Simbol Simbol pada Denah Rumah dan Artinya: Panduan memahami simbol denah rumah agar tidak salah membaca ukuran, ruang, dan posisi elemen bangunan

Direct Answer

Simbol simbol pada denah rumah adalah tanda grafis yang digunakan arsitek atau desainer untuk mewakili elemen bangunan seperti pintu, jendela, dinding, tangga, hingga perabot. Simbol ini membantu membaca rancangan rumah tanpa harus melihat bangunan fisiknya. Memahami arti simbol sangat penting agar tidak salah menafsirkan ukuran ruang, alur sirkulasi, dan fungsi area.

Quick Takeaways

1. Simbol denah mewakili elemen fisik seperti dinding, pintu, jendela, dan tangga.
2. Kesalahan membaca simbol bisa menyebabkan salah ukuran saat renovasi.
3. Beberapa simbol berbeda antar arsitek, tetapi prinsip dasarnya sama.
4. Simbol furnitur membantu memahami fungsi ruang sejak tahap desain.
5. Denah modern sering dibuat dengan alat digital dan model 3D.

Introduction

Ketika pertama kali klien melihat gambar proyek, pertanyaan yang hampir selalu muncul adalah tentang simbol simbol pada denah rumah. Banyak orang mengira denah hanya menunjukkan pembagian ruang, padahal sebenarnya jauh lebih kompleks.

Dalam pengalaman saya mengerjakan proyek rumah tinggal selama lebih dari satu dekade, masalah paling sering terjadi justru karena denah disalahpahami. Misalnya klien mengira sebuah garis tipis hanyalah dekorasi, padahal itu adalah dinding struktural. Atau mereka mengira area kosong berarti ruang kosong, padahal itu jalur sirkulasi.

Sekarang proses desain juga semakin mudah dipahami karena kita bisa membuat simulasi ruang lebih jelas. Jika ingin melihat bagaimana rancangan ruang diterjemahkan menjadi visual nyata, Anda bisa melihat contoh penerapannya melalui simulasi desain interior berbasis visual ruang.

Di artikel ini saya akan membahas simbol-simbol yang paling sering muncul di denah rumah, kesalahan umum yang sering terjadi, serta beberapa hal yang jarang dijelaskan dalam panduan dasar.

Apa Fungsi Simbol pada Denah Rumah?

Key Insight: Simbol digunakan untuk menyederhanakan informasi bangunan agar bisa dibaca cepat oleh arsitek, kontraktor, dan klien.

Denah rumah sebenarnya adalah bahasa visual. Tanpa simbol standar, gambar arsitektur akan sangat rumit dan sulit dipahami.

Fungsi utama simbol dalam denah antara lain:

1. Menyederhanakan elemen bangunan
2. Mempercepat komunikasi antara desainer dan kontraktor
3. Mengurangi kesalahan saat konstruksi
4. Menjelaskan fungsi ruang secara visual

Dalam praktik proyek nyata, kontraktor sering membaca denah hanya beberapa menit sebelum memahami keseluruhan struktur rumah. Itu hanya mungkin karena simbol-simbolnya sudah familiar.

Simbol Dinding pada Denah Rumah

Key Insight:Dinding biasanya digambar sebagai dua garis sejajar yang menunjukkan ketebalan struktur.

Simbol dinding adalah elemen paling dasar pada denah rumah. Garis ganda menunjukkan bahwa itu adalah batas ruang sekaligus struktur bangunan.

Jenis dinding yang biasanya muncul:

save pin

1. Dinding utama (struktur)
2. Dinding partisi
3. Dinding eksterior
4. Dinding kaca

Kesalahan yang sering terjadi: Banyak orang mengira semua dinding bisa dibongkar saat renovasi. Padahal beberapa garis menunjukkan dinding struktural yang menahan beban bangunan.

Bagaimana Simbol Pintu Digambarkan?

Key Insight:Pintu biasanya digambar dengan garis lengkung yang menunjukkan arah bukaan.

Simbol pintu membantu memahami arah sirkulasi dalam rumah. Dari simbol ini kita bisa tahu apakah pintu membuka ke dalam atau keluar.

Beberapa jenis simbol pintu:

save pin

1. Pintu engsel satu arah
2. Pintu ganda
3. Pintu geser
4. Pintu lipat

Trade-off desain yang jarang dibahas: Arah bukaan pintu mempengaruhi penempatan furnitur. Dalam beberapa proyek kecil, perubahan arah pintu bisa menambah ruang efektif hingga 30–40 cm.

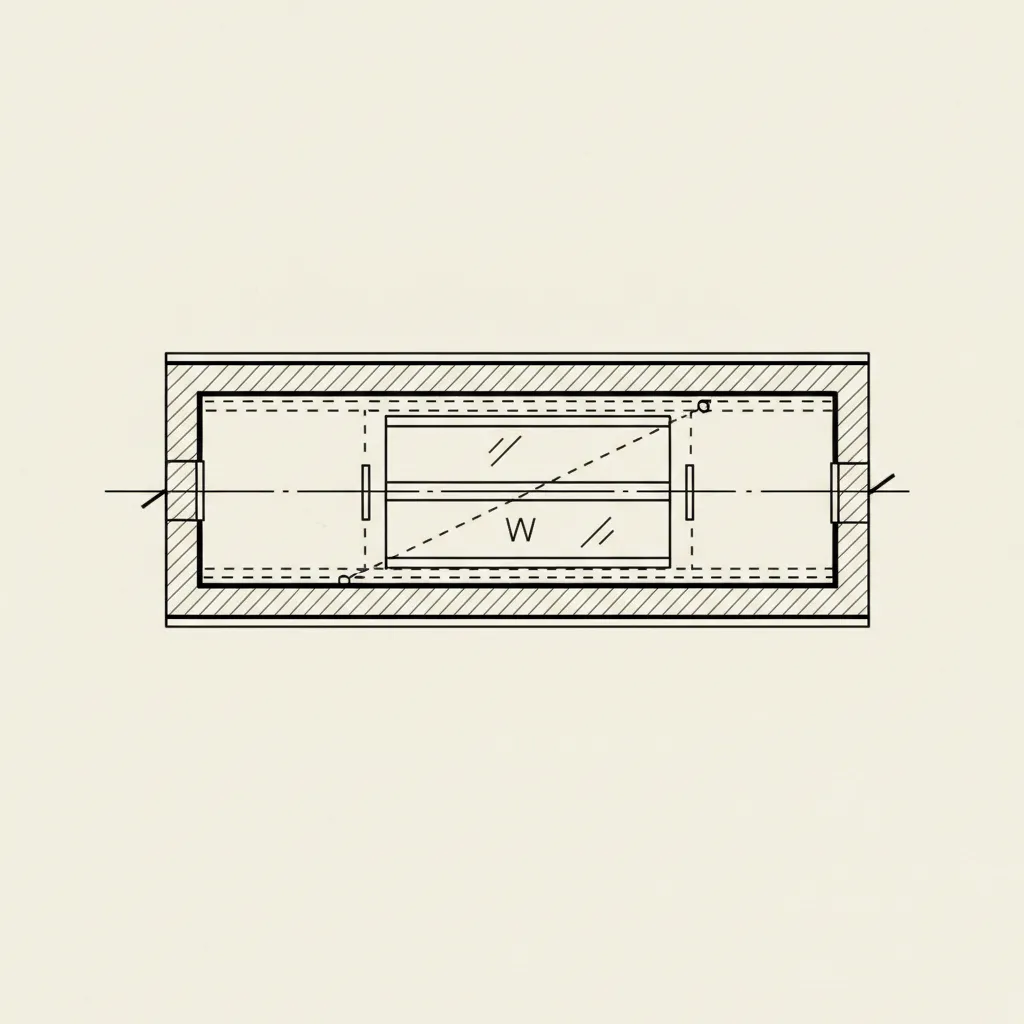

Mengapa Simbol Jendela Penting pada Denah?

Key Insight:Simbol jendela menunjukkan posisi cahaya alami dan ventilasi dalam rumah.

Jendela biasanya digambar sebagai celah pada dinding dengan garis tipis di tengahnya.

Fungsi informasi dari simbol jendela:

save pin

1. Menentukan pencahayaan alami
2. Mengatur ventilasi silang
3. Menentukan orientasi rumah
4. Mempengaruhi suhu ruang

Dari pengalaman proyek rumah tropis, posisi jendela yang salah bisa meningkatkan suhu ruang hingga beberapa derajat. Karena itu simbol kecil ini sebenarnya sangat menentukan kenyamanan rumah.

Apa Arti Simbol Tangga pada Denah?

Key Insight:Tangga digambar dengan serangkaian garis yang menunjukkan arah naik.

Simbol tangga biasanya terdiri dari beberapa garis sejajar dengan panah kecil yang menunjukkan arah pergerakan ke lantai atas.

Informasi yang bisa dibaca dari simbol tangga:

save pin

1. Arah naik tangga
2. Lebar tangga
3. Jumlah anak tangga
4. Area landing

Masalah yang sering diabaikan: Banyak orang hanya fokus pada bentuk tangga, tetapi tidak membaca area kosong di sekitarnya. Padahal ruang kepala (headroom) harus cukup agar tangga nyaman digunakan.

Answer Box

Simbol simbol pada denah rumah adalah representasi grafis elemen bangunan seperti dinding, pintu, jendela, tangga, dan furnitur. Dengan memahami simbol ini, seseorang dapat membaca fungsi ruang, sirkulasi, serta struktur rumah tanpa melihat bangunan secara langsung.

Apakah Simbol Furnitur Selalu Akurat?

Key Insight: Simbol furnitur pada denah sering hanya representasi ukuran, bukan model sebenarnya.

Banyak klien mengira furnitur yang digambar adalah ukuran final. Dalam kenyataannya, simbol furnitur sering digunakan hanya untuk menunjukkan fungsi ruang.

Contoh simbol furnitur:

1. Sofa
2. Meja makan
3. Tempat tidur
4. Lemari

Untuk memahami ruang secara lebih realistis, biasanya saya membuat visualisasi ruang menggunakan alat digital seperti yang bisa dilihat pada perencanaan denah rumah dalam tampilan tiga dimensi.

Kesalahan Umum Saat Membaca Denah Rumah

Key Insight: Banyak orang membaca denah seperti peta, padahal sebenarnya itu diagram teknis.

Beberapa kesalahan yang paling sering saya temui:

1. Mengabaikan skala gambar
2. Tidak memahami simbol struktur
3. Salah membaca arah pintu
4. Mengira semua dinding bisa diubah
5. Tidak memperhatikan jalur sirkulasi

Kesalahan kecil ini bisa berdampak besar saat renovasi atau pembangunan.

Bagaimana Cara Belajar Membaca Denah dengan Cepat?

Key Insight: Cara terbaik memahami denah adalah membandingkan gambar dengan visual ruang nyata.

Langkah yang biasanya saya sarankan kepada klien:

1. Pelajari simbol dasar terlebih dahulu
2. Perhatikan skala dan ukuran ruang
3. Bayangkan alur berjalan di dalam rumah
4. Bandingkan dengan model visual

Jika ingin memahami hubungan antara denah dan tata ruang sebenarnya, Anda bisa melihat contoh prosesnya melalui cara merancang tata ruang rumah secara visual.

Final Summary

1. Simbol denah membantu membaca struktur rumah dengan cepat.
2. Dinding, pintu, jendela, dan tangga memiliki simbol standar.
3. Kesalahan membaca simbol bisa menyebabkan kesalahan renovasi.
4. Simbol furnitur hanya representasi fungsi ruang.
5. Visualisasi ruang membantu memahami denah lebih jelas.

FAQ

Apa yang dimaksud simbol simbol pada denah rumah?

Simbol simbol pada denah rumah adalah tanda grafis yang mewakili elemen bangunan seperti pintu, jendela, dinding, tangga, dan furnitur.

Mengapa simbol denah penting dipahami?

Karena simbol menunjukkan struktur dan fungsi ruang sehingga membantu menghindari kesalahan saat pembangunan atau renovasi.

Apakah semua denah menggunakan simbol yang sama?

Tidak selalu sama persis, tetapi sebagian besar arsitek menggunakan standar simbol yang mirip.

Bagaimana membaca arah pintu pada denah?

Lihat garis lengkung pada simbol pintu. Lengkungan tersebut menunjukkan arah bukaan pintu.

Apakah simbol furnitur menunjukkan ukuran asli?

Tidak selalu. Simbol furnitur biasanya hanya menunjukkan fungsi ruang, bukan ukuran detail produk.

Bagaimana cara cepat memahami simbol simbol pada denah rumah?

Mulailah dari simbol dasar seperti dinding, pintu, dan jendela, lalu pelajari elemen lain seperti tangga dan furnitur.

Apakah denah rumah cukup untuk membangun rumah?

Tidak. Selain denah, dibutuhkan gambar struktur, potongan bangunan, dan detail konstruksi.

Apakah simbol simbol pada denah rumah sama di setiap negara?

Prinsipnya sama, tetapi standar detailnya bisa berbeda tergantung regulasi dan kebiasaan desain setempat.
