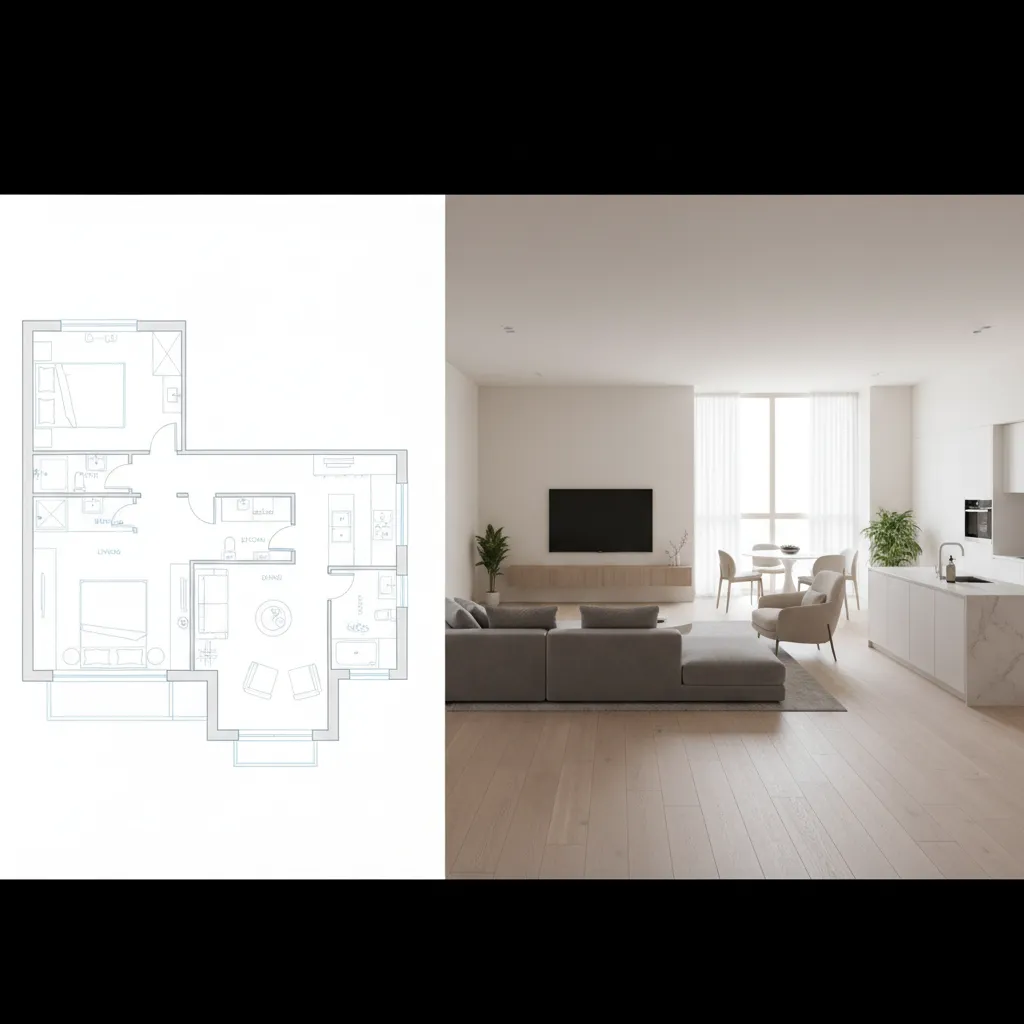

間取り図 見方 記号 3d 再現を理解する実践ガイド: 間取り図の基本記号を読み取り3Dで空間を再現するコツを実務視点でわかりやすく解説します

Direct Answer

間取り図の見方は、主に「壁・開口部・設備」の記号を理解することで読み取れます。これらの記号を把握すれば、間取り図から実際の空間を想像でき、最近では3D再現ツールを使ってリアルな部屋のイメージを作ることも可能です。

Quick Takeaways

1. 間取り図は壁、ドア、窓、設備の記号を理解すると一気に読みやすくなる。
2. 初心者が混乱するのは縮尺と開閉方向の記号。
3. 3D再現を使うと家具配置や動線のミスを事前に防げる。
4. プロは間取り図だけでなく光の入り方も同時に読み取る。
5. 最近はAIツールで簡単に間取り図を3D化できる。

Introduction

初めて住宅の図面を見る人が必ずつまずくのが「間取り図 見方 記号 3d 再現」というテーマです。私自身、ベトナムと日本の住宅プロジェクトを担当してきましたが、クライアントの多くが「図面は見てもイメージできない」と言います。

実際のところ、間取り図は決して難しいものではありません。基本の記号を理解すれば、誰でも空間を頭の中で立体化できます。さらに最近は、図面を元に部屋レイアウトを3Dでシミュレーションする方法も普及し、専門知識がなくてもかなりリアルに再現できます。

この記事では、私が実際のインテリア設計で使っている視点から、間取り図の記号の読み方、初心者が間違えやすいポイント、そして3Dで再現する具体的な方法まで解説します。

単なる図面の説明ではなく、「なぜその読み方が重要なのか」まで踏み込んで説明していきます。

save pin

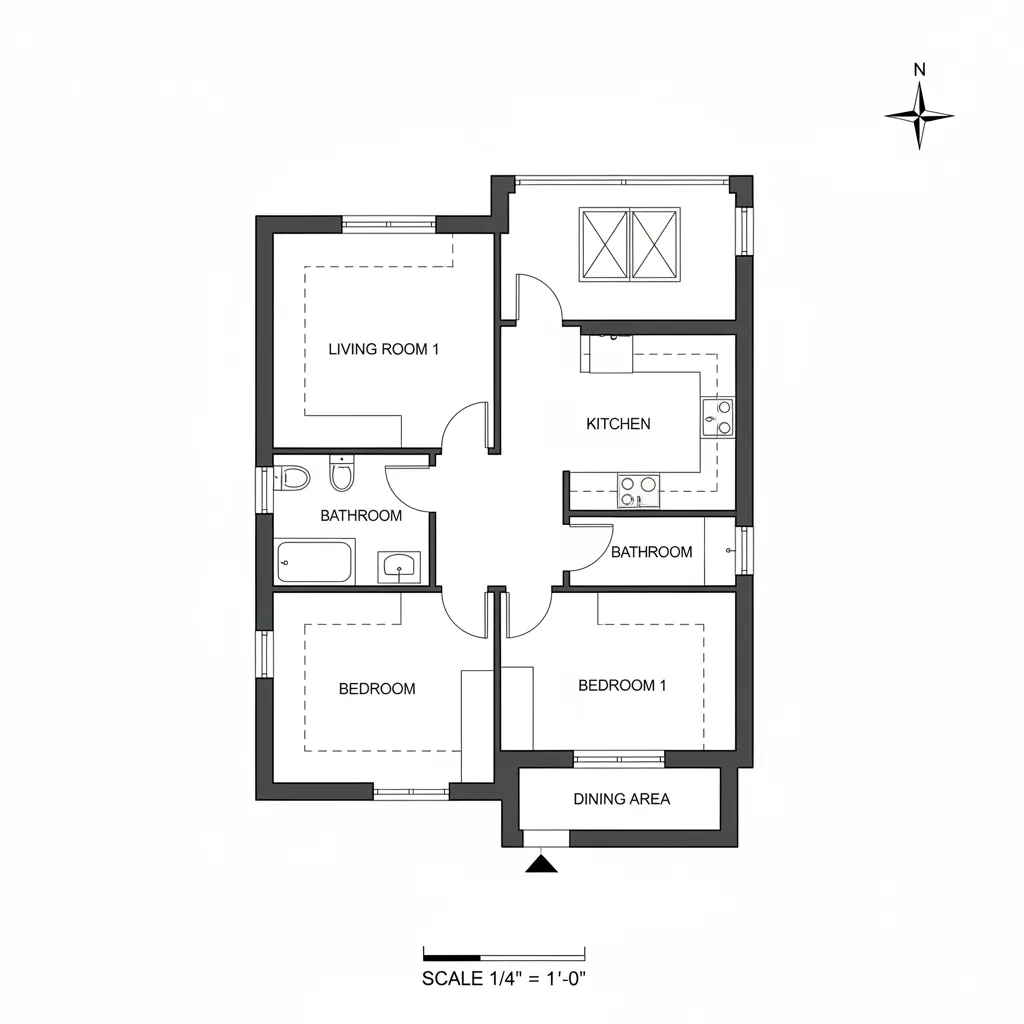

間取り図の基本記号は何を意味しているのか

Key Insight：間取り図の大半は「壁・開口部・設備」の3種類の記号で構成されています。

住宅設計の図面は一見複雑に見えますが、実際の構成要素は非常にシンプルです。多くの図面は以下の要素だけで空間を表現しています。

1. 壁（太い線）
2. 窓（細い線＋隙間）
3. ドア（扇形の開閉線）
4. 収納（四角形＋中線）
5. 水回り設備（キッチン・洗面・トイレ）

設計現場では、これらの記号を見れば部屋の用途や動線まで判断できます。例えばドアの開閉方向を見るだけで、家具配置のミスを予測できることもあります。

日本の住宅図面はJIS規格をベースにしているため、基本的な記号はほぼ共通です。

なぜ間取り図だけでは空間が想像しにくいのか

Key Insight：間取り図が理解しにくい最大の理由は「高さ情報」がほとんどないためです。

多くの人が図面を見て混乱する理由は、平面図には次の情報が欠けているからです。

1. 天井の高さ
2. 家具の高さ
3. 窓の位置
4. 光の入り方

実際の設計では、平面図だけでなく立面図や断面図もセットで確認します。しかし一般の人が物件探しやリフォームで見るのは、ほとんど平面図だけです。

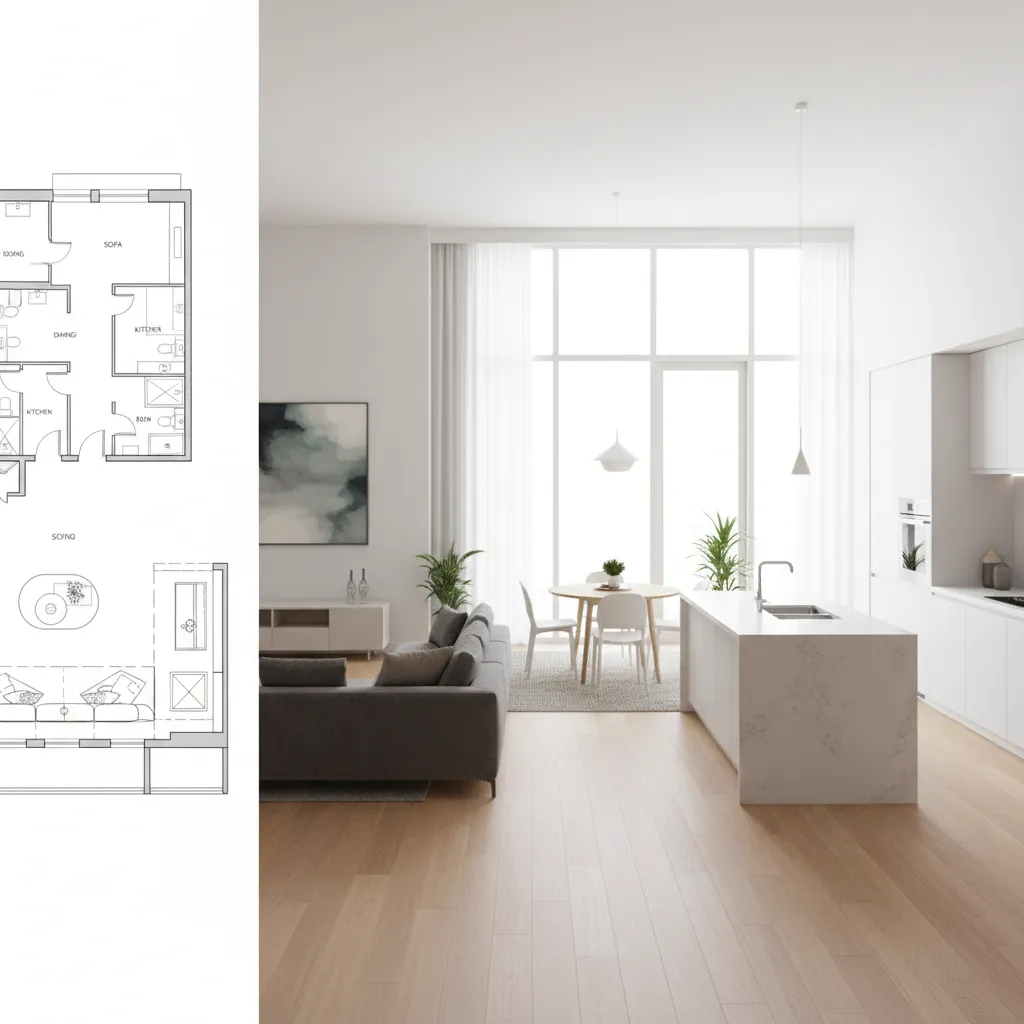

この問題を解決する方法として、最近は間取り図を立体的に可視化して部屋全体を確認する方法がよく使われています。

save pin

3D再現をすると何がわかるのか

Key Insight：3D再現は「家具サイズ」「生活動線」「視覚的広さ」の3つを確認できます。

私が設計相談でよく感じるのは、「図面では広く見えたのに住むと狭い」というケースです。これは家具サイズを考慮していないことが原因です。

3D再現を行うと、次のような判断ができます。

1. ソファが通路を塞がないか
2. ダイニングの動線が確保できるか
3. 収納扉が開くスペースがあるか
4. テレビの視聴距離が適切か

特にワンルームや小さなマンションでは、3Dで家具を置いてみると「想像より通路が狭い」と気づくケースが非常に多いです。

save pin

間取り図を3Dで再現する基本ステップ

Key Insight：3D再現は「図面入力→壁作成→家具配置」の順番で行うと失敗しません。

初心者でも実践できる基本手順を紹介します。

1. 間取り図の寸法を確認する
2. 壁の長さを入力する
3. ドアと窓を配置する
4. 床材や壁色を設定する
5. 家具を配置する

最近は無料で間取りを作成して3D空間を確認する方法もあるため、専門ソフトがなくても試せます。

初心者がよく間違える間取り図の読み方

Key Insight：多くの人が誤解するのは「ドア開閉方向」と「収納奥行き」です。

設計相談で特に多いミスは次の3つです。

1. ドアの開閉方向を見落とす
2. 収納の奥行きを想像していない
3. 柱の出っ張りを無視する

例えばクローゼットは、図面上は小さく見えても奥行き60cm以上あることが多く、家具レイアウトに大きく影響します。

この部分は不動産サイトの図面では省略されることも多く、実際の内見で驚く原因になりがちです。

プロが間取り図を見るときに確認するポイント

Key Insight：プロは家具より先に「生活動線」を確認します。

設計者が図面を見るときは、まず次の順序で確認します。

1. 玄関からキッチンまでの動線
2. 洗濯動線
3. 収納動線
4. 採光方向

この順序で見ると、図面の使いやすさがかなり正確に判断できます。特に都市部のコンパクト住宅では、この動線設計が住み心地を大きく左右します。

Answer Box

間取り図を理解する最短の方法は、基本記号を覚えて3Dで空間を再現することです。平面図だけでは見えない家具配置や生活動線を確認できるため、設計ミスや家具サイズの失敗を事前に防げます。

Final Summary

1. 間取り図は基本記号を覚えると読みやすくなる。
2. 平面図だけでは空間の高さが分からない。
3. 3D再現で家具配置と動線を確認できる。
4. ドア方向と収納奥行きは要注意。
5. プロはまず生活動線を見る。

FAQ

間取り図の記号は全国共通ですか？

基本的な壁、窓、ドアの記号はJIS規格に近いため全国ほぼ共通です。ただし設備記号は設計事務所によって多少違う場合があります。

間取り図だけで家具配置は決められますか？

可能ですが、実際は難しいです。間取り図 見方 記号 3d 再現を組み合わせると家具サイズのミスを防ぎやすくなります。

ドアの扇形は何を意味していますか？

ドアの開閉方向を示しています。扇形のカーブ側にドアが開きます。

図面のPSやMBとは何ですか？

PSはパイプスペース、MBはメーターボックスです。配管設備のスペースを示します。

間取り図を3Dにするメリットは？

家具サイズ、視覚的広さ、動線を確認できます。完成イメージが格段に分かりやすくなります。

スマホでも3D再現できますか？

可能です。最近の間取りツールはスマホ対応が増えています。

柱の出っ張りは図面で分かりますか？

小さな四角や壁の厚みで表現されることが多いです。家具配置の前に必ず確認しましょう。

間取り図 見方 記号 3d 再現は初心者でもできますか？

はい。基本記号を理解すれば初心者でも簡単に再現できます。最近は自動生成機能もあります。
