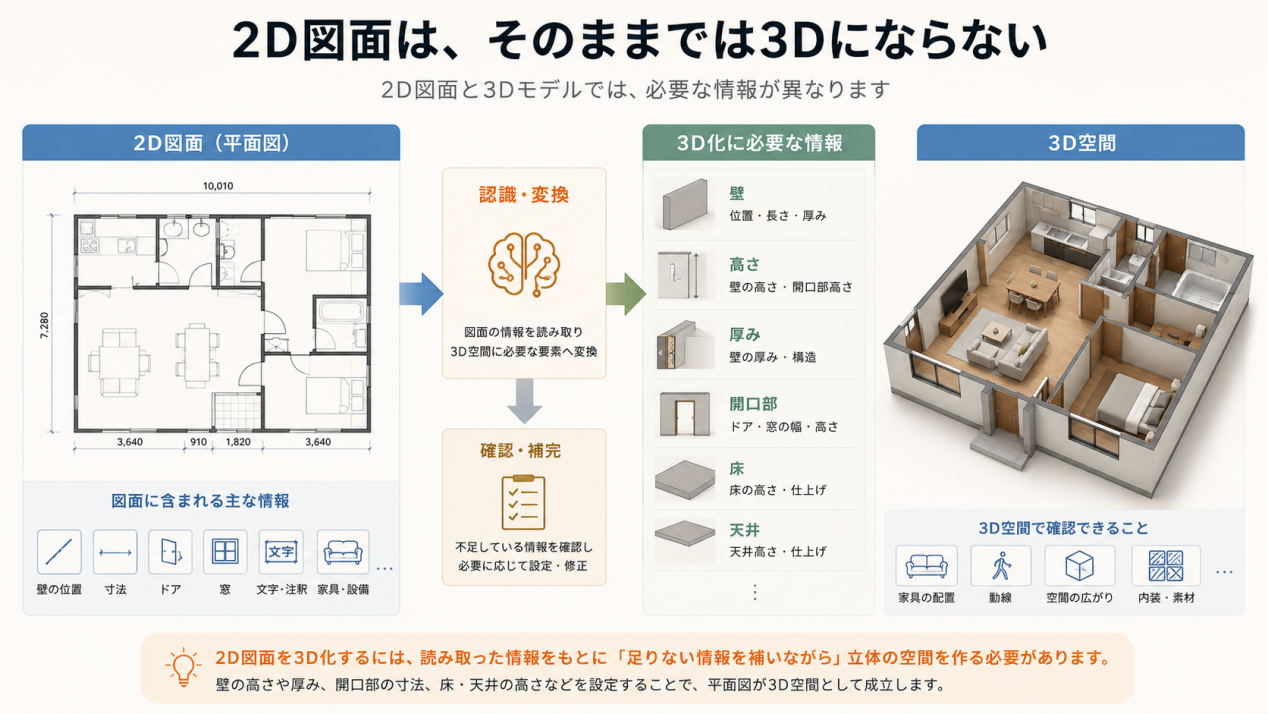

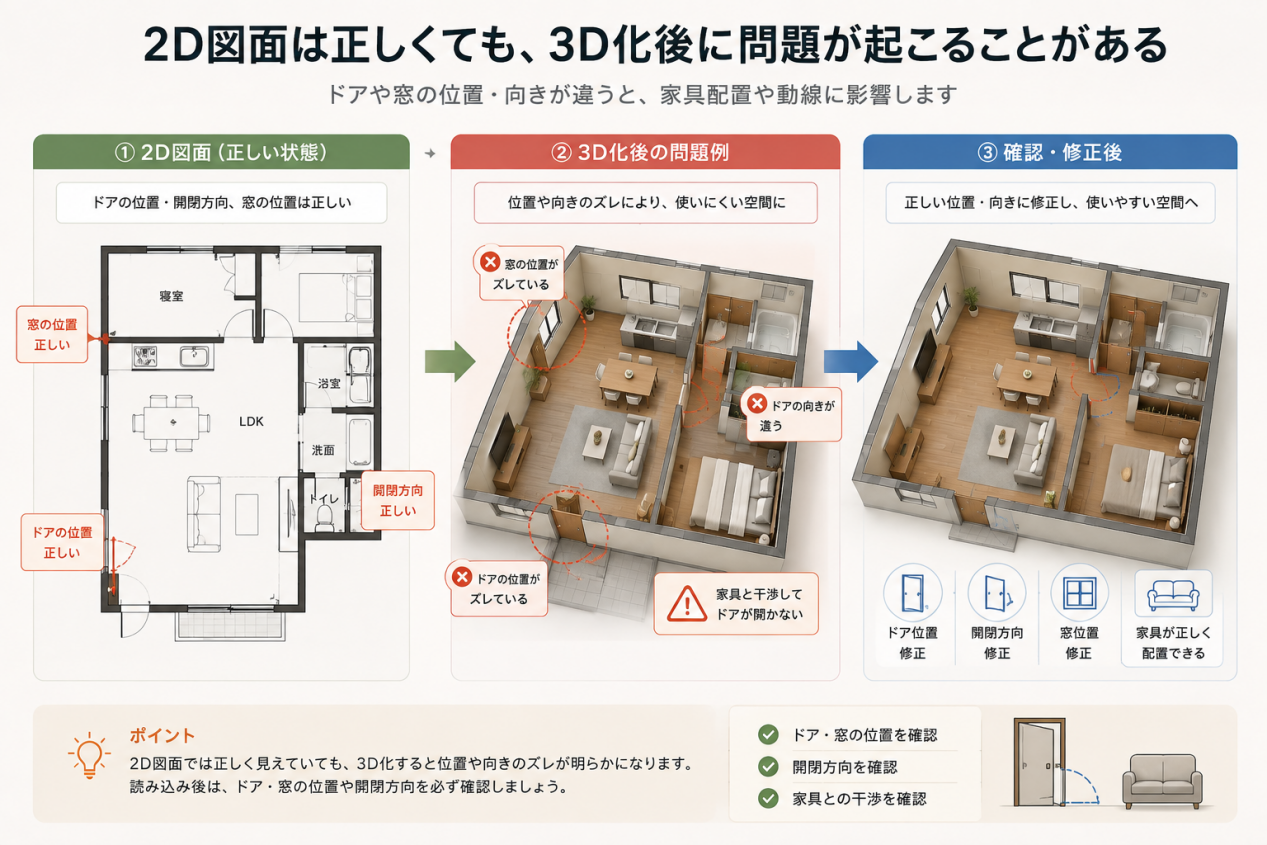

2Dの図面から3D空間を作ると、平面図だけでは分かりにくい家具の大きさや空間の広がり、視線の抜け方などを確認しやすくなります。現在はCAD図面だけでなく、PDFやPNG、JPGなどの平面図を読み込み、壁・ドア・窓を認識して3D空間へ展開できるツールもあります。Coohomも、さまざまな形式の平面図をもとに3Dで空間を検討できます。ただ、2D図面を読み込めば、そのまま正確な3Dモデルが完成するとは限りません。図面のデータ形式や線の状態、寸法情報などによっては、壁や開口部が正しく認識されず、読み込み後の修正が必要になることがあります。この記事では、2D図面を3D化するときに起こりやすい失敗例を取り上げ、うまく変換できない原因と対処法を解説します。2D図面を3D化するときは、図面の種類によって適した方法が変わります。まずCAD・PDF・画像などの違いから方法を整理したい場合は、「2D図面を3D化する方法」をご覧ください。2D図面を3D化するとき、なぜ「そのまま変換」できないのか2D図面と3Dモデルでは、必要になる情報が異なります。平面図には壁の位置や部屋の形、ドアや窓の位置などが描かれていますが、3D空間を作るには壁の高さや厚み、開口部の高さ、床や天井など、平面図だけでは判断できない情報も必要です。CADデータでも、すべての図面が同じように3D化しやすいわけではありません。見た目には一本の壁に見えていても、データ上では複数の線や補助線で構成されている場合があります。寸法線、文字、家具、設備などが同じ図面に含まれていると、3D化に必要な情報を整理する作業も発生します。PDFや画像は、さらに注意が必要です。画像として保存された平面図には、CADのような編集可能な線や実寸情報がそのまま含まれているとは限りません。図面を読み取ってフロアプランを作る方法もあれば、画像を下敷きにして壁や開口部を作る方法もあります。手元の図面がどのようなデータなのかを確認し、目的に合った方法を選ぶことが、変換後の修正を減らすポイントです。1. 図面を読み込んでも壁として認識されない2D図面を3D化するとき、最初に起こりやすいのが「図面は読み込めたのに、壁として正しく認識されない」という問題です。平面図を見れば壁だと分かる線でも、ソフト側では壁を構成する線なのか、寸法線なのか、家具の輪郭なのかを判断する必要があります。CAD図面では、壁のほかに寸法、文字、家具、建具、設備、補助線などが同じファイルに入っていることがあります。壁が途中で途切れていたり、複数の線が重なっていたりすると、認識後に修正する箇所が増えやすくなります。対処方法まず、3D化したい平面図から、寸法線や文字、家具、補助線などの不要な情報を整理します。CADの場合は対象となる平面図を分け、壁の線が途切れていないか、複数の線が重なっていないかも確認しておきます。図面をシンプルにしてから読み込むことで、壁として認識させたい情報を整理しやすくなります。PDFや画像の場合は、CADデータとして無理に変換するのではなく、図面を下敷きにして壁・ドア・窓などを作成する方法もあります。自動認識に対応したツールを選ぶ場合も、認識後に壁や開口部を編集できるかを確認しておくと安心です。Coohomのように、平面図からフロアプランを作成した後、2D上で編集して3D表示へ切り替えられるツールなら、認識結果を確認しながら修正できます。2. 3D化したら部屋の形がおかしい壁そのものは認識されたものの、3Dにすると部屋の形が崩れてしまうケースもあります。壁の一部が途切れている、部屋が閉じた空間として認識されない、壁の位置や厚みがおかしいといった状態です。この問題は、単純に「3D化の精度が低い」と判断するのではなく、2D図面の線が3D空間を構成できる状態になっているかを確認する必要があります。壁が少しずれているだけでも部屋の輪郭が閉じないことがあり、見た目では気づきにくい小さな隙間や重複線が影響する場合もあります。対処方法3D側で一つひとつ壁を直す前に、元の2D図面を確認します。「どこからどこまでが一つの部屋なのか」「壁の線が途中で途切れていないか」「同じ位置に複数の線が重なっていないか」を見直すと、原因を特定しやすくなります。図面全体を一度に変換する必要がない場合は、対象範囲を絞る方法もあります。家具配置やインテリア提案が目的なら、施工図面に含まれるすべての情報を3Dモデルへ再現する必要はありません。必要な壁、開口部、寸法を正しく再現できれば、空間を検討するモデルとして十分な場合もあります。3. 寸法が合わない・3Dにしたら大きさがおかしい「3Dにはなったけれど、部屋の大きさが実際と違う」という問題もあります。見た目だけでは気づきにくく、家具を配置したときに通路が狭くなったり、ソファやダイニングテーブルのサイズ感が合わなかったりして、初めて寸法のずれに気づくこともあります。PDFやJPG、PNGなどの画像を使う場合は、特に縮尺の確認が重要です。画像には図面の見た目が保存されていても、CADのように実寸情報をそのまま利用できるとは限りません。対処方法3D化する前に、基準となる寸法を一つ決めておきます。図面上で実際の長さが分かっている壁などを基準に縮尺を合わせ、別の壁や部屋の寸法も確認すると、読み込み時のずれを見つけやすくなります。CADの場合も、別のソフトへ読み込む際に単位やインポート設定が合っていなければ、スケールが変わることがあります。3D化した後に家具を置いて「なんとなく狭い」と感じた場合も、家具のサイズだけでなく、部屋そのものの寸法が合っているかを確認しましょう。4. ドアや窓が正しく3D化されない平面図ではドアや窓の位置が分かっているのに、3D化すると位置や向きが違っていたり、開口部がうまく作られなかったりすることがあります。壁に囲まれた空間ができていても、ドアや窓が正しく配置されていなければ、家具配置や動線の検討には使いにくくなります。ドアや窓は、単純な一本の線として表現されているわけではありません。ドアの開閉方向を示す弧や記号、窓を表す線など、平面図特有の表現が使われています。3D空間では開口部の幅や高さ、壁との位置関係まで必要になるため、平面図上の記号が認識されたことと、3Dモデルとして正しく再現されたことは同じではありません。対処方法自動認識を使った場合でも、壁だけでなくドアと窓の位置を一度確認してください。特にインテリア提案では、ドアの開閉方向まで確認することが重要です。平面図では正しい位置に見えていても、3D空間で家具を配置するとドアが開かない、といった問題が起こることがあります。このような修正を前提にするなら、2D図面を読み込めるかだけでなく、読み込み後に壁・ドア・窓を編集できるかもソフト選びの確認項目です。自動変換の精度だけを比較するより、誤認識があったときに自分で修正できる環境を選んだほうが、実際の作業では扱いやすくなります。Coohomも、平面図から作成したフロアプランを編集し、3D空間で確認する流れに対応しています。5. 「CAD図面なら全部自動で3D化できる」と考えてしまうDWGやDXFなどのCADデータは、線や図形の情報を扱えるため、画像より3D化に利用しやすいケースがあります。ただし、CADというファイル形式だけで変換結果が決まるわけではありません。同じDWGでも、設計段階や作図方法によってデータの構成は変わります。壁が複数の線で構成されていたり、寸法や家具が大量に入っていたり、複数の階や図面が一つのファイルに含まれていたりすれば、読み込み後に整理が必要になることがあります。対処方法CADを3D化するときは、ファイル形式だけで判断せず、まず中身を確認します。3D化したい平面図を分け、不要なオブジェクトを整理し、壁や開口部が明確な状態にしておくと、読み込み後の修正を減らしやすくなります。ソフト選びでは、「CAD対応」という条件だけでなく、読み込み後に何ができるかまで確認します。CADデータを細かく編集しながらモデリングしたい場合と、CADを読み込んで壁・ドア・窓を認識し、その後のインテリア検討まで進めたい場合では、適した環境が異なります。6. 「PDFなら簡単」と思ったら、意外と修正が多いPDFは扱いやすそうに見えますが、内部の情報構造はファイルによって異なります。文字や線がベクター情報として保持されているPDFもあれば、紙の図面をスキャンした画像PDFもあります。同じPDFでも、3D化するときに利用できる情報には差があります。画像PDFの場合、図面を「編集可能な線」として扱うのではなく、画像を読み取ってフロアプランを作る形になることがあります。文字がつぶれている、線が薄い、画像が傾いている、余白が大きいといった状態では、認識後に修正する箇所が増えることもあります。対処方法PDFや画像を使う場合は、読み込み前に図面の状態を確認します。必要な平面図だけを切り出し、向きを整え、できるだけ見やすい状態にしておきます。寸法が分かっている場合は、読み込み後に縮尺を合わせるための基準も決めておきます。PDFや画像を扱うソフトを選ぶときは、「読み込めるか」だけでなく、読み込み後にどこまで修正できるかも確認しておきたいポイントです。PDF・PNG・JPGなどからフロアプランを作成し、2Dで修正した後に3Dで確認できるツールなら、認識結果をそのまま使うのではなく、必要な部分を整えてから次の工程へ進められます。Coohomもこのような使い方に対応しています。7. 3D化は成功したのに、使える空間になっていない壁も床もドアも窓も正しく3D化されている。それでも家具を置いてみると「なんとなく違う」と感じることがあります。この場合、2Dから3Dへの変換そのものが失敗しているとは限りません。3D化した空間を何に使うのかによって、必要なモデルの内容は変わります。建物の形を確認するだけなら壁や開口部が再現されていれば十分な場合もありますが、家具配置なら家具のサイズや通路幅、インテリア提案なら床・壁・家具・照明などの組み合わせまで確認したいところです。対処方法3D化を始める前に、「完成後に何を確認したいのか」を決めておきます。家具を置きたいなら壁・ドア・窓・寸法を優先し、素材を比較したいなら床や壁の仕上げまで整えます。必要な情報が明確になれば、最初から細部まで作り込む必要があるかどうかも判断しやすくなります。3Dモデルの完成度を上げることだけを目的にすると、細かな修正に時間を使い続けることがあります。3D化はゴールではなく、空間を確認するための準備と考えれば、目的に必要な範囲まで作り込むという判断がしやすくなります。2D図面の3D化で迷ったら、まず確認したいこと2D図面を3D化するときは、最初に手元の図面を確認します。CADなのかPDFなのか画像なのか、寸法情報があるのか、壁・ドア・窓が明確なのかを見ておくと、必要な作業が分かりやすくなります。次に、3D化した後の目的を決めます。建物の形を確認したいのか、家具配置を検討したいのか、素材まで含めたインテリア提案を作りたいのかによって、必要な3Dモデルの精度は変わります。確認する項目チェックするポイント図面形式DWG・DXF・PDF・JPG・PNGなど図面の状態壁が閉じているか、不要な情報が多くないか寸法基準にできる実寸があるか開口部ドア・窓の位置や向きが明確か3D化の目的建物確認・家具配置・インテリア提案など必要な精度どこまで再現すれば目的を達成できるかソフトを選ぶときも、単純な「対応形式」の数だけで比較するのではなく、読み込み後の編集まで確認しておくことが重要です。壁や開口部を修正できるか、縮尺を調整できるか、3Dで家具や素材まで検討できるかによって、実際の作業量は変わります。FAQQ1. DWGとPDFでは、どちらのほうが3D化しやすいですか？一般的には、線や図形の情報を持つDWG・DXFのほうが扱いやすい傾向があります。ただし、不要なオブジェクトが多い場合は整理が必要です。PDFや画像も3D化できますが、図面の状態によって修正量が変わります。Q2. PDFの図面からでも3D化できますか？はい、PDFからでも3D空間を作成できます。ただし、PDFの種類や図面の状態によって認識精度や修正量が変わるため、読み込み後に壁・開口部・寸法などを確認することが大切です。CoohomではPDF・PNG・JPGなどの平面図からフロアプランを作成できます。Q3. 2D図面を3D化したら寸法がずれました。なぜですか？画像やPDFでは縮尺の設定が合っていない可能性があります。CADでも単位や読み込み設定によってずれる場合があるため、既知の寸法を基準に縮尺を確認し、3D化後にも主要な壁の長さをチェックしましょう。Q4. CAD図面がうまく読み込めない場合はどうすればいいですか？寸法線、文字、家具、補助線などの不要な情報を整理し、3D化したい平面図だけを残してから再度読み込んでみてください。壁が途切れていないか、線が重なっていないかも確認すると、認識しやすくなります。Q5. 2D図面を3D化した後、家具配置までできますか？使用するソフトによって異なります。2D図面の3D化だけでなく家具や素材まで検討したい場合は、変換後の編集機能も確認しましょう。Coohomでは、2Dフロアプランを編集した後、3D表示で家具や素材を配置できます。Q6. 2D図面を完璧に3D化する必要がありますか？必ずしも必要ではありません。家具配置やインテリア提案が目的なら、壁・開口部・寸法など、検討に必要な部分を正確に再現できれば十分です。最初に3D化の目的を決めておくと、必要以上に作り込まずに済みます。まとめ2D図面から3D空間を作るとき、うまくいかない原因は3Dソフトの性能だけではありません。図面の種類やデータ構造、縮尺、壁や開口部の状態など、さまざまな要素が影響します。「CADなら自動で完成する」「PDFなら簡単に変換できる」と形式だけで判断せず、図面の状態を確認することが大切です。3D化に必要な精度は、目的によっても変わります。家具配置やインテリア提案が目的なら、検討に必要な壁・開口部・寸法などを正確に再現できれば十分な場合もあります。すべてを完璧に変換するのではなく、自動化する部分と人が確認する部分を分けることで、作業を効率化できます。これから2D図面を3D化するなら、まず図面の形式と状態、基準となる寸法、3D化後の目的を確認してみてください。ソフトを選ぶ際も、対応形式だけでなく、読み込み後の修正や3Dでの編集まで確認しておくと、変換後の手戻りを抑えながら次の作業へ進めやすくなります。 関連記事· 2D図面を3D化する方法｜図面の種類と情報量から分かる最適な方法· CAD図面を3D化する方法｜DWG・DXF対応ソフトの選び方と比較· PDFの図面を3D化する方法｜平面図・間取り図に対応したソフトの選び方と比較
