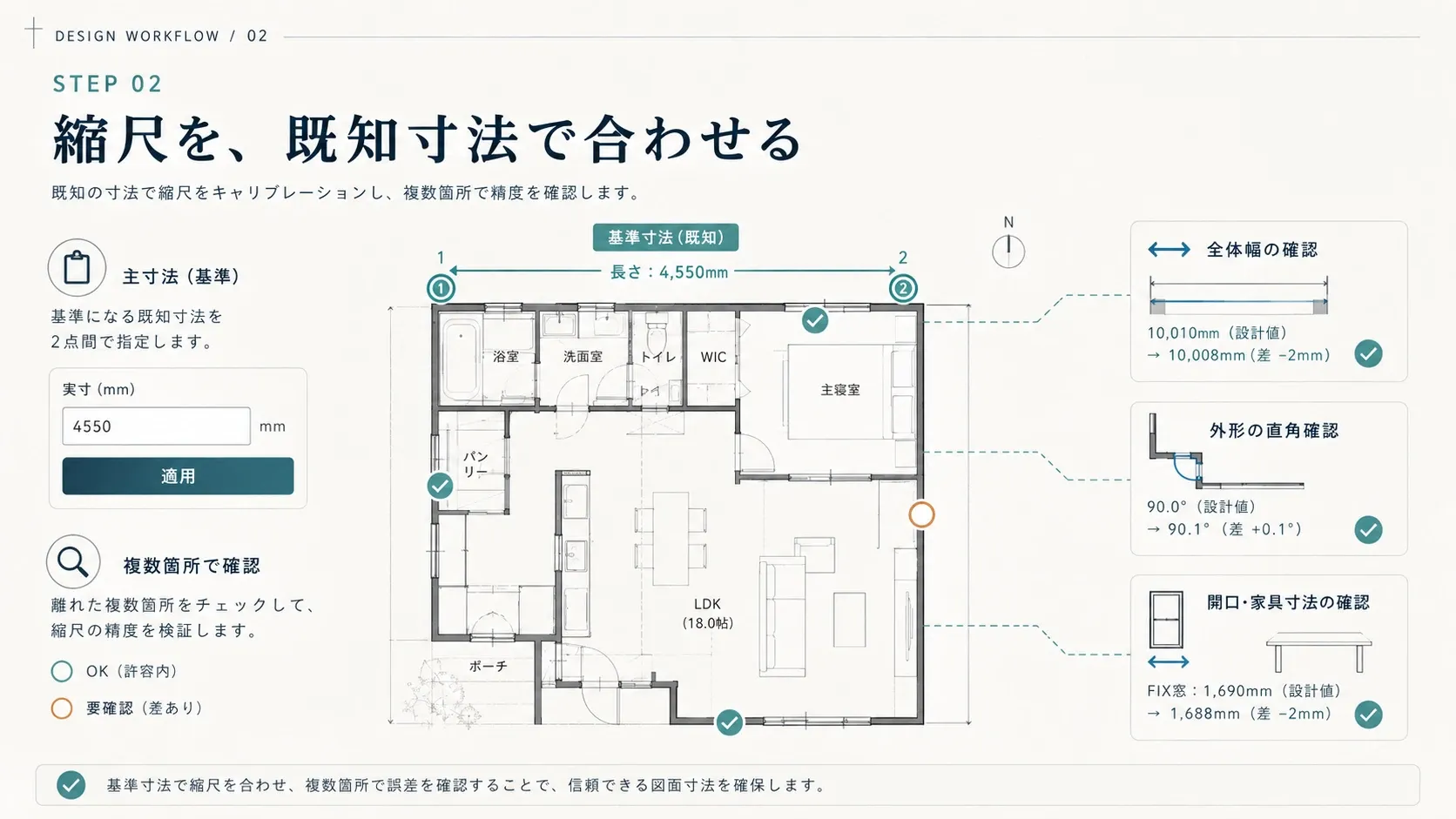

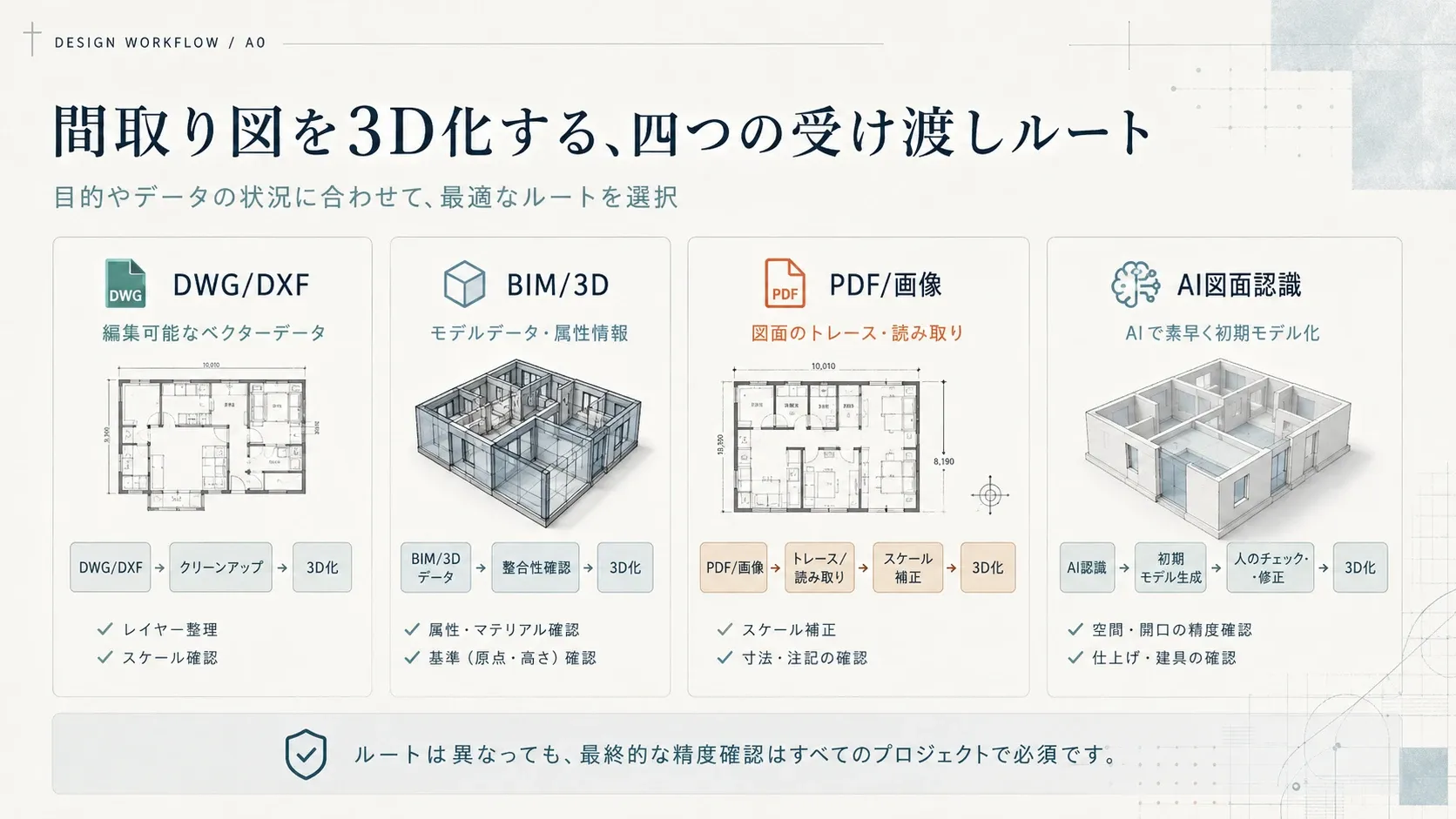

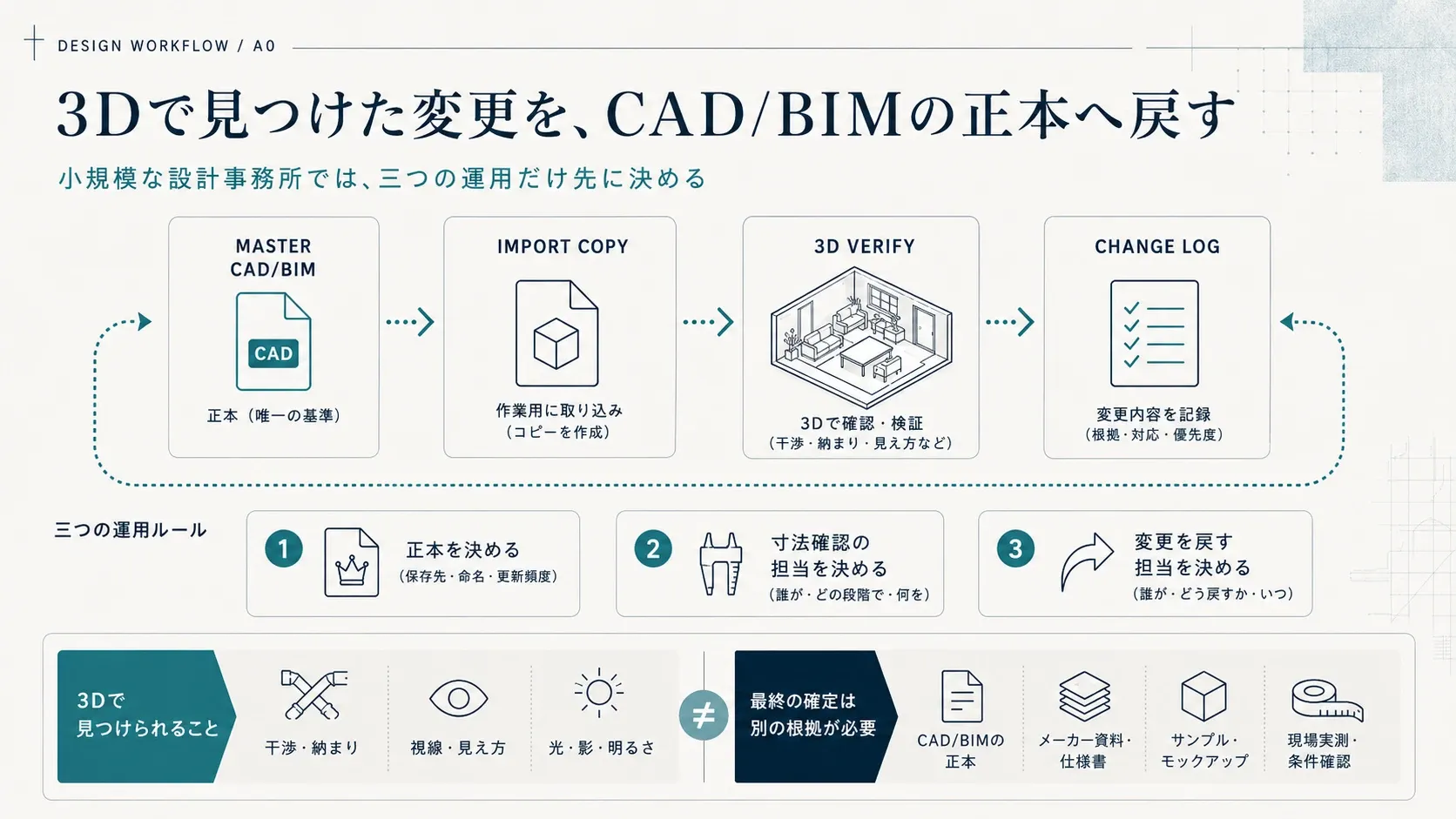

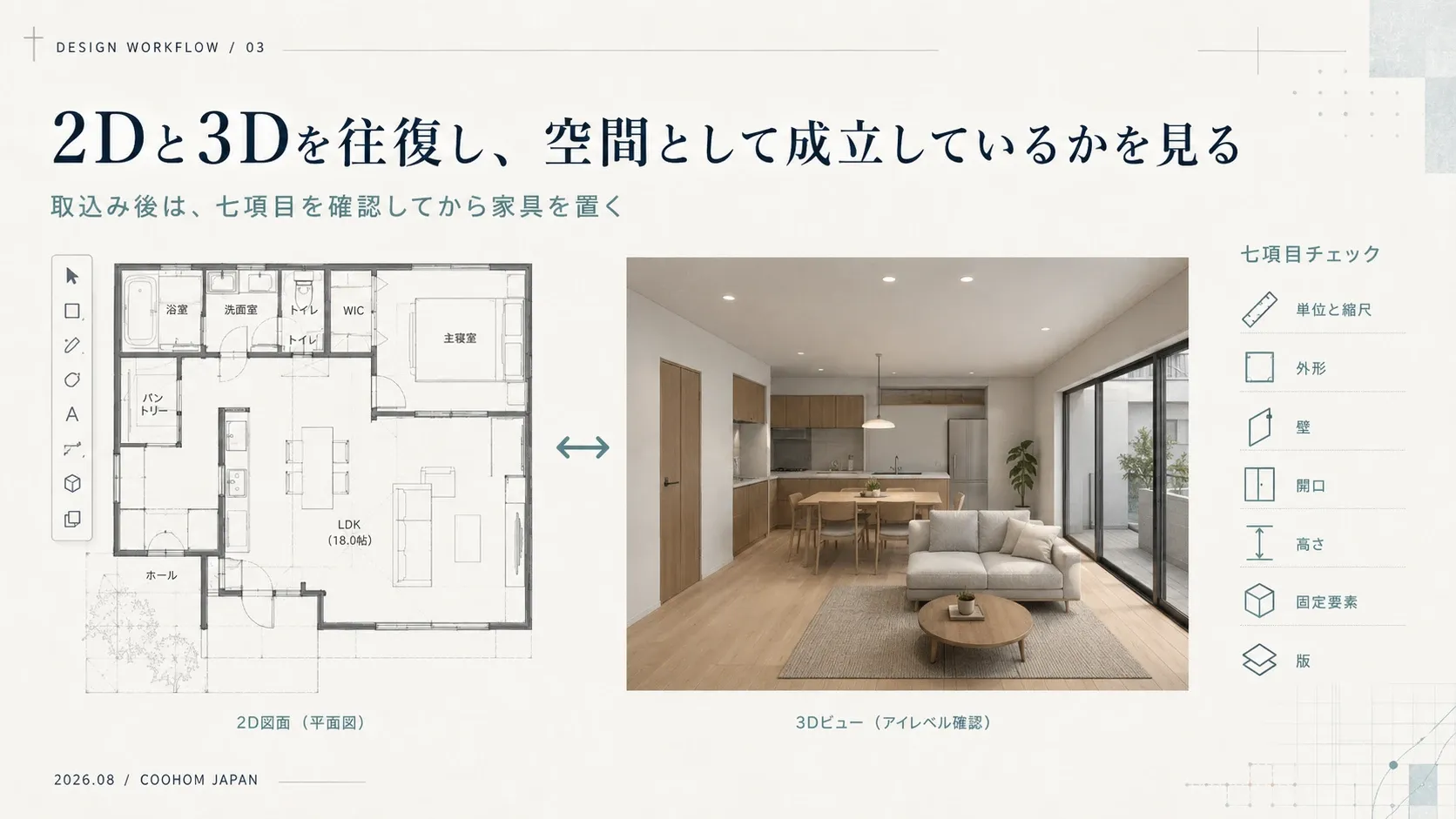

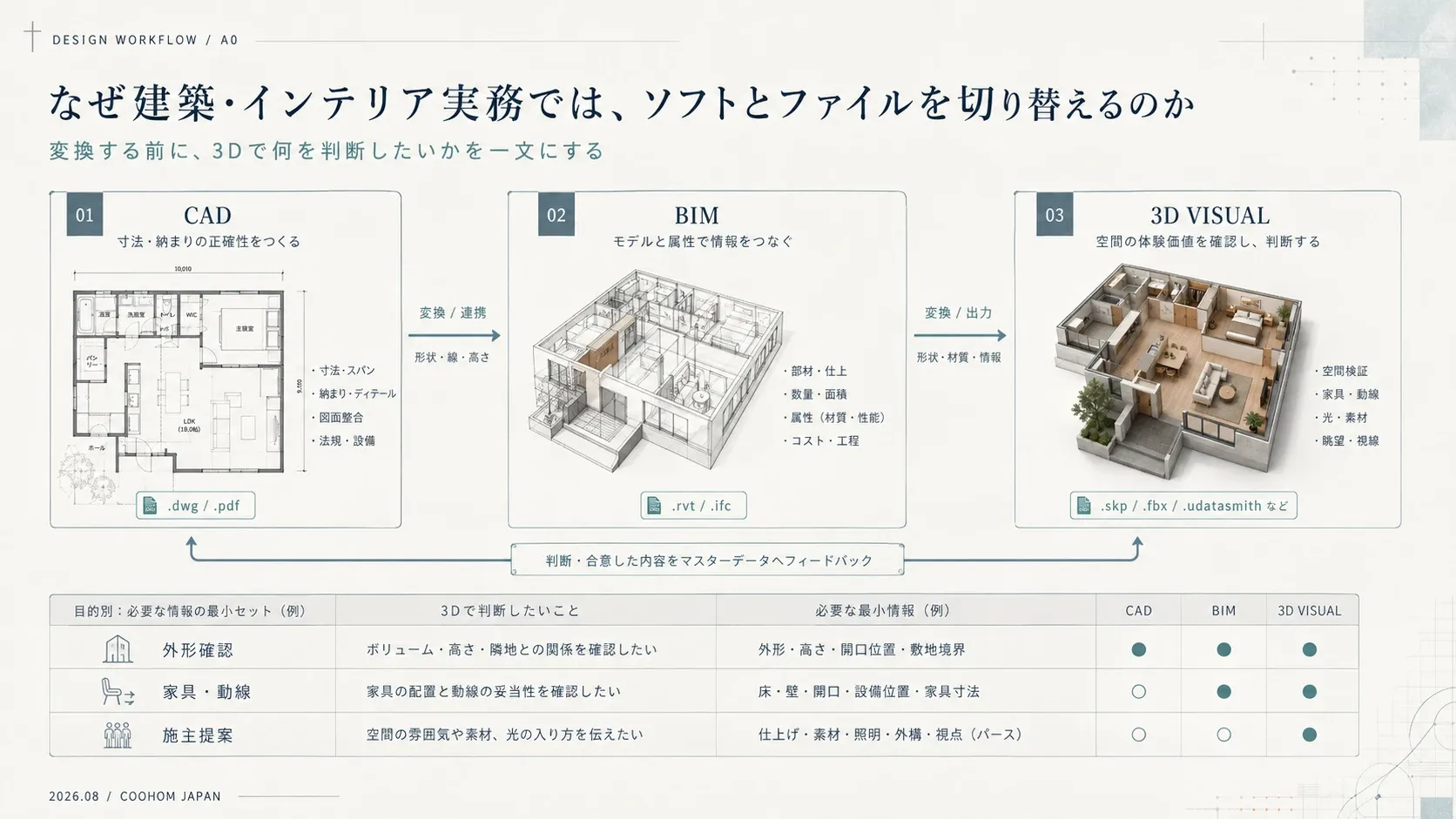

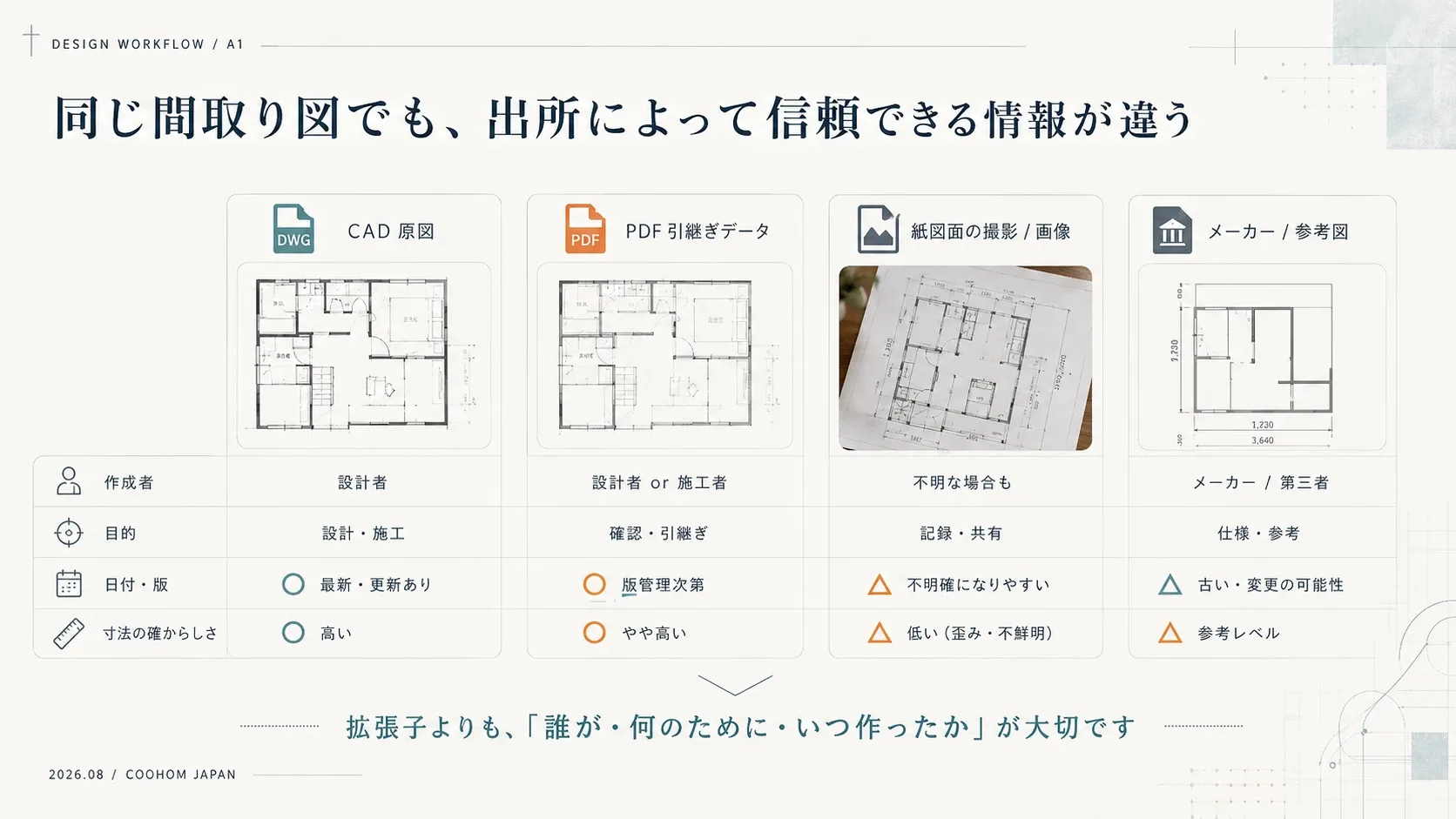

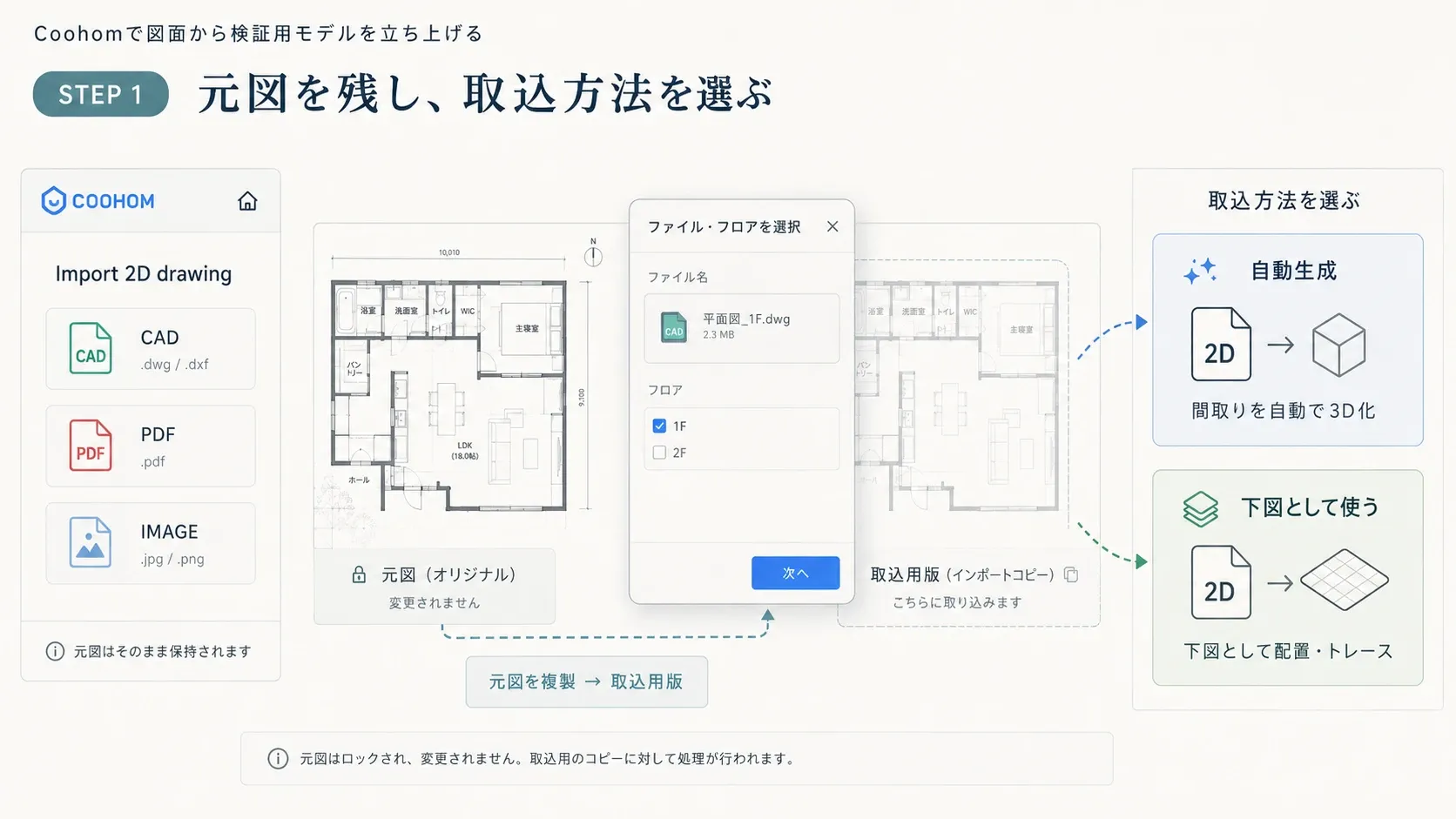

活用・機能解説・事例建築図面を3D化する方法｜CADデータ・PDF・画像からの変換手順Hi執筆者Himari公開日2026年8月25日間取り図の3D化は、拡張子を変えるだけの作業ではありません。CAD、PDF、画像、BIMでは、持っている情報と精度が違います。先に「3Dで何を判断するか」を決め、適した受け渡し方を選び、取込み後に尺度・壁・開口・高さを照合する。確定した変更はCAD／BIMの正本へ戻します。導入：初回提案の準備を始めようとしたとき、手元にある図面がDWGなら話は早い。そう思って開くと、図枠、設備記号、家具、別階の平面が重なり、どの線を3Dへ渡せばよいのか分からないことがあります。別の案件では、届くのは不動産資料のPDFや、スマートフォンで撮られた古い図面だけです。見た目はどれも間取り図ですが、同じ方法では扱えません。編集できる線なのか、画像として置かれているだけなのか。実寸で描かれているのか、紙面上の縮尺しかないのか。現況を示すのか、すでに変更された計画案なのか。3Dソフトを開く前に、この違いを読まないと、整ったパースほど誤差に気づきにくくなります。私はこの工程を「図面を3Dへ変える作業」ではなく、「次の判断に必要な情報を渡す作業」と考えています。3Dになったこと自体は成果ではありません。そのモデルで家具、動線、光、視線を確かめられ、決まった内容を正式資料へ戻せて初めて、設計実務の中で使える3D化になります。同じ間取り図でも、出所によって信頼できる情報が違う住宅や内装の仕事では、図面は一つの場所から届きません。社内のCAD担当が作った基本図、設計事務所から支給されたPDF、施主様が持参した販売図面、改修前の竣工図、現況測量から起こしたスケッチ、家具・設備メーカーの商品図。ファイル形式が同じでも、作成目的と更新時点は違います。たとえばPDFだから精度が低いとは限りません。正式なCADから出力されたPDFなら、寸法照合の資料として使える場合があります。反対に、DWGであっても、別案や旧版、縮尺の異なる図面を寄せ集めたデータなら、そのまま正本とは扱えません。最初に見るのは拡張子ではなく、「誰が、何のために、いつ作ったか」です。この段階で、元図、更新日、既知寸法、補足資料を一組にします。3D化の途中で不整合が見つかったとき、戻って確認できる材料がなければ、モデル側で都合よく直した数字が残ってしまうからです。なぜ建築・インテリア実務では、ソフトとファイルを切り替えるのか一つのソフトで作図からパースまで完結できる製品もあります。それでも、設計、構造・設備、IC、営業、施工、メーカー、施主様が、同じ環境と同じ情報量を必要としているわけではありません。CADは寸法、注記、納まりを図面として残すことに強く、BIMは建築要素と属性、図面、表を関連づけて管理します。自由な3Dモデリングは形を素早く試し、3D可視化は家具、素材、光、視点を通して空間を理解しやすくします。機能には重なりがあります。CADにも3D機能があり、BIMでもレンダリングでき、可視化ツールでも平面を編集できます。それでも分けて使うのは、機能がないからではなく、任せたい責任が違うからです。図面の正確さを持つ場所と、施主様と比較する場所を分ける。あるいはBIMを正本にして、提案に必要な範囲だけを軽い環境へ渡す。こう考えると、ファイル変換は単独のテクニックではなく、ソフト間の受け渡しになります。どのツールから導入し、どこに正式情報を残すべきか迷う場合は、設計事務所のDXロードマップで、作図、情報管理、合意形成という三つの課題からCAD・BIM・3D可視化の役割を整理しています。本稿では、その工程間で間取り図をどう渡すかに焦点を絞ります。CAD、3D CAD、BIM、3D可視化の詳しい役割は、別稿「2D CAD・3D CAD・BIMは何が違う？住宅設計で見る役割と使い方」で整理しました。A0で扱うのは、その境界を何のデータで越えるかです。変換する前に、「3Dで何を判断したいか」を一文にする「間取りを3D化したい」だけでは、残す情報を決められません。外形を確認するだけなのか、ソファを実寸で置くのか、照明と素材を比較するのか、施工や数量まで引き継ぐのか。目的が変われば、必要な精度と戻し先も変わります。3D化の目的最低限必要な情報正本に残す情報空間の形を確認外形、壁、開口、階高主要寸法、構造・法規条件家具・動線を検証室内寸法、開閉、家具実寸採用寸法、設備・造作条件施主提案に使う家具、素材、照明、視点採用案、品番、未決事項施工・数量へつなぐ属性、詳細、更新履歴CAD／BIM・仕様書・施工資料初期提案でLDKの家具配置を比べるなら、すべての設備記号や部材属性を運ぶ必要はありません。その代わり、室内有効寸法、開口、天井高、造作、家具実寸は外せない。施工図へつなぐなら、見た目が整っているだけでは不足し、正式な寸法、仕様、詳細、更新履歴が必要です。私は取込み前に、「この3Dでは、LDKの家具と通路を判断する」のように一文で書きます。その一文に関係しない情報は、元図から消すのではなく、取込用データから外す。目的を絞ると、モデルを軽くする理由も、取込後に見る箇所も明確になります。間取り図を3D化する、四つの受け渡しルート入口向いている条件3D化の方法主な確認点DWG／DXF編集可能なCAD原図と基準寸法がある必要線を整理して認識・取込み単位、外形、壁、開口BIM／3Dモデルを正本として更新している目的に合わせて軽量化・受け渡し要素、座標、属性、更新範囲PDF／画像CAD原図がなく、寸法の読める図面がある下図トレースまたは図面認識歪み、縮尺、欠落、現況差AI図面認識線が明瞭で初期モデルを早く起こしたい自動生成後に人が補正壁、開口、階、尺度、誤認識1｜DWG／DXFから3Dへ渡す編集可能なCAD原図があり、単位と基準寸法が分かるなら、DWG／DXFは有力な入口です。ただし、実施図を丸ごと渡すほどよいわけではありません。壁、柱、開口、階段、吹抜け、基準寸法など、3Dで判断する形状へ絞った複製を作ります。図枠、密なハッチ、寸法列、設備配線、別階の図面が重なると、取込先が空間として読む線を見失いやすくなります。レイヤー、縮尺、閉じた線、モデル空間などの整理はA1「DWG・DXFを3D化する前に｜レイヤー・縮尺・閉じた線を整理する方法」で詳しく扱っています。A0では、CADがあるから自動的に正確な3Dになるわけではなく、受け渡す範囲を決める工程が必要だと押さえます。Jw_cadを正本としている場合は、元のJWWを残し、DXF出力後の縮尺、レイヤー、文字、壁・開口を確認します。具体的な受け渡しは、JWCAD図面をDXF経由で3D化する方法で確認できます。2｜BIM・3Dモデルから可視化へ渡すBIMを正本にしている案件では、壁、床、建具、部屋、仕上げ、数量などが関連づいています。ただ、施主様とダイニングの家具二案を比べる場面に、モデルの全情報は要りません。可視化側で必要なのが形状と材質なら、受け渡し範囲を限定し、座標、階、要素分類、更新方法を確認します。ここで避けたいのは、軽量化した可視化モデルを新しい正本にしてしまうことです。BIM側で窓が変更されても3D提案側が旧版なら、二つの空間が並びます。どちらを先に直し、どう同期または再取込みし、採用結果をどこへ返すかを決めてから渡します。3｜PDF・JPG・PNGを下図にして再構築する改修や初期相談では、編集可能な原図がないことがあります。PDF、JPG、PNGは、下図としてトレースするか、図面認識で初期モデルを起こしてから修正します。形式を変えるだけでは線や建築要素にならないため、既知寸法による尺度校正が欠かせません。画像は、撮影角度、台形歪み、裁切、低解像度、書込みの影響も受けます。全体面積から大まかに合わせる方法は初期検討には使えても、家具や開口の局所寸法を確定する根拠には弱い。寸法が読めない部分は推測で埋めず、未確認として残し、現況測量や別資料へ戻ります。4｜AI図面認識を、初期モデルのたたき台にする線が明瞭な間取り図なら、AI図面認識で壁、部屋、ドア、窓を起こし、初期モデルまでの時間を短くできる場合があります。ただし、AIが作るのは判断の入口です。既存・新設の区別、梁、腰壁、吹抜け、建具高さ、図面上の省略表現まで、設計者と同じ文脈で読むとは限りません。AI認識がどの図面に向き、どこを人が修正すべきかは、A4「AIで間取り図を3D化できる？図面認識を設計実務で使うときの注意点」で掘り下げます。A0では、AIを独立した正解生成器ではなく、PDF・画像から3Dへ進む一つの受け渡し方法として置きます。 Coohomで図面から検証用モデルを立ち上げるここからは、クラウド型3D可視化ツールへ渡す例としてCoohomを使います。製品の操作を紹介する前に、役割を限定します。CAD／BIMは正式な寸法、設計変更、施工資料の管理側に残し、Coohomでは間取りを立ち上げ、家具、素材、照明、視点を加え、空間を検証・共有する。私はこの分担にすると、取込みの速さと設計責任を混同しにくいと感じます。Coohomの公式ヘルプでは、CAD平面図のDWG／DXFを取り込んで壁・ドア・窓を認識し、間取りを生成する方法が案内されています。CAD取込みにはファイルの作成環境、単位、モデル空間、線の状態などの要件があります。別の公式ガイドでは、PDF／PNG／JPGの図面を読み込み、既知長さまたは面積で尺度を設定し、自動生成または下図トレースへ進む方法が説明されています。対応条件やUIは更新されるため、実際の導入時には利用中の環境で最新ヘルプを確認します。DWG／DXFを使う場合は、対応形式だけでなく、単位、Model Space、壁線、開口、不要要素の扱いを先に確認します。現在の具体的な条件は、CAD平面図ファイルのアップロード要件とFAQで確認できます。Step 1｜元図を残し、取込方法を選ぶ最初に元ファイルを複製し、3D取込用の版を分けます。CADなら必要線へ整理し、PDF／画像なら最も鮮明で歪みの少ない原本を選ぶ。取込画面で「自動生成する」のか「下図として使う」のかを決めます。自動生成を選ぶ場合も、結果を無条件に採用するのではなく、後で原図と照合する前提です。 Step 2｜縮尺を、既知寸法で合わせる画像やPDFでは、図面内で長さが分かる二点を選び、実寸を入力します。面積による設定は全体の目安になりますが、家具配置まで検証するなら、建物外形、建具幅、柱間など離れた複数箇所を測ります。CADも単位の自動判定だけで終えず、同じ既知寸法を3D側で測ります。一か所だけ合っていても、画像の縦横比や局所的な歪みが残ることがあります。全体幅、直交する外形、家具や開口に関係する局所寸法。この三段階で見ると、モデルを仕上げてから尺度違いに気づくリスクを下げられます。 Step 3｜2Dと3Dを往復し、空間として成立しているかを見る間取りが生成されたら、すぐに家具や素材を置かず、2Dと3Dを切り替えます。2Dでは外形、壁の交点、開口位置、階の対応を確認する。3Dでは、壁が意図しない高さで立っていないか、開口が欠けていないか、床や吹抜けが閉じていないかを見る。平面図だけで正しそうに見える部分が、立体にすると異常として現れることがあります。取込み後は、七項目を確認してから家具を置く1. 単位と縮尺：既知寸法を一か所だけでなく、離れた二～三か所で測る2. 外形：建物幅、奥行き、凹凸、方位が元図と合っているかを見る3. 壁：厚さ、交点、閉じ方、既存壁と新設壁の区別を確認する4. 開口：ドア・窓の位置、幅、開き方向を確認し、高さは立面図や建具表で補う5. 高さ：天井高、梁下、床レベル、吹抜けを仮設定のまま確定扱いしない6. 固定要素：柱、階段、造作、設備など、家具配置に影響するものを照合する7. 版：モデルの元になった図面名、更新日、改訂番号を残すこの確認は、モデルを完璧にするためではありません。どこまでが元図から確認でき、どこからが仮設定かを分けるためです。特に天井高や建具高さは、平面図だけから確定できないことがあります。「標準値を入れた」ことと「設計条件が決まった」ことを混同しないようにします。図面の校正が終わったら、家具本体、使用範囲、通路を分けて検証します。取込み後のモデルを実際のレイアウト判断へつなげる手順は、家具配置・部屋レイアウトを実寸で検証する方法で詳しく整理しています。修正を続けるか、描き直すか取込み後の修正が増えると、ここまで作ったモデルを捨てたくない気持ちが出ます。ただ、成功して開けたことは、修正を続ける理由になりません。壁端部が一か所開いた、建具が一つ欠けたといった局所的な誤認識なら、3D側の修正が早い。縮尺、外形、階、壁の接続が広い範囲で崩れているなら、CADへ戻るか、下図から描き直すほうが安全です。判断基準は、誤差の数だけではありません。同じ元図から別案を何度も作るのか、正式図が今後も更新されるのか、修正理由を再現できるのかを見る。再利用するデータほど、入口側で原因を直す価値が高くなります。単発の初期提案で、元図の精度が低い場合は、確認済み範囲だけを簡潔に再構築するほうが迷いません。3Dで見つけた変更を、CAD／BIMの正本へ戻す3D化の工程が不安定になるのは、取込み時だけではありません。Coohomで家具を置いた結果、壁を少し動かした。窓位置を変えた。造作収納を浅くした。3D側だけで直したまま提案を進めると、正式図と見せた空間が分かれます。変更は、対象、変更前後、理由、確認者、反映先、版を短く記録します。家具配置の検討であれば、採用した家具外形、必要通路、コンセントや照明への影響、未決事項をマークアップにする。CAD／BIMの担当が正本へ反映し、その更新版から必要に応じて3Dを更新します。3D上で案を確認したことと、寸法や仕様を正式に承認したことは同じではありません。決定事項、未確定範囲、比較条件を記録し、正本へ戻す流れは、3D住宅プレゼンと合意形成の進め方で扱っています。国土交通省が公表しているBIM図面審査関係資料でも、入出力基準や設計者チェックリストが分けて示されています。用途は異なりますが、「モデルがある」ことと「正式な入出力条件を満たす」ことを分ける考え方は、住宅の小さな3D提案でも同じです。小規模な設計事務所では、三つの運用だけ先に決める複雑なデータ管理制度から始める必要はありません。まず、①どのCAD／BIMを正本とするか、②誰が取込み後の寸法を確認するか、③3Dで決まった変更を誰が正本へ戻すか。この三つを決めます。ファイル名も「final」「final2」「最終確定」ではなく、案件、階、用途、日付、改訂番号が読める形にします。取込用データには、元図の版を残す。施主様へ見せる画像や共有URLにも案名と更新日を付ける。小さなルールですが、ソフトが増えたときほど効きます。一体型か外部連携かを選ぶ段階では、A3「建築3Dソフトは一体型か外部連携か｜CAD・BIM・可視化ツールの選び方」で、最初の作成速度ではなく二回目の修正まで比較しています。A0で入口を決め、A3で運用の形を決める関係です。3D化できることと、設計を確定できることは同じではない3Dモデルは、平面図では気づきにくい圧迫感、家具と開口の干渉、視線、光の入り方を見つけるために有効です。一方で、法規、構造、設備、施工可否、実物の色や質感を、可視化だけで確定することはできません。CAD／BIMへ戻すもの、メーカー資料で確認するもの、サンプルを見るもの、現場で測るものを分けます。可視化で見つけ、適切な証拠で確定する。この線を守るほど、3Dは正式図面と競合せず、設計判断を助ける道具になります。まとめ｜間取り図の3D化は、次の判断へ情報を渡す工程間取り図を3D化するとき、最初に決めるのはファイル形式ではありません。図面の出所と版を確かめ、3Dで何を判断するかを一文にし、その目的に合う情報だけを渡します。DWG／DXFは編集可能な線を使える一方、取込み用の整理が要る。BIM／3Dモデルは豊富な情報を持つ一方、可視化へ渡す範囲と同期方法を決める。PDF／画像は下図や認識の入口になりますが、尺度と歪みを確認する。AI認識は初期モデルを早く起こしても、人の照合を省くものではありません。そして、取込み後に尺度、外形、壁、開口、高さ、固定要素、版を確認し、3Dで確定した内容をCAD／BIMへ戻す。ここまでを一つの流れにすると、ファイル変換は単なる中間作業ではなく、図面と空間検証をつなぐ実務になります。次のアクション｜入口に合わせて、確認方法を分ける手元のデータがDWG／DXFなら、まずA1でレイヤー、縮尺、閉じた線を整理します。PDFや画像をAIで起こしたい場合は、次稿A4で認識に向く図面と人工補正の範囲を確認します。検証できるモデルが整ったら、B0「間取りシミュレーションの実務」へ進み、動線、家具、光、視線を同じ条件で確かめていきます。FAQQ1．PDFの間取り図からでも3D化できますか。可能な場合があります。PDFを下図としてトレースする方法と、図面認識で初期モデルを生成する方法があります。ただし、基準寸法、歪み、解像度、図面の版を確認し、生成後に壁・開口・高さを照合する必要があります。Q2．DWG／DXFがあれば、正確な3Dになりますか。ファイル形式だけでは決まりません。単位、モデル空間、線の接続、レイヤー、外部参照、図面の版が取込条件に合っているかを確認します。取込後も既知寸法と原図を照合します。Q3．CADとBIMのどちらから3D化するほうがよいですか。現在どちらを正式な情報源として運用しているかで決めます。2D CADが正本なら必要線を3Dへ渡し、BIMが正本なら目的に必要な形状・材質・属性へ絞って可視化へ渡します。Q4．AI図面認識なら、手作業で描き直す必要はありませんか。なくなるとは限りません。線が明瞭な図面では初期作成を短くできますが、壁、開口、階、尺度、特殊形状、既存・新設の意味は人が確認します。広い範囲で誤認識している場合は、描き直すほうが早いこともあります。Q5．3Dモデルを正式な設計図面の代わりにできますか。用途によりますが、提案・検証用の3Dモデルをそのまま確認申請図、施工図、構造・設備資料の代わりにはできません。確定した寸法・仕様・変更は、管理しているCAD／BIMと正式資料へ戻します。参考資料Coohom｜CADファイルをアップロードする時のパラメータ設定方法（2026-08-21確認）Coohom｜CAD平面図ファイルのアップロード要件とFAQ（2026-08-21確認）Coohom｜Guide for Uploading CAD Floor Plan by Images/PDF（2026-08-21確認）Coohom｜Requirements for Uploading Copy Images to Generate Floor Plans（2026-08-21確認）Coohom｜Import Multiple Images to Generate Multi-floor Layouts（2026-08-21確認）Coohom｜Guide for Uploading CAD Floor Plan Files（2026-08-21確認）Autodesk｜DWG ファイル（2026-08-21確認）Autodesk｜BIM のメリット（2026-08-21確認）Autodesk｜BIM ソフト｜業界別 BIM 活用方法と事例国土交通省｜BIM図面審査の開始に向けて必要となる成果（2026-08-21確認）※対応形式、認識条件、UI名称、利用可能な機能は、製品・プラン・地域・バージョンにより変更される場合があります。実際の運用では、使用中の環境について最新の公式情報をご確認ください。

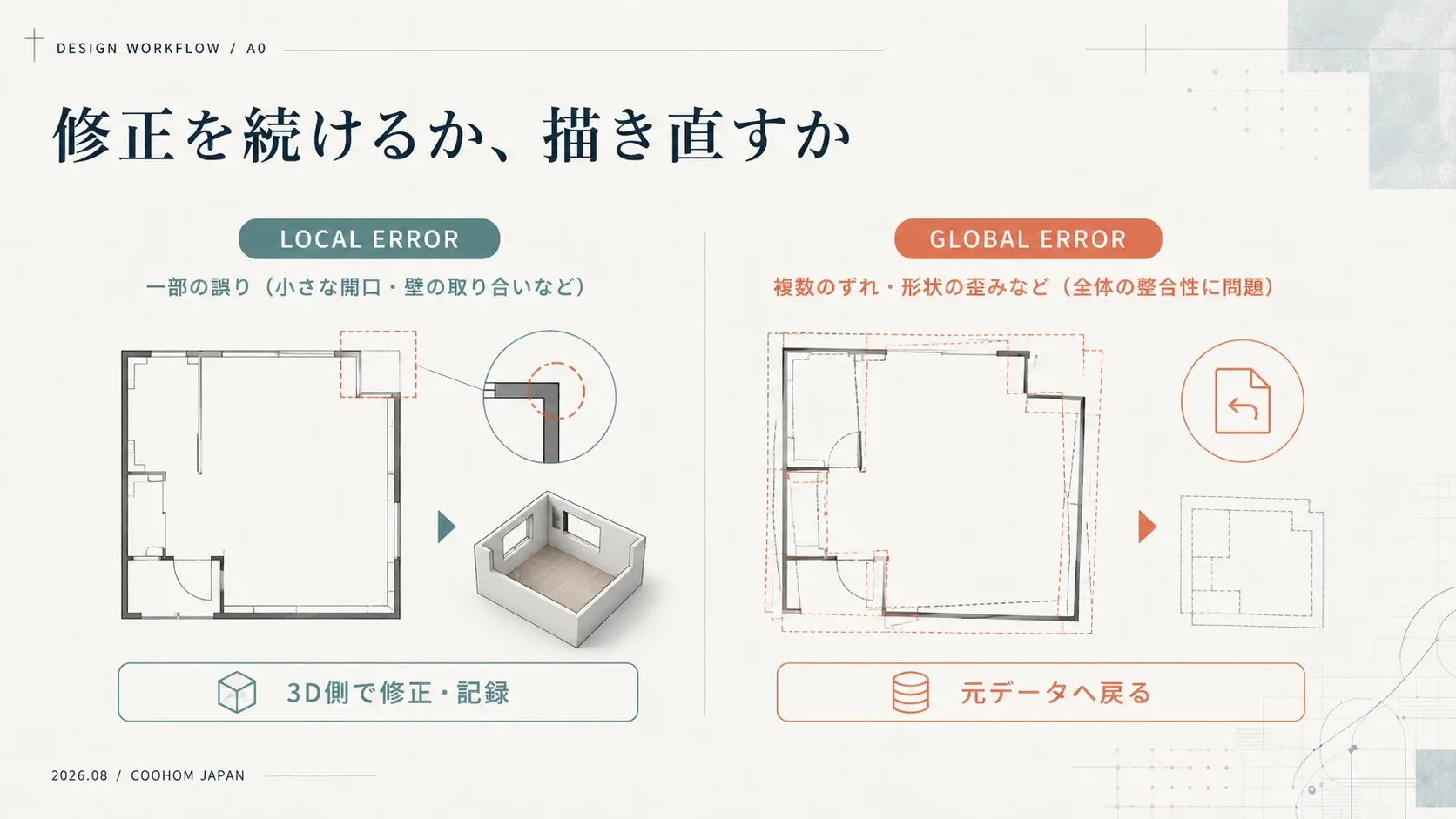

間取り図の3D化は、拡張子を変えるだけの作業ではありません。CAD、PDF、画像、BIMでは、持っている情報と精度が違います。先に「3Dで何を判断するか」を決め、適した受け渡し方を選び、取込み後に尺度・壁・開口・高さを照合する。確定した変更はCAD／BIMの正本へ戻します。導入：初回提案の準備を始めようとしたとき、手元にある図面がDWGなら話は早い。そう思って開くと、図枠、設備記号、家具、別階の平面が重なり、どの線を3Dへ渡せばよいのか分からないことがあります。別の案件では、届くのは不動産資料のPDFや、スマートフォンで撮られた古い図面だけです。見た目はどれも間取り図ですが、同じ方法では扱えません。編集できる線なのか、画像として置かれているだけなのか。実寸で描かれているのか、紙面上の縮尺しかないのか。現況を示すのか、すでに変更された計画案なのか。3Dソフトを開く前に、この違いを読まないと、整ったパースほど誤差に気づきにくくなります。私はこの工程を「図面を3Dへ変える作業」ではなく、「次の判断に必要な情報を渡す作業」と考えています。3Dになったこと自体は成果ではありません。そのモデルで家具、動線、光、視線を確かめられ、決まった内容を正式資料へ戻せて初めて、設計実務の中で使える3D化になります。同じ間取り図でも、出所によって信頼できる情報が違う住宅や内装の仕事では、図面は一つの場所から届きません。社内のCAD担当が作った基本図、設計事務所から支給されたPDF、施主様が持参した販売図面、改修前の竣工図、現況測量から起こしたスケッチ、家具・設備メーカーの商品図。ファイル形式が同じでも、作成目的と更新時点は違います。たとえばPDFだから精度が低いとは限りません。正式なCADから出力されたPDFなら、寸法照合の資料として使える場合があります。反対に、DWGであっても、別案や旧版、縮尺の異なる図面を寄せ集めたデータなら、そのまま正本とは扱えません。最初に見るのは拡張子ではなく、「誰が、何のために、いつ作ったか」です。この段階で、元図、更新日、既知寸法、補足資料を一組にします。3D化の途中で不整合が見つかったとき、戻って確認できる材料がなければ、モデル側で都合よく直した数字が残ってしまうからです。なぜ建築・インテリア実務では、ソフトとファイルを切り替えるのか一つのソフトで作図からパースまで完結できる製品もあります。それでも、設計、構造・設備、IC、営業、施工、メーカー、施主様が、同じ環境と同じ情報量を必要としているわけではありません。CADは寸法、注記、納まりを図面として残すことに強く、BIMは建築要素と属性、図面、表を関連づけて管理します。自由な3Dモデリングは形を素早く試し、3D可視化は家具、素材、光、視点を通して空間を理解しやすくします。機能には重なりがあります。CADにも3D機能があり、BIMでもレンダリングでき、可視化ツールでも平面を編集できます。それでも分けて使うのは、機能がないからではなく、任せたい責任が違うからです。図面の正確さを持つ場所と、施主様と比較する場所を分ける。あるいはBIMを正本にして、提案に必要な範囲だけを軽い環境へ渡す。こう考えると、ファイル変換は単独のテクニックではなく、ソフト間の受け渡しになります。どのツールから導入し、どこに正式情報を残すべきか迷う場合は、設計事務所のDXロードマップで、作図、情報管理、合意形成という三つの課題からCAD・BIM・3D可視化の役割を整理しています。本稿では、その工程間で間取り図をどう渡すかに焦点を絞ります。CAD、3D CAD、BIM、3D可視化の詳しい役割は、別稿「2D CAD・3D CAD・BIMは何が違う？住宅設計で見る役割と使い方」で整理しました。A0で扱うのは、その境界を何のデータで越えるかです。変換する前に、「3Dで何を判断したいか」を一文にする「間取りを3D化したい」だけでは、残す情報を決められません。外形を確認するだけなのか、ソファを実寸で置くのか、照明と素材を比較するのか、施工や数量まで引き継ぐのか。目的が変われば、必要な精度と戻し先も変わります。3D化の目的最低限必要な情報正本に残す情報空間の形を確認外形、壁、開口、階高主要寸法、構造・法規条件家具・動線を検証室内寸法、開閉、家具実寸採用寸法、設備・造作条件施主提案に使う家具、素材、照明、視点採用案、品番、未決事項施工・数量へつなぐ属性、詳細、更新履歴CAD／BIM・仕様書・施工資料初期提案でLDKの家具配置を比べるなら、すべての設備記号や部材属性を運ぶ必要はありません。その代わり、室内有効寸法、開口、天井高、造作、家具実寸は外せない。施工図へつなぐなら、見た目が整っているだけでは不足し、正式な寸法、仕様、詳細、更新履歴が必要です。私は取込み前に、「この3Dでは、LDKの家具と通路を判断する」のように一文で書きます。その一文に関係しない情報は、元図から消すのではなく、取込用データから外す。目的を絞ると、モデルを軽くする理由も、取込後に見る箇所も明確になります。間取り図を3D化する、四つの受け渡しルート入口向いている条件3D化の方法主な確認点DWG／DXF編集可能なCAD原図と基準寸法がある必要線を整理して認識・取込み単位、外形、壁、開口BIM／3Dモデルを正本として更新している目的に合わせて軽量化・受け渡し要素、座標、属性、更新範囲PDF／画像CAD原図がなく、寸法の読める図面がある下図トレースまたは図面認識歪み、縮尺、欠落、現況差AI図面認識線が明瞭で初期モデルを早く起こしたい自動生成後に人が補正壁、開口、階、尺度、誤認識1｜DWG／DXFから3Dへ渡す編集可能なCAD原図があり、単位と基準寸法が分かるなら、DWG／DXFは有力な入口です。ただし、実施図を丸ごと渡すほどよいわけではありません。壁、柱、開口、階段、吹抜け、基準寸法など、3Dで判断する形状へ絞った複製を作ります。図枠、密なハッチ、寸法列、設備配線、別階の図面が重なると、取込先が空間として読む線を見失いやすくなります。レイヤー、縮尺、閉じた線、モデル空間などの整理はA1「DWG・DXFを3D化する前に｜レイヤー・縮尺・閉じた線を整理する方法」で詳しく扱っています。A0では、CADがあるから自動的に正確な3Dになるわけではなく、受け渡す範囲を決める工程が必要だと押さえます。Jw_cadを正本としている場合は、元のJWWを残し、DXF出力後の縮尺、レイヤー、文字、壁・開口を確認します。具体的な受け渡しは、JWCAD図面をDXF経由で3D化する方法で確認できます。2｜BIM・3Dモデルから可視化へ渡すBIMを正本にしている案件では、壁、床、建具、部屋、仕上げ、数量などが関連づいています。ただ、施主様とダイニングの家具二案を比べる場面に、モデルの全情報は要りません。可視化側で必要なのが形状と材質なら、受け渡し範囲を限定し、座標、階、要素分類、更新方法を確認します。ここで避けたいのは、軽量化した可視化モデルを新しい正本にしてしまうことです。BIM側で窓が変更されても3D提案側が旧版なら、二つの空間が並びます。どちらを先に直し、どう同期または再取込みし、採用結果をどこへ返すかを決めてから渡します。3｜PDF・JPG・PNGを下図にして再構築する改修や初期相談では、編集可能な原図がないことがあります。PDF、JPG、PNGは、下図としてトレースするか、図面認識で初期モデルを起こしてから修正します。形式を変えるだけでは線や建築要素にならないため、既知寸法による尺度校正が欠かせません。画像は、撮影角度、台形歪み、裁切、低解像度、書込みの影響も受けます。全体面積から大まかに合わせる方法は初期検討には使えても、家具や開口の局所寸法を確定する根拠には弱い。寸法が読めない部分は推測で埋めず、未確認として残し、現況測量や別資料へ戻ります。4｜AI図面認識を、初期モデルのたたき台にする線が明瞭な間取り図なら、AI図面認識で壁、部屋、ドア、窓を起こし、初期モデルまでの時間を短くできる場合があります。ただし、AIが作るのは判断の入口です。既存・新設の区別、梁、腰壁、吹抜け、建具高さ、図面上の省略表現まで、設計者と同じ文脈で読むとは限りません。AI認識がどの図面に向き、どこを人が修正すべきかは、A4「AIで間取り図を3D化できる？図面認識を設計実務で使うときの注意点」で掘り下げます。A0では、AIを独立した正解生成器ではなく、PDF・画像から3Dへ進む一つの受け渡し方法として置きます。 Coohomで図面から検証用モデルを立ち上げるここからは、クラウド型3D可視化ツールへ渡す例としてCoohomを使います。製品の操作を紹介する前に、役割を限定します。CAD／BIMは正式な寸法、設計変更、施工資料の管理側に残し、Coohomでは間取りを立ち上げ、家具、素材、照明、視点を加え、空間を検証・共有する。私はこの分担にすると、取込みの速さと設計責任を混同しにくいと感じます。Coohomの公式ヘルプでは、CAD平面図のDWG／DXFを取り込んで壁・ドア・窓を認識し、間取りを生成する方法が案内されています。CAD取込みにはファイルの作成環境、単位、モデル空間、線の状態などの要件があります。別の公式ガイドでは、PDF／PNG／JPGの図面を読み込み、既知長さまたは面積で尺度を設定し、自動生成または下図トレースへ進む方法が説明されています。対応条件やUIは更新されるため、実際の導入時には利用中の環境で最新ヘルプを確認します。DWG／DXFを使う場合は、対応形式だけでなく、単位、Model Space、壁線、開口、不要要素の扱いを先に確認します。現在の具体的な条件は、CAD平面図ファイルのアップロード要件とFAQで確認できます。Step 1｜元図を残し、取込方法を選ぶ最初に元ファイルを複製し、3D取込用の版を分けます。CADなら必要線へ整理し、PDF／画像なら最も鮮明で歪みの少ない原本を選ぶ。取込画面で「自動生成する」のか「下図として使う」のかを決めます。自動生成を選ぶ場合も、結果を無条件に採用するのではなく、後で原図と照合する前提です。 Step 2｜縮尺を、既知寸法で合わせる画像やPDFでは、図面内で長さが分かる二点を選び、実寸を入力します。面積による設定は全体の目安になりますが、家具配置まで検証するなら、建物外形、建具幅、柱間など離れた複数箇所を測ります。CADも単位の自動判定だけで終えず、同じ既知寸法を3D側で測ります。一か所だけ合っていても、画像の縦横比や局所的な歪みが残ることがあります。全体幅、直交する外形、家具や開口に関係する局所寸法。この三段階で見ると、モデルを仕上げてから尺度違いに気づくリスクを下げられます。 Step 3｜2Dと3Dを往復し、空間として成立しているかを見る間取りが生成されたら、すぐに家具や素材を置かず、2Dと3Dを切り替えます。2Dでは外形、壁の交点、開口位置、階の対応を確認する。3Dでは、壁が意図しない高さで立っていないか、開口が欠けていないか、床や吹抜けが閉じていないかを見る。平面図だけで正しそうに見える部分が、立体にすると異常として現れることがあります。取込み後は、七項目を確認してから家具を置く1. 単位と縮尺：既知寸法を一か所だけでなく、離れた二～三か所で測る2. 外形：建物幅、奥行き、凹凸、方位が元図と合っているかを見る3. 壁：厚さ、交点、閉じ方、既存壁と新設壁の区別を確認する4. 開口：ドア・窓の位置、幅、開き方向を確認し、高さは立面図や建具表で補う5. 高さ：天井高、梁下、床レベル、吹抜けを仮設定のまま確定扱いしない6. 固定要素：柱、階段、造作、設備など、家具配置に影響するものを照合する7. 版：モデルの元になった図面名、更新日、改訂番号を残すこの確認は、モデルを完璧にするためではありません。どこまでが元図から確認でき、どこからが仮設定かを分けるためです。特に天井高や建具高さは、平面図だけから確定できないことがあります。「標準値を入れた」ことと「設計条件が決まった」ことを混同しないようにします。図面の校正が終わったら、家具本体、使用範囲、通路を分けて検証します。取込み後のモデルを実際のレイアウト判断へつなげる手順は、家具配置・部屋レイアウトを実寸で検証する方法で詳しく整理しています。修正を続けるか、描き直すか取込み後の修正が増えると、ここまで作ったモデルを捨てたくない気持ちが出ます。ただ、成功して開けたことは、修正を続ける理由になりません。壁端部が一か所開いた、建具が一つ欠けたといった局所的な誤認識なら、3D側の修正が早い。縮尺、外形、階、壁の接続が広い範囲で崩れているなら、CADへ戻るか、下図から描き直すほうが安全です。判断基準は、誤差の数だけではありません。同じ元図から別案を何度も作るのか、正式図が今後も更新されるのか、修正理由を再現できるのかを見る。再利用するデータほど、入口側で原因を直す価値が高くなります。単発の初期提案で、元図の精度が低い場合は、確認済み範囲だけを簡潔に再構築するほうが迷いません。3Dで見つけた変更を、CAD／BIMの正本へ戻す3D化の工程が不安定になるのは、取込み時だけではありません。Coohomで家具を置いた結果、壁を少し動かした。窓位置を変えた。造作収納を浅くした。3D側だけで直したまま提案を進めると、正式図と見せた空間が分かれます。変更は、対象、変更前後、理由、確認者、反映先、版を短く記録します。家具配置の検討であれば、採用した家具外形、必要通路、コンセントや照明への影響、未決事項をマークアップにする。CAD／BIMの担当が正本へ反映し、その更新版から必要に応じて3Dを更新します。3D上で案を確認したことと、寸法や仕様を正式に承認したことは同じではありません。決定事項、未確定範囲、比較条件を記録し、正本へ戻す流れは、3D住宅プレゼンと合意形成の進め方で扱っています。国土交通省が公表しているBIM図面審査関係資料でも、入出力基準や設計者チェックリストが分けて示されています。用途は異なりますが、「モデルがある」ことと「正式な入出力条件を満たす」ことを分ける考え方は、住宅の小さな3D提案でも同じです。小規模な設計事務所では、三つの運用だけ先に決める複雑なデータ管理制度から始める必要はありません。まず、①どのCAD／BIMを正本とするか、②誰が取込み後の寸法を確認するか、③3Dで決まった変更を誰が正本へ戻すか。この三つを決めます。ファイル名も「final」「final2」「最終確定」ではなく、案件、階、用途、日付、改訂番号が読める形にします。取込用データには、元図の版を残す。施主様へ見せる画像や共有URLにも案名と更新日を付ける。小さなルールですが、ソフトが増えたときほど効きます。一体型か外部連携かを選ぶ段階では、A3「建築3Dソフトは一体型か外部連携か｜CAD・BIM・可視化ツールの選び方」で、最初の作成速度ではなく二回目の修正まで比較しています。A0で入口を決め、A3で運用の形を決める関係です。3D化できることと、設計を確定できることは同じではない3Dモデルは、平面図では気づきにくい圧迫感、家具と開口の干渉、視線、光の入り方を見つけるために有効です。一方で、法規、構造、設備、施工可否、実物の色や質感を、可視化だけで確定することはできません。CAD／BIMへ戻すもの、メーカー資料で確認するもの、サンプルを見るもの、現場で測るものを分けます。可視化で見つけ、適切な証拠で確定する。この線を守るほど、3Dは正式図面と競合せず、設計判断を助ける道具になります。まとめ｜間取り図の3D化は、次の判断へ情報を渡す工程間取り図を3D化するとき、最初に決めるのはファイル形式ではありません。図面の出所と版を確かめ、3Dで何を判断するかを一文にし、その目的に合う情報だけを渡します。DWG／DXFは編集可能な線を使える一方、取込み用の整理が要る。BIM／3Dモデルは豊富な情報を持つ一方、可視化へ渡す範囲と同期方法を決める。PDF／画像は下図や認識の入口になりますが、尺度と歪みを確認する。AI認識は初期モデルを早く起こしても、人の照合を省くものではありません。そして、取込み後に尺度、外形、壁、開口、高さ、固定要素、版を確認し、3Dで確定した内容をCAD／BIMへ戻す。ここまでを一つの流れにすると、ファイル変換は単なる中間作業ではなく、図面と空間検証をつなぐ実務になります。次のアクション｜入口に合わせて、確認方法を分ける手元のデータがDWG／DXFなら、まずA1でレイヤー、縮尺、閉じた線を整理します。PDFや画像をAIで起こしたい場合は、次稿A4で認識に向く図面と人工補正の範囲を確認します。検証できるモデルが整ったら、B0「間取りシミュレーションの実務」へ進み、動線、家具、光、視線を同じ条件で確かめていきます。FAQQ1．PDFの間取り図からでも3D化できますか。可能な場合があります。PDFを下図としてトレースする方法と、図面認識で初期モデルを生成する方法があります。ただし、基準寸法、歪み、解像度、図面の版を確認し、生成後に壁・開口・高さを照合する必要があります。Q2．DWG／DXFがあれば、正確な3Dになりますか。ファイル形式だけでは決まりません。単位、モデル空間、線の接続、レイヤー、外部参照、図面の版が取込条件に合っているかを確認します。取込後も既知寸法と原図を照合します。Q3．CADとBIMのどちらから3D化するほうがよいですか。現在どちらを正式な情報源として運用しているかで決めます。2D CADが正本なら必要線を3Dへ渡し、BIMが正本なら目的に必要な形状・材質・属性へ絞って可視化へ渡します。Q4．AI図面認識なら、手作業で描き直す必要はありませんか。なくなるとは限りません。線が明瞭な図面では初期作成を短くできますが、壁、開口、階、尺度、特殊形状、既存・新設の意味は人が確認します。広い範囲で誤認識している場合は、描き直すほうが早いこともあります。Q5．3Dモデルを正式な設計図面の代わりにできますか。用途によりますが、提案・検証用の3Dモデルをそのまま確認申請図、施工図、構造・設備資料の代わりにはできません。確定した寸法・仕様・変更は、管理しているCAD／BIMと正式資料へ戻します。参考資料Coohom｜CADファイルをアップロードする時のパラメータ設定方法（2026-08-21確認）Coohom｜CAD平面図ファイルのアップロード要件とFAQ（2026-08-21確認）Coohom｜Guide for Uploading CAD Floor Plan by Images/PDF（2026-08-21確認）Coohom｜Requirements for Uploading Copy Images to Generate Floor Plans（2026-08-21確認）Coohom｜Import Multiple Images to Generate Multi-floor Layouts（2026-08-21確認）Coohom｜Guide for Uploading CAD Floor Plan Files（2026-08-21確認）Autodesk｜DWG ファイル（2026-08-21確認）Autodesk｜BIM のメリット（2026-08-21確認）Autodesk｜BIM ソフト｜業界別 BIM 活用方法と事例国土交通省｜BIM図面審査の開始に向けて必要となる成果（2026-08-21確認）※対応形式、認識条件、UI名称、利用可能な機能は、製品・プラン・地域・バージョンにより変更される場合があります。実際の運用では、使用中の環境について最新の公式情報をご確認ください。
