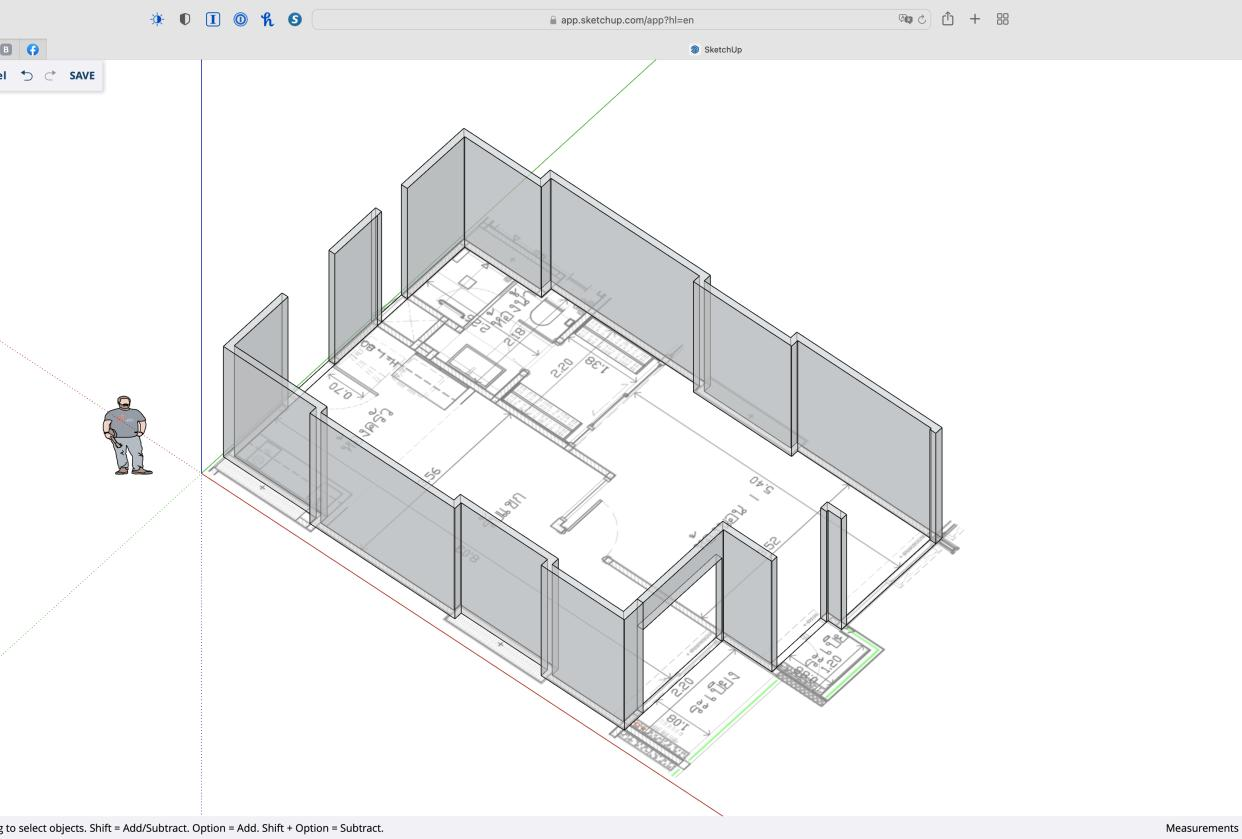

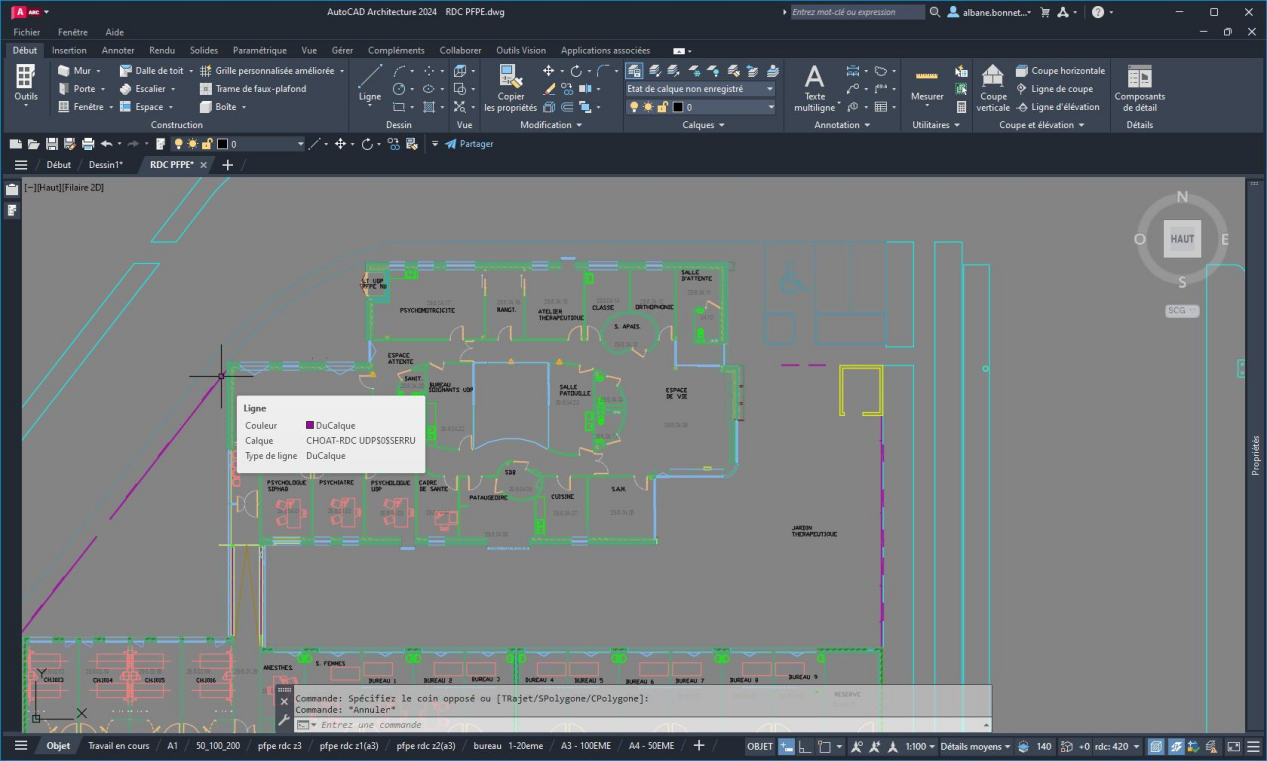

設計ソフト・ツールガイドDWG・DXFをSketchUpに読み込む方法｜CAD図面を3D化するときの注意点mi執筆者misaki公開日2026年8月25日インテリアデザインや住宅提案では、既存のCAD図面をもとに3D空間を作成する場面があります。新築住宅の平面図、リフォーム前の現況図、工務店や設計事務所から共有された図面など、2Dで作成された設計情報をSketchUpへ取り込み、家具配置や空間イメージの確認に活用するケースもあります。SketchUpは自由度の高い3Dモデリングツールですが、住宅や店舗空間をゼロから作成する場合、壁・床・開口部などを一つずつ作成する必要があります。そこで、CAD図面のDWG・DXFデータをSketchUpへ読み込み、既存の寸法情報や平面形状を3Dモデル作成の基準として利用する方法があります。ただし、DWG・DXFをインポートしただけで完成した3Dモデルが生成されるわけではありません。CAD図面には寸法線、文字、設備記号、補助線など、3D化には不要な情報も含まれているため、読み込み前後の整理が重要になります。この記事では、DWG・DXFをSketchUpへ読み込む流れから、インポート前に確認すべき単位・縮尺・レイヤー、面が作成できない原因、インテリア提案で効率的に活用するための考え方まで解説します。DWG・DXFをSketchUpで利用するメリットCAD図面をSketchUpへ取り込むメリットは、既存の設計情報を利用して3D空間作成の初期工程を効率化できることです。住宅や店舗を一から作成する場合、壁や柱、開口部などの位置を一つずつ確認しながら入力する必要がありますが、CAD図面を基準にすれば既存の平面情報を活用できます。インテリア提案では、家具を配置する前に部屋の大きさ、壁の位置、窓やドアの位置などを正確に再現する必要があります。例えば壁の長さが実際より短くなれば、ソファ前の余白や通路幅、収納家具の設置可否にも影響します。CAD図面をもとに3D化することで、設計時の寸法を基準に家具配置を検討しやすくなります。また、複数のレイアウト案を比較する場合も、同じ空間条件を使って検討できるため、案ごとに空間を作り直す負担を減らせます。一方で、読み込んだCADデータをそのまま完成モデルとして使うわけではありません。不要な線や情報を整理し、SketchUpで編集しやすい状態に整えることが、DWG・DXFを活用するうえで重要です。DWGとDXFの違い｜SketchUpへ読み込む前に知っておきたい基礎知識DWGとDXFは、どちらもCADで利用される代表的なファイル形式です。DWGはAutoCADなどで設計データを保存・管理するために広く使われています。一方、DXFは異なるCADソフト間で図面を交換するための形式として利用されることが多いのが特徴です。SketchUpへ読み込む場合、DWGとDXFのどちらが常に優れているというわけではありません。重要なのは、ファイル形式そのものよりも、図面が3D化しやすい状態に整理されているかどうかです。確認したいのは、壁や開口部など必要な情報が残っているか、不要な注釈や補助線が多すぎないか、レイヤーが整理されているか、単位や縮尺が明確になっているかという点です。つまり、「DWGならそのまま使える」「DXFなら問題なく3D化できる」と考えるのではなく、3D化する目的に合わせて元図面を確認することが重要です。SketchUpでDWG・DXFを読み込める環境を確認するDWG・DXFをインポートする前に、使用しているSketchUpの製品やプランで必要な機能が利用できるか確認しておきましょう。SketchUpは製品や契約条件によって利用できる機能が異なるため、すべての環境で同じようにDWG・DXFを扱えるとは限りません。また、同じDWG・DXF形式でも、使用したCADソフトやバージョンによってデータ構造が異なる場合があります。読み込みに問題がある場合は、ファイル形式だけでなく、SketchUp側の環境と元データの状態も確認する必要があります。特に業務で受け取った図面を利用する場合は、事前に使用環境とファイル形式を確認しておくと、インポート時のトラブルを減らせます。DWG・DXFを読み込む前にCAD図面側で確認することSketchUpへのインポートで問題が発生する原因は、読み込み操作だけとは限りません。元のCAD図面に含まれる情報量や線の状態、単位、レイヤー構成によって、読み込み後の作業量は大きく変わります。そのため、まず「何を3D化するための図面なのか」を明確にしましょう。インテリア提案なら、壁、柱、床、窓、ドアなど空間構築に必要な情報を中心に残し、3D化に不要な情報はできるだけ整理しておくと効率的です。3D化しやすい図面と注意が必要な図面建物の平面形状が明確な平面図や間取り図は、SketchUpで3D化する際に比較的扱いやすい図面です。壁や開口部の位置を確認しやすく、家具配置を目的としたモデルにも利用しやすいでしょう。一方、設備図や詳細な施工図、大規模な図面には、寸法、注釈、設備記号、補助線などが大量に含まれている場合があります。そのまま読み込むと必要な線を見つけにくくなるため、必要な範囲やレイヤーを整理してから利用するほうが効率的です。縮尺と単位を確認するDWG・DXFを読み込んだ後に起こりやすい問題の一つが、モデルサイズのずれです。CADではmm単位で作成されている図面も多いため、元データの単位とSketchUp側の設定が一致しているか確認しましょう。例えば、実際には3,000mmの壁が異なるスケールで読み込まれると、家具配置や通路幅の確認にも影響します。インポート前にCAD図面の作成単位と、SketchUpで指定する単位を把握しておくことが重要です。レイヤー構成を整理するCAD図面では、壁、建具、家具、寸法、文字、設備などがレイヤーごとに管理されていることがあります。しかし、3D化ではすべての情報が必要になるわけではありません。寸法線や注釈などを大量に残したまま読み込むと、SketchUp内で必要な線を選択しにくくなります。3D化に必要なレイヤーを中心に整理しておくことで、読み込み後の編集作業を進めやすくなります。SketchUpへDWG・DXFをインポートする具体的な手順CAD図面側の整理が終わったら、SketchUpへDWG・DXFファイルを読み込みます。ここで理解しておきたいのは、インポートは3Dモデル完成までの工程ではなく、CAD図面を3D化するためのスタート地点だということです。STEP1：SketchUpの環境と単位を確認するまず、使用しているSketchUpでDWG・DXFのインポート機能が利用できることを確認します。そのうえで、元のCAD図面がmm、cm、mなど、どの単位で作成されているかを確認しましょう。単位が不明なまま読み込むと、後からモデルサイズを確認して修正する必要が生じます。インポート前にCAD側の単位とSketchUp側で指定する単位を合わせておくことが、正確な3D化の基本です。STEP2：DWG・DXFファイルをインポートするSketchUpのインポート機能から、対象となるDWGまたはDXFファイルを選択します。読み込み時に設定項目が表示される場合は、元のCADデータに合わせて単位などを指定します。読み込みが完了すると、CAD図面の線情報がSketchUp上に配置されます。ただし、この段階では壁や床などの3D形状が完成しているわけではありません。表示されたデータには、壁位置や開口部だけでなく、寸法線、文字、設備記号などが含まれている場合があります。ここから3D化に必要な情報を整理していきます。STEP3：位置と縮尺を確認するDWG・DXFを読み込んだ後は、まず基準となる寸法を確認します。部屋の幅、壁の長さ、開口部の位置などをチェックし、元のCAD図面とSketchUp上の寸法が一致しているか確認しましょう。この確認を省略すると、後から家具を配置した際にソファが入らない、通路幅が不足する、収納家具を設置できないといった問題につながります。また、CAD図面が大きな座標を持っている場合、モデルが原点から離れた場所に配置されることもあります。必要に応じて作業しやすい位置へ整理しておくと、その後の操作がしやすくなります。STEP4：不要な線を整理するCAD図面には、3D化に必要のない寸法線、文字、設備記号、補助線、重複した線などが含まれている場合があります。家具配置が目的なら、壁、床、柱、窓、ドアなど空間構造に関わる情報を優先し、不要な線は削除または整理します。すべてのCAD情報をSketchUpへ残すのではなく、最終的な用途に必要な情報だけに絞ることで、選択や編集がしやすくなります。STEP5：線情報から壁や床を作成するSketchUpでは、閉じた線から面を作成し、その面を押し出すことで壁や床などの立体形状を作成できます。CAD図面の壁線を利用すれば、既存の平面情報を基準に空間の基本形状を作成できます。ただし、CADデータでは見た目ではつながっているように見えても、実際には線の端点がずれている場合があります。小さな隙間や重複した線があると、面が作成できないことがあります。その場合は、線の端点を修正したり、不要な線や重複線を削除したりして、SketchUpが閉じた形状として認識できる状態に整えます。DWG・DXFを読み込んだ後に3D化できない原因DWG・DXFをSketchUpへ取り込んでも、「面が作成できない」「必要な線を選択しにくい」「モデルが重い」「図面が見つからない」といった問題が発生することがあります。これらの問題は、SketchUpの操作だけでなく、元のCADデータの構造にも関係しています。CADは設計情報を管理するためのデータであり、SketchUpは立体形状を作成・編集するための環境なので、読み込み後に調整が必要になるのは自然なことです。線がつながらず面を作成できないSketchUpで床や壁を作成するには、線が閉じた形状になっている必要があります。しかし、CAD図面では端点がわずかにずれていたり、同じ位置に複数の線が重なっていたりすることがあります。見た目では閉じているように見えても、実際には隙間があると面は生成されません。線の接続状態を確認し、端点の修正や重複線の削除を行いましょう。図面情報が多すぎて操作しにくい施工図や詳細図には、3D化には不要な設備情報、寸法、注釈、補助線などが大量に含まれている場合があります。これらを整理せずに読み込むと、必要な壁線を選択しにくくなったり、操作時の反応が遅くなったりすることがあります。特に住宅全体や店舗のような情報量の多い図面では、インポート前の整理が重要です。読み込んだモデルが正しい位置に表示されないCAD図面が大きな座標を持っている場合、SketchUpへ読み込んだ際にモデルが原点から大きく離れることがあります。その結果、モデルを見つけにくくなったり、表示範囲が広がりすぎたりする場合があります。インテリア提案用なら、必要な空間だけを取り出し、作業しやすい位置に整理しておくと、その後のモデリングや家具配置を進めやすくなります。インテリア提案でCAD図面からSketchUpを使うときの注意点CAD図面をSketchUpへ取り込む目的は、単純に2D図面を3Dへ変換することではありません。インテリア提案では、その後に家具配置、素材変更、レイアウト比較、顧客への説明などが続きます。そのため、3Dモデルを作成する段階から「何を確認するためのモデルなのか」を決めておくことが重要です。目的が曖昧なまま細部まで作り込むと、制作時間が増え、提案や修正に使える時間が減ってしまいます。すべてを細かくモデリングする必要はないSketchUpは自由度が高く、細かな形状まで作り込めることが特徴です。一方、インテリア提案では施工図レベルの詳細なモデルが常に必要とは限りません。初回提案で重要なのは、部屋の広さ、家具サイズ、素材の印象、空間全体のバランスなどを確認できることです。例えば家具配置を検討する段階では、ソファの細かな装飾よりも、サイズや通路幅が適切かどうかのほうが重要です。モデル作成と提案作業を分けて考える実務では、3Dモデル制作と顧客向け提案を同じ工程として考える必要はありません。SketchUpは空間形状を自由に作成したり、特殊な形状を調整したりするモデリング工程で強みを発揮します。一方、インテリア提案では家具変更、素材比較、複数パターンの作成など、短時間で変更を繰り返す場面があります。そのため、工程ごとに適したツールを使い分ける方法もあります。CAD・SketchUp・3D提案ツールの役割を整理するCAD、SketchUp、3D提案ツールは、すべて3D空間に関わりますが、得意とする工程は異なります。CADは建物の寸法や図面情報を管理し、SketchUpはその情報をもとに立体空間を作成する工程に適しています。一方、インテリア提案では、家具変更や素材比較、複数案の検討など、モデル完成後の作業も多く発生します。そのため、提案工程では変更のしやすさや家具データの扱いやすさも重要になります。例えば、CADで正確な図面情報を管理し、SketchUpで空間構造を作成し、その後の提案工程では別の3Dインテリア提案ツールを利用するという分担が考えられます。SketchUpはモデリング、3D提案ツールは提案工程に向いているSketchUpは自由度の高いモデリングに向いているため、既存図面をもとに特殊な間取りを再現したり、細かな形状を調整したりする場面で活用できます。一方、家具を変更する、壁紙や床材を比較する、複数のレイアウト案を作成するといった提案工程では、変更作業の効率や家具データの扱いやすさも重要です。そのため、SketchUpで空間構造を作成し、提案工程では3Dインテリア提案ツールを活用する方法もあります。例えばCoohomでは、家具配置、素材変更、レンダリングなど、インテリア提案に必要な作業を一つの環境で進められます。これはSketchUpの代替という意味ではなく、「モデル制作」と「提案」という異なる目的に合わせて環境を使い分ける考え方です。CAD図面を活用した3D提案の効率を高める方法DWG・DXFをSketchUpへ読み込むことで、3Dモデル作成の初期工程を効率化できます。しかし、業務全体の効率を高めるには、読み込み後の家具配置や素材変更、修正作業まで考えてモデルを作成することが重要です。特にインテリア提案では、一度作成したモデルに対して顧客から変更依頼が入り、複数案を比較することもあります。そのため、最初から編集しやすい状態で管理しておくことが大切です。初期段階でデータを整理するCAD図面を読み込んだ後は、不要な情報を削除し、壁・床・建具など基本構造を整理します。また、家具や素材を追加する前に、モデルを適切な単位でグループ化しておくと、後から一部分だけ変更する作業がしやすくなります。壁・床・家具がすべて一体化した状態では、変更のたびに他の部分まで影響する可能性があります。3D提案では完成画像だけでなく、修正しやすいデータ構造も重要です。作業目的に合わせてツールを選択する住宅やインテリア提案では、「どのソフトが一番優れているか」ではなく、「どの工程で何を目的に使うか」を考えることが重要です。CADで図面情報を管理し、SketchUpで自由度の高い3Dモデルを作成し、必要に応じて提案向けの3D環境を利用するという分担も一つの方法です。特に初回提案や商談では、制作者が正確なモデルを作れることだけでなく、顧客が短時間で完成イメージを理解できることも求められます。工程ごとの役割を整理することで、過度なモデリング作業を減らし、効率的な3D提案につなげられます。まとめDWG・DXFをSketchUpへ読み込むことで、既存のCAD図面を活用しながら3D空間を効率的に作成できます。特に住宅や店舗のインテリア提案では、既存の寸法情報を利用できることが大きなメリットです。ただし、CAD図面はそのまま完成した3Dモデルになるわけではありません。縮尺や単位の確認、レイヤー整理、不要情報の削除、線の修正など、読み込み前後の調整が必要です。また、インテリア提案では、正確な空間を再現するだけでなく、家具配置、素材変更、レイアウト比較、顧客への説明まで考えてモデルを作成する必要があります。CAD、SketchUp、3D提案ツールにはそれぞれ適した役割があります。目的に合わせて使い分けることで、CADで蓄積された設計情報を3D空間の制作や提案業務へ効率的につなげられます。FAQQ1. SketchUpでDWG・DXFファイルを読み込めますか？SketchUpでは、対応している環境でDWG・DXFファイルを利用できます。ただし、読み込んだデータが自動的に完成した3Dモデルになるわけではありません。縮尺や単位を確認し、不要なデータを整理したうえで、壁や床などの3D要素を作成する必要があります。Q2. DWGとDXFはどちらを使えばいいですか？DWGとDXFはどちらもCADデータとして利用される形式です。DWGは設計データの管理に、DXFは異なるCAD環境間でのデータ交換に利用されることが多いという違いがあります。SketchUpへ読み込む場合は、形式そのものよりも、不要情報が整理されているか、単位や縮尺が正しいかを確認することが重要です。Q3. CAD図面を読み込んだのに面が作成できない原因は何ですか？主な原因は、線が完全につながっていないことです。CAD図面では、端点のわずかなずれや重複した線が存在する場合があります。線の接続状態を確認し、不要な線を削除したり端点を修正したりして、SketchUpが閉じた形状として認識できる状態に整えましょう。Q4. CADとSketchUpはどちらを使うべきですか？CADは図面作成や設計情報の管理、SketchUpは3D空間の作成や形状確認に向いています。用途が異なるため、どちらか一方だけを選ぶのではなく、CADで正確な情報を管理し、SketchUpで3D化するという使い分けもできます。Q5. DWG・DXFから作ったSketchUpモデルをそのまま提案に使えますか？基本的な空間形状は利用できますが、家具配置、素材設定、レイアウト調整など、提案用途に合わせた作業が必要です。特に複数案を比較する場合は、モデリング工程と提案工程を分けて考えることで、修正作業を効率化しやすくなります。関連記事SketchUpに家具モデルを追加する方法｜3D Warehouse・メーカー素材の探し方と選び方、管理・活用のポイントを解説SketchUpの3Dモデル形式を比較｜SKP・OBJ・FBX・3DSの違いと変換時の注意点、家具・建材データの選び方を解説SketchUpモデルを軽量化する方法｜家具・テクスチャ・不要データを整理して動作を改善するポイントを解説
インテリアデザインや住宅提案では、既存のCAD図面をもとに3D空間を作成する場面があります。新築住宅の平面図、リフォーム前の現況図、工務店や設計事務所から共有された図面など、2Dで作成された設計情報をSketchUpへ取り込み、家具配置や空間イメージの確認に活用するケースもあります。SketchUpは自由度の高い3Dモデリングツールですが、住宅や店舗空間をゼロから作成する場合、壁・床・開口部などを一つずつ作成する必要があります。そこで、CAD図面のDWG・DXFデータをSketchUpへ読み込み、既存の寸法情報や平面形状を3Dモデル作成の基準として利用する方法があります。ただし、DWG・DXFをインポートしただけで完成した3Dモデルが生成されるわけではありません。CAD図面には寸法線、文字、設備記号、補助線など、3D化には不要な情報も含まれているため、読み込み前後の整理が重要になります。この記事では、DWG・DXFをSketchUpへ読み込む流れから、インポート前に確認すべき単位・縮尺・レイヤー、面が作成できない原因、インテリア提案で効率的に活用するための考え方まで解説します。DWG・DXFをSketchUpで利用するメリットCAD図面をSketchUpへ取り込むメリットは、既存の設計情報を利用して3D空間作成の初期工程を効率化できることです。住宅や店舗を一から作成する場合、壁や柱、開口部などの位置を一つずつ確認しながら入力する必要がありますが、CAD図面を基準にすれば既存の平面情報を活用できます。インテリア提案では、家具を配置する前に部屋の大きさ、壁の位置、窓やドアの位置などを正確に再現する必要があります。例えば壁の長さが実際より短くなれば、ソファ前の余白や通路幅、収納家具の設置可否にも影響します。CAD図面をもとに3D化することで、設計時の寸法を基準に家具配置を検討しやすくなります。また、複数のレイアウト案を比較する場合も、同じ空間条件を使って検討できるため、案ごとに空間を作り直す負担を減らせます。一方で、読み込んだCADデータをそのまま完成モデルとして使うわけではありません。不要な線や情報を整理し、SketchUpで編集しやすい状態に整えることが、DWG・DXFを活用するうえで重要です。DWGとDXFの違い｜SketchUpへ読み込む前に知っておきたい基礎知識DWGとDXFは、どちらもCADで利用される代表的なファイル形式です。DWGはAutoCADなどで設計データを保存・管理するために広く使われています。一方、DXFは異なるCADソフト間で図面を交換するための形式として利用されることが多いのが特徴です。SketchUpへ読み込む場合、DWGとDXFのどちらが常に優れているというわけではありません。重要なのは、ファイル形式そのものよりも、図面が3D化しやすい状態に整理されているかどうかです。確認したいのは、壁や開口部など必要な情報が残っているか、不要な注釈や補助線が多すぎないか、レイヤーが整理されているか、単位や縮尺が明確になっているかという点です。つまり、「DWGならそのまま使える」「DXFなら問題なく3D化できる」と考えるのではなく、3D化する目的に合わせて元図面を確認することが重要です。SketchUpでDWG・DXFを読み込める環境を確認するDWG・DXFをインポートする前に、使用しているSketchUpの製品やプランで必要な機能が利用できるか確認しておきましょう。SketchUpは製品や契約条件によって利用できる機能が異なるため、すべての環境で同じようにDWG・DXFを扱えるとは限りません。また、同じDWG・DXF形式でも、使用したCADソフトやバージョンによってデータ構造が異なる場合があります。読み込みに問題がある場合は、ファイル形式だけでなく、SketchUp側の環境と元データの状態も確認する必要があります。特に業務で受け取った図面を利用する場合は、事前に使用環境とファイル形式を確認しておくと、インポート時のトラブルを減らせます。DWG・DXFを読み込む前にCAD図面側で確認することSketchUpへのインポートで問題が発生する原因は、読み込み操作だけとは限りません。元のCAD図面に含まれる情報量や線の状態、単位、レイヤー構成によって、読み込み後の作業量は大きく変わります。そのため、まず「何を3D化するための図面なのか」を明確にしましょう。インテリア提案なら、壁、柱、床、窓、ドアなど空間構築に必要な情報を中心に残し、3D化に不要な情報はできるだけ整理しておくと効率的です。3D化しやすい図面と注意が必要な図面建物の平面形状が明確な平面図や間取り図は、SketchUpで3D化する際に比較的扱いやすい図面です。壁や開口部の位置を確認しやすく、家具配置を目的としたモデルにも利用しやすいでしょう。一方、設備図や詳細な施工図、大規模な図面には、寸法、注釈、設備記号、補助線などが大量に含まれている場合があります。そのまま読み込むと必要な線を見つけにくくなるため、必要な範囲やレイヤーを整理してから利用するほうが効率的です。縮尺と単位を確認するDWG・DXFを読み込んだ後に起こりやすい問題の一つが、モデルサイズのずれです。CADではmm単位で作成されている図面も多いため、元データの単位とSketchUp側の設定が一致しているか確認しましょう。例えば、実際には3,000mmの壁が異なるスケールで読み込まれると、家具配置や通路幅の確認にも影響します。インポート前にCAD図面の作成単位と、SketchUpで指定する単位を把握しておくことが重要です。レイヤー構成を整理するCAD図面では、壁、建具、家具、寸法、文字、設備などがレイヤーごとに管理されていることがあります。しかし、3D化ではすべての情報が必要になるわけではありません。寸法線や注釈などを大量に残したまま読み込むと、SketchUp内で必要な線を選択しにくくなります。3D化に必要なレイヤーを中心に整理しておくことで、読み込み後の編集作業を進めやすくなります。SketchUpへDWG・DXFをインポートする具体的な手順CAD図面側の整理が終わったら、SketchUpへDWG・DXFファイルを読み込みます。ここで理解しておきたいのは、インポートは3Dモデル完成までの工程ではなく、CAD図面を3D化するためのスタート地点だということです。STEP1：SketchUpの環境と単位を確認するまず、使用しているSketchUpでDWG・DXFのインポート機能が利用できることを確認します。そのうえで、元のCAD図面がmm、cm、mなど、どの単位で作成されているかを確認しましょう。単位が不明なまま読み込むと、後からモデルサイズを確認して修正する必要が生じます。インポート前にCAD側の単位とSketchUp側で指定する単位を合わせておくことが、正確な3D化の基本です。STEP2：DWG・DXFファイルをインポートするSketchUpのインポート機能から、対象となるDWGまたはDXFファイルを選択します。読み込み時に設定項目が表示される場合は、元のCADデータに合わせて単位などを指定します。読み込みが完了すると、CAD図面の線情報がSketchUp上に配置されます。ただし、この段階では壁や床などの3D形状が完成しているわけではありません。表示されたデータには、壁位置や開口部だけでなく、寸法線、文字、設備記号などが含まれている場合があります。ここから3D化に必要な情報を整理していきます。STEP3：位置と縮尺を確認するDWG・DXFを読み込んだ後は、まず基準となる寸法を確認します。部屋の幅、壁の長さ、開口部の位置などをチェックし、元のCAD図面とSketchUp上の寸法が一致しているか確認しましょう。この確認を省略すると、後から家具を配置した際にソファが入らない、通路幅が不足する、収納家具を設置できないといった問題につながります。また、CAD図面が大きな座標を持っている場合、モデルが原点から離れた場所に配置されることもあります。必要に応じて作業しやすい位置へ整理しておくと、その後の操作がしやすくなります。STEP4：不要な線を整理するCAD図面には、3D化に必要のない寸法線、文字、設備記号、補助線、重複した線などが含まれている場合があります。家具配置が目的なら、壁、床、柱、窓、ドアなど空間構造に関わる情報を優先し、不要な線は削除または整理します。すべてのCAD情報をSketchUpへ残すのではなく、最終的な用途に必要な情報だけに絞ることで、選択や編集がしやすくなります。STEP5：線情報から壁や床を作成するSketchUpでは、閉じた線から面を作成し、その面を押し出すことで壁や床などの立体形状を作成できます。CAD図面の壁線を利用すれば、既存の平面情報を基準に空間の基本形状を作成できます。ただし、CADデータでは見た目ではつながっているように見えても、実際には線の端点がずれている場合があります。小さな隙間や重複した線があると、面が作成できないことがあります。その場合は、線の端点を修正したり、不要な線や重複線を削除したりして、SketchUpが閉じた形状として認識できる状態に整えます。DWG・DXFを読み込んだ後に3D化できない原因DWG・DXFをSketchUpへ取り込んでも、「面が作成できない」「必要な線を選択しにくい」「モデルが重い」「図面が見つからない」といった問題が発生することがあります。これらの問題は、SketchUpの操作だけでなく、元のCADデータの構造にも関係しています。CADは設計情報を管理するためのデータであり、SketchUpは立体形状を作成・編集するための環境なので、読み込み後に調整が必要になるのは自然なことです。線がつながらず面を作成できないSketchUpで床や壁を作成するには、線が閉じた形状になっている必要があります。しかし、CAD図面では端点がわずかにずれていたり、同じ位置に複数の線が重なっていたりすることがあります。見た目では閉じているように見えても、実際には隙間があると面は生成されません。線の接続状態を確認し、端点の修正や重複線の削除を行いましょう。図面情報が多すぎて操作しにくい施工図や詳細図には、3D化には不要な設備情報、寸法、注釈、補助線などが大量に含まれている場合があります。これらを整理せずに読み込むと、必要な壁線を選択しにくくなったり、操作時の反応が遅くなったりすることがあります。特に住宅全体や店舗のような情報量の多い図面では、インポート前の整理が重要です。読み込んだモデルが正しい位置に表示されないCAD図面が大きな座標を持っている場合、SketchUpへ読み込んだ際にモデルが原点から大きく離れることがあります。その結果、モデルを見つけにくくなったり、表示範囲が広がりすぎたりする場合があります。インテリア提案用なら、必要な空間だけを取り出し、作業しやすい位置に整理しておくと、その後のモデリングや家具配置を進めやすくなります。インテリア提案でCAD図面からSketchUpを使うときの注意点CAD図面をSketchUpへ取り込む目的は、単純に2D図面を3Dへ変換することではありません。インテリア提案では、その後に家具配置、素材変更、レイアウト比較、顧客への説明などが続きます。そのため、3Dモデルを作成する段階から「何を確認するためのモデルなのか」を決めておくことが重要です。目的が曖昧なまま細部まで作り込むと、制作時間が増え、提案や修正に使える時間が減ってしまいます。すべてを細かくモデリングする必要はないSketchUpは自由度が高く、細かな形状まで作り込めることが特徴です。一方、インテリア提案では施工図レベルの詳細なモデルが常に必要とは限りません。初回提案で重要なのは、部屋の広さ、家具サイズ、素材の印象、空間全体のバランスなどを確認できることです。例えば家具配置を検討する段階では、ソファの細かな装飾よりも、サイズや通路幅が適切かどうかのほうが重要です。モデル作成と提案作業を分けて考える実務では、3Dモデル制作と顧客向け提案を同じ工程として考える必要はありません。SketchUpは空間形状を自由に作成したり、特殊な形状を調整したりするモデリング工程で強みを発揮します。一方、インテリア提案では家具変更、素材比較、複数パターンの作成など、短時間で変更を繰り返す場面があります。そのため、工程ごとに適したツールを使い分ける方法もあります。CAD・SketchUp・3D提案ツールの役割を整理するCAD、SketchUp、3D提案ツールは、すべて3D空間に関わりますが、得意とする工程は異なります。CADは建物の寸法や図面情報を管理し、SketchUpはその情報をもとに立体空間を作成する工程に適しています。一方、インテリア提案では、家具変更や素材比較、複数案の検討など、モデル完成後の作業も多く発生します。そのため、提案工程では変更のしやすさや家具データの扱いやすさも重要になります。例えば、CADで正確な図面情報を管理し、SketchUpで空間構造を作成し、その後の提案工程では別の3Dインテリア提案ツールを利用するという分担が考えられます。SketchUpはモデリング、3D提案ツールは提案工程に向いているSketchUpは自由度の高いモデリングに向いているため、既存図面をもとに特殊な間取りを再現したり、細かな形状を調整したりする場面で活用できます。一方、家具を変更する、壁紙や床材を比較する、複数のレイアウト案を作成するといった提案工程では、変更作業の効率や家具データの扱いやすさも重要です。そのため、SketchUpで空間構造を作成し、提案工程では3Dインテリア提案ツールを活用する方法もあります。例えばCoohomでは、家具配置、素材変更、レンダリングなど、インテリア提案に必要な作業を一つの環境で進められます。これはSketchUpの代替という意味ではなく、「モデル制作」と「提案」という異なる目的に合わせて環境を使い分ける考え方です。CAD図面を活用した3D提案の効率を高める方法DWG・DXFをSketchUpへ読み込むことで、3Dモデル作成の初期工程を効率化できます。しかし、業務全体の効率を高めるには、読み込み後の家具配置や素材変更、修正作業まで考えてモデルを作成することが重要です。特にインテリア提案では、一度作成したモデルに対して顧客から変更依頼が入り、複数案を比較することもあります。そのため、最初から編集しやすい状態で管理しておくことが大切です。初期段階でデータを整理するCAD図面を読み込んだ後は、不要な情報を削除し、壁・床・建具など基本構造を整理します。また、家具や素材を追加する前に、モデルを適切な単位でグループ化しておくと、後から一部分だけ変更する作業がしやすくなります。壁・床・家具がすべて一体化した状態では、変更のたびに他の部分まで影響する可能性があります。3D提案では完成画像だけでなく、修正しやすいデータ構造も重要です。作業目的に合わせてツールを選択する住宅やインテリア提案では、「どのソフトが一番優れているか」ではなく、「どの工程で何を目的に使うか」を考えることが重要です。CADで図面情報を管理し、SketchUpで自由度の高い3Dモデルを作成し、必要に応じて提案向けの3D環境を利用するという分担も一つの方法です。特に初回提案や商談では、制作者が正確なモデルを作れることだけでなく、顧客が短時間で完成イメージを理解できることも求められます。工程ごとの役割を整理することで、過度なモデリング作業を減らし、効率的な3D提案につなげられます。まとめDWG・DXFをSketchUpへ読み込むことで、既存のCAD図面を活用しながら3D空間を効率的に作成できます。特に住宅や店舗のインテリア提案では、既存の寸法情報を利用できることが大きなメリットです。ただし、CAD図面はそのまま完成した3Dモデルになるわけではありません。縮尺や単位の確認、レイヤー整理、不要情報の削除、線の修正など、読み込み前後の調整が必要です。また、インテリア提案では、正確な空間を再現するだけでなく、家具配置、素材変更、レイアウト比較、顧客への説明まで考えてモデルを作成する必要があります。CAD、SketchUp、3D提案ツールにはそれぞれ適した役割があります。目的に合わせて使い分けることで、CADで蓄積された設計情報を3D空間の制作や提案業務へ効率的につなげられます。FAQQ1. SketchUpでDWG・DXFファイルを読み込めますか？SketchUpでは、対応している環境でDWG・DXFファイルを利用できます。ただし、読み込んだデータが自動的に完成した3Dモデルになるわけではありません。縮尺や単位を確認し、不要なデータを整理したうえで、壁や床などの3D要素を作成する必要があります。Q2. DWGとDXFはどちらを使えばいいですか？DWGとDXFはどちらもCADデータとして利用される形式です。DWGは設計データの管理に、DXFは異なるCAD環境間でのデータ交換に利用されることが多いという違いがあります。SketchUpへ読み込む場合は、形式そのものよりも、不要情報が整理されているか、単位や縮尺が正しいかを確認することが重要です。Q3. CAD図面を読み込んだのに面が作成できない原因は何ですか？主な原因は、線が完全につながっていないことです。CAD図面では、端点のわずかなずれや重複した線が存在する場合があります。線の接続状態を確認し、不要な線を削除したり端点を修正したりして、SketchUpが閉じた形状として認識できる状態に整えましょう。Q4. CADとSketchUpはどちらを使うべきですか？CADは図面作成や設計情報の管理、SketchUpは3D空間の作成や形状確認に向いています。用途が異なるため、どちらか一方だけを選ぶのではなく、CADで正確な情報を管理し、SketchUpで3D化するという使い分けもできます。Q5. DWG・DXFから作ったSketchUpモデルをそのまま提案に使えますか？基本的な空間形状は利用できますが、家具配置、素材設定、レイアウト調整など、提案用途に合わせた作業が必要です。特に複数案を比較する場合は、モデリング工程と提案工程を分けて考えることで、修正作業を効率化しやすくなります。関連記事SketchUpに家具モデルを追加する方法｜3D Warehouse・メーカー素材の探し方と選び方、管理・活用のポイントを解説SketchUpの3Dモデル形式を比較｜SKP・OBJ・FBX・3DSの違いと変換時の注意点、家具・建材データの選び方を解説SketchUpモデルを軽量化する方法｜家具・テクスチャ・不要データを整理して動作を改善するポイントを解説
