平面図で確認できるのは、家具が収まるか、通路が取れるかという平面上の整合です。圧迫感や視線の抜け、窓との関係は、高さと人の目線を入れて初めて見えてきます。私が家具配置を検討するときも、CADやBIMで寸法を押さえた後、3Dで入口・座位・移動中の見え方を確かめます。ただし、3Dは寸法、照度、素材の実物確認を代替するものではありません。何を3Dで判断し、何を図面や現物へ戻すか。その線引きまで含めて使うことが、手戻りを減らす近道です。

家具配置を考えるとき、最初に開くのはたいてい平面図です。ソファ、テーブル、テレビボードを長方形で置き、通路幅と扉の可動域を確かめる。ここまでは数字で判断できますし、むしろ3Dより平面図のほうが早く、正確です。

それでも、設計事務所や工務店の方と話していると、「図面上は問題なかったのに、実際に置くと思ったより窮屈だった」という話が出てきます。私自身、家具配置を見るときに厄介だと感じるのは、寸法が間違っているケースより、寸法は合っているのに印象が合わないケースです。図面に誤りがないだけに、どの段階で気づけばよかったのかが分かりにくい。

平面図は「置ける」ことを教えてくれます。でも、置いた家具が壁のように見えるか、入口から窓へ視線が抜けるか、座ったときに照明が視界へ入るかまでは教えてくれません。この記事では、圧迫感、視線、採光、空間の焦点を、どの図面と3D機能で、どの順番に確かめるかを、設計の流れに沿って整理します。

一見すると、3Dに起こせば答えが出るように思えます。ただ、実務では少し事情が違います。寸法や干渉はCAD・BIMのほうが確実で、照度や日射量は専門ソフト、素材の色と触感は実物でなければ決められません。3Dの役割は、すべてを一つの画面で完結させることではなく、変更しやすい段階で「このまま進めると気になるかもしれない部分」を見つけること。まずここを外さないようにします。

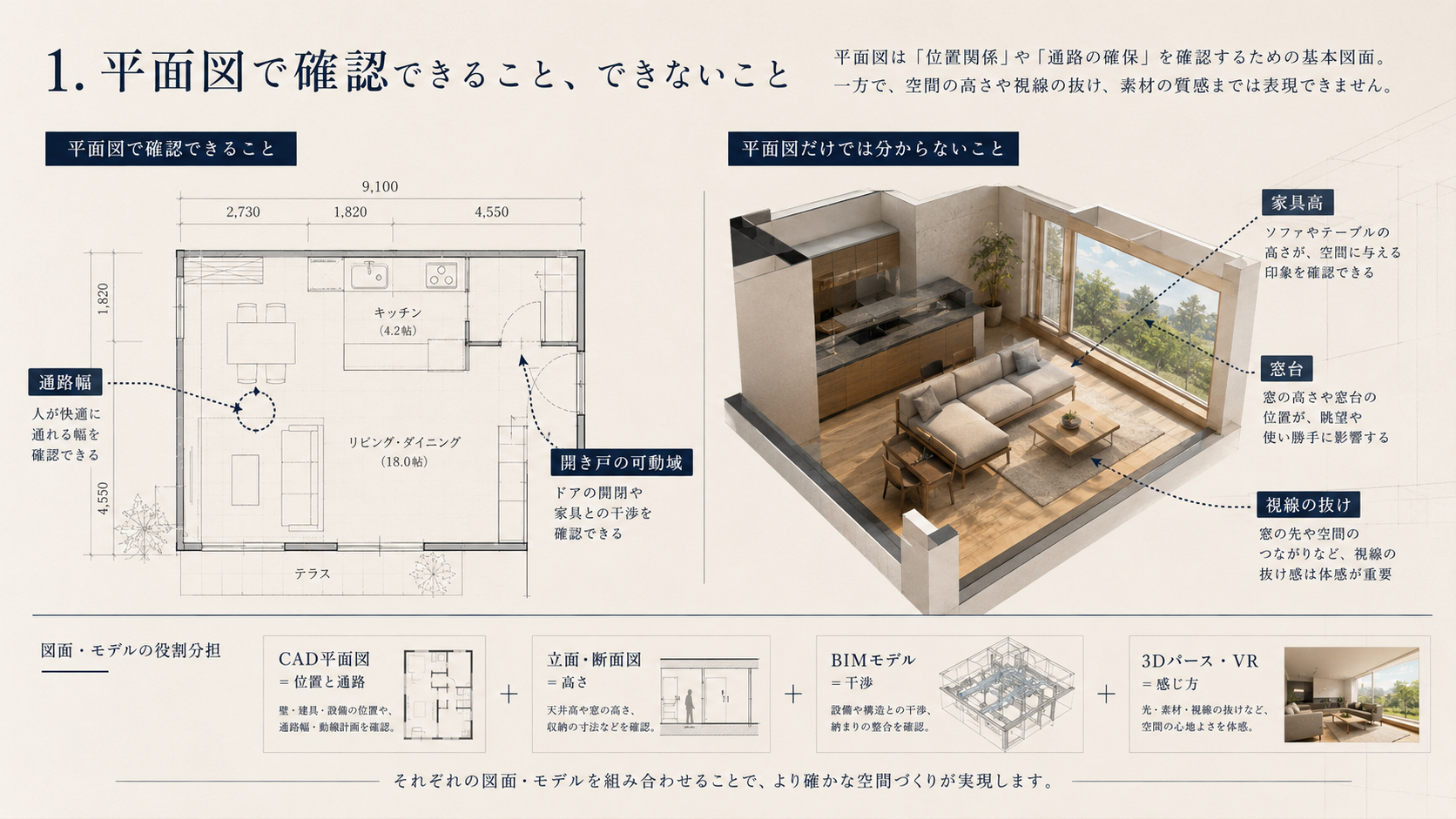

1. 平面図で確認できること、できないこと

平面図でまず見るのは、家具の幅と奥行き、周囲の余白です。人がすれ違う主動線なら550〜600mm程度、片側だけ通る補助動線でも450mmほどを一つの目安にし、開き戸の弧や引き戸の範囲へ家具がかからないかを追います。毎日の使いにくさは、この段階でかなり拾えます。

ただし、平面図からは高さ方向が抜けています。天井高、梁下、窓台、家具高。平面上では同じ長方形でも、高さ1,800mmの収納と700mmのローボードでは、入口から見たときの空間の分かれ方がまるで違います。窓台900mmの前に背もたれ1,000mmのソファを置けば、寸法上は壁際に収まっていても、窓の下部を隠してしまう。吊り戸棚が梁下へ納まらないこともあります。

ここで私は、平面図を3Dへ置き換えるのではなく、役割を重ねるように考えています。平面位置と通路はCAD平面図、高さは立面図・断面図、梁や下がり天井との立体的な干渉はBIM。そのうえで、人の目線にカメラを置き、家具が空間に「収まって見えるか」を3Dで確かめます。図面で「入る」を確認し、3Dで「どう感じるか」を見る。この順番なら、見栄えのためにモデルを作り込みすぎずに済みます。

すべての家具を初期段階から細かく決める必要もありません。先に確認したいのは、大型収納、窓前のソファ、ダイニングと建具の関係など、後で動かすと内装や電気計画まで変わる部分です。小物や可動家具の細部は後でも調整できます。どこで正確さを優先し、どこで提案速度を優先するか。この切り分けが、3Dの作業量を左右します。

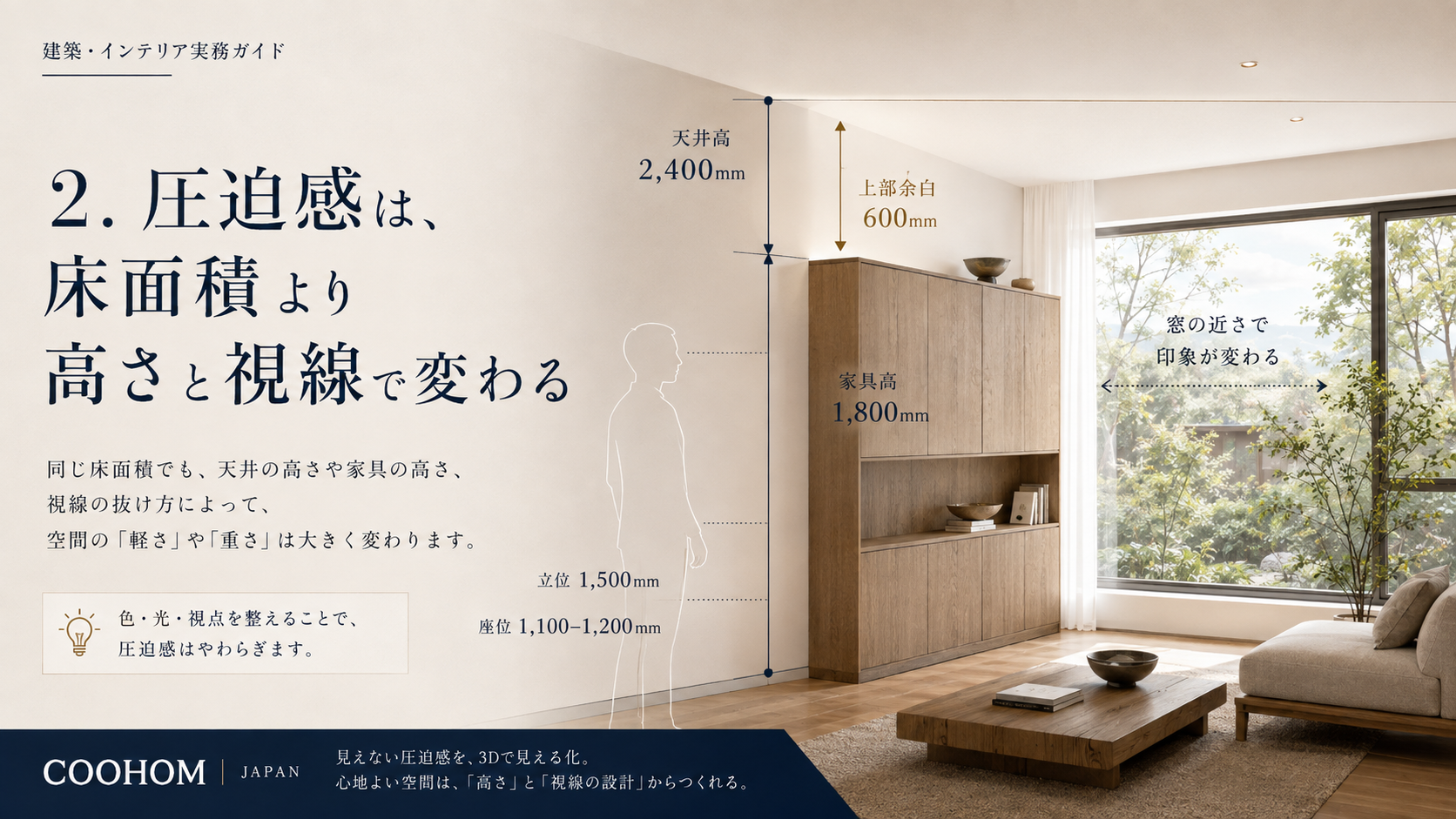

2. 圧迫感は、床面積より高さと視線で変わる

「圧迫感を減らしたい」と言われると、家具を減らすことが一番分かりやすい答えに見えます。けれど、収納を減らした結果、入居後に背の高い棚を買い足すなら、問題を後工程へ送っただけです。私が先に見るのは、家具高と天井高の比例、視線が奥へ抜けるか、窓からの光を遮らないか。この三つです。

例えば天井2,400mmの部屋に高さ1,800mmの収納を置けば、上部には600mmの余白が残ります。数字だけを見ると十分に思えますが、同じ600mmでも、壁と家具が濃色なら重く見え、窓や明るい壁が近ければ抜けて見えます。立面図で寸法を確認した後、立位なら1,500mm前後、座位なら1,100〜1,200mm程度までカメラを下げ、家具上部の余白が帯としてどう見えるかを確かめます。

高さは、家具と天井だけの関係でもありません。収納の上端がダウンライトに近いと、壁面へ意図しない影が出ることがあります。ペンダント照明も、図面上では家具と干渉していなくても、座った位置から見ると視界の中央に入る。天井、窓、照明、人の目線を別々に確認すると、最後に組み合わせたときの違和感が残ります。

高さまわりは確認項目が散らばりやすいので、私は順番を固定しています。まず天井高と梁下、次に窓台と家具高、梁・柱との干渉、照明の位置、最後に入口と座位からの見え方。この順に図面と3Dを往復すると、「窓との関係は見たのに、梁下を忘れた」という抜けが減ります。便利な機能を増やすより、この往復を短くするほうが実務では効きます。

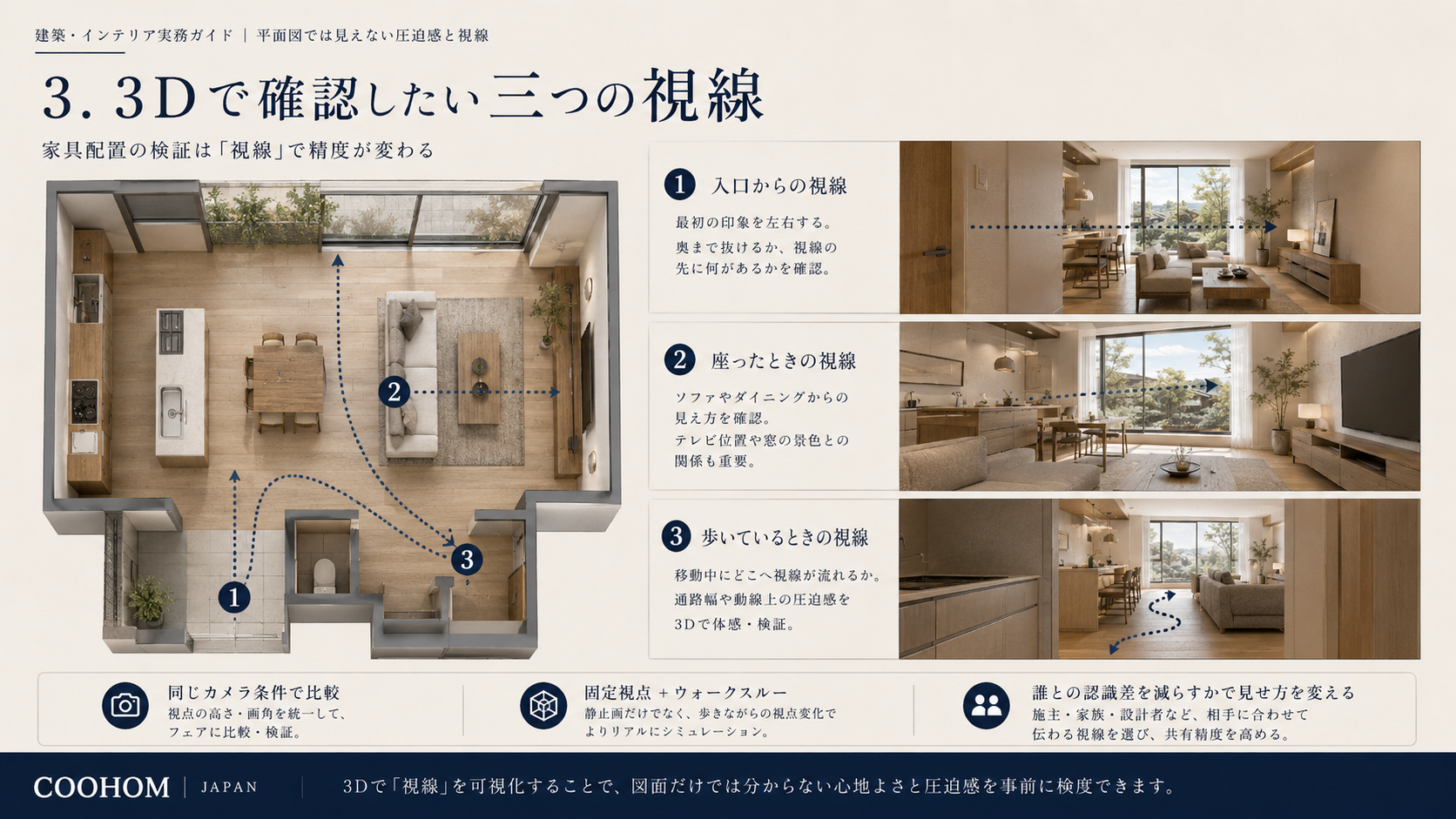

3. 3Dで確認したい三つの視線

視線は、平面図に矢印を一本引けば終わるものではありません。立つ位置と目線の高さが変われば、見えるものも変わります。家具配置では、入口、座った位置、歩いている途中の三つを分けて見るようにしています。

3.1 入口から見た第一印象

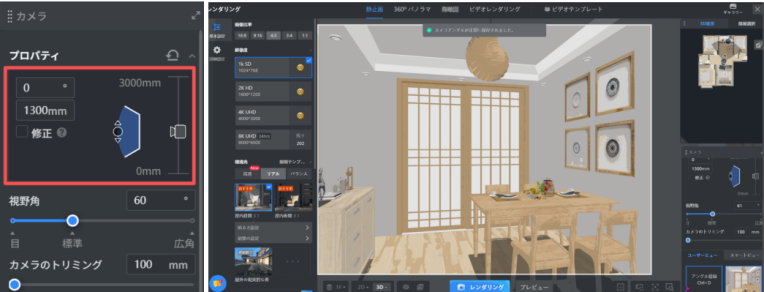

入口では、ドアを開けた瞬間に何が見えるかを確認します。背の高い収納の側面が正面に来るのか、窓や意図した壁面へ視線が抜けるのか。3Dカメラをドアの内側、目線1,500mm前後に置き、案ごとに同じ位置・同じ画角で比べます。カメラ条件が違えば、家具配置ではなく撮り方の差を見てしまうからです。

ただ、入口から遠くまで見えることが、いつも正解とは限りません。玄関から生活感の強い収納やキッチン内部まで見通せるなら、むしろ視線を止めたほうが落ち着きます。開放感を優先するのか、見せたくない範囲を隠すのか。入口視点は、広さを競うためではなく、その選択が意図どおりかを見るために使います。

3.2 座ったときの視線

ソファやダイニングでは、立位より目線が400〜500mmほど下がります。立っていると気にならなかった収納の側面が近く見えたり、テレビを見上げる角度になったりする。暮らしの時間を考えると、立位より座位のほうを丁寧に見たい部屋も多いはずです。

Coohomで視点を切り替えていると、数値では説明しにくい違和感が出ることがあります。窓は見えているのに、ソファへ座るとテーブルの天板と収納が重なって視線が止まる。照明の高さは合っているのに、ペンダントが窓景の中央へ入る。そういうときは、家具を大きく動かす前に、数十センチずらす、高さを少し下げる、といった小さな調整から試します。3Dは正解を出すというより、どこを動かせば印象が変わるかを探る場所です。

3.3 歩いているときの視線

静止画では、入口からリビング中央、ダイニング、窓前へ進む途中の変化が途切れます。ウォークスルーでゆっくり移動すると、家具の背面が急に視界を占める瞬間、角が動線へ張り出す場所、見えていた窓が途中で隠れる位置が分かります。

固定視点とウォークスルーは、同じものを豪華に見せるための機能ではありません。固定視点はA案とB案を同じ条件で比べるのに向き、ウォークスルーは途中で起こる違和感を拾うのに向きます。施主と入口の印象を決めたいのか、施工側と通り抜けを確認したいのか。誰との認識差を減らすかによって、見せ方を変えます。

4. 窓と採光は、家具を置いた後に変わる

窓の前に何を置くかで、光の量だけでなく、窓そのものの存在感も変わります。背の高い家具を寄せれば、窓が隠れて空間は閉じて見える。窓台より低い家具でまとめると、窓のラインが残り、同じ床面積でも奥行きを感じやすくなります。家具配置と採光は、別々の検討項目ではありません。

最初にCAD立面図で、窓の高さ・幅・窓台を押さえます。カーテンのたまり、取っ手の操作、エアコンや庇など、窓まわりの固定条件も忘れやすいところです。そのうえで3D空間へ家具を置き、住戸の方位に合わせて午前・正午・午後の影を同じカメラ位置で比べる。夜は室内照明を入れ、焦点にしたい場所と作業面が暗くならないかを見ます。

私自身、光の設定は「きれいな一枚を作る作業」より、家具を置いた後に窓の働きがどう変わるかを見るために使うことが多いです。ただし、ここで分かるのは明暗の傾向まで。正確な照度や日射量が必要なら、環境シミュレーションへ戻します。3Dで当たりをつけ、数値が必要な場面だけ専門ソフトで裏を取る。この線引きがないと、見た目の説得力を性能保証のように扱ってしまいます。

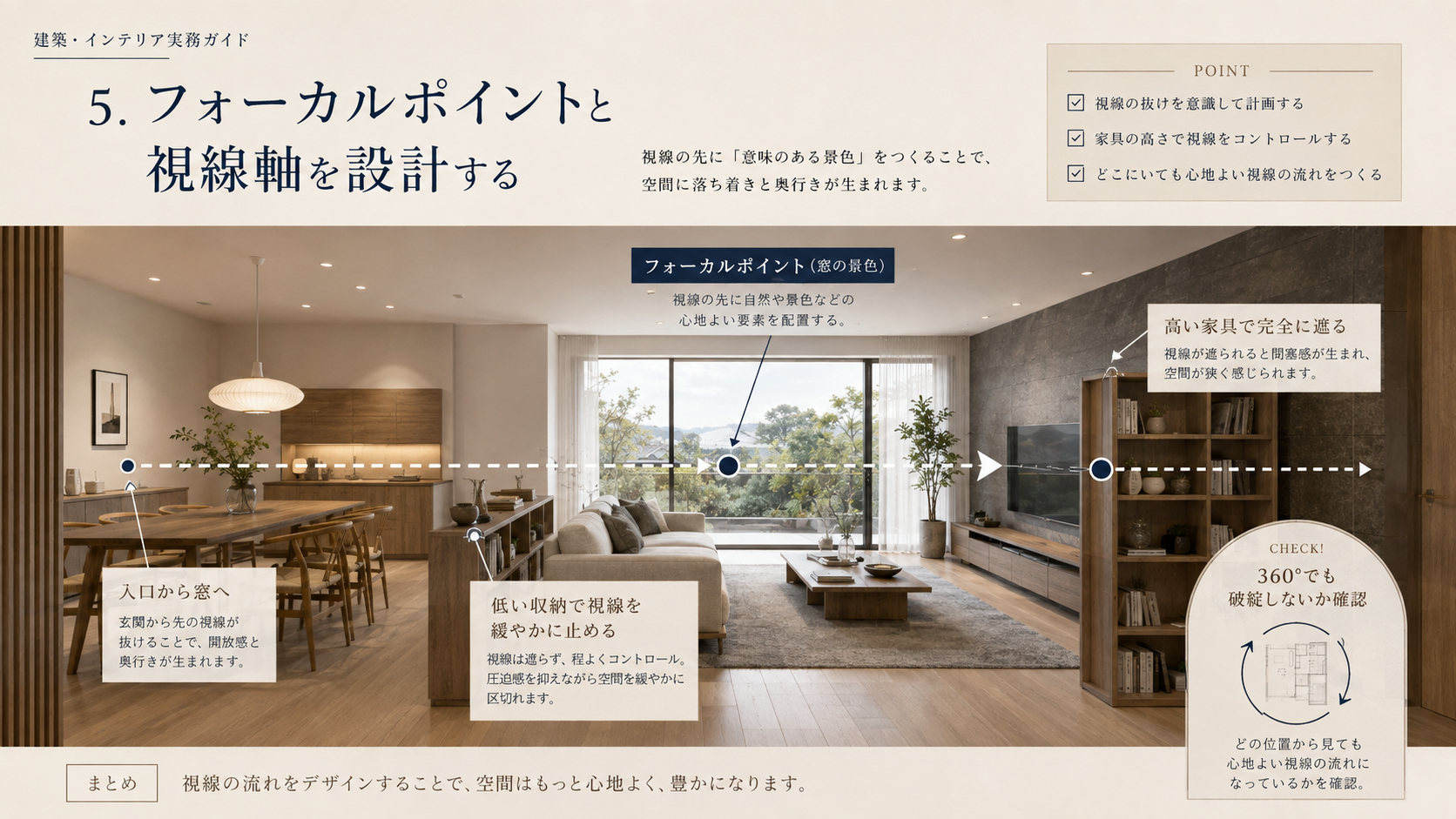

5. フォーカルポイントと視線軸を設計する

視線を確認したら、次はどこへ導くかを考えます。フォーカルポイントは、部屋に入ったとき自然に目が向く場所です。窓の景色、テレビ壁、アート、飾り棚。焦点が一つ定まると、家具が多少多くても空間はまとまりやすくなります。逆に焦点が曖昧だと、物量を減らしても、どこか落ち着かない。

入口、ソファ、ダイニングの視点を保存し、それぞれから何が最初に見えるかを確かめます。入口から窓へ、ソファからテレビへ、といった視線軸の上に見せたいものを置き、手前に背の高い家具を入れない。隠したい場所には、低い収納で緩やかに止めるのか、高い家具で完全に遮るのかを選びます。

ここで迷うのが、低い家具なら何ミリ、高い家具なら何ミリという基準をそのまま当てはめてよいか、という点です。高さ400〜700mm程度の収納は視線を残しやすく、1,800mm前後なら大きく遮ります。ただ、同じ高さでも入口との距離や天井高で感じ方は変わる。数値は出発点で、最後はその空間の視点から確認するしかありません。

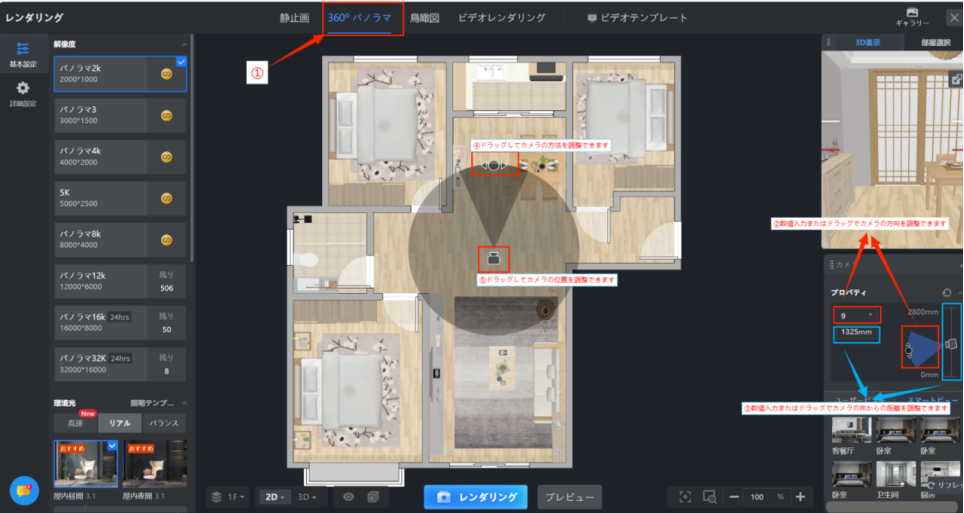

フォーカルポイントを正面から整えても、別方向から家具の裏側や配線が見えることがあります。正面のレンダリングだけで決めず、360°パノラマや別視点で周囲まで見る。見せ場をつくることと、どこから見ても破綻しないことは、似ているようで別の確認です。

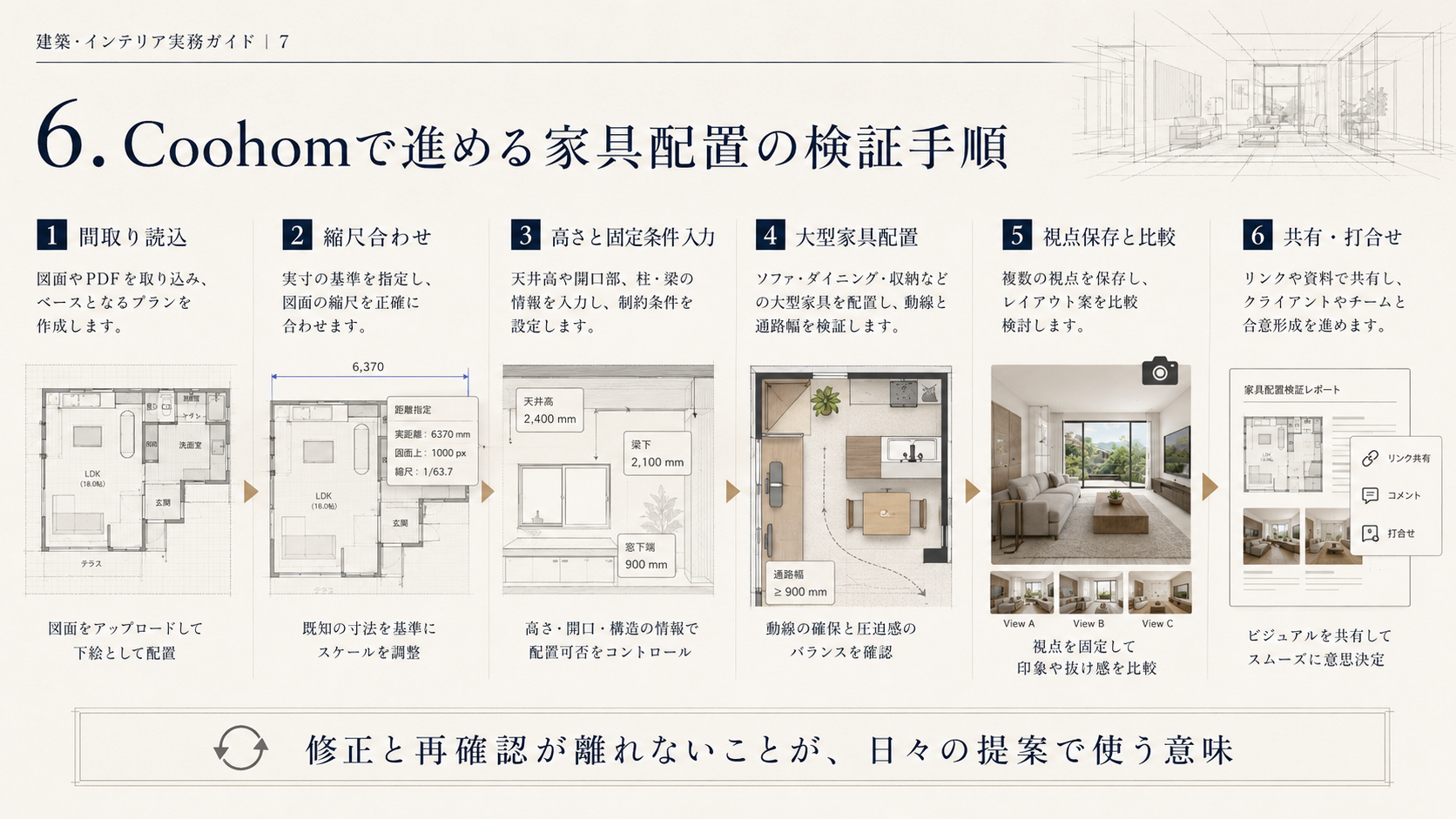

6. Coohomで進める家具配置の検証手順

ここまでの確認を、実際の作業に落としてみます。普段は、機能を思いつくまま使うのではなく、間取り、固定条件、大型家具、視点、共有の順で一周します。Coohomを使う中で感じるのは、レンダリングの速さそのものより、配置を直した後、同じデータのまま入口視点や座位へすぐ戻れることです。修正と再確認が離れない。ここに、日々の提案で使う意味があります。

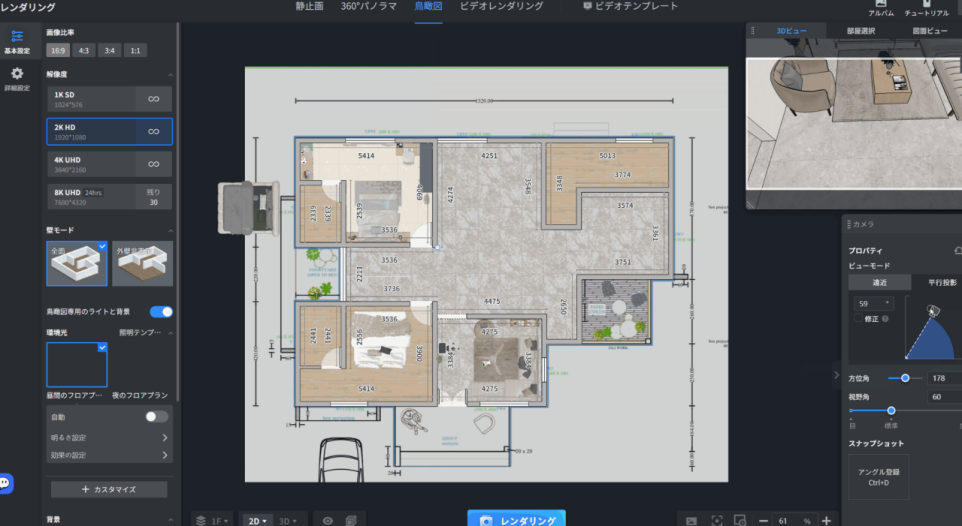

6.1 間取りと縮尺を合わせる

まず平面図を読み込みます。JPG・PNG・PDFから下描きを起こす場合も、自動認識の結果をそのまま信用せず、CAD図面や実測値で縮尺を合わせます。壁の一辺など、確実な実寸を基準にする。壁厚、柱型、窓位置がずれたままでは、その後の圧迫感や視線の検証もずれます。自動化は下描きを早めますが、実測の代わりにはなりません。

6.2 高さ方向と固定条件を入れる

次に天井高、窓、ドア、梁、柱、下がり天井を、図面で分かる範囲まで再現します。最初から細部を作るのではなく、家具との比例や干渉へ影響する建築要素を先に入れる。建具の開閉方向も、この段階で押さえます。寸法が未確定なら仮置きでも構いませんが、仮の値であることは分けて管理し、発注前には図面や実測へ戻します。

6.3 大型家具から配置する

家具はソファ、ベッド、ダイニングテーブル、大型収納から置きます。雰囲気だけを見る汎用モデルより、提案候補の実寸を入れたほうが検証には向いています。小物は後回しで構いません。ただし、厚手のカーテン、背の高い植物、低く吊るす照明など、視線や採光へ影響するものは最後に追加して見直します。

モデルも、細かいほど正確というわけではありません。検討初期ならソファの縫い目や収納内部までは要らない。一方で、背もたれ高、脚の高さ、扉の開きは省けません。どこまで作るかは見栄えではなく、今回の判断に影響するかで決めます。

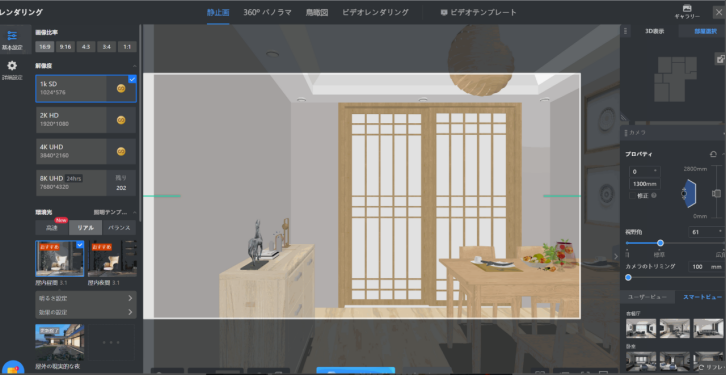

6.4 視点と比較条件をそろえる

配置後は、入口の立位、ソファやダイニングの座位を固定視点として保存します。案を比べるときは、カメラ位置、画角、光の条件をそろえる。広角にしすぎると実際より広く見えるため、検証では「盛らない」画角を選びます。そのうえでウォークスルーを使い、静止画の間にある変化を見ます。

同じ環境で家具を動かし、別視点へ切り替え、必要な画像を出せると、修正のたびに別ソフトへ書き出す回数を減らせます。ただし、CADやBIMの正本を自動で更新してくれるわけではありません。3Dで確定した家具位置や高さを、誰が図面へ戻すのか。ここを曖昧にすると、3Dと施工図の間に新しいずれが生まれます。

6.5 打ち合わせの目的に合わせて見せる

静止レンダリングは比例と素材の方向、360°パノラマは周囲の関係、ウォークスルーやVRツアーは移動中の見え方を共有するのに向きます。すべてを毎回見せる必要はありません。配置の比較なら固定視点、通り抜けが論点ならウォークスルー。見せ方を増やすより、今何を決めるのかを絞ったほうが打ち合わせは進みます。

3Dを見せれば認識差が消える、というわけでもありません。「今回は配置と比例を確認し、素材はサンプルで決めます」と先に伝え、確定した項目と未確定の項目を分けます。完成予想図として一方的に見せるのではなく、同じ画面を見ながら判断するための資料として使う。私が提案で一番気をつけているのは、画質よりこの前置きです。

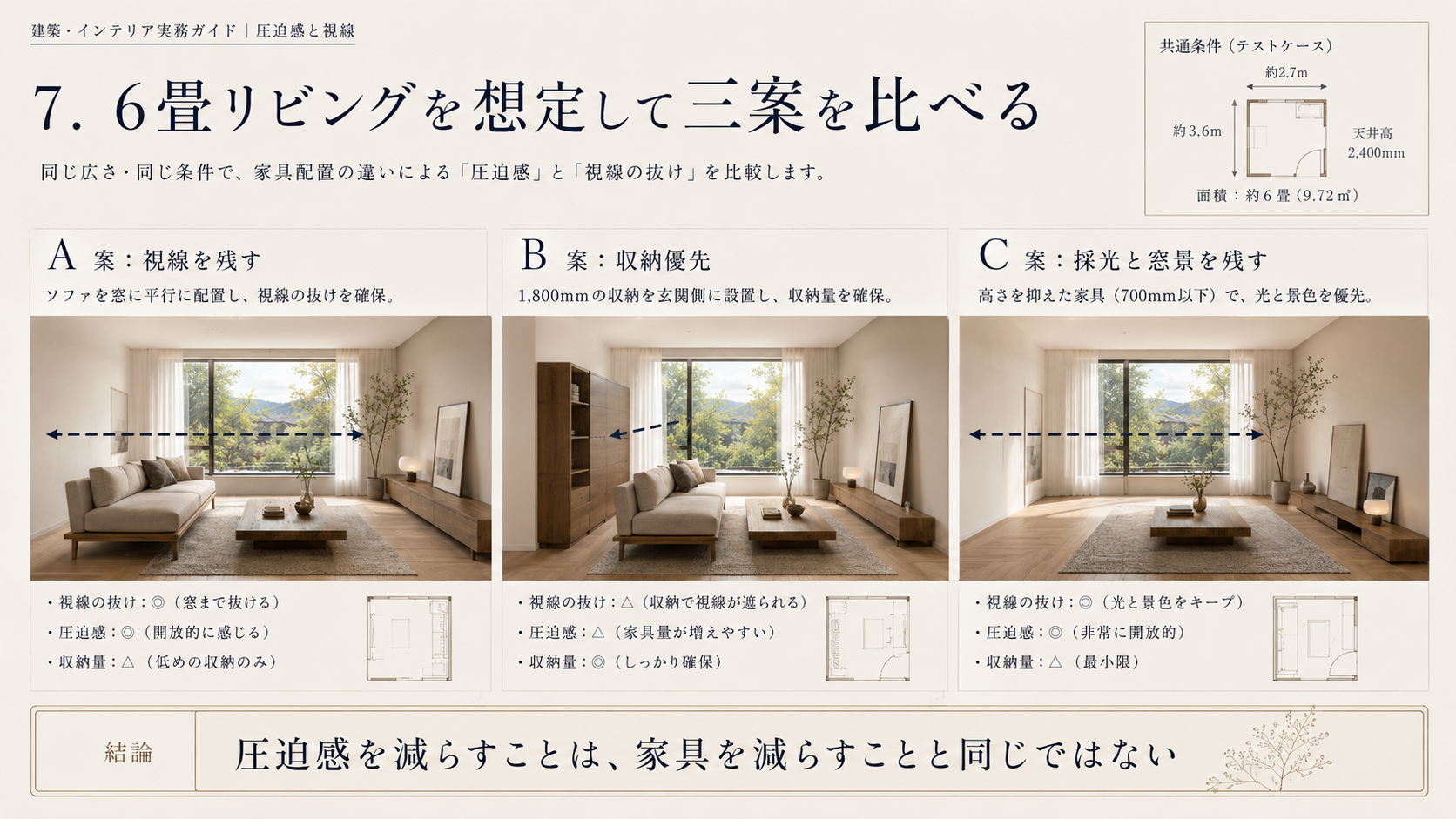

7. 6畳リビングを想定して三案を比べる

ここでは考え方を具体化するため、約2.7m×3.6m、天井高2,400mmの6畳リビングを想定します。実案件の紹介ではなく、同じ家具でも配置と高さで見え方がどう変わるかを比べるための検証例です。

A案はソファを窓と平行に置き、入口から窓への視線を残す配置。B案は入口正面に高さ1,800mmの収納を置き、収納量を優先。C案は窓際を高さ700mm以下の家具でそろえ、採光と窓景を残します。平面図では三案とも家具が入り、通路も確保できます。

違いが出るのは入口視点です。B案は収納の側面が最初に見え、壁のような圧迫感が出る。C案は窓のラインが残り広く見えますが、収納量が足りません。A案はその中間。ここで素材や明るさまで案ごとに変えると、何が印象差を生んだのか分からなくなるため、まず家具配置と高さ以外の条件をそろえます。

B案の収納の一部を高さ1,200mmに抑え、上部に視線の抜けを残すと、収納と開放感の折り合いがつきます。圧迫感を減らすことは、家具を減らすことと同じではない。家具高、入口からの視線、窓との関係を調整すれば、収納量をある程度保ちながら見え方を変えられます。

このような比較で3Dがしてくれるのは、正解の自動選択ではありません。収納量と開放感のように、両立しにくく見える条件の間で、どこを動かせば折り合えるかを探しやすくすることです。最後に選ぶのは設計者と施主。ツールは、その判断を早い段階へ持ってくるために使います。

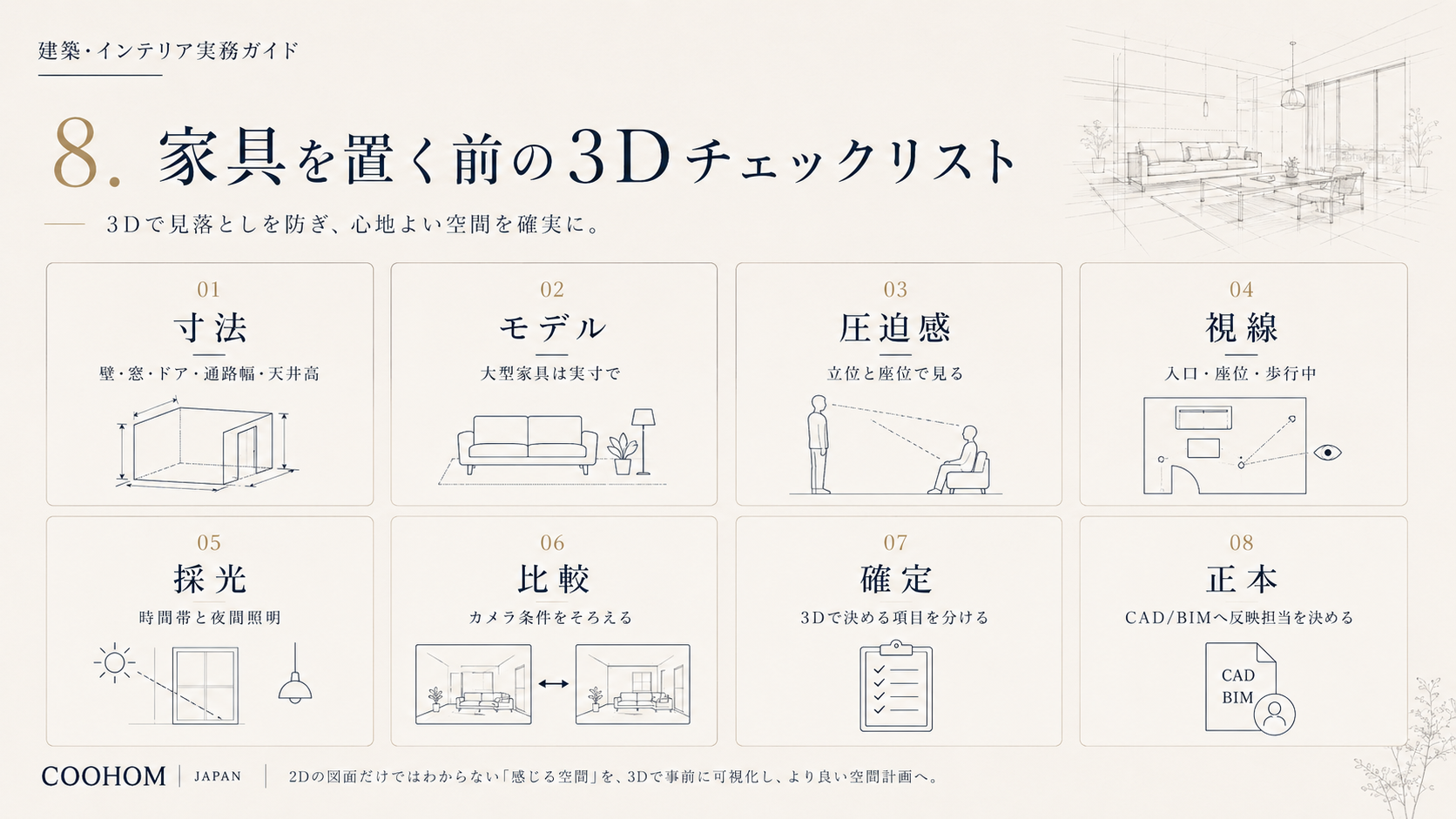

8. 家具を置く前の3Dチェックリスト

最後に、私が確認の順番を崩さないために使っている項目を、短くまとめます。すべてを細かく作り込むためのリストではなく、今回の判断に必要な情報が欠けていないかを見るためのものです。

· 寸法：壁・窓・ドア、通路幅、天井高、梁下を図面または実測で確認したか。

· モデル：大型家具は実寸で入れ、建具の可動域、柱、梁、造作を反映したか。

· 圧迫感：入口の立位と、ソファ・ダイニングの座位で、家具高と天井までの余白を見たか。

· 視線：入口からの抜け、座った位置の焦点、歩行中に急に視界を遮る場所を確認したか。

· 採光：方位を合わせ、時間帯による影と夜間の照明を比べたか。

· 比較：案ごとにカメラ位置、画角、光の条件をそろえたか。

· 確定：3Dで決める項目と、図面・専門ソフト・実物サンプルで決める項目を分けたか。

· 正本：3Dで決めた変更を、誰がCAD・BIM・施工図へ反映するか決めたか。

9. よくある質問

Q. 寸法のない画像やPDFでも3D化できますか？

下描きとしては使えますが、縮尺合わせが前提です。壁の一辺など実寸が確実な箇所を基準に全体を合わせます。分からなければ現地で一部を実測します。寸法がずれた3Dは、見た目が整っていても検証には使えません。

Q. 天井高や梁下が不明な場合はどうしますか？

一般的な寸法で仮置きし、未確定であることを明記します。初期の圧迫感比較には使えますが、家具発注や施工前には竣工図や実測値へ差し替えます。仮の値を確定値のように扱わないことが大切です。

Q. 3Dで問題なく見えても、実際とずれることはありますか？

あります。主な原因は寸法誤差、汎用家具による代用、広角画角、素材や光の見え方です。実寸モデルを使い、自然な画角で比較し、色と質感は実物サンプルで決めます。検証用の3Dは、広く明るく見せることより、等身大に近づけることを優先します。

Q. カーテンや植物、照明まで再現すべきですか？

すべては不要です。厚手のカーテン、背の高い植物、低く吊るす照明など、視線や採光へ影響するものだけ追加します。装飾を充実させるためではなく、判断結果が変わるかどうかで選びます。

Q. 高齢者や子どものいる住まいでは視点を変えますか？

変えます。座位中心の生活、車椅子利用、子どもの目線では、同じ家具でも圧迫感が異なります。一般的な立位だけでなく、実際に長く過ごす人の高さへカメラを下げて確認します。

Q. 3Dを施主に見せると、未完成部分が気になりませんか？

見せる目的を先に共有します。「今回は配置と比例を確認し、素材は別途決める」と伝えると、議論がそれにくくなります。完成予想図ではなく、検討途中の判断資料として扱うほうが、意見も出してもらいやすくなります。

Q. ワンルームや狭小住宅では、何を優先して見ますか？

床面積が小さいほど、高さと視線の抜けが効きます。背の高い家具を各所に分散させず、窓まわりを低く保ち、入口から奥へ抜ける線を一つ残します。数センチの差が印象を変えるため、汎用モデルではなく実寸で確かめます。

Q. VRやウォークスルーに専用機材は必要ですか？

ブラウザで共有できる形式なら、PCやスマートフォンでも確認できます。ゴーグルは没入感を高めますが、検証の必須条件ではありません。まず手元の画面で視線と動線を確認し、必要な場面だけ機材を使います。

Q. レンダリングと実物の色は一致しますか？

完全には一致しません。モニター、光源、素材設定で見え方が変わります。3Dでは配置、比例、全体の組み合わせを確認し、木目、布、塗装の艶などは実物サンプルで確定します。

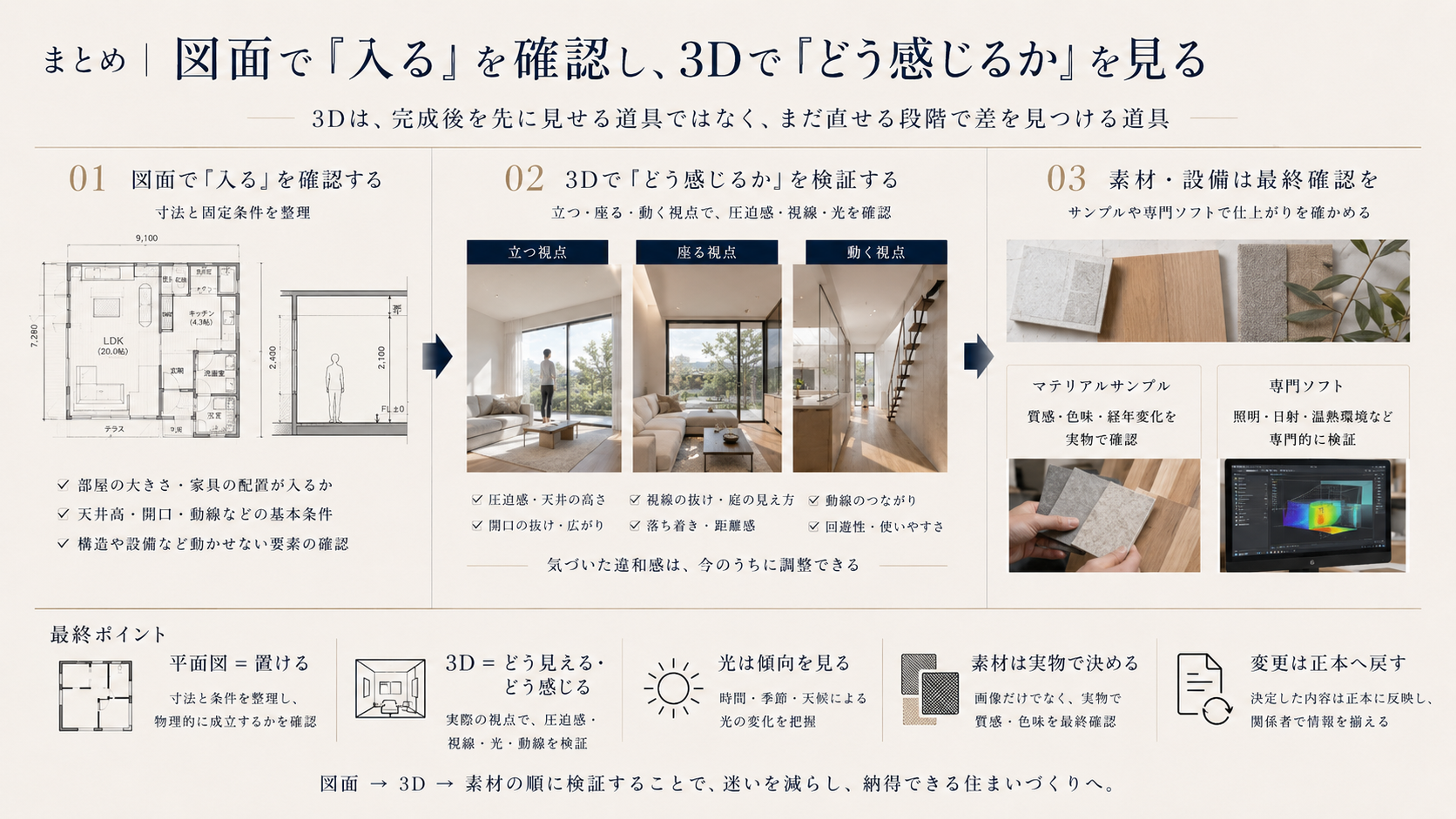

まとめ

平面図は、家具が入るか、通路が取れるかを正確に確認する図面です。一方、圧迫感、視線、採光は、高さと人の位置を含めなければ見えてきません。そこで、CADやBIMで寸法と建築要素を押さえ、3Dで立位・座位・移動中の見え方を確かめます。

ただし、3Dに判断を預けすぎないこと。光は傾向を見て、必要な数値は専門ソフトへ戻す。素材は画面だけで決めず、実物サンプルにつなぐ。3Dで決めた変更は、CADやBIMの正本へ反映する。ツールごとの役割を分けておくと、きれいな画像と正しい設計情報の間にずれが生まれにくくなります。

家具を置いた後に違和感へ気づくと、配置変更だけでは済まないことがあります。購入や施工の前に、同じ条件で複数案を見比べ、どこで視線が止まり、どこへ抜けるかを確認する。私にとって3Dは、完成後を先に見せる道具というより、数十センチの高さや位置の差を、まだ直せる段階で見つけるための道具です。
