平面図では見えない圧迫感 天井高・家具・視線を3Dで検証する

間取りの圧迫感は、床面積や通路幅だけでは判断できません。私はまずCAD平面で家具ゾーン・動線・視線の終点を分け、立面・断面に700mmの比較線と天井・梁・家具上端を重ねます。その後、入口の立位、ソファの座位、移動中の三つの視点を3Dで確認し、同じカメラ・視野角・光のまま高さまたは位置だけを変えます。3Dは「広く見せる絵」ではなく、どの条件が窮屈さを生んでいるかを見つけ、平面図・立面図・家具表へ戻すための確認手段です。

平面図の寸法が合っていても、部屋は狭く感じる

住宅の打合せで難しいのは、寸法が間違っているケースより、寸法は合っているのに印象が合わないケースです。ソファは入る。テーブルの周囲も通れる。収納量も足りている。それでも3Dへ切り替えると、入口の正面に収納の側面が立ち、窓までの視線が途中で止まって見えることがあります。

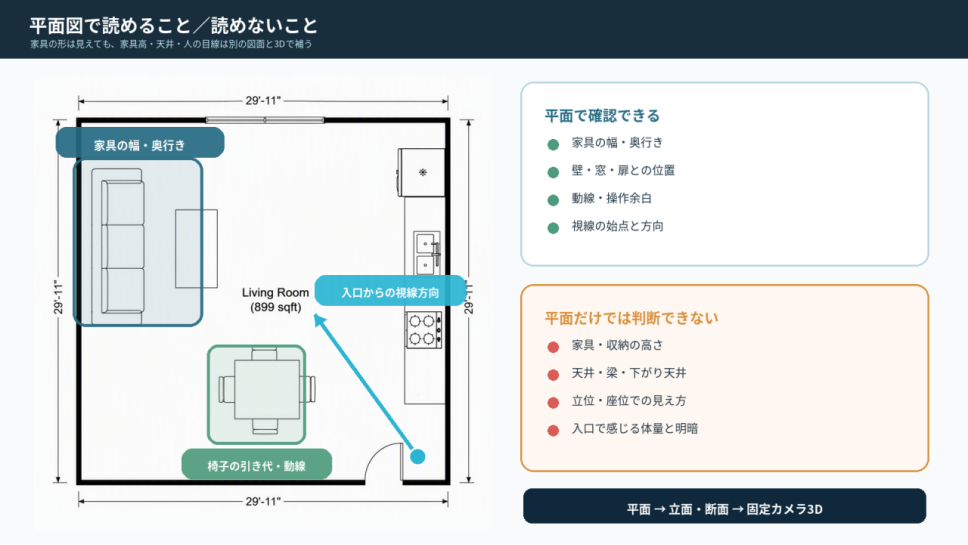

私も平面図を見ながら「この距離なら収まる」と判断した後、目線の高さへカメラを下げて初めて、家具の上端が連続して壁のように見えることに気づくことがあります。平面図が間違っていたわけではありません。平面図が扱うのは主に幅と奥行きであり、天井高、梁下、家具高、人の目線、光の遮られ方は別の証拠だからです。

ここで3Dを使う目的は、感覚的な「なんとなく狭い」を自動採点することではありません。圧迫感の原因候補を、高さ、位置、視線、明暗へ分け、同じ条件で比較できるようにすることです。

圧迫感は「高さ・位置・視線・明暗」の組合せで考える

高さ｜家具単体ではなく、天井・梁・窓との比例を見る

高さ1800mmの収納は、数字だけなら一般的な家具の範囲に見えます。しかし天井高、梁下、家具上部に残る壁面、隣接する窓との関係で、見え方は変わります。収納の絶対高さだけを下げても、複数の家具上端が一直線に並び、目線の正面へ続けば、重さは残ります。

位置｜低い家具でも、入口や窓際へ集中すれば重くなる

「圧迫感を避けるなら低い家具」と説明されることがあります。方向としては分かりやすいのですが、低い家具を入口付近へ集めたり、窓前に連続させたりすると、床と窓の見える面積が減り、部屋の奥行きが途切れます。高さと置き場所は切り離せません。

視線｜立って見る、座って見る、歩きながら見る

入口での第一印象、ソファへ座ったときの見え方、入口から窓へ進む途中の変化は同じではありません。私は「どこから見ても広いか」を探すより、誰がどの姿勢で長く過ごすか、どの場面で何を見せたいかを先に決めます。

明暗｜暗い面が重く見えるが、レンダリングでごまかさない

濃色の収納、深い影、窓を遮る家具は、同じ体積でも重く感じやすい。一方で、環境光を強くしたり広角にしたりすれば、3D画面では軽く見せられます。比較の途中で明るさや画角を変えると、家具の差ではなく撮り方の差を評価することになります。

Step 1｜CAD平面で、家具ゾーンと視線の抜けを描く

平面図では、最初に家具が入るかを確認します。ただし家具の輪郭だけでは足りません。主動線、椅子の引き代、扉の可動域、入口から窓や焦点へ向かう視線も別レイヤーまたは別色で描きます。

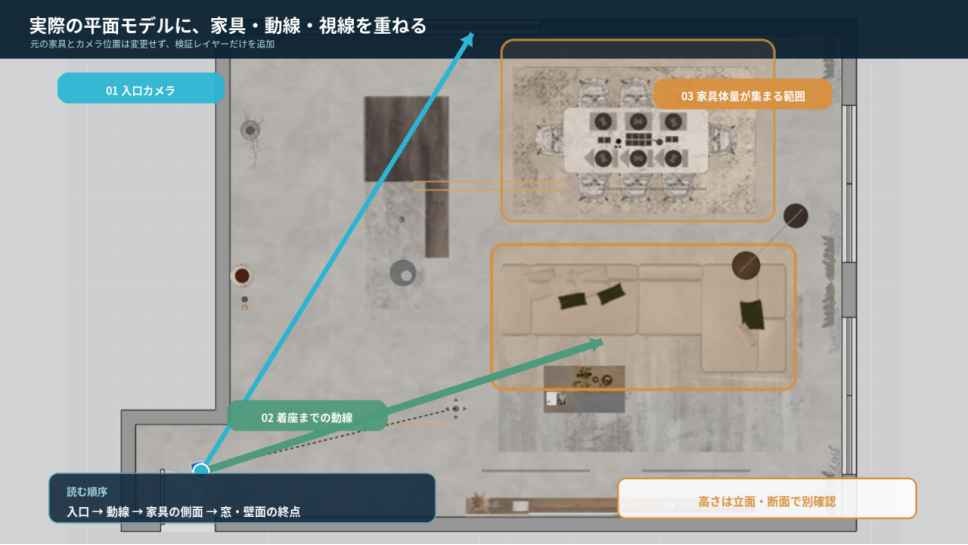

 _{図2　Coohom平面モデルに、入口カメラ、着座までの動線、視線方向、家具が集まる範囲を重ねた確認図}

この段階で見るのは、次の三点です。

·  置けるか：壁、窓、扉、家具の実寸が平面上で整合するか

·  通れるか：暮らし方と身体条件に合う通路と操作余白があるか

·  どこで止まるか：入口からの視線が家具の側面、収納、家電、窓のどこへ当たるか

通路幅の採用値は、住宅の条件、建具、使う人、社内基準で変わります。記事中で一つの寸法を正解にはしません。重要なのは、家具ゾーンと動線ゾーンを混ぜず、干渉が起きる場所を図面上で共有できることです。

家具ブロックの寸法や向きを決める前提は、シリーズの家具配置・部屋レイアウトを実寸で検証する方法で詳しく扱っています。本稿では、その実寸家具が高さ方向でどう見えるかへ一段進みます。

Step 2｜立面・断面に700mmの基準線を置く

私は高さを比較するとき、立面へ700mmの水平ガイドを置くことがあります。これは「700mm以下なら圧迫感がない」という基準ではありません。ローボード、ソファ背、窓台、収納天板がどこで同じ帯に収まり、どこで上へ立ち上がるかを見るための補助線です。

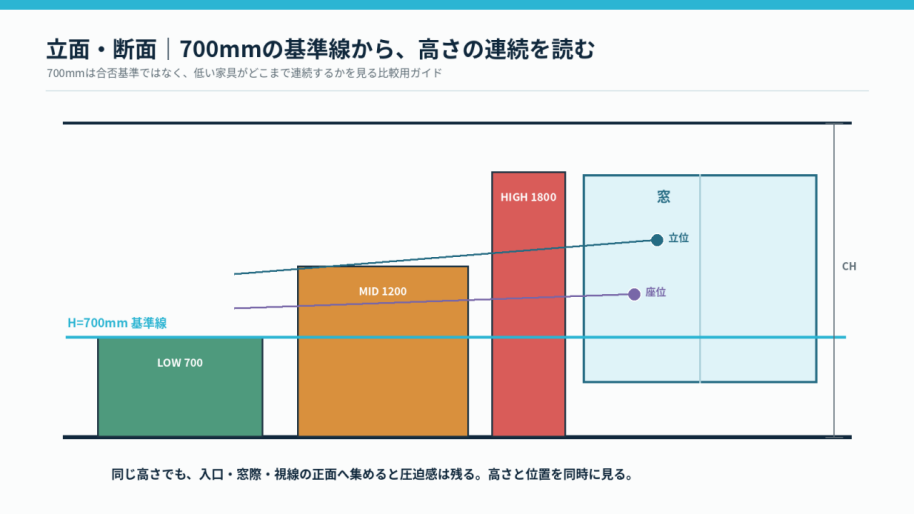

_{図3　立面に700mm基準線を引き、700・1200・1800mmの家具、窓、立位と座位の視線を重ねた模式図}

次に、断面へ天井高、梁下、下がり天井、窓上端・窓台、照明を入れます。平面で薄い線に見える梁も、入口の目線に近い高さへ下がると、空間を分断する要素になります。天井を高くすれば必ず解決するわけでもありません。家具との比例、明るい面の位置、設備や照明まで含めて確認します。

Coohomでは部屋高や一部の高さ条件を編集し、2Dの立面表示で壁と家具を正面から確認できます。ただし、縮尺・天井・梁の条件が未確認のまま3Dだけを調整すると、見た目は整っても図面と別の空間になります。高さの正本はCAD、BIM、竣工図、実測へ置き、3Dはそこから比較用のモデルを作ります。

Step 3｜入口・座位・移動中の三つの視点を固定する

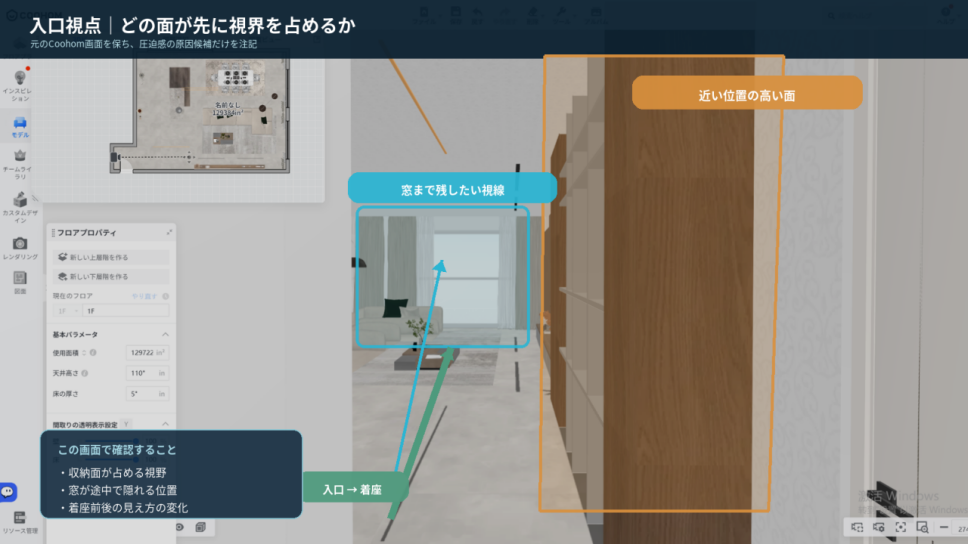

 _{図4　入口視点に、近い位置の高い収納・壁面、窓まで残したい視線、入口から着座までの方向を重ねた確認図（画面例：Coohom。注記は本稿作成）}

入口の立位｜第一印象を比べる

入口の内側へ立位のカメラを置きます。収納の側面が最初に見えるのか、窓や意図した壁面へ視線が抜けるのかを確認します。案を変えてもカメラ位置と高さを動かしません。

ソファ・ダイニングの座位｜長く過ごす姿勢で見る

座位へ下げると、立位では気にならなかった家具上端が目線へ近づきます。テーブル天板と収納が重なる、ペンダントが窓景の中央へ入る、テレビを見上げるといった問題は、座って初めて分かります。カメラ高は一律ではなく、実際の使用者と家具寸法から設定します。

Walkthrough｜途中で起こる変化を見る

入口と座位の静止画だけでは、その間にある「急に狭くなる瞬間」が抜けます。ゆっくり移動し、家具の角が動線へ出る場所、見えていた窓が隠れる地点、収納の側面が視界を占める時間を探します。違和感が出た位置で止め、同じ場所の静止画へ戻してA案・B案を比較します。

Coohom実務｜一つの変数だけを変え、同じ画角で比べる

1｜モデルを実寸へ合わせる

提供されたLDKモデルでは、室、窓、ダイニング、ソファ、テレビ壁の関係を共通条件として使います。特定の間取りの良し悪しを評価するのではなく、同じ空間で家具体量だけを変えたとき、どの視点で印象差が出るかを見るための検証モデルです。

Coohomで家具を選択すると、対応するモデルではサイズや比例を調整できます。ただし公式ヘルプにもある通り、すべてのモデルが同じ方法で伸縮できるわけではありません。調整できない場合は、近いモデルへ置き換えるか、検証に必要な幅・奥行き・高さを持つ単純な箱へ差し替えます。縫い目や取手を精密にするより、判断に効く外形を正しくする方を優先します。

2｜固定パースでA案・B案を比較する

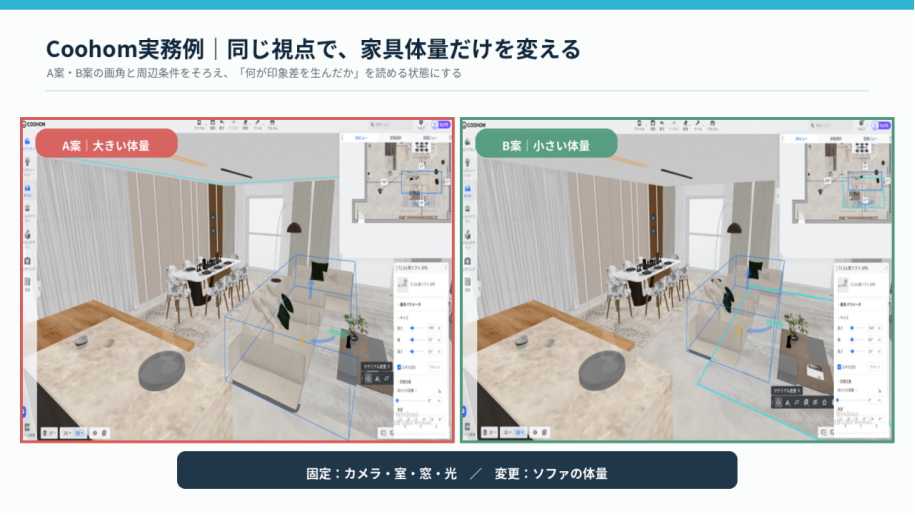

_{図5　同じ視点でソファの体量だけを変えたA案とB案を比較した図（画面例：Coohom。注記は本稿作成）}

上の画面では、カメラ位置、部屋、窓、周辺家具をそろえ、ソファの体量だけを変えています。ここで確認できるのは、「小さい方が正解」ということではありません。大きい案で通路と座席数を確保したいなら、入口から

の向きや窓との距離を変える選択もあります。比較の目的は、何を守り、何を動かすかを明らかにすることです。

3｜カメラ・視野角・明るさを固定する

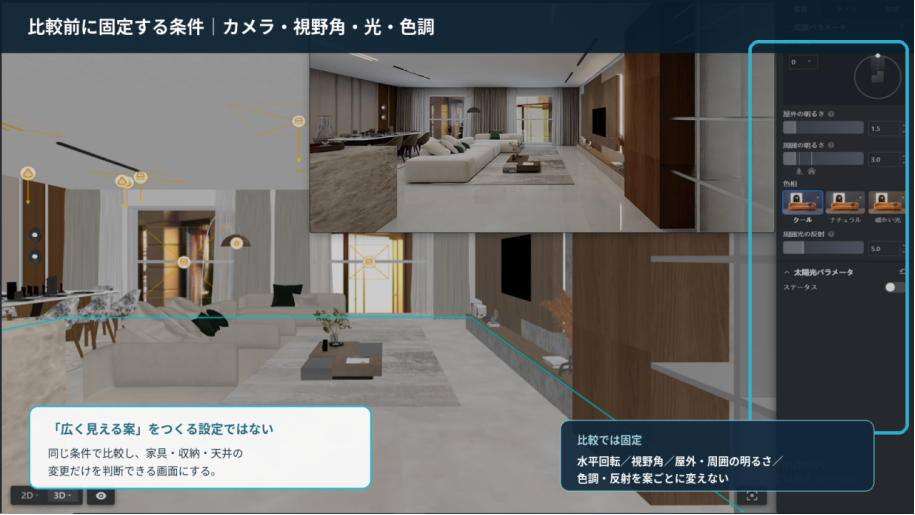

_{図6　Coohomのレンダリング画面で、カメラ、視野角、屋外と周囲の明るさ、色調を比較時に固定する箇所を示した図（画面例：Coohom。注記は本稿作成）}

Coohomのレンダリング画面では、2D上でカメラ位置と向きを動かし、右側の設定でカメラ高や視野角を調整できます。私は比較用画像では、視点名とともにカメラ高、視野角、光のテンプレート、時間帯を記録します。A案だけ広角にする、B案だけ明るくする、といった見せ方はしません。

素材や照明そのものを比較したい場合は、別記事の3Dパースで素材・照明のA案B案を比較する方法のように、今度は家具配置を固定し、素材または光だけを変えます。一枚の比較で複数の変数を動かさないことが、判断を曖昧にしない基本です。

4｜Walkthroughで入口から着座までをつなぐ

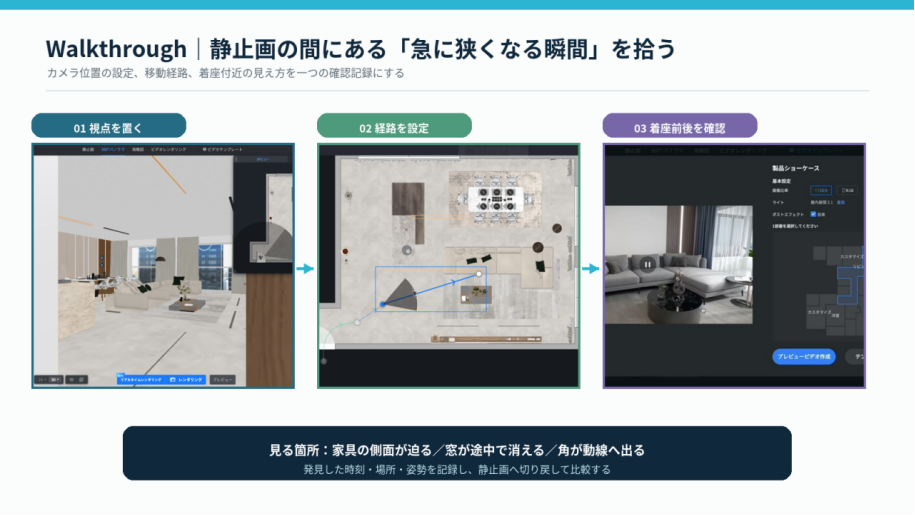

 _{図7　Coohomの360パノラマ、動画経路編集、着座付近の画面を並べ、入口から着座までを確認する流れを示した図（画面例：Coohom。注記は本稿作成）}

Walkthroughや動画では、速く移動して演出するより、入口、家具の角、ソファ横、着座前で一度速度を落とします。設計者側で気になった時刻と位置を記録しておけば、打合せで「この辺りが狭い」という曖昧な話を、「入口から二歩進んだ位置で収納側面が視界へ入る」と具体化できます。

360°パノラマは一地点から周囲を確認するのに向き、動画やWalkthroughは連続する変化を説明するのに向きます。機能の有無や名称、出力範囲はプランと更新で変わるため、公開前には公式画面で再確認します。

実務例｜高さだけを下げても、位置が同じなら解決しない

ここでは、提供されたCoohomモデルを「現状条件M0」として読み取り、次に何を変えて比較するかを組み立てます。現時点の画像から確認できるのは入口視点と家具の位置関係までです。700・1200・1800mmの高さ差を実際に比較した完成画像ではないため、以下のA・B・Cは検証結果ではなく、同じモデルから作る次の比較条件として扱います。

Input

A案では現在の位置関係を保ち、収納・壁面の高さだけを変えます。B案では高さを現状へ戻し、入口視点に近い高い面の位置だけをずらします。C案では高さと位置を再構成し、窓までの視線と必要な収納量を両立できるかを確認します。いずれも床、窓、主要家具、入口カメラ、視野角、明るさは固定します。

Finding

現状の入口画面では、右側の高い収納・壁面が視点に近く、大きな面として先に視界へ入ります。一方、正面には窓まで伸びる視線の余地があります。ここから先は、A案で「高さだけ」、B案で「位置だけ」を変え、どちらが視界の占有率と窓の見え方に効くかを固定カメラで確認します。C案は両方を変えた統合案とし、最後に平面図で扉・動線・収納量を再確認します。

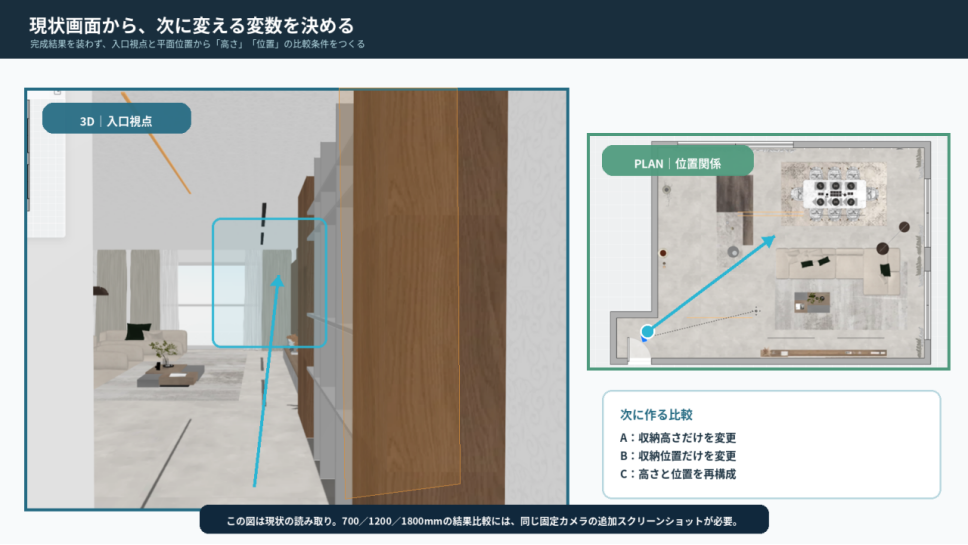

 _{図8　Coohomの入口視点と平面モデル}

Change

この現状読み取りから、入口側の高い面を低くする、位置をずらす、収納を一面へまとめる、窓までの視線を残す、といった変更候補を立てられます。ただし、どれが有効かは画像だけで先に決めません。高さ、位置、視線終点、壁面の露出を一つずつ変え、同じ入口カメラで差を確認してから採用案を決めます。

Return

採用案は、CAD平面へ家具位置、立面・断面へ高さと天井・梁、家具表へ外形寸法、打合せ記録へ比較条件と採用理由を戻します。3Dで違和感が消えても、図面が旧案のままなら検証は閉じません。

同じ課題を、どのツールで確かめるか

2D CADは、位置、寸法、レイヤー、変更履歴を正本として残しやすい。立面・断面は、家具高、天井、梁、窓を同じ座標で確認できます。BIMは建築要素の三次元関係や断面更新に向きます。SketchUpとEnscapeの組合せは、特殊な造作や体量を自由に作り、設計モデルに近い状態でリアルタイム確認しやすい。Coohomは、家具を置き換え、同じ視点で案を比較し、レンダリングやパノラマ、動画で共有する場面に向きます。

私の使い分けは、「どれが最も高機能か」ではなく、「今どの証拠が必要か」で決めます。全体の検証順序を整えたい場合は、上位記事の間取りシミュレーションをCADと3Dで進める実務フローへつなぐと、動線、家具、収納、設備、光を同じ考え方で整理できます。

3Dの限界｜広角・明るさ・画面・素材で印象は変わる

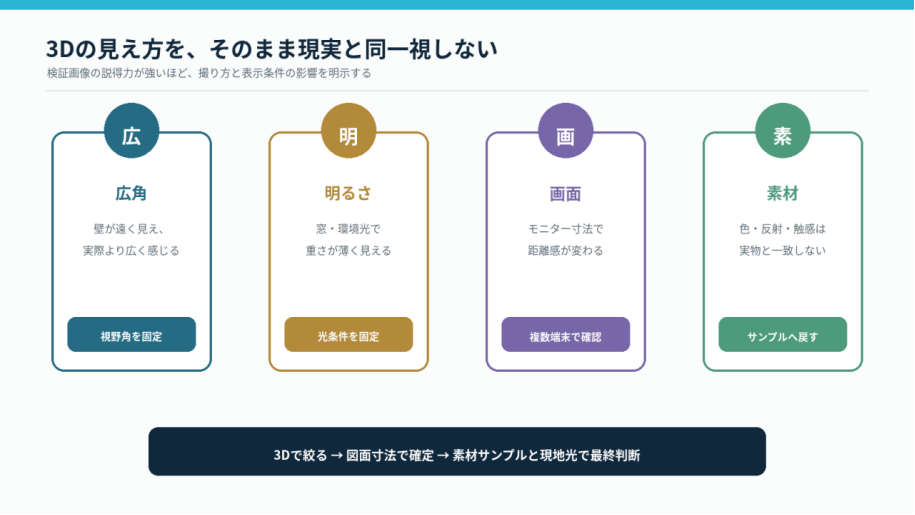

 _{図9　広角、明るさ、画面、素材によって3Dの距離感や重さが変わることと、図面・サンプルへ戻る順序を示した図}

3Dは、現実と同じ視覚体験を保証する装置ではありません。視野角を広げれば壁は遠く見え、カメラを下げれば天井は高く見えます。環境光を強くすれば濃色家具の重さは薄れ、モニターサイズや閲覧距離でも距離感は変わります。

そのため、私は比較画像に「検証用」と「提案用」を混ぜません。検証用は条件を固定し、過度な広角や演出的な被写界深度を避けます。提案用で構図や光を整える場合も、比較判断に使った条件を別に残します。色、木目、布、金属の反射、触感は実物サンプルで確認し、日中の光は現地方位、窓、庇、周辺建物、必要に応じた環境シミュレーションへ戻します。

気づきを図面へ戻す｜圧迫感を変更可能な条件へ翻訳する

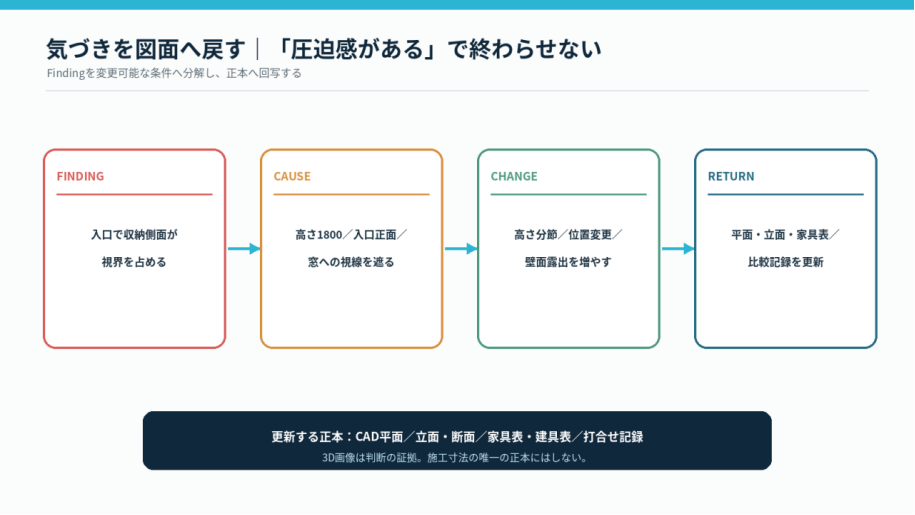

「圧迫感がある」という記録だけでは、次の担当者が何を直せばよいか分かりません。私は次の形まで分解します。

·  Finding：入口で収納側面が視界の中央を占める

·  Cause：高さ1800mm、入口正面、窓への視線と重なる

·  Change：高さを分節する、位置をずらす、壁面の露出を増やす

·  Return：平面図、立面・断面、家具表、比較記録を更新する

この書き方なら、収納量を守るのか、入口の印象を優先するのか、窓際の使い方を変えるのかを、施主と設計者が同じ言葉で比較できます。3Dは結論を代行しませんが、判断の根拠を見える状態にはできます。

FAQ

700mmより低い家具なら、圧迫感は出ませんか

出ることがあります。700mm線は比較の補助線であり、合否基準ではありません。入口や窓際へ連続させる、目線の正面へ集める、濃色で大きな面をつくる場合は、低い家具でも重く見えます。高さと位置を同時に確認します。

カメラの高さは、立位1500mm・座位1100mmで固定すればよいですか

記事内の数値は検討を始める目安です。使用者の身長、椅子・ソファの座面高、姿勢によって視点は変わります。実際の利用者を想定して設定し、比較する案同士では同じ値を保ちます。

3Dで広く見えれば、その案を採用してよいですか

採用理由の一つにはなりますが、それだけでは決めません。収納量、通路、扉、耐震・構造、設備、採光、家具の入替え、予算を図面側で確認します。3Dは空間認知の証拠であり、他の条件を上書きするものではありません。

Coohomだけで圧迫感の検証は完結しますか

完結しません。家具置換、カメラ、レンダリング、パノラマ、動画は比較と説明に有効ですが、正式寸法、梁・天井・建具、法規・構造、施工情報の正本はCAD・BIM・仕様書・実測へ残します。素材と光の最終判断はサンプルと現地へ戻します。

まとめ｜床面積ではなく、原因を一つずつ確かめる

平面図で家具が入り、通路が取れていても、部屋が狭く感じることはあります。その差は、天井と家具の高さ、入口や窓に対する位置、立位・座位・移動中の視線、明暗と素材の組合せから生まれます。

CAD平面で家具ゾーンと視線の抜けを描き、立面・断面に700mmの比較線、天井、梁、家具上端を重ねる。3Dでは入口・座位・Walkthroughを分け、同じカメラと光のまま一つの変数だけを変える。最後にFinding、Cause、Changeを平面図、立面図、家具表、確認記録へ戻す。これが、平面図では見えない圧迫感を、設計実務で扱える課題へ変える手順です。

次の案比較では、同じ入口カメラを一つ保存し、まず収納の高さだけを変えてください。その後、元の高さへ戻し、今度は位置だけを変えます。二つを分けて見ると、効いていたのが高さなのか、置き場所なのかが分かります。
