一室ずつではなく、同じ階に広がる連鎖を確かめる:
平屋の間取りでは、個室を一つずつ整える前に、同じ階に集まった動線・採光・視線・屋根の関係をまとめて確認します。敷地、方位、隣家、屋根、軒、開口、庭をCAD側の固定条件とし、3Dでは一度に一つの条件だけを変える。そこで見つかった連鎖を平面図、配置図、屋根図、建具表へ戻す。CADが設計情報の正本を守り、3Dがワンフロア全体へ広がる問題を表面化させる。この分担が、平屋の間取りで後悔を減らす基本です。
「階段がないから、動線は自然に短くなりますよね」。平屋の打合せでは、よく出る言葉です。上下移動がないことは確かです。ただ、すべての部屋を一階へ置けば建物は横に広がる。水回りをまとめると寝室との距離が縮まり、廊下を減らすとLDKが通路になる。大きな窓を取っても、深い軒と中央の奥行きによって部屋の中心が暗くなることがあります。
平屋は要素が少ないのではありません。同じ階に集まっているため、一つの変更が別の場所へ届きやすい。私は、ここが二階建てとは違う検証の難しさだと感じています。
本稿では、3LDKの平屋を一つの方法モデルとして扱います。敷地、方位、屋根、軒、庭、隣家は固定し、四回の検証で一項目ずつ条件を変えます。実在住宅の再現や理想案の紹介ではなく、どの案件にも応用できるチェック方法を示すためのモデルです。
1.先に固定する｜平屋は室内だけを切り出さない
検証を始める前に、CAD側で動かさない条件を整理します。今回の方法モデルは、夫婦と子どもを想定した3LDKの平屋です。LDKを庭側へ向け、個室と水回りを同じ階へ置きます。ただし、具体的な面積や寸法を実在案件のように作り込まず、次の条件だけを固定します。
· 敷地境界、接道方向、建物の配置
· 方位、庭と駐車スペース、隣家の簡易ボリューム
· 屋根勾配、軒の基準深さ、天井形状
· 外壁、主要な壁芯、構造上動かしにくい範囲
· LDK、個室、水回り、玄関の基本ゾーニング
平屋では室内の壁を少し動かすだけでも、屋根、軒、外観、窓、庭との距離が連動します。だから私は、可視化用3Dを先に自由に直すのではなく、住宅CADまたはBIM側の平面・配置・屋根を正本にします。ARCHITREND ZEROのような住宅向け3D建築CADでは、間取りや屋根などの入力から図面と3Dを関連づけて扱えます。ただし、入力しただけで法規、構造、省エネ性能まで自動的に保証されるわけではありません。必要な計算と設計者の確認は残ります。

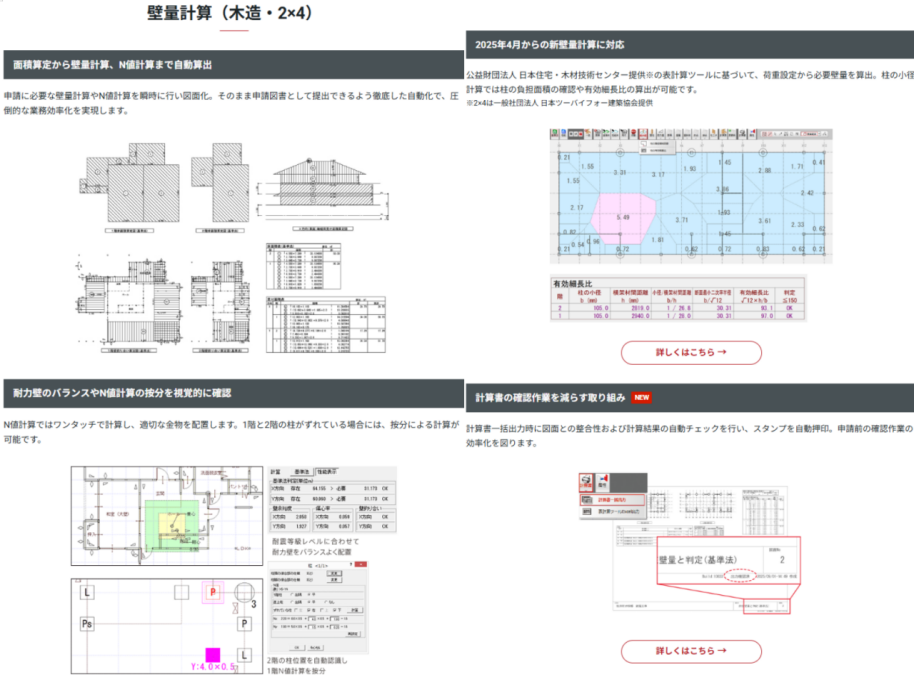

図1 ARCHITREND ZEROで平面・立面・屋根・性能資料を同じ案件情報から確認する例。平屋の検証では、提案用3Dを動かす前に、どの図面と情報を正本にするかを決める。
3Dへ渡すときは、固定条件の版番号と更新日を残します。ソフト間で常に自動同期できるとは限らないためです。可視化側で窓を動かし、その変更がCADへ戻らないまま次の打合せへ進む。平屋では窓と軒、天井が近く連動するぶん、この食い違いが別の検討まで崩します。
2.検証1｜短い動線ではなく、同じ時間に重なる動線を見る
最初に変えるのは、水回りへ入る経路です。案Aは廊下から洗面・ランドリーへ入る。案BはLDK側からも入れる回遊型とします。部屋の面積、水回り設備、収納量、玄関位置は変えません。
平面図へ動線の線を一本引くだけなら、案Bは短く見えます。しかし、朝に洗面を使う人、キッチンからランドリーへ向かう人、個室から玄関へ向かう人を同じ時間帯へ置くと、LDK側の出入口や洗面前で重なることがあります。夜は、トイレへ行くために家族の滞在場所を横切るかもしれません。
ここでは一般的な動線寸法を網羅しません。平屋特有の問いは、上下へ分散できない生活が同じ一枚の平面上でどこに集中するかです。朝、帰宅後、就寝前の三場面だけを選び、人が持つ物と開く扉を加えます。
3Dでは、キッチンの引き出し、洗面室の建具、収納扉を開いた状態にし、立った視点で経路を追います。家具を詳細に選ぶことが目的ではありません。家具配置の寸法検証は別稿へ譲り、ここでは固定した家具によって経路の重なりが増幅していないかだけを見ます。

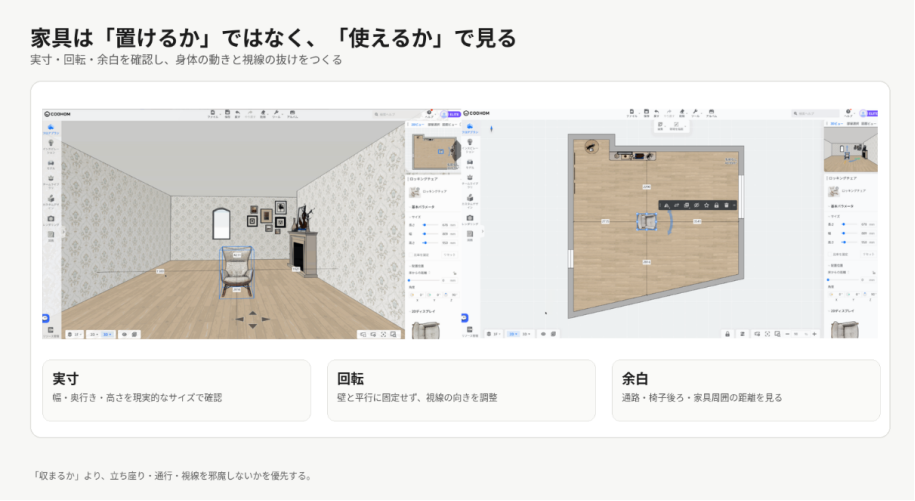

図2 Coohomで平面と3Dを往復し、家具本体ではなく使用時の余白を確認する操作例。平屋では朝・帰宅後・就寝前の動線を同じ階へ重ね、出入口と建具の集中を見る。
Findingは、「案Bは移動距離を短くするが、朝のLDK側出入口へ三つの行為が集中する」のように残します。Changeは出入口の位置、建具形式、収納の向きのうち一つ。ReturnはCADの平面図、建具表、必要なら設備図です。回遊できること自体を正解にせず、短縮した距離と失った壁面、増えた交差を一緒に記録します。
3.検証2｜大きな窓より、中央進深と深い軒を一組で見る
次は採光です。平屋は外壁へ窓を設けやすく見えますが、建物が横に広がると中央部までの距離が深くなる。庭側に大開口があっても、深い軒、勾配天井、隣家、室内の間仕切りが重なると、LDK中央や廊下が想定より暗く見えることがあります。
この検証では、方位、隣家、窓の幅、室内仕上げ、家具、カメラを固定し、軒の深さだけを案A・案Bで変えます。朝、冬至付近の昼、夏の午後という三つの場面を用意しますが、ここで得るのは設計上の気づきです。レンダリングの明るさを、そのまま日照・日射・照度・熱環境の性能値にはしません。
まず住宅CAD側で方位、窓、屋根、軒、隣家ボリュームをそろえます。日当たりやパッシブ検討に対応する構成がある場合は、その機能で日影や日射条件を確認します。3D可視化側では、照明で中央部を明るくせず、同じ露出と視点で、庭側から中央へ光がどう落ちるかを比べます。

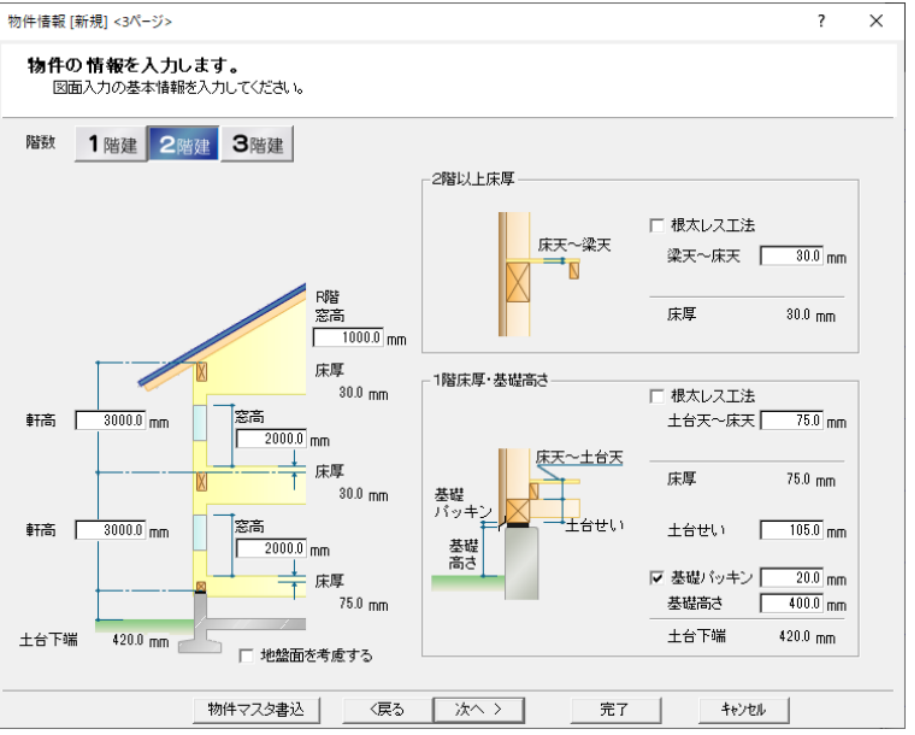

図3 軒・開口・高さ条件を数値で確認するARCHITREND ZERO画面例。見た目の明るさを比較する前に、屋根勾配や軒、窓の位置をCAD側の設計条件としてそろえる。
深い軒は夏の日射を抑え、室内外の中間領域をつくる一方、条件によっては冬の光や中央部の明るさを減らします。浅くすれば明るく見えるとは限らず、西日、外観、雨掛かり、庭での居場所も変わる。だから一枚の昼景パースだけで決めず、同じ建物で軒だけを変え、得るものと失うものを並べます。
Findingは、例えば「案Aは庭側の落ち着きをつくるが、冬の昼にダイニング奥が沈む」。Changeは軒だけで解決するのか、高窓、天井形状、間仕切り、照明計画へ分けるのかを判断します。Returnは屋根図、立面図、断面図、開口表です。採光の一般的な計算方法は採光専用記事へつなぎ、本稿では中央進深と深い軒が同時に効く平屋の複合問題へ絞ります。
4.検証3｜庭への抜けと、見られ続ける視線を同時に確認する
平屋では、LDK、個室、庭が同じ目線高さで近くなります。庭へ大きく開けば開放感が生まれる一方、道路や隣家、中庭を挟んだ個室からの視線も入りやすい。「見守れる」と「見られ続ける」は、平面図の矢印だけでは分けにくいところです。
この回では、建物、窓、庭、隣家、家具、時間帯を固定し、窓辺のスクリーンまたは植栽の位置だけを変えます。視点は玄関からLDKへ入る位置、ソファの着座位置、ダイニング、個室の四つ。立った目線だけでなく、長く過ごす場所の高さへカメラを下げます。
Coohomでは家具を置いた住宅空間をつくり、3D表示の視点を保存して同じ位置へ戻せます。私はここで、最も美しく見える角度を探すより、比較に使う視点を固定します。案Aと案Bでカメラや画角を変えれば、スクリーンの効果ではなく撮り方を比べることになるからです。

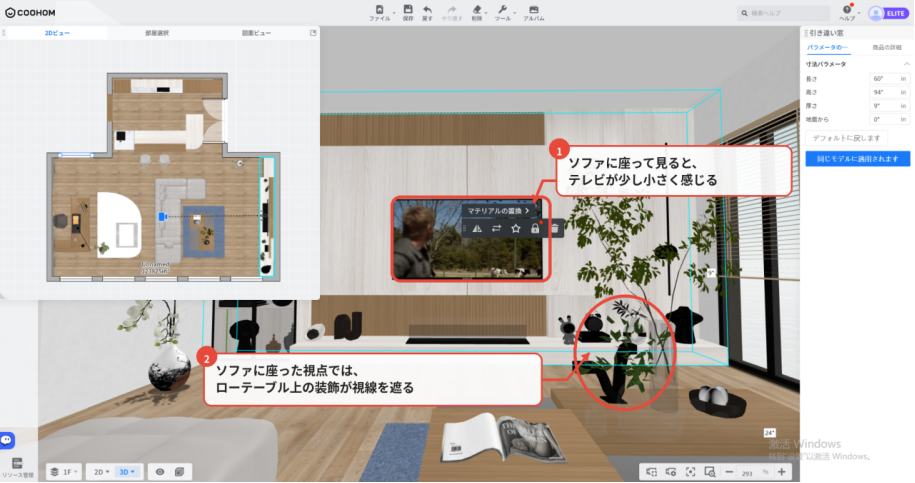

図4 着座位置から窓・テレビ面・室内植栽の重なりを確認するCoohom操作例。本稿では家具を固定し、庭側の遮蔽条件だけを変えて視線の抜けと遮りを読む。
LDKから庭への抜けが保たれていても、個室の窓が正面に見える場合があります。植栽で遮ると室内からの見え方は穏やかになる一方、冬の光や庭の使える範囲へ影響する。スクリーンを建築側へ寄せれば、外観や風の通り方も変わります。視線だけを局所的に消すのではなく、採光と庭の使い方へ戻って再確認します。
Findingは、誰の、どの姿勢から、何が見えるかまで書きます。Changeは窓位置を動かすのか、ガラス、カーテン、塀、植栽で調整するのか。Returnは平面図、立面図、外構図、建具表、カーテン計画です。視線の一般論や圧迫感の測り方は専用記事へつなぎ、ここでは同じ高さで庭を介して視線が連鎖する平屋の条件を扱います。
5.検証4｜勾配天井は、高さだけでなく屋根・高窓・家具と合わせる
最後は、平屋らしい開放感をつくる勾配天井です。平面図ではLDKの面積が同じでも、屋根勾配、軒、高窓、梁、収納の高さで体験は変わります。天井を高くすれば必ず広く感じるわけではありません。高い面が暗い、窓が家具の背後に隠れる、照明や空調の位置が落ち着かない、といった別の問題が出ます。
ここでは平面と家具を固定し、案Aを水平天井、案Bを勾配天井とします。Changed Variableは天井形状だけに見えますが、屋根との整合、高窓の可否、梁、設備が連動するため、変更後はCAD側の屋根・断面へ必ず戻します。
標準部材で表しにくい勾配天井、高窓、深い軒の取り合いは、必要な範囲だけSketchUpなどの自由形状モデリングで詰められます。ただし、可視化側で形を合わせて終えず、決まった角度、高さ、窓位置を設計正本へ反映します。つくり込みすぎると、検証よりモデリングに時間を使うため、見るべき断面と視点を先に決めます。

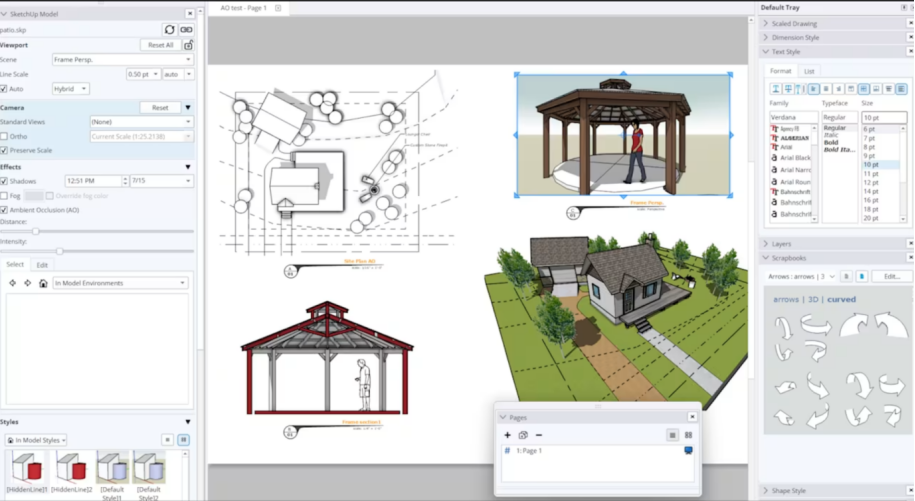

図5 平面・断面と屋根形状を立体で確認するSketchUp操作例。標準入力で表しにくい部分だけを3Dで詰め、決まった高さ・勾配・開口をCADの正本へ戻す。
3Dでは、入口から見上げる視点、ソファに座る視点、ダイニング、キッチンの四点で比較します。高窓からの光が天井面へどう広がるか、収納やペンダントが高さの中で小さく見えすぎないか、庭側の軒と室内天井が連続して見えるかを確認します。色や素材はこの回で変えません。
Findingは、「勾配天井で窓方向の抜けは増えるが、キッチン側の高い壁面が暗く残る」のように記録します。Changeは天井を採用するかだけでなく、高窓、照明、設備、収納上端を次の検討へ渡す。Returnは屋根図、断面図、展開図、天井伏図、設備図です。
6.四回の結果を、CADへ戻してから提案をつくる
四回の検証は、別々の改善案ではありません。一つの変更が次の回へ影響します。水回りの出入口を増やせば壁面が減り、窓や収納へ響く。軒を変えれば採光だけでなく庭の居場所が変わる。視線を植栽で遮れば、冬の光や外構動線へ戻る。勾配天井を採用すれば屋根、高窓、照明、設備が動きます。
そのため、私は各回を次の形式で残します。
· Source：CAD／BIMの版番号、方位、屋根、開口、外構、家具の基準データ
· Fixed：その回で動かさない室、外部条件、カメラ、時間帯
· Changed：出入口、軒、遮蔽、天井形状のうち一項目
· Finding：どの場面・視点で、何が改善し、何が悪化したか
· Return：平面、屋根、断面、立面、建具、外構、設備のどこへ戻したか
3Dで壁や窓を動かしても、CADに反映されなければ設計変更にはなりません。まず正本を更新し、次に可視化モデルを更新する。施主へ見せる画像やパノラマには案番号と日付を付けます。これで、きれいな旧案が打合せ資料へ残り続けるのを防ぎます。
7. Coohomは、家具を置いた生活と固定視点の共有に使う
平屋の検証すべてを一つのソフトで行う必要はありません。CAD／BIMは敷地、寸法、屋根、開口、図面の正本を担う。SketchUpは標準部材では詰めにくい形状、Twinmotionは庭や外部を含めた最終的な空間表現で使う場面があります。
Coohomを重ねるのは、建物の骨格が固まり、家具を置いた生活の見え方を短い往復で確かめたい段階です。間取り図をもとに空間を立ち上げ、家具や素材を置き、入口・着座位置などの視点を保存する。固定視点のパースで案を比べ、必要な箇所だけパノラマで画面外の死角を確認します。
ここでCoohomが構造、法規、日照計算、施工図の正本になるわけではありません。家具の詳しい寸法検証、素材・照明のA／B、実商品モデルの購入連携も、それぞれ別稿で扱います。平屋の記事で使うのは、同じ階へ広がる生活を人の目線で確認し、施主と変更理由を共有する範囲です。
外部表現を整えるTwinmotion、自由形状をつくるSketchUp、住宅設計情報を管理するARCHITREND ZEROにも3D機能があります。機能が重なることはありますが、判断の正本と得意な作業は同じではない。ソフト名から選ぶより、今回のFindingをどのツールで確かめ、どの図面へReturnするかで決めるほうがぶれません。
まとめ｜平屋は、一室の正解より同じ階の連鎖を見る
平屋の間取りで後悔を減らすには、各室を個別に整えるだけでは足りません。水回りの入口がLDKの動線へどう響くか。深い軒と中央進深が冬の明るさをどう変えるか。庭への抜けが個室や隣家からの視線へどうつながるか。勾配天井が屋根、高窓、照明、収納へ何を要求するか。同じ階の連鎖を確認します。
CAD／BIMでは敷地、方位、屋根、軒、開口、寸法を正本として守る。3Dでは条件を一つずつ変え、固定した場面と視点から差を読む。見つかった変更を平面、屋根、断面、立面、外構、設備へ戻す。この往復が、完成パースをつくること以上に重要です。
平屋はワンフロアだから簡単なのではなく、すべてが近いから慎重に見る必要がある。その近さを暮らしやすさへ変えるために、CADの正確性と3Dの体験的な確認を使い分けます。
次のアクション
検討中の平屋から、一室ではなく「同じ階で連鎖する一場面」を選びます。朝の洗面、冬の昼のLDK、ソファから庭を見る時間などです。CAD側で敷地・方位・屋根・軒・窓・隣家を固定し、3Dでは一項目だけ変える。改善点と新たな負担を一行ずつ記録し、どの図面へ戻すかまで決めてください。
よくある質問
Q1.平屋の3D検証は、どの段階から始めますか？
敷地、方位、法規上の条件、主要な壁・屋根・開口の骨格がCAD側で整理できた後、仕上げや家具を確定する前が目安です。初期から簡易3Dを使っても構いませんが、前提が変わるたびに作り込みをやり直さないよう、検証に必要な情報だけを入れます。
Q2.大きな窓があれば、平屋の中央も明るくなりますか？
窓の大きさだけでは決まりません。方位、軒、中央までの奥行き、天井、隣家、間仕切り、仕上げが重なります。3Dは暗くなる場所を疑う助けになりますが、法規上の採光、日照・日射、照度、熱性能は必要な計算で別に確認します。
Q3.中庭をつくれば、採光とプライバシーを同時に解決できますか？
改善する場合はありますが、自動的には解決しません。中庭を挟んだ部屋同士の視線、開口増加、外皮、排水、メンテナンス、コスト、使える庭の幅を確認します。外部条件を固定した複数視点で比較します。
Q4.住宅CADだけで平屋の検証は完結しますか？
住宅CADは間取り、屋根、図面、3Dを関連づけやすく、中心となる環境です。ただし、特殊形状の検討、家具を置いた短い比較、庭を含む表現などは、案件によって別ツールを重ねたほうが進めやすい場合があります。増やす前に正本と更新順序を決めます。
Q5. 3Dで変更した窓や壁は、そのまま設計変更になりますか？
なりません。可視化側の変更は検討案です。採用する場合は、法規、構造、屋根、設備との整合を確認し、CAD／BIMの正本と関連図面へ反映します。更新担当、案番号、施主確認日も残します。
