6畳レイアウトは、畳数から家具を選ぶのではなく、まず内寸と扉・窓・収納・コンセントを固定します。そのうえでベッド・デスク・収納の使用範囲を描き、3Dで高さと視線を確認。採用寸法はCAD、商品資料、現地へ戻します。
6畳の個室に、ベッドとデスクと収納を置く。平面図で家具の輪郭が重ならなければ、いったんは成立したように見えます。けれども椅子を引き、ベッド脇を歩き、収納を開ける動きを重ねると、残っていたはずの余白が消えてしまう。余裕の少ない部屋ほど、この差がそのまま暮らしに出ます。
前の記事では、家具配置を「置ける・使える・見える」に分けて検証しました。本稿はその方法を、睡眠・仕事・収納を一室にまとめる6畳の個室へ当てはめる実践編です。一般的な狭い部屋のコツを並べるのではなく、一つの縦長モデルを使い、どの順序で測り、何を変え、何を諦めたのかを追います。
1.「6畳」ではなく、実際の内寸から始める
6畳という呼び方だけでは、家具を置ける壁の長さまでは決まりません。畳の割り方、柱型、壁厚、扉、窓、造り付け収納によって、同じ6畳でも使える形は変わります。面積を先に見て「この家具なら入る」と考えるより、まず室内の輪郭と動かせない条件を見るほうが確実です。
今回使うのは、提供されたモデルに表示されている内寸約2730×3640mm、約9.94㎡の縦長個室です。短辺側に出入口、反対側に窓があり、検証条件として扉、窓、造り付け収納、コンセント位置を固定しました。家具を置きやすくするために建築側を動かすのではなく、現状条件の中でベッド、デスク、収納を成立させます。
私が最初に確認したのは、床の広さではなく「使ってよい範囲」でした。扉の軌跡、窓を操作する位置、収納前、コンセントへ手を伸ばす位置は、空いているように見えても家具置場にはできません。ここを家具配置の途中で思い出すと、案をほぼ組み直すことになります。
CADを正本にして、3Dへ渡す条件を固定する
CADまたは実測図には、室内寸法、建具、窓台、柱型、収納、コンセントを残します。少なくとも一辺を基準寸法として明示し、3D化した後に縮尺を照合できる状態にします。CADは家具の雰囲気を見る道具ではありませんが、どこからどこまでが正しい寸法なのかを守る役目があります。
Coohom側では、作業前に単位をmmへそろえ、基準寸法を再計測します。図面を取り込んだ場合も、壁が見た目どおりに立ち上がっただけでは終わりません。扉幅、窓位置、収納奥行きが正本と一致して初めて、家具比較の土台になります。
2.家具より先に「使える範囲」を描く
ここでは前稿の三層すべてを説明し直しません。6畳の個室で必要なのは、家具本体の外形に加え、ベッドを使う範囲、デスクチェアを引く範囲、収納を開く範囲、入口から窓へ向かう経路を先に重ねることです。
私はCAD上で、固定条件、家具外形、動作と通路を別レイヤーにしています。固定条件は動かさない。家具は案ごとに切り替える。動作範囲は半透明のハッチや簡単な矩形で置く。この程度の分け方でも、家具が入っているだけの案と、使い方まで成立している案を見分けやすくなります。
四つの余白を、同じ「空き」として扱わない
ベッド脇は、寝具を整える、立ち上がる、床を掃除する場所です。デスク後方は、椅子を引き、座り、立つ場所。収納前は扉や引き出しが動き、身体が留まります。入口から窓までの経路は、日常的に通る場所です。同じ500mmの空きでも、役割が違えば評価も変わります。
したがって、通路幅を一つの基準値だけで合否判定することはしません。利用者の体格、一人暮らしか、荷物を持って通るか、椅子と通路を同時に使うかで必要条件が変わるからです。本ケースでは、最も狭い場所を測り、二案の差と動作の違いを比べます。数値は正解ではなく、取捨選択を説明する証拠として使います。
ガイド線は「置く位置」より「侵してはいけない範囲」に使う
3D側では、ガイド線や補助オブジェクトを使って、入口の扉軌跡、収納前、椅子後方、主経路の境界を表示します。最初からベッドの中心線を決めるのではなく、「ここから先へ家具を出さない」という線を先に置く。この順番なら、見た目を整えるうちに必要な余白を削ってしまうことが減ります。
Coohomの距離寸法線には、オブジェクト境界から近接物までを見る余白の距離と、中心点を基準に見る距離があります。家具間の有効な余白を確認する本稿では、原則として境界同士の距離を見ます。数値だけを記録するのではなく、どの面からどこまでを測った値かも残します。
3.ベッド・デスク・収納は、優先順位を決めて置く
三つの家具を同時に動かすと、何が改善したのか分からなくなります。そこで最初に、変えにくいものを一つ決めます。睡眠を優先するならベッド、在宅作業が長いならデスク、持ち物が多いなら収納から始める。これは一般的な正解ではなく、その部屋で守る条件を一つ選ぶ作業です。
今回のモデルでは、まずベッドを長手方向に置き、窓と入口の関係を固定しました。次にデスクを反対側の壁へ置き、椅子を引いた状態を追加。最後に収納を置きます。この順番なら、残った隙間へ家具を押し込むのではなく、睡眠と仕事の動作が重なる場所を先に見つけられます。
実寸モデルを使っても、製品寸法とは分けて考える
Coohomでは家具モデルを選び、基本パラメータで幅・奥行き・高さを確認できます。向きは回転操作で変え、2Dと3Dを往復しながら最狭部を測ります。候補商品がまだ決まっていない段階では、採用可能な最大外形を代理モデルへ入れておくと、後から実商品へ替えたときに条件が崩れにくい。
ただし、ライブラリモデルの見た目を商品そのものと考えるのは危険です。比率を解除してモデル幅だけを変えれば、比較用ブロックとしては使えても、フレーム、脚、ヘッドボード、引き出しの可動域まで実商品を再現したことにはなりません。具体的な商品を選ぶ段階では、メーカー寸法図と搬入条件へ戻します。

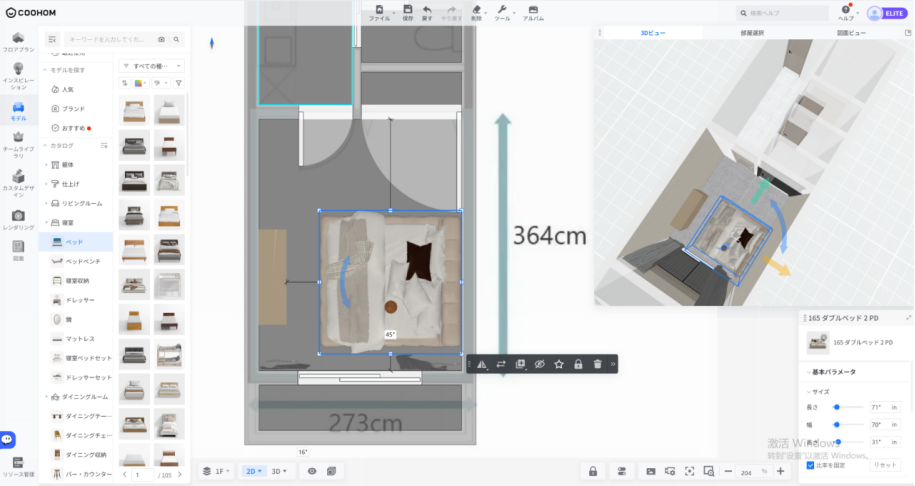

図1 Coohomでベッドモデルの寸法と向きを調整する操作例。画面表示の単位やUIは利用環境により異なる
広いベッド案で、最初に最狭部を測る
提供された比較図では、幅の広いベッドを置いた案の通路が約45cm、幅を抑えた案が約65cmと表示されています。変えたのはベッド幅で、部屋、入口、窓、デスク、収納の条件は同じです。20cmの差は床全体で見れば小さくても、毎日通る線へ戻ると意味が変わります。
45cm案を直ちに不成立とするわけではありません。短時間通るだけなのか、洗濯物を持つのか、椅子を引いた状態でも通るのかで判断は変わります。ただ、このモデルではベッドの余裕を守るほど、移動とデスク利用の自由度を失うことが見えました。反対に65cm案では通りやすさが増える一方、寝具の幅を譲っています。ここで決めているのは正しい寸法ではなく、どちらの不便を引き受けるかです。

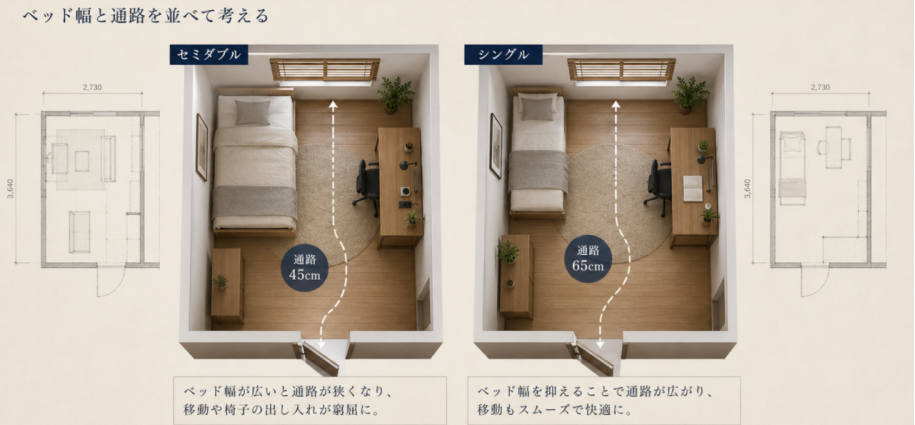

図2 同じ6畳モデルでベッド幅だけを変えた比較。表示された通路約45cmと約65cmはモデル上の測定結果であり、一般基準ではない。
4.高さと視線は、3Dで別に確認する
平面上の余白が増えても、入口正面を背の高い収納が塞げば、部屋は窮屈に感じられます。逆に低い家具でも、窓前や椅子の後ろへ集めれば使いにくい。高さは「低いほどよい」ではなく、どの視点で、何を遮っているかを見る必要があります。
70cmラインは、本ケースの比較線として置く
本モデルでは、デスク天板と低い収納を比べる補助線として、床から約700mmの水平ラインを置きます。これは法規でも、6畳家具の推奨上限でもありません。収納A案とB案で、入口から窓へ抜ける視線より上にどれだけ量が出るかを、同じ条件で比べるための線です。
高い収納が必要なら、それ自体を避けるのではなく、入口正面を外して一面へまとめる案を試します。その際も収納量、扉の開閉、コンセントとの干渉は変えず、位置または高さのどちらか一つだけを動かします。見た目を軽くした代わりに収納不足になれば、レイアウトとしては改善していません。

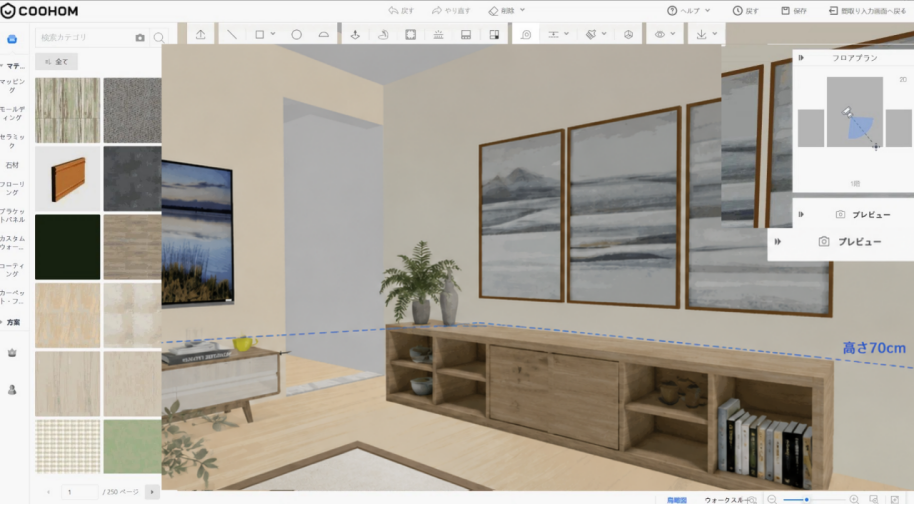

図3 床から約700mmのラインを置き、収納や家具の高さを比較するcoohom操作例。本ケースの検証線であり、一般的な上限寸法ではない。
ENT・DESK・BEDの三視点を固定する
確認する視点は、入口、デスク着座位置、ベッド上の三つです。入口では窓までの抜けと家具の第一印象、デスクでは立ち座りと収納の近さ、ベッドでは天井・窓・照明・収納の圧迫を見ます。私は最もきれいに見える画角より、長く居る位置と動作が発生する位置を先に保存します。
Coohomでは3D表示のカメラ視点を保存し、同じ位置へ戻せます。案を比較するときは、カメラ位置、目線高さ、視野角、照明を固定します。画角が違えば、家具の変更よりカメラの差が印象を決めてしまうためです。

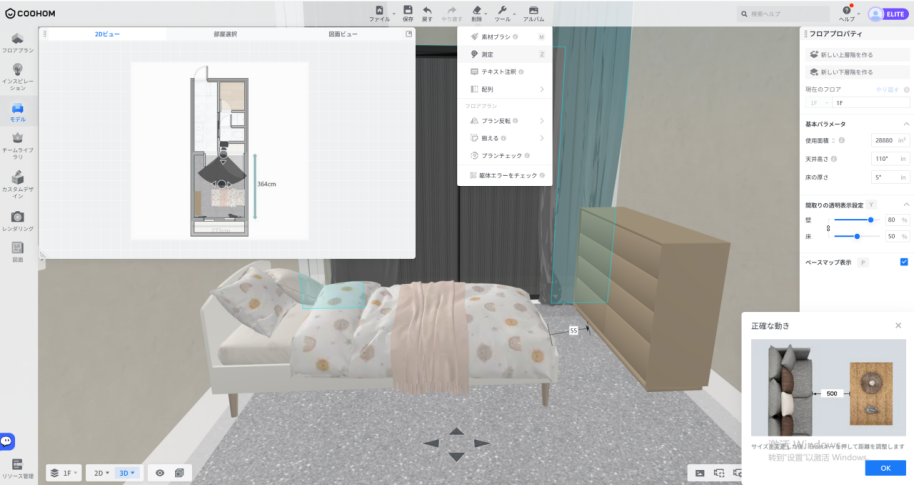

図4 3D視点でベッド・収納まわりの最狭部を確認する操作例。画面に空きが見えても、身体動作と測定位置を重ねて判断する。
5.向きを変えるときは、一つの変数だけを動かす
ベッドを90度回転する、デスクを窓側へ向ける、収納を反対の壁へ移す。狭い部屋では、どれも試したくなります。ただ、三つを同時に変えると、通路が広がった理由も、視線が改善した理由も追えません。
そこで現状案を複製し、まずベッドの向きだけを変えます。Coohomの回転操作は2Dと3Dが同期するため、平面で扉・収納との干渉を見た後、そのまま入口と着座視点へ移れます。向きを変えた結果、入口から窓の経路が直線になっても、ベッド足元とデスクチェアが重なれば採用しません。反対に通路の数値が大きく変わらなくても、入口正面の視線が抜け、椅子を引く動作が独立するなら比較する価値があります。
比較記録には、固定した条件、変えた変数、最狭部、三視点の発見、失った条件を書きます。今回の幅比較なら、Findingは通路が約45cmから約65cmへ変わったこと、Changeはベッド幅、Trade-offは寝具幅です。これを残すと、後で別の商品へ置き換えても、なぜその上限寸法になったのかを追えます。
6.最後は床へ出し、CADと商品条件へ戻す
3Dで成立した案を、そのまま確定案にはしません。既存室なら現地で再測定し、床へマスキングテープを貼ります。ベッドとデスクの外形だけでなく、椅子を引いた位置、収納扉を開いた位置、ベッドへ出入りする位置まで出す。段ボールなどで収納の高さも一部立ち上げれば、画面では気づかなかった身体の近さが分かります。
新築や改修で床への実寸の墨出しができない段階では、CADの家具レイヤーと電気・照明図へ戻します。ベッドを動かしたことでコンセントが隠れていないか、デスク照明の位置がずれていないか、収納扉と建具が干渉しないかを再確認します。3Dで見つけた問題は、3Dモデルだけを直して終わらせず、正本図面と確認記録へ反映します。
今回の検証を短く記録すると、次のようになります。
· Input：内寸2730×3640mm、扉・窓・収納・コンセントを固定
· Finding：幅の広いベッド案では、比較図上の最狭通路が約45cm
· Change：他の条件を固定し、ベッド幅だけを縮小
· Result：比較図上の通路が約65cmとなり、約20cm増加
· Trade-off：寝具幅を譲り、移動とデスク利用の余白を優先
· Return：採用可能なベッド最大幅、家具位置、コンセント条件をCADと商品選定条件へ記載
この記録があれば、後工程で「やはり大きなベッドにしたい」となったときも、好みだけで押し戻さず、どの動作と交換になるかを話せます。
まとめ｜6畳レイアウトは、家具の数より優先順位を決める
6畳の部屋を広く見せることだけが目的なら、家具を減らせば話は早い。けれども実務で必要なのは、睡眠、仕事、収納のうち何を守り、どこへ負担を残すかを説明できるレイアウトです。
まず実際の内寸と動かせない条件をCADで固定する。次に、家具ではなく動作と通路を描く。Coohomのような3D環境でモデルの幅や向きを変え、距離寸法線と固定視点から同条件の二案を比べる。最後に床への実寸の墨出し、メーカー資料、CADへ戻す。この順番なら、「6畳だから仕方がない」で終わらず、何を変えれば使い方がどう変わるかまで追えます。
次のアクション
いま検討している6畳の部屋で、ベッド、デスク、収納のうち、最も譲れないものを一つ選んでください。その家具を置く前に、扉、窓、収納、コンセントと、必要な動作範囲を図面へ重ねます。最初の一案では、他の家具を増やしすぎない。最狭部と入口・着座・ベッドの三視点を確認してから、次の家具を足していく。それがこの部屋に合う優先順位を見つける最短の試し方です。
よくある質問
Q1. 6畳なら、2730×3640mmで作図してよいですか？
いいえ。本稿の寸法は提供モデルの条件です。6畳という表記だけで縦横寸法は確定しません。新築では設計図、既存室では壁・柱型・巾木・建具を実測し、家具に使える有効寸法からモデルを作ります。
Q2.図面がなくても6畳レイアウトを検証できますか？
矩形の部屋なら、内寸、天井高さ、扉、窓、収納、コンセントを実測して始められます。ただし、レーザー計測や手測りの誤差を含むため、発注・施工寸法の正本にはしません。最終的には現場と製品資料で再確認します。
Q3. Coohomに表示された距離を、そのままCAD寸法として使えますか？
測定モード、単位、対象オブジェクト、始点・終点を確認したうえで照合します。余白の距離と中心点の距離では意味が異なります。施工や発注に使う数値は、CADの正本、現地実測、メーカー寸法図と突き合わせてください。
Q4.ベッドとデスクのどちらを先に決めるべきですか？
長く使う行為と、変更しにくい条件から決めます。睡眠幅を優先するならベッド、在宅作業時間が長く椅子の動作を守りたいならデスクが先です。どちらも最大サイズから始めると、最後に収納と通路へ負担が集中します。
Q5. 3Dライブラリの家具を、そのまま購入候補にできますか？
配置検討の代理モデルとしては使えますが、購入可否、型番、在庫、納期、搬入、組立、可動域までは保証しません。採用段階では実商品の外形寸法と仕様を確認し、必要に応じてモデルを置き換えます。
