間取りの採光を考えるとき、最初に3Dパースを明るく整えると、かえって判断が曖昧になります。私はまずCADの配置図・平面図・断面図に戻り、真北、窓高、庇、隣棟、室の奥行きを確認します。日照や昼光の性能まで見るならBIMや専門解析へ。そのあとCoohomなどの3Dツールで、入口、ソファ、作業面から、光が届く面と暗く残る面を同じ条件で比べます。
法定採光、直射日光、昼光による明るさ、レンダリングの明るい印象は、それぞれ別の判断です。3Dは照度計の代わりにはなりません。それでも「朝はどの壁が明るいか」「家具で光がどこまで遮られるか」を、施主と同じ画面で見る場面では役立ちます。

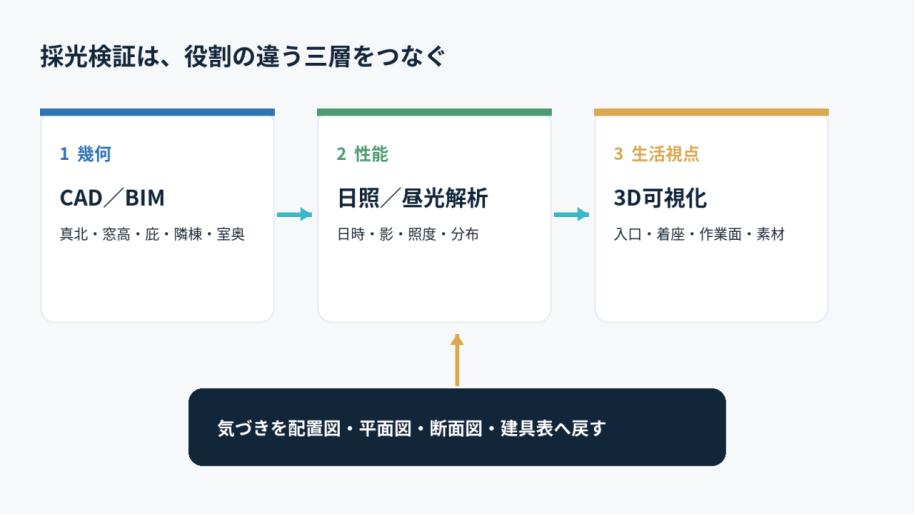

図1 採光を「幾何」「性能」「生活視点」の三層へ分け、判断を図面へ戻す流れ
窓が大きくても、部屋全体が明るいとは限らない
打合せで大きな窓を見ると、「これなら部屋も明るくなりそうですね」と話が進みやすいものです。平面図でも開口は十分に見え、3Dパースでは窓の外が白く抜けている。けれど、視点を室の奥へ移すと、作業台や収納のまわりだけ暗さが残ることがあります。光の届き方は窓面積だけでは決まりません。方位、窓台と上端の高さ、庇、隣棟、室の奥行き、内装の反射、家具の位置が重なって見え方をつくります。
レンダリング画面を見ていると、空間がきれいに仕上がった瞬間に、採光条件まで良くなったような気がしてしまいます。環境光を少し上げれば、暗かった壁もすぐに見やすくなる。そこで一度立ち止まるようにしています。増えたのは窓から届く光なのか、それとも画面上の明るさなのか。似て見えても、設計上は別の話です。
ICとの検討では、もう少し細かな違いが話題になります。同じ木目でも、床では明るく、壁では濃く見える。カーテンやソファ、ラグを置いた途端に、窓際と室奥の差が目立つこともある。採光計画は窓だけで完結せず、内装選定だけで解けるものでもありません。建築側の幾何と、室内側の素材・家具を同じ空間で見て、ようやく判断しやすくなります。
最初に分けるべき四つの「光」
採光の話が噛み合わないとき、たいてい「明るい」という一語の中に、別々の判断が入り込んでいます。設計チームで話すときは、まず次の四つに分けておくと整理しやすくなります。
法定採光
建築基準法上の採光は、居室の開口部について確認する法的な条件です。窓が大きく見えるか、好みの雰囲気かとは別の話です。用途、地域、敷地条件、開口の有効性を含め、確認申請図書と法令に基づいて判断します。本稿の3D画面で法適合を代替することはできません。
日照・直射日光
太陽がどの日時に、どの開口から入り、どこへ影を落とすかを見る判断です。所在地、真北、季節、時間、周辺建物、庇や袖壁が必要になります。冬に光を取り込みたいのか、夏の過熱を抑えたいのかでも、良い窓は変わります。
昼光による室内の明るさ
直射日光が入らなくても、天空光や周囲からの反射で室内は明るくなります。照度や分布を定量的に確認する場合は、天候・空のモデル、ガラス、反射率、解析面などの入力条件が必要です。日影の動画と照度分布は、同じ結果ではありません。
3Dレンダリングの明るい印象
3Dでは、カメラ露出、環境光、太陽光強度、色調、背景、ポストエフェクトでも印象が変わります。ここで分かるのは、設定した条件下でどの面が明るく見えるか、窓と家具がどう重なるかです。実際の照度や日照時間を自動的に証明するものではありません。
四つを分けておけば、「パースはこんなに明るいのに、なぜ別の解析が要るのか」という疑問にも、どの明るさを確かめているのかという順番で答えられます。
Step 1｜CADで方位・窓・遮蔽物の幾何を確定する
3Dを開く前に、私はまず図面へ戻ります。配置図で見るのは真北、隣棟、塀、樹木、バルコニー。平面図では窓幅、壁厚、室の奥行き、家具と窓の重なりを追い、断面図では窓台、窓上端、庇の出、梁、下がり天井を重ねます。ここが曖昧なままでは、3Dで見えた差の理由を説明できません。

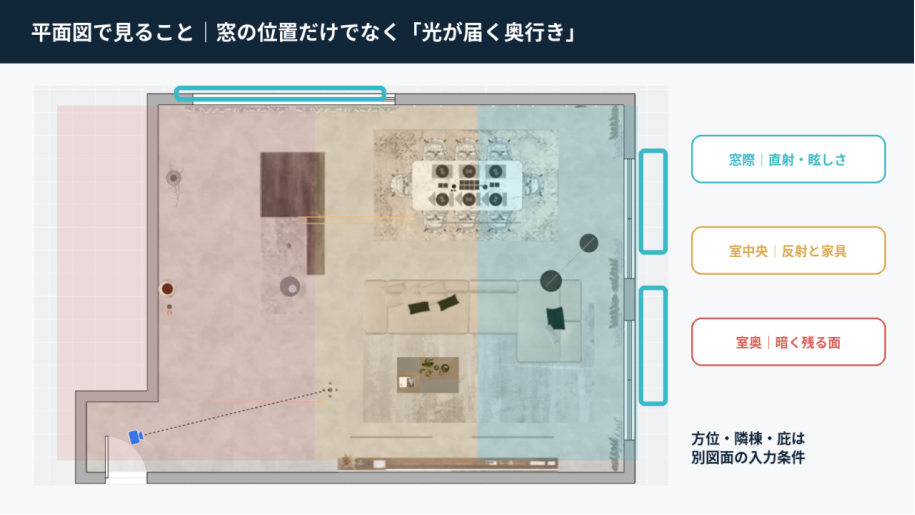

図2 提供された平面モデルに窓位置と室内で確認する面を重ねた図。方位・隣棟・庇は別の図面条件として補う
平面図だけを見ていると、窓の高さによる差が抜け落ちます。同じ幅でも、窓上端が高ければ室の奥へ光を導きやすい。反対に、低い庇や梁が近ければ、思ったより早く光が切れることがあります。では窓を高くすればよいかというと、そう単純でもありません。眩しさ、外からの視線、家具との取り合い、構造、コストが一緒に戻ってきます。

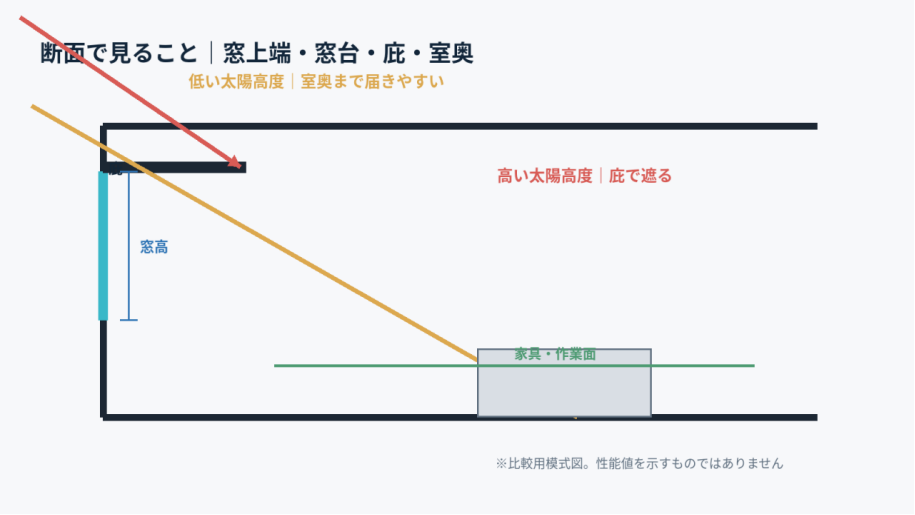

図3 窓幅だけでなく、窓上端・窓台・庇・室奥を同じ断面で確認する比較用模式図
この段階では、所在地、真北、確認日と時刻、周辺遮蔽物、窓の外形、ガラス条件、庇・袖壁、主な内装面、動かさない家具を揃えます。最初からすべてを精密につくり込む必要はありません。ただし、A案とB案で共通にするものと、今回あえて変えるものだけは、混ざらないように残しておきます。
Step 2｜日照と昼光は、必要な精度に合わせて解析する
図面上の幾何が揃ったら、次は知りたいことに合わせて解析を選びます。直射日光がいつ入り、影がどう動くのかを見たいなら、所在地、真北、日付、時刻を持つ日照・日影検討が必要です。たとえばAutodesk RevitのSolar Studyでは、プロジェクト位置と日時を設定し、Still、Single Day、Multi-Dayなどのモードで太陽と影を追えます。画面を好みの明るさに整える作業ではなく、真北と時間を根拠にして影を見る作業です。
照度や昼光分布まで見るなら、専門的な昼光解析へ進みます。解析面の高さ、天空条件、気象データ、ガラス透過率、内装反射率、周辺建物の扱いで結果は変わる。色分け図が精密に見えても、入力条件が曖昧なら、そのまま信じることはできません。
同僚とこの話をすると、最後はいつも「何のために見るのか」へ戻ります。高機能なソフトを使ったという事実だけでは、判断の根拠にはなりません。知りたいのは影の形なのか、作業面の照度なのか、それとも施主へ室内の見え方を伝えたいのか。問いが違えば、選ぶツールも、残すべき結果も変わります。
Step 3｜Coohomでは、生活視点から光の届き方を比べる
定量解析の後、または初期段階の視覚検討では、Coohomの3Dモデルを使います。カスタム照明の公式ヘルプでは、サンシャインのオン・オフや太陽光角度の調整が案内されています。また、リアルタイムレンダリングでは、照明・素材・後処理の変更をその場で確認できます。
ここで確かめたいのは、窓、庇、家具、素材が入った室内を生活者の目線から見て、光がどの面まで届き、どこに暗さが残るのか。その違いを画面に出し、施主と一緒に話せる状態にすることです。

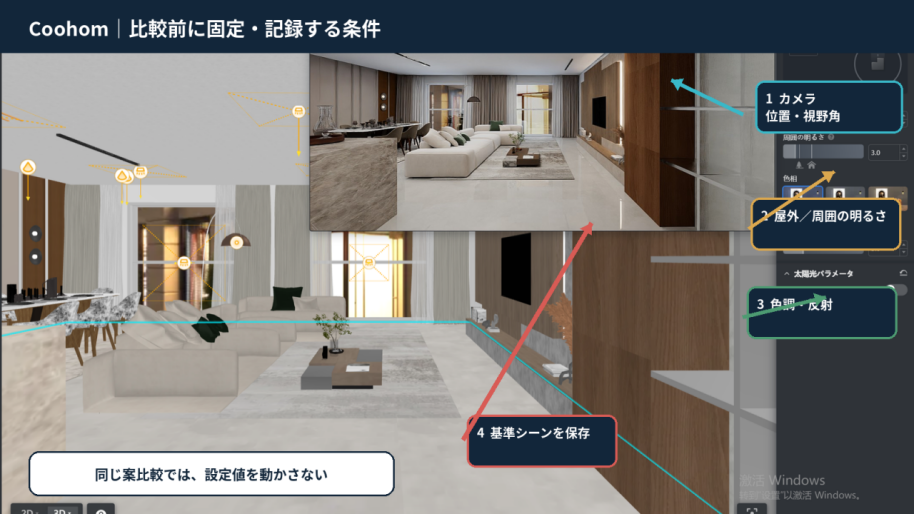

図4 提供されたCoohomのリアルタイムライト画面で、比較前に記録する環境・カメラ条件を示した図（注記は本稿作成）
まず人工照明を切り、基準シーンを保存する
昼光を見ているつもりでも、ダウンライトや間接照明が点いたままでは、何が室内を明るくしているのか分からなくなります。そこで最初に、人工照明を切った基準シーンを一つ保存します。生活場面としての照明は、そのあとで足す。昼光と照明計画を二段階に分けるだけで、比較はかなり読みやすくなります。
入口・着座・作業面の三視点を固定する
窓に近いベストアングルだけでは、暮らしの中で感じる暗さは拾えません。入口で立ったとき、ソファやダイニングに座ったとき、キッチンやデスクで手元を見るとき。この三つの視点を決め、カメラ高と視野角を変えずに比べます。圧迫感の検証でも視点固定は使いますが、ここで追うのは家具の量ではなく、光が届く面と暗く残る面です。
窓だけを変え、環境設定を動かさない
A案とB案を比べるときは、床・壁・家具、カメラ、背景、太陽光角度、環境光、色調をそのままにして、窓幅、窓高、窓位置のどれか一つだけを変えます。B案が少し暗く見えたからと環境光を上げたくなりますが、そこで触ると比較の意味が薄れてしまいます。

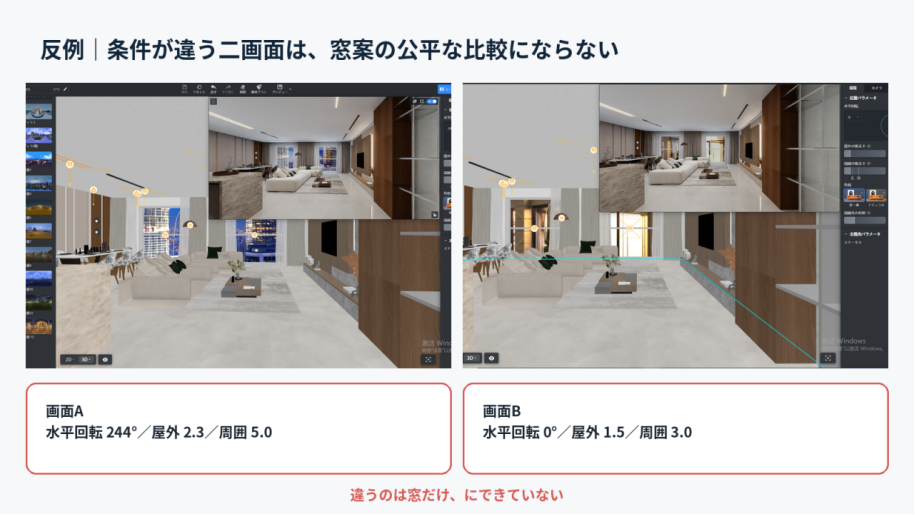

図5 背景・明るさ・カメラ条件が異なる二画面は、仕上がり確認には使えても窓配置の公平な比較にはならない
同じ素材でも、壁と床で違って見える
採光を見ている途中で、「同じマテリアルなのに、壁と床の色が違って見える」と気づくことがあります。すぐにデータの不具合とは言い切れません。面の向きや光源との角度、直射と間接光、周囲の色、反射、カメラ設定が違えば、同じ素材でも見え方は変わります。

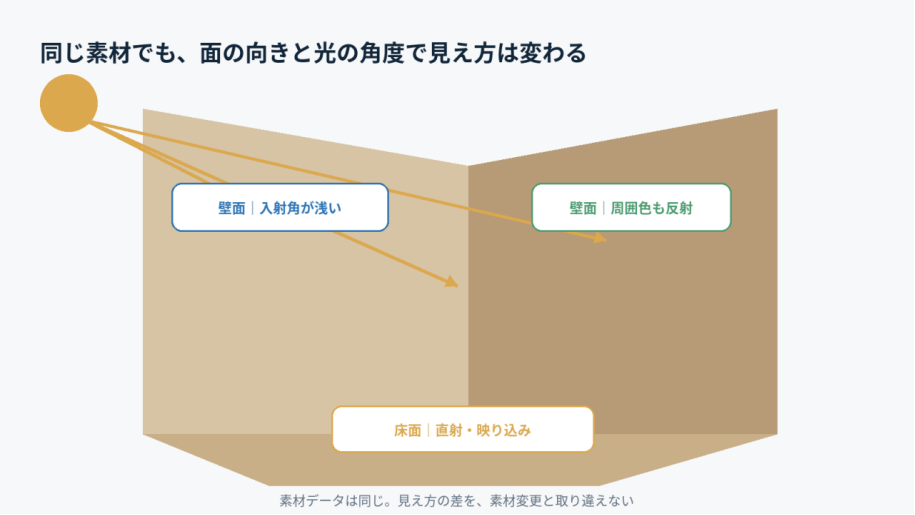

図6 素材データが同じでも、面の向き・光・周囲の反射で画面上の見え方は変わる
窓計画と内装計画がつながるのは、まさにこの部分です。明るい床材を選べば解決するとは限らず、窓際だけが白く飛び、室奥との落差がかえって強くなることもある。反対に、少し落ち着いた素材でも、壁へ柔らかく光が回ると、空間全体は安定して見えます。
だから本稿では、素材を比較変数に入れません。採光を見るときは素材を固定し、窓や遮蔽物だけを変える。素材や人工照明を比べたい場合は、素材・照明の条件を揃えてA案・B案を比較する方法へ検証を分けます。窓が効いたのか、仕上げが効いたのか。その理由を混ぜずに話します。
同じ課題を、どのツールで確かめるか
手段 | 得意な確認 | 入力条件 | 正本・戻し先 |
2D CAD | 方位・開口・庇・隣棟・寸法 | 配置・平面・断面 | 配置図／平面図／断面図 |
BIM／日照検討 | 太陽位置・影の動き | 所在地・真北・日時・周辺形状 | BIM／日照設定 |
昼光解析 | 照度・分布・評価指標 | 気象・空条件・ガラス・反射率 | 解析モデル／報告 |
Coohom | 生活視点の見え方・素材・共有 | 3D形状・窓・固定カメラ・光設定 | 比較記録→図面 |
現地／実測 | 実際の光・眩しさ・色・季節差 | 時刻・天候・測定条件 | 調査記録／仕様確認 |
表1 採光検証で使う主な手段と、担当させる判断の違い
採光の結論を、一つのソフトだけに任せるのは難しいと感じています。CADには正確な幾何を残し、BIMや専門ツールでは日時・位置・性能を計算する。Coohomでは室内の見え方を確かめ、施主へ説明する。それぞれの役割を分けておくと、画面に出た結果が何を示し、何までは示していないのかが見えやすくなります。
Coohomで太陽光角度や明るさを動かすと、同じ室内での見え方の差はつかみやすくなります。ただ、その画面を実際の所在地・日時に対応した定量結果と呼ぶことはできません。性能として確かめたい部分は、位置と日時を持つ解析へ戻す。この線引きは残しておきたいところです。
失敗しやすい比較条件
採光の比較では、画面をきれいに整えようとした操作が、そのまま比較条件を崩すことがあります。私たちの確認でも話に上がりやすいのは、次の四つです。
A案だけ広角にする
広角なら窓と室奥を一枚に収めやすく、部屋も明るく広く見えます。提案用の一枚としては魅力的でも、案比較には向きません。A案とB案では視野角とカメラ位置を揃えます。
暗い案だけ環境光を上げる
暗い案だけ環境光を上げれば見やすくなりますが、それは窓の改善ではなく画像の補正です。検証用と提案用の画像を分け、比較に使った設定値は残しておきます。
周辺建物や庇を省略する
窓を正確につくっても、光を遮る隣棟や庇がなければ、結果は実際より楽観的に見えます。初期比較で省いたものは、そのままにせず、未入力条件として書き残します。
三時点を別々の設定で書き出す
朝・昼・夕を比べるなら、動かすのは時刻だけです。夜の生活場面として照明を加えたい場合は、昼光比較と同じ組に入れず、別のセットとして見ます。
3Dの限界｜明るく見えることと、性能が成立することは同じではない
レンダリングにすると、光と素材の関係はぐっと捉えやすくなります。ただし、画面の明るさはモニター、露出、色調、背景、ポストエフェクトでも変わります。太陽光角度を手で動かせることと、実際の緯度・経度、季節、標準時、周辺気象を再現できていることは同じではありません。
法定採光は法令と確認図書、日照は所在地・真北・日時を持つ検討、照度は適切な入力を持つ専門解析、色と質感は実物サンプル、最終的な光環境は現地で確認します。3Dパースで色・光・寸法・施工を判断するときの注意点では全体の信頼範囲を扱い、本稿ではそのうち光に関する境界だけを具体化しています。
FAQ
南向きの大きな窓なら、採光検証は不要ですか
不要とは言えません。庇、隣棟、窓高、室の奥行き、家具、眩しさ、夏の日射取得が関係します。方位だけでなく、季節と時間、受光する面まで確認します。
Coohomだけで日照シミュレーションは完結しますか
本稿では完結すると扱いません。太陽光角度、明るさ、環境、素材を調整して室内の見え方を比較できますが、法定採光や所在地・気象条件に基づく定量判断はCAD／BIM／専門解析と図書へ戻します。
朝・昼・夕の画像は何枚必要ですか
最初から多く作る必要はありません。設計上重要な季節と時刻を選び、同じ入口、着座、作業面の三視点で比較します。問題が見つかった時間帯だけ、前後の時刻を追加します。
素材も一緒に変えた方が、完成イメージに近くなりませんか
提案画像ではその方が自然です。ただし採光の原因を探す比較では、素材を固定します。窓と素材を同時に変えると、どちらが効いたのか分からなくなります。
まとめ｜採光は、明るい画像ではなく証拠のつながりで判断する
大きな窓を置いたから、室内も十分に明るい。実務では、そこまで簡単に言い切れません。方位、日時、窓の高さ、庇と周辺建物、室の奥行き、素材、家具が重なり、光の届き方を変えるからです。
まずCADで幾何を確かめ、性能まで必要ならBIMや専門解析へ進む。Coohomでは人工照明を切った基準シーンをつくり、入口・着座・作業面から、窓や遮蔽物を一つずつ変えて見比べます。そして、3Dで気づいたことを配置図、平面図、断面図、建具表、解析条件へ戻す。「明るそう」という印象が、ここまでつながって初めて、次に変更できる設計条件になります。
次のアクション｜一つの視点、一つの変更から試す
最初から部屋全体をつくり込まなくても大丈夫です。いま検討している間取りで人工照明を切り、入口、着座、作業面のうち、気になる視点を一つ保存してみます。次に、窓の位置か高さだけを少し変える。環境光や色調には触れず、どの面の見え方が変わったかを追うところから始められます。
まだ検証用の3Dモデルがない場合は、Coohomの3D間取り作成ツールから平面図を立ち上げ、まず一室だけで試す方法でも十分です。完成パースを整える前に、「どの面へ光が届き、どこが暗く残るか」をA案・B案で比べる。差が見えたら、その理由を窓高、庇、家具位置へ分け、最後に図面へ戻します。
参考資料
· e-Gov法令検索「建築基準法」（laws.e-gov.go.jp）
· e-Gov法令検索「建築基準法施行令」（laws.e-gov.go.jp）
· Autodesk Help「Define Sun Settings for a View」（help.autodesk.com）
· Autodesk Help「Create a Single-Day Solar Study」（help.autodesk.com）
· Coohom「カスタム照明を設定する方法」（coohom.com）
