コンセント位置で後悔しないために:家具配置とCAD・3Dで確認する方法

コンセント位置は、空室の間取り図へ点を置いただけでは決まりません。先に家電と生活行為を整理し、CAD平面で点位・家具・コード経路、立面で床からの高さ・天板・扉・プラグ寸法、3Dで家具を置いた後の遮りと手の届き方を確認します。3Dで見つけた問題を電気図、展開図、設備表、打合せ記録へ戻して初めて、検証が閉じます。

平面図では正しいのに、家具を置くと使えなくなる

電気図の打合せで、壁の角にコンセントを追加した。数量も不足していない。ところがソファを置くと、ちょうど背の後ろに隠れる。テレビ台の裏には差込口があるものの、プラグとコードの厚みで家具が壁から浮く。ロボット掃除機の基地は置けても、帰還経路の途中にコードが横切る。こうした問題は、点位の有無だけを見ていると残ります。

2025年にパナソニックとRoomClipが実施した調査では、回答者の75.4％がコンセントの位置または数に不満を持ち、位置の悩みでは「家具などで隠れてしまう」が57.8％で最多でした。調査条件があるため、この数字をすべての住宅へそのまま当てはめることはできません。ただ、電気設備を家具と別々に決める危うさは、実務でもよく分かります。

私はコンセント計画を、電気図だけの仕事として扱わないようにしています。必要なのは、使う、届く、隠れない、コードが邪魔にならない、正本へ戻せるという一連の確認です。

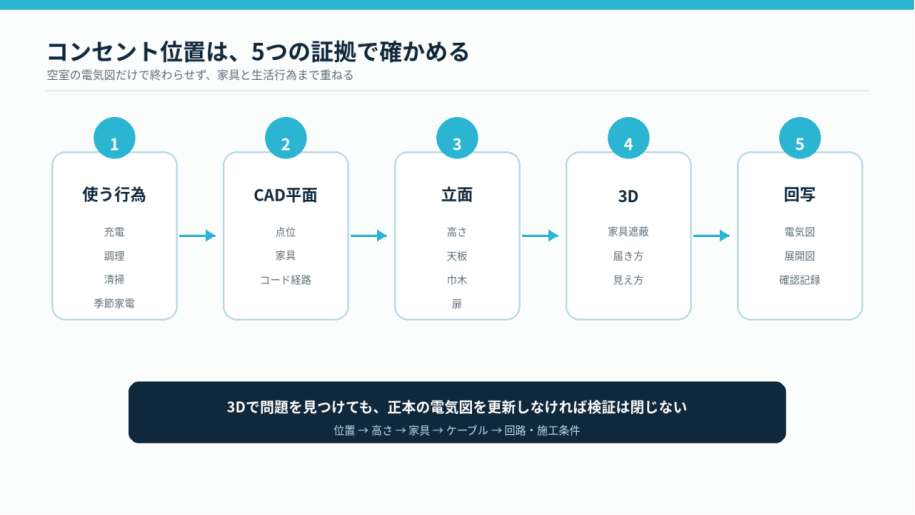

 _{図1　生活行為、CAD平面、立面、3D、電気図への回写という5段階でコンセント位置を確認する流れ}

最初に数えるのは、コンセントではなく生活場面

「一部屋に何口あれば十分か」は気になるところですが、口数だけを先に決めると、使う位置とのずれが残ります。同じスマートフォンの充電でも、ソファに座りながら使うのか、就寝中にベッド脇へ置くのか、家族分をまとめて収納内で充電するのかで、必要な場所と高さが変わります。

固定家電は、機器の外形と接続先を一組で見る

テレビ、冷蔵庫、電子レンジ、食器洗い機、エアコンなどは、機器の位置だけでなく、プラグ、通信端子、アンテナ、給排水、放熱、点検まで一組で整理します。大型家具や造作収納の背面へ納める場合、機器を置いた後にも抜差しや点検ができるかを確認します。容量や専用回路の要否は、製品仕様と電気担当者の判断へ渡します。

日常の充電は、座る場所と天板から考える

ソファ脇、ダイニング、デスク、ベッドサイドでは、機器を使う姿勢が先です。床近くに差込口があっても、毎日かがむ、コードが椅子の脚を横切る、充電中の端末を置く面がないなら、実際には使いにくい。床、壁、家具、天板のどこに電源を寄せるかを、家具選定と同時に考えます。

清掃・季節家電は、移動する範囲を描く

掃除機、アイロン、扇風機、加湿器などは常設位置だけでは決まりません。どこから取り出し、どこまで移動し、使用後にどこへ戻すかを見る。家具の模様替えや将来の見守り機器、通信機器も含めると、現在の完成形だけでなく変更余地も必要になります。

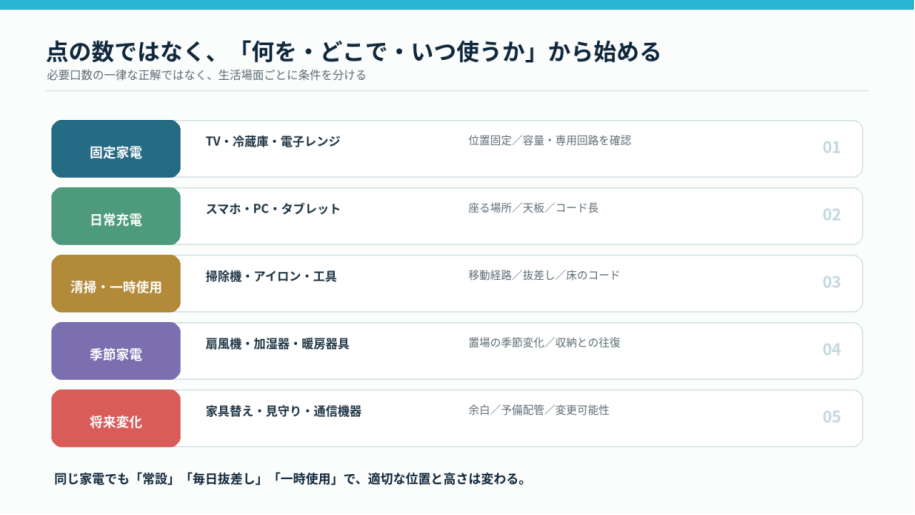

 _{図2　固定家電、日常充電、清掃、一時使用、季節家電、将来変化に分けてコンセント需要を整理した図}

パナソニックは2025年の提案で、居室の「四隅配置」に生活に応じた追加を組み合わせる考え方を示しています。これは有用な検討材料ですが、住宅ごとの正解を自動的に決める規則ではありません。記事でも特定の口数を標準値にはせず、家族構成、機器、間取り、回路、施工条件から担当者が判断する前提にします。

Step 1｜機器表に「使う場所」と「コード」を加える

家電リストには、機器名と数量だけでなく、常設か一時使用か、使う人、置く面、プラグの向き、コード長、通信やアンテナの有無、点検方法を書きます。まだ製品が決まっていない場合も、単純な箱と仮条件で構いません。ただし仮条件であることは明記し、採用製品が決まった時点で置き換えます。

 この表をつくると、「コンセントを増やす」以外の解決も見えてきます。家具の側板へ組み込む、天板上へ出す、収納内に充電場所をまとめる、機器の置き場を変える。反対に、家具を変えても動かせない設備や専用回路は、建築側で先に固定すべき条件として残ります。

Step 2｜CAD平面で点位・家具・コード経路を分ける

電気記号だけを表示すると、部屋が広く見えすぎる

Jw_cadやAutoCADでは、コンセント・スイッチ、照明、固定家電、家具、扉、コード経路、点検・清掃範囲を別レイヤーにします。住宅CADやBIMでも、カテゴリや表示クラスを分ける考え方は同じです。家具レイヤーを消した空室図だけで確認すると、点位は整って見えます。しかし、最終家具を表示した瞬間に、差込口がソファや収納の中央へ潜ることがあります。

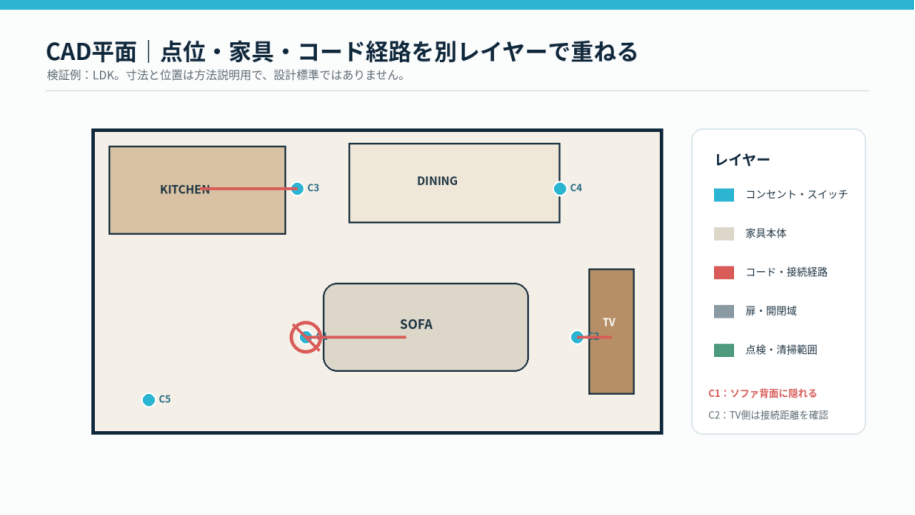

 _{図3　LDKのCAD平面にコンセント、家具、コード、点検範囲を別レイヤーで重ね、ソファ背面の隠れを示した図}

点と機器の間に、一本の線を引く

私は仮のコード経路も描きます。精密な配線図ではなく、壁の差込口から機器までコードがどこを通るかを見るための線です。通路、引戸、椅子の引き代、ロボット掃除機の経路を横切るなら、点位は近くても使い方に問題がある。テレビ周りでは電源、アンテナ、LAN、周辺機器の接続先が分かれるため、家具の背面図と合わせて確認します。

ここで見ているのは室内側の使い勝手です。壁内配線、回路分け、容量、接地、防水、防火区画などは、正式な電気設計と施工条件で別途確認します。

Step 3｜立面で高さ・天板・扉・プラグを重ねる

平面図の記号は、壁のどこにあるかを示しても、床からの高さや家具との上下関係までは伝えにくい。そこで、造作家具、キッチン、デスク、テレビ壁などは展開図へ点位を移します。

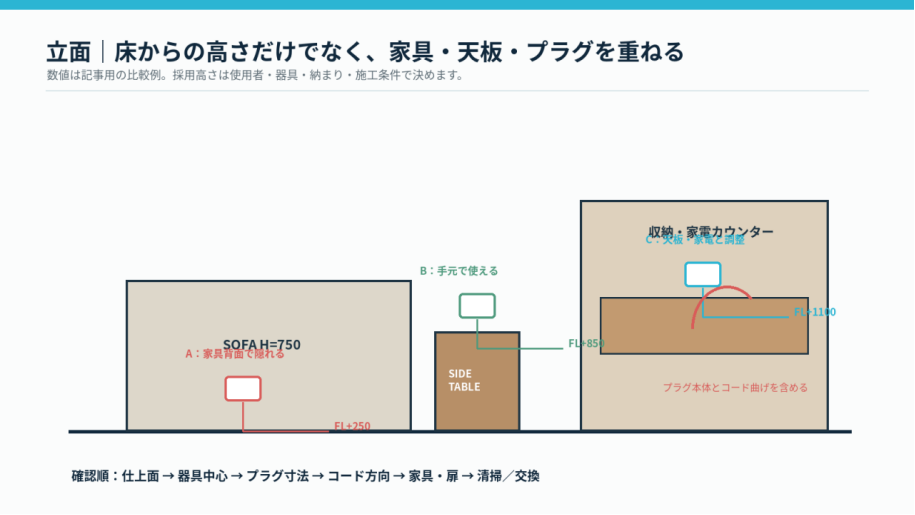

 _{図4　ソファ、サイドテーブル、家電カウンターの立面に異なる高さのコンセントを重ね、隠れと使いやすさを比較した図}

確認する基準は「床から何ミリ」だけではありません。仕上面をどこに取るか、巾木や見切りに干渉しないか、家具の背板や引出しが重ならないか、天板上で水や熱の影響を受けないか、プラグ本体とコードの曲げが納まるかまで見ます。家具を壁へ寄せたい場合は、差込口の厚みや横出しプラグも含めた奥行が必要です。

図中の高さは比較方法を説明する仮条件です。実際の取付高さは、使用者の身体条件、器具、製品仕様、施工方法、社内基準、法令や専門担当者の確認で決めます。数字だけが記事から独り歩きしないよう、この線引きは明記しておきます。

Step 4｜Coohomで最終家具を置き、隠れと届き方を見る

3Dへ持ち込むのは、電気図そのものではなく確認条件

Coohomでは、間取りを作成または図面から起こし、家具と家電を配置した状態で2Dと3Dを切り替えられます。今回の検証では、先にCADで決めた点位と高さを小さなコンセントモデルまたは確認用マーカーとして置きます。モデルライブラリに適切な器具がない場合は、寸法を合わせた単純形状で十分です。重要なのはプレートの意匠ではなく、家具の後ろへ隠れるか、手が届くか、コードがどこへ出るかです。

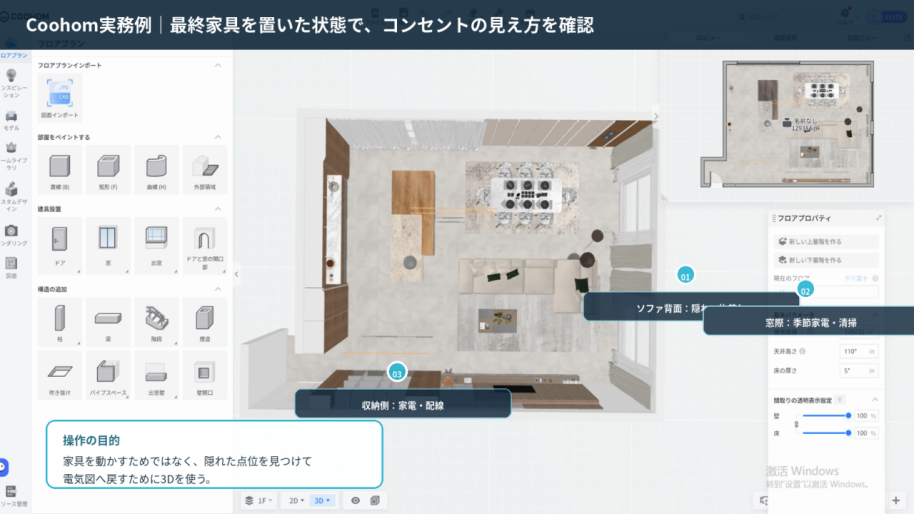

 _{図5　CoohomのLDKモデルにコンセント確認位置を重ね、ソファ背面、窓際、収納側の確認点を示した操作画面（画面例：Coohom。青い注記は本稿作成）}

まず最終候補のソファ、テレビ台、ダイニング、収納、家電を実寸に近づけます。その後、通常の立ち位置、ソファに座った目線、収納前から確認します。壁を非表示にして内部関係を見る方法、2D表示を立面へ切り替えて壁と家具を正面から見る方法もあります。公開機能や画面名称、モデル編集範囲はプランや更新で変わるため、ここでは2026年8月14日時点の確認内容として扱います。

3Dで見つけた問題を、家具移動で隠さない

3D上でコンセントがソファに隠れたとき、ソファを少し動かせば画面上は解決します。ただ、家具配置に理由があり、通路や視線を優先してその位置を決めたなら、家具をずらすだけでは別の問題が増えます。ここでは点位、高さ、家具形状、使い方のどれを変えるべきかを比較し、変更理由を残します。

Coohomは、家具を置いた後の見え方と施主説明に向きます。一方、正式な電気図、回路設計、負荷計算、施工図を代替するものではありません。3Dで発見し、CADや電気担当者の図面で確定する。この役割分担が前提です。

実務例｜ソファ背面の一口を、側面へ移して確かめる

Input

記事用のLDKモデルで、ソファ、テレビ台、サイドテーブル、室寸法を固定します。A案では、電気図上のコンセントがソファ背面の中央付近にあります。点位そのものは存在しますが、ソファを動かさないと抜差しできません。

Action

CAD平面でソファ本体、点位、サイドテーブル、仮の充電コードを重ねます。立面ではソファ背とプレートの高さ、プラグの出を確認します。3Dでは同じ家具、同じカメラ、同じ照明条件を保ち、コンセント位置だけを変えたA案・B案を比べます。

Finding

A案は家具の裏で常時接続する機器には使えても、スマートフォン充電や掃除機のように抜差しする用途には向きません。延長コードをサイドテーブルまで回すと、床上へコードが現れ、清掃と通行の邪魔になります。「あるけれど使えない」状態です。

Comparison／Change

B案では、点位をソファ側面とサイドテーブルの関係から再設定します。家具を動かさずに手が届き、コードが通路へ出にくい位置を選びます。ただし、壁下地、柱、建具、回路、施工性に問題がないかは別途確認します。

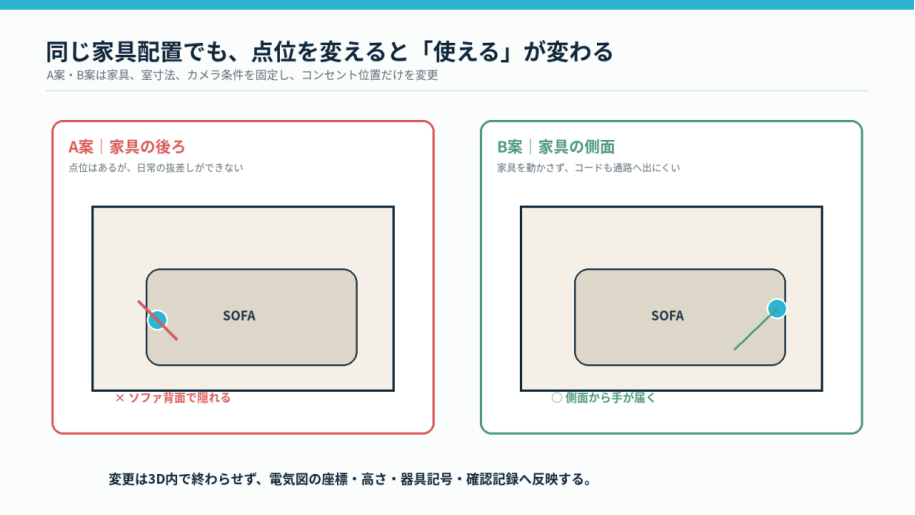

 _{図6　同じソファ配置のまま、コンセントが家具背面に隠れるA案と側面から使えるB案を比較した図}

Return

変更後は、電気平面図の座標、展開図の高さ、器具記号、回路確認、打合せ記録を更新します。3D画像だけを差し替えると、現場へ渡る図面には旧位置が残ります。上篇の収納と家電を平面・立面・3Dで納める確認方法で確定した家具と家電を正本にし、そこから電気図へ戻す順序が自然です。

同じ課題を、どのツールで確かめるか

 2D CADは点位、器具記号、座標、配線情報を正確に残しやすい。BIMや住宅CADは、建築要素、設備情報、展開図との連動に強みがあります。SketchUpは特殊な造作家具や取合いを自由に作りやすく、Coohomは家具と内装を整えた状態で遮りや見え方を共有しやすい。どれか一つへ統一するより、何を確定する画面かを分けた方が安全です。

家具配置自体を先に実寸で整理したい場合は、前編のCADブロックと3Dモデルで家具配置を確かめる方法へ戻ると、コンセント確認の前提を揃えられます。間取り全体の検証順序は、上位記事の間取りシミュレーションをCADと3Dで進める実務フローへつながります。

3Dで見つけた遮りを、どの正本へ戻すか

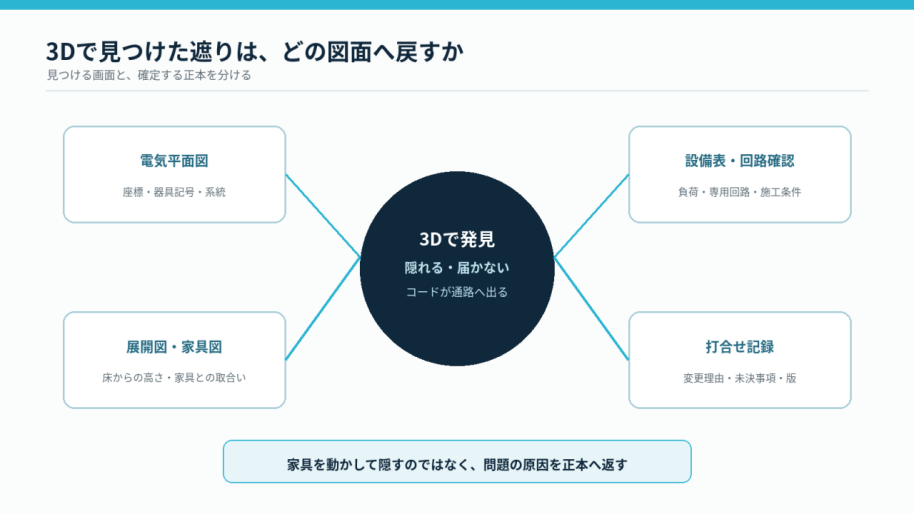

 _{図7　3Dで発見したコンセントの隠れ、届きにくさ、コード経路の問題を電気図、展開図、設備表、打合せ記録へ戻す図}

コンセント位置の変更は、小さな点の移動に見えます。しかし実際には、家具図、展開図、設備表、回路、壁下地、施工順序へ影響します。私は変更後に「どの図を正本とするか」「未決事項は何か」「誰が最終確認するか」を打合せ記録へ残します。パースは説明用の証拠であり、施工位置を確定する唯一の図面ではありません。

Coohomを使う範囲、使わない範囲

Coohomを使う範囲は、最終家具と家電を置き、コンセントが隠れる場所、手が届きにくい場所、コードが見える場所を早く見つけるところです。施主に対しても、「この位置なら家具の後ろです」「側面へ移すと日常の充電に使えます」と空間の中で説明できます。

一方、次の内容は3D画面だけで確定しません。

·  回路・容量・専用回路・接地：電気図、製品仕様、電気担当者の確認

·  法規・防水・防火・安全条件：法令、仕様書、施工基準、専門担当者の確認

·  壁内配線・下地・納まり：施工図、現場条件、設備と建築の取合い

·  器具の最終寸法と施工性：採用品の図面、サンプル、メーカー資料

·  将来変更への備え：施主の生活計画、予備配管、更新方針

3Dは電気設計を簡単にする魔法ではありません。ただ、家具を入れた後にしか見えなかった不都合を、施工前の検討課題へ戻すことはできます。

FAQ

コンセントは多いほど安心ですか

数に余裕を持たせる考え方はありますが、多ければ配置の問題が消えるわけではありません。家具で隠れる、用途に対して高さが合わない、コードが通路を横切る、回路条件が合わない場合は使いにくさが残ります。口数と同時に用途、位置、高さ、回路を確認します。

家具がまだ決まっていない段階では、どう確認しますか

採用候補の最大寸法または標準的な仮家具を置き、変更可能範囲を示します。ソファ、ベッド、テレビ台、収納など影響の大きい家具は、少なくとも外形と主な配置案を複数検討します。仮定であることを図面に残し、家具確定時に再確認します。

3Dモデルにコンセントを置けば、電気図は不要ですか

不要にはなりません。3Dは遮りと理解に有効ですが、器具記号、座標、床からの高さ、回路、施工条件、変更履歴を正確に管理する正本が必要です。正式な電気図と展開図へ反映してください。

コンセントの高さは、記事の数値をそのまま使えますか

使えません。記事中の数値は比較方法を説明する仮条件です。使用者、家具、器具、製品、建築納まり、施工方法、法規・社内基準により条件が変わります。採用値は専門担当者と確認します。

まとめ｜空室の点位ではなく、家具を置いた後の「使える」を確認する

コンセント位置は、電気図へ点を置いた時点ではまだ仮説です。生活場面と機器を整理し、CAD平面で家具とコード経路、立面で高さとプラグ、3Dで遮りと手の届き方を確認します。問題が見つかったら、家具を少し動かして画面上だけ整えるのではなく、原因を電気図、展開図、設備表、確認記録へ戻します。

次の打合せでは、最終候補の家具を表示した平面図を一枚用意し、すべてのコンセントに「何をつなぐか」を一本ずつ書き込んでみてください。使い道を書けない点、コードが通路へ出る点、家具に隠れる点が、次に確認すべき場所です。
