【キッチンデザイン】ハンドルを生成する

この記事を読む時間:0 分

最終更新日: 2026-07-16

ハンドル生成機能を使用することで、キャビネットのハンドルのスタイル、位置、角度を迅速かつ効率的にデザインでき、作業効率が向上します。

ユーザー向け

すべてのユーザー

入口

デザインツールで対象のクローゼットまたはキャビネットを選択し、表示されたフローティングメニューの「カスタマイズ開始」をクリックします。

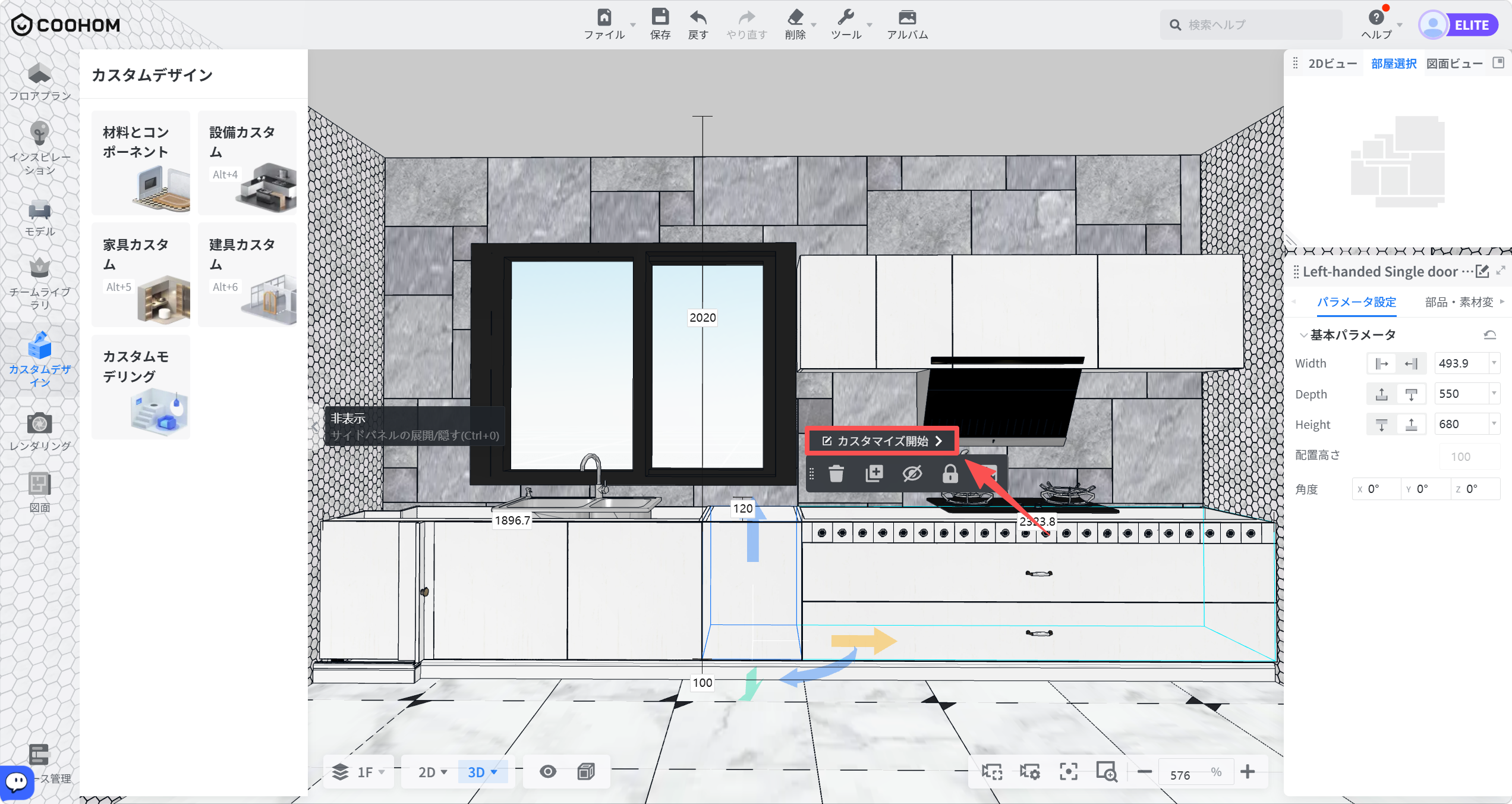

1. 画面/機能モジュール：3Dエディタ > オブジェクト操作メニュー
2. 指向オブジェクト：「カスタマイズ開始」ボタン（赤枠および赤矢印で指示）
3. 操作の役割：選択したオブジェクトの詳細なカスタマイズ編集画面へ移行するために使用します。

ハンドル生成

1.カスタマイズモードに入り、上部のパネルにある「ハンドル」をクリックすると、ハンドル生成画面が表示されます。

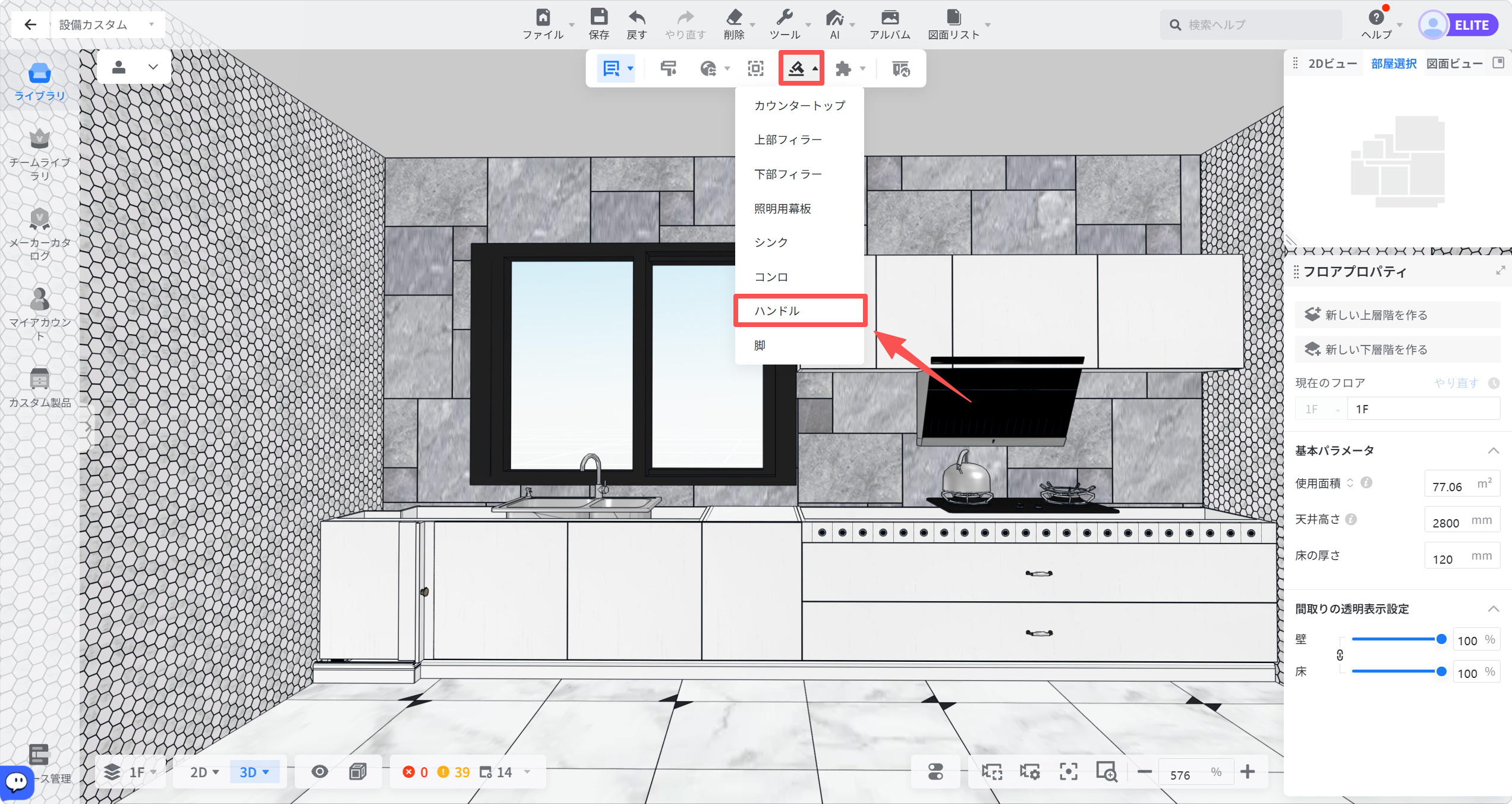

1. 機能モジュール：上部ツールバー > 設備カスタムメニュー
2. 指向オブジェクト：「ハンドル」メニュー項目（およびその親メニューボタン）
3. 操作の役割：設備カスタム設定において、ハンドルの種類や配置を選択・変更するために使用します。

2. システムが、ハンドル生成に適したキャビネットを自動的に選択します。手動で選択する場合は、画面上部の「キャビネット選択」または「ドアパネル選択」をクリックし、Shiftキーを押しながら複数選択できます。

※画面上部で「キャビネット選択」と「ドアパネル選択」を切り替えることも可能です。

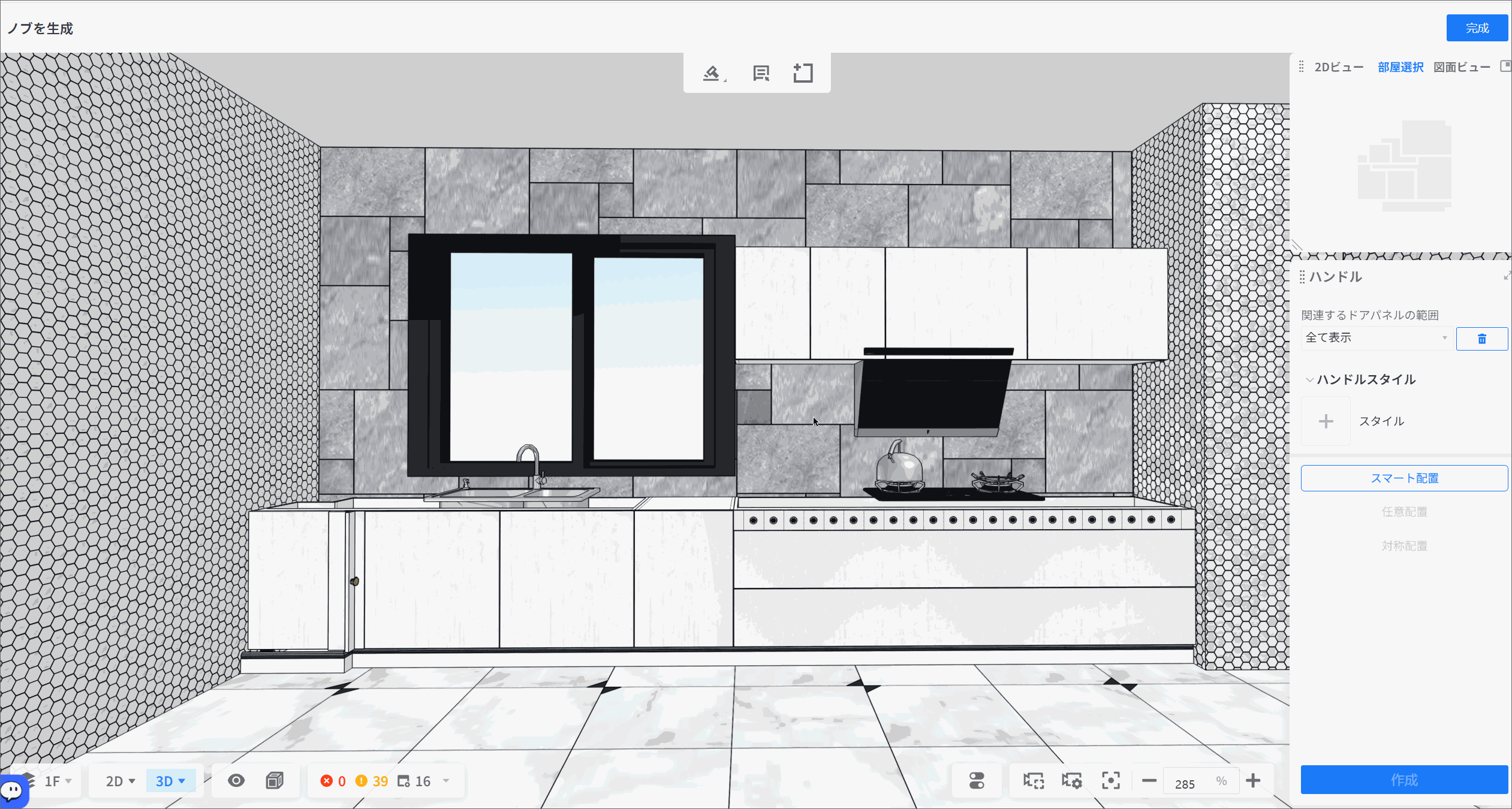

画像内に赤い矢印、方框、数字などのガイド表記が見当たりません。そのため、特定の操作手順を特定することはできません。

現状の画面構成は以下の通りです：
1. **機能モジュール**: ハンドル設定パネル（右側）
2. **主要オブジェクト**: 「スマート配置」ボタン、「スタイル」追加ボタン（＋）、および右下の「作成」ボタン。
3. **作用**: キッチン等の設備におけるハンドルのスタイル選択および配置設定を行うワークフローであると推測されます。

キャビネットの自動選択をやり直すには、画面上部の「スマート選択」ボタンをもう一度クリックしてください。

1. 機能モジュール：エディタ上部ツールバー
2. 指向オブジェクト：「スマート選択」ボタン（赤枠および赤矢印で指定）
3. 操作の役割：画面上のオブジェクトを効率的に選択するためのモードを有効にするために使用します。

3. 右側のプロパティパネルで、「関連するドアパネルの範囲」を設定します。

1. 機能モジュール：ハンドル設定 > ドアパネル範囲選択
2. 指向オブジェクト：「全て表示」オプション（ドロップダウンメニュー内）
3. 操作の役割：関連するドアパネルの表示範囲を「全て表示」に設定し、ハンドルを配置する対象範囲を確定させるために使用します。

4. 「スタイル」の横にある「＋」をクリックし、表示されるパネルで「ライブラリ」を選択します。次に、任意のスタイルをクリックします。

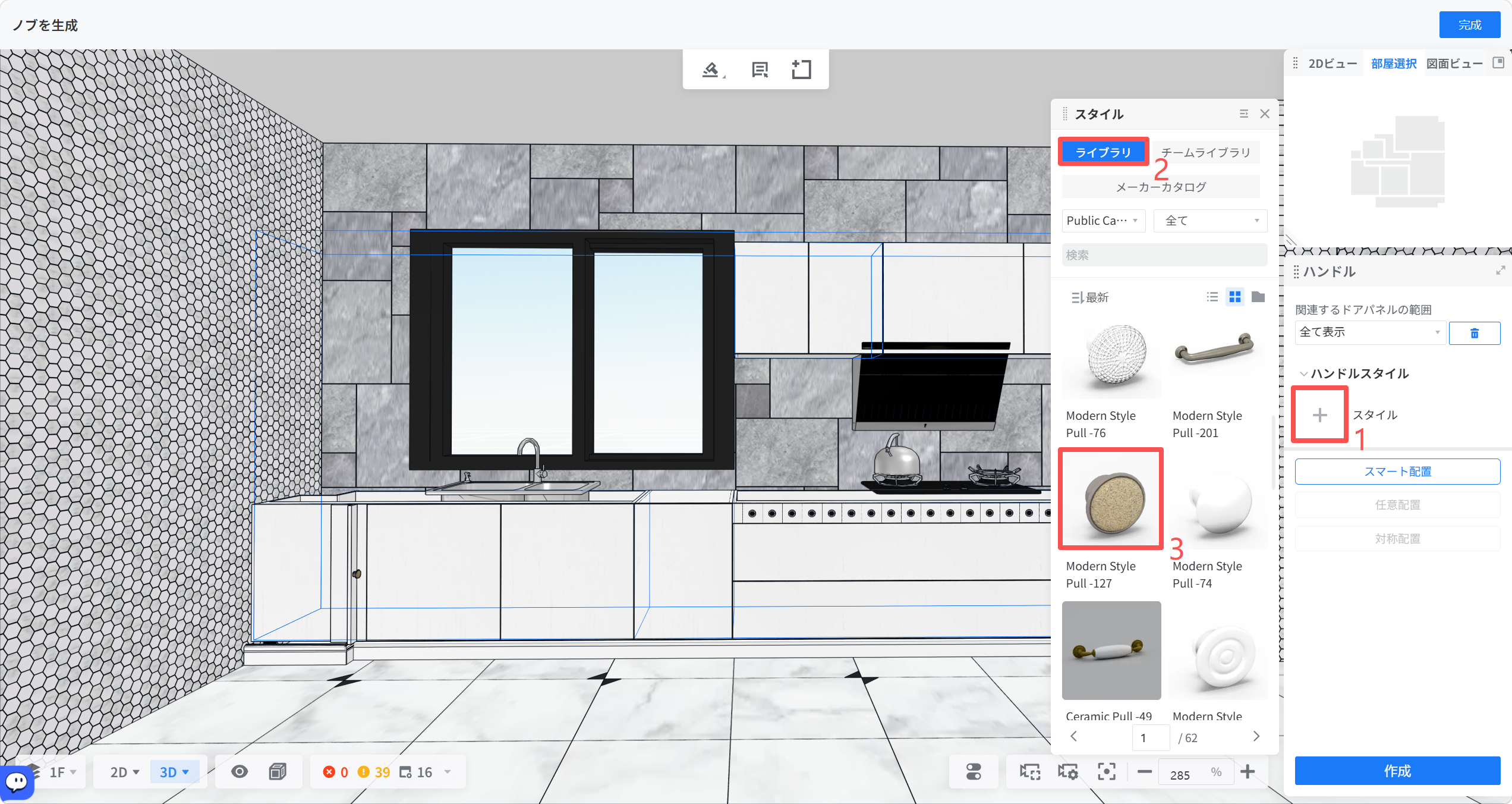

1. 機能モジュール：スタイル設定 > ハンドル選択パネル
2. 标注内容：
① 「＋スタイル」ボタン：新しいハンドルスタイルを追加するために使用します。
② 「ライブラリ」タブ：利用可能なハンドル素材のライブラリを表示します。
③ 「Modern Style Pull -127」アイテム：特定のハンドルデザインを選択し、モデルに適用するために使用します。
3. ワークフロー：ライブラリからスタイルを選択（②→③）、または新規に追加（①）して、ハンドルの外観を決定します。

5. 目的に応じて、取り付け方法（スマート配置、任意配置、対称配置）を選択します。

1. 機能モジュール：ハンドル設定パネル > ハンドルスタイル
2. 指向オブジェクト：「スマート配置」ボタン（赤枠および赤矢印で指定）
3. 操作の役割：ハンドルの配置方法として「スマート配置」を選択し、自動的に最適な位置にハンドルを配置するために使用します。

スマート配置: 「スマート配置」を選択すると、対象の家具にハンドルが自動的に生成されます。最後に、「作成」をクリックします。

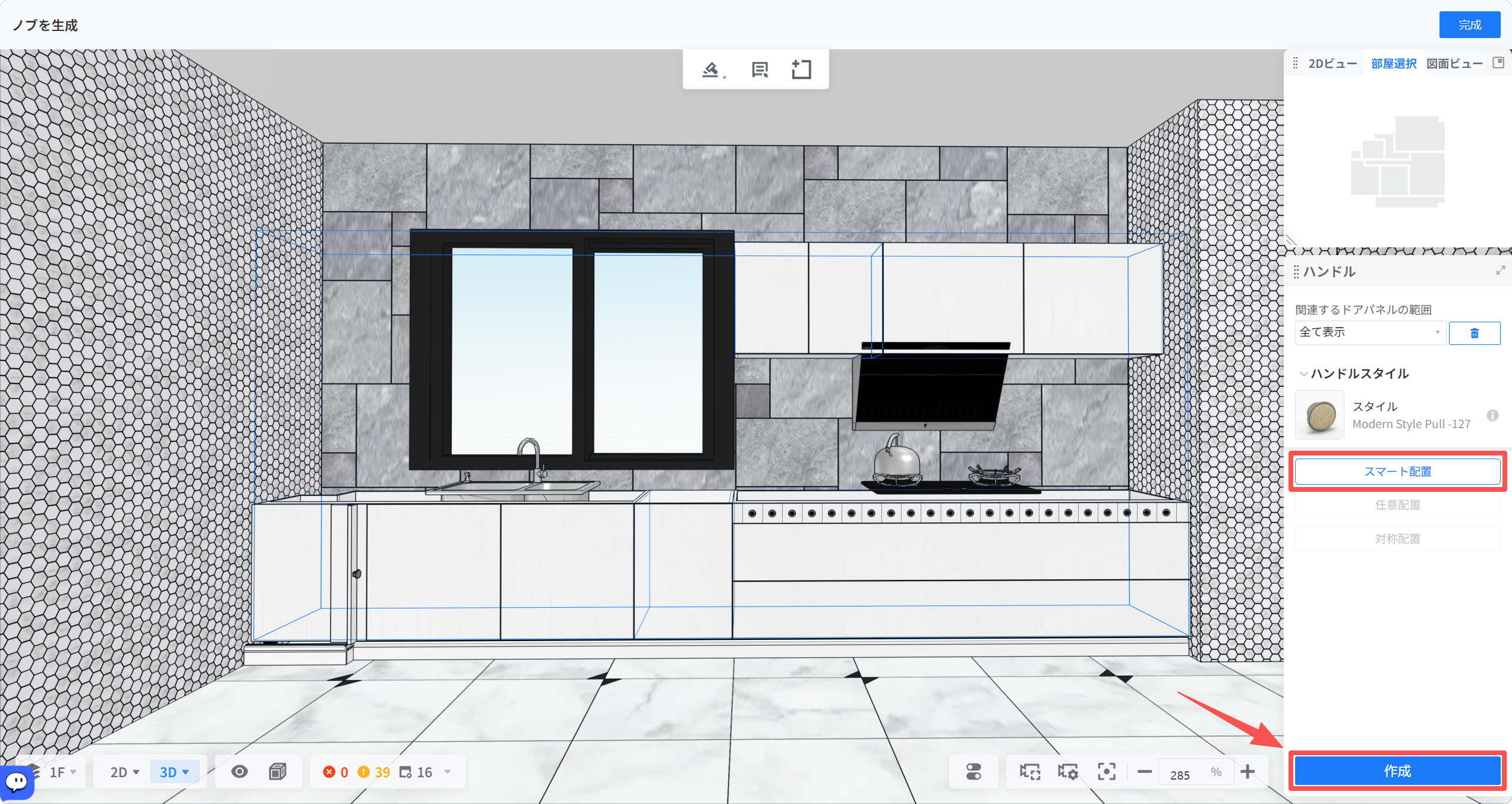

1. 機能モジュール：ハンドル設定パネル＞配置設定
2. 指向オブジェクト：「スマート配置」オプションおよび「作成」ボタン
3. 操作の役割：ハンドルスタイルを「スマート配置」に設定した後、「作成」ボタンをクリックして、指定した条件でハンドルを自動生成します。

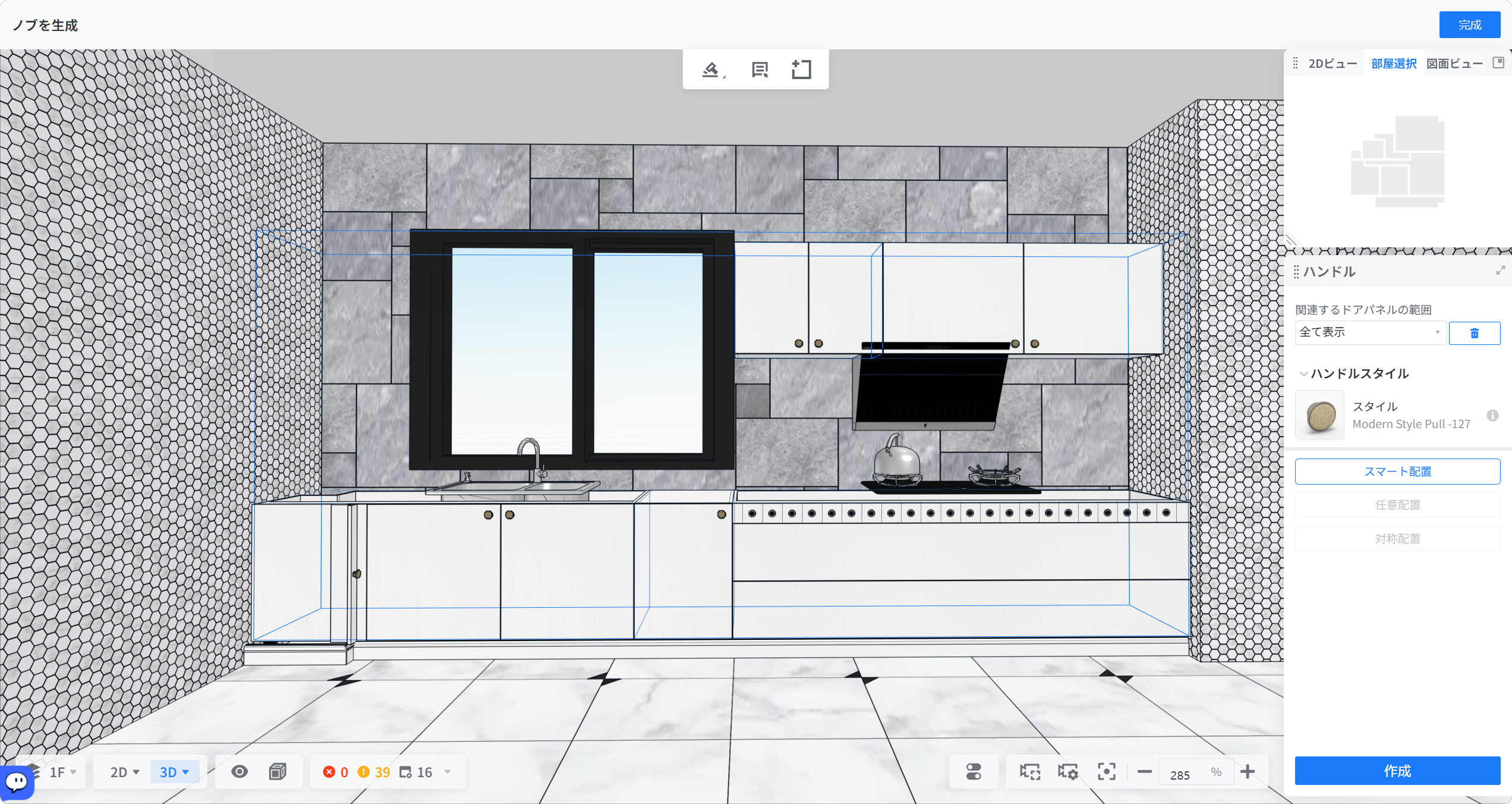

画像内に赤・黄・青のガイド表記（矢印、枠、番号等）が見当たりません。そのため、特定の操作指示を識別できませんでした。

**分析結果：**
1. 界面/機能モジュール：ノブ生成画面
2. 标注指向のオブジェクト：なし（ガイド表記なし）
3. 操作の作用：需结合上下文确认

任意配置: 「任意配置」を選択した場合は、まず「関連するドアパネルの範囲」を「左開扉用」または「右開扉用」に設定します。次に、必要に応じて「配置方法」「端からの距離」「配置高さ」を設定し、最後に「作成」をクリックします。

1. 機能モジュール：ハンドル設定パネル
2. 标注指向：
- ①：ドアパネル範囲の選択ドロップダウンメニュー
- ②：「左開扉用」の選択肢（赤枠）
3. 操作の作用：ハンドルを配置する対象のドアパネル範囲を指定し、開閉方向（左開扉）を選択するために使用します。

1. 機能モジュール：ハンドル設定パネル
2. 标注指向：
- ③：「任意配置」ボタン
- ④：「配置方法」設定エリア（方向、角度、端からの距離、配置高さの入力項目）
- ⑤：「作成」ボタン
3. 操作の役割：ハンドルの配置方法を「任意配置」に設定し、詳細な位置・角度を調整した後、「作成」ボタンで確定させるワークフローです。

画像にガイド表記（矢印、枠、番号等）が見当たらないため、現在の画面構成に基づき記述します。

1. **機能モジュール**: ハンドル設定パネル（右側サイドバー）
2. **操作対象**: 「作成」ボタン（右下青色ボタン）
3. **作用**: 設定したハンドルのスタイルや配置を確定し、モデルに適用するために使用します。

※具体的な指示マークがないため、主要なアクションボタンを特定しました。

対称配置: 「対称配置」を選択した場合は、まず「関連するドアパネルの範囲」を「ヒンジ扉用」に設定します。次に、取り付けスタイルを選択し、「作成」をクリックします。

※対称配置はヒンジ扉用のドアパネルでのみ使用できます。

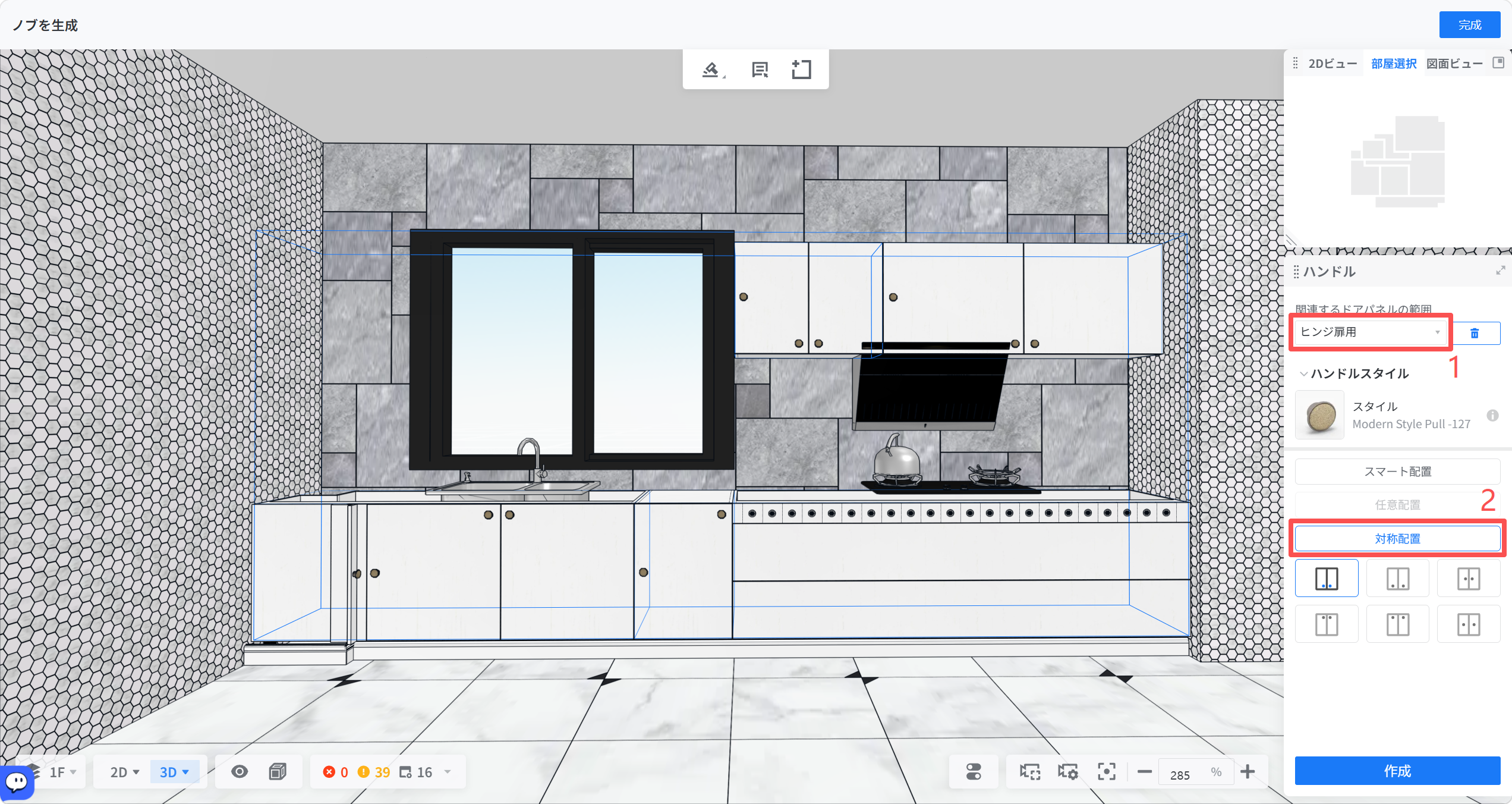

1. 機能モジュール：ハンドル設定パネル
2. 指向オブジェクト：
①「ヒンジ扉用」ドロップダウンメニュー
②「対称配置」ボタン
3. 操作の役割：
①ハンドルを適用するドアパネルの用途を選択します。
②ハンドルを対称的に配置する設定を適用します。

1. 機能モジュール：ハンドル設定パネル > 配置設定
2. 指向オブジェクト：
- ③：対称配置のレイアウト選択オプション（右端のアイコンが選択状態）
- ④：「作成」ボタン
3. 操作の作用：ハンドルの対称配置パターンを選択し、「作成」ボタンをクリックして設定を確定・適用させるため。

6. ハンドルのスタイルを変更するには、「スタイル」の横にあるボタンをクリックします。表示されるスタイルパネルで任意のスタイルを選択し、「作成」をクリックします。

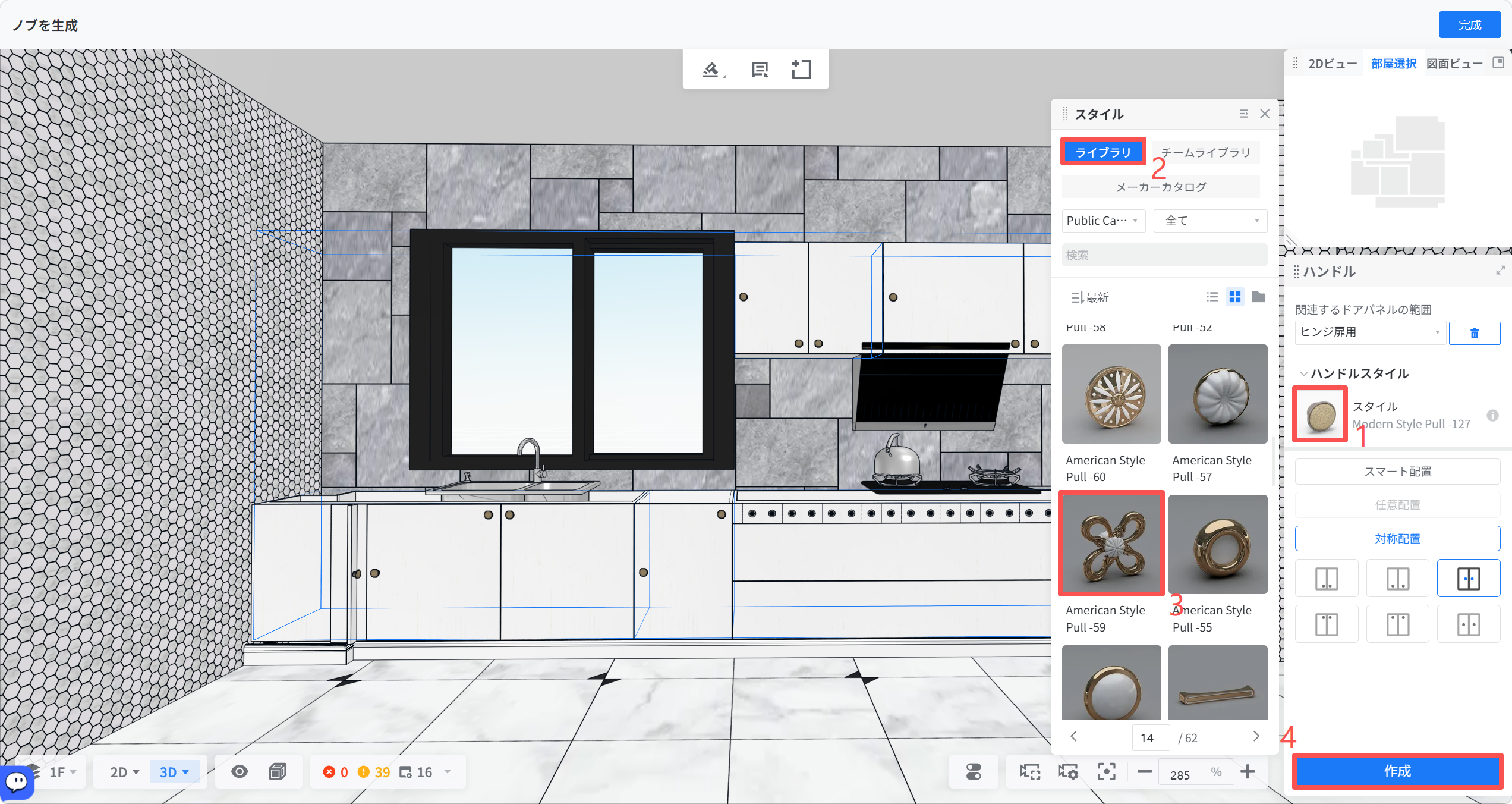

1. 機能モジュール：「スタイル」パネルおよび「ハンドル」設定パネル
2. 标注指向：
① 「ハンドルスタイル」の選択項目（プレビュー画像）
② 「ライブラリ」タブ
③ 「American Style Pull -59」ハンドルアイテム
④ 「作成」ボタン
3. 操作ワークフロー：
まず「ライブラリ」タブ(②)から目的のハンドルアイテム(③)を選択し、スタイル(①)を確認した後、「作成」ボタン(④)をクリックしてハンドルを配置・生成します。

7. ハンドルの生成が完了したら、画面右上の「完成」をクリックします。

1. 機能モジュール：編集画面 > 右側設定パネルおよび上部ツールバー
2. 指向オブジェクト：「完成」ボタン（赤枠および赤矢印の終点）
3. 操作の作用：現在の設定を確定し、編集プロセスを完了させるために使用します。
