Coohomは、CAD間取り図のアップロードをサポートし、壁・ドア・窓を自動的に識別して生成します。この記事では、CAD間取り図ファイルのインポートに関する要件と、発生する可能性のある問題について詳しく説明します。要件に従ってファイルをインポートすることで、図面の認識精度が向上し、設計効率を高めることができます。

ユーザー向け

すべてのユーザー

CAD間取り図ファイルのアップロード要件

1. 正しいフォーマット

サポートされているフォーマットは、AutoCADソフトウェアで作成されたdwg/dxfファイルのみです。他のソフトウェアは使用しないでください。

2. ファイルサイズが適切であること

現在インポートされるファイルにサイズ制限はありません。

⭐ヒント：ファイルサイズに制限はありませんが、インポート前にファイルサイズをできるだけ小さくすることをお勧めします。推奨される図面サイズは10MB未満、できれば30MBを超えないことです。過度に大きなファイルは、識別効果を保証できないだけでなく、インポートと識別に失敗する可能性があり、識別時間が増加し、作業効率に影響を与えます。

ファイルサイズを小さくする解決策について：

図面一式がある場合は、構造間取り図を見つけて、新しい空のCADファイルにコピーし、保存して識別に使用します。
単一の複雑な図面の場合は、識別前に壁・ドア・窓以外の図面内の他の無関係な情報を削除または非表示にします。

3. 正しい図面単位

「mm」、「m」、「ft」、「inch」単位で作成された図面がサポートされており、インポート時にCADの単位が自動的に検出されます。また、インポートポップアップウィンドウで再確認することもできます。

注意：図面単位が「mm」/「m」/「ft」/「inch」でない場合は、「SC」コマンドを使用して図面を認識可能な単位サイズに拡大縮小してから、識別に使用できます。
⭐ヒント：識別しやすくするために、「mm」単位で図面をインポートすることをお勧めします！ 「mm」単位かどうかを判断する簡単な方法としては、注釈ツールを使用して壁の幅を測定し、約240であれば単位は「mm」であり、要件に合致しています。約24の場合は単位が「cm」であることを意味し、インポート前に図面を10倍に拡大する必要があります。

4. 図面がモデル空間で作成されていること

モデル空間で作成された図面のみがサポートされ、レイアウト空間で作成されたすべての情報は正確に識別できません。

レイアウト空間で作成された図面の識別が不正確な場合の解決策について：

レイアウト内の構造間取り図を見つけ、レイアウトウィンドウをダブルクリックして編集モードに入り、新しく作成した空のCADファイルにコピーし、保存してから識別に使用します。

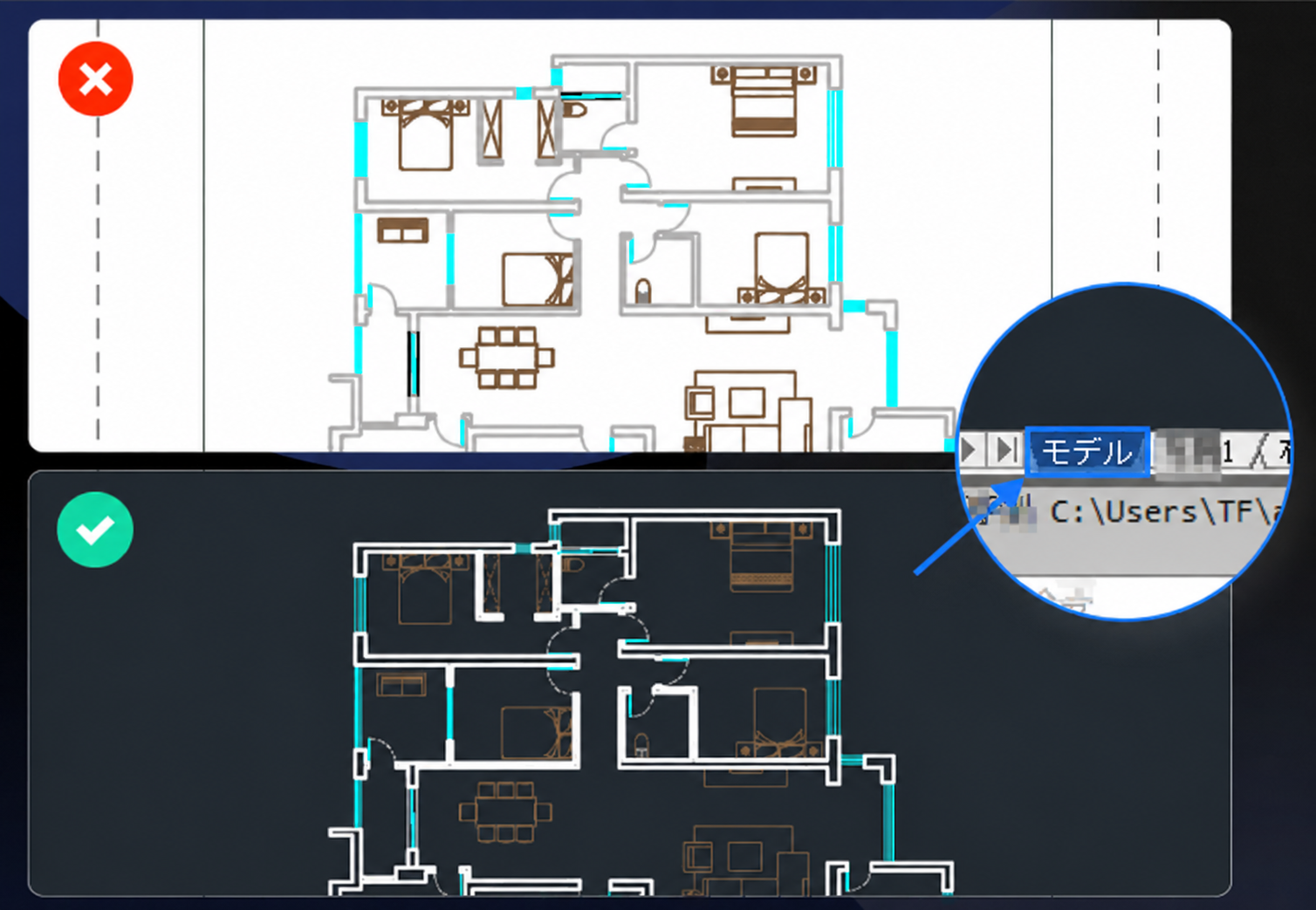

1. 機能モジュール：設定パネル（背景色の切り替え）
2. 指向オブジェクト：「モデル」タブ/ボタン
3. 操作の役割：背景色を白から黒に変更し、図面の視認性を最適化するために使用します。

5. 間取り図のサイズが適切であること

間取り図の外枠サイズが2.5m×2.5m以上であることを確認してください。そうでない場合、間取り図ではないと見なされ、識別されません。
CADファイルをインポートします。現在サポートされている最大サイズは120000mm*120000mmです。この範囲を超えると、エラーが報告されます。
CAD図面を認識する際、サポートできる要素の数はシナリオによって異なります -- 住宅デコレーションシナリオでは、最大要素数は105,000、産業用デコレーションシナリオでは、最大要素数は200,000であり、この数を超えると認識例外が発生します。

6. 壁・ドア・窓の作図方法が要件を満たしていること

作図要件を満たす壁・ドア・窓の識別をサポートします。具体的な要件は次のとおりです。

壁は二重線で描画され、幅は50〜400mmの範囲内である必要があります。
片開きドアと両開きドアは、一般的な長方形+円弧の作図方法をサポートし、円弧はドアの開く方向を表します。
引き戸は、2/3/4枚建てのずらし配置による作図をサポートしますが、壁の投影線を両側に描画する必要があります。つまり、等しい長さの2本の平行な直線が2つ以上の長方形を囲みます。
窓は、3/4本の線で描かれた直線窓をサポートします。

注意：インポートされたCADファイル内のすべての部屋は閉じた領域である必要があります。上記のコンポーネントは、線が完全で欠落がないように描画する必要があります。局所的に閉じていない線も認識効果に影響します。

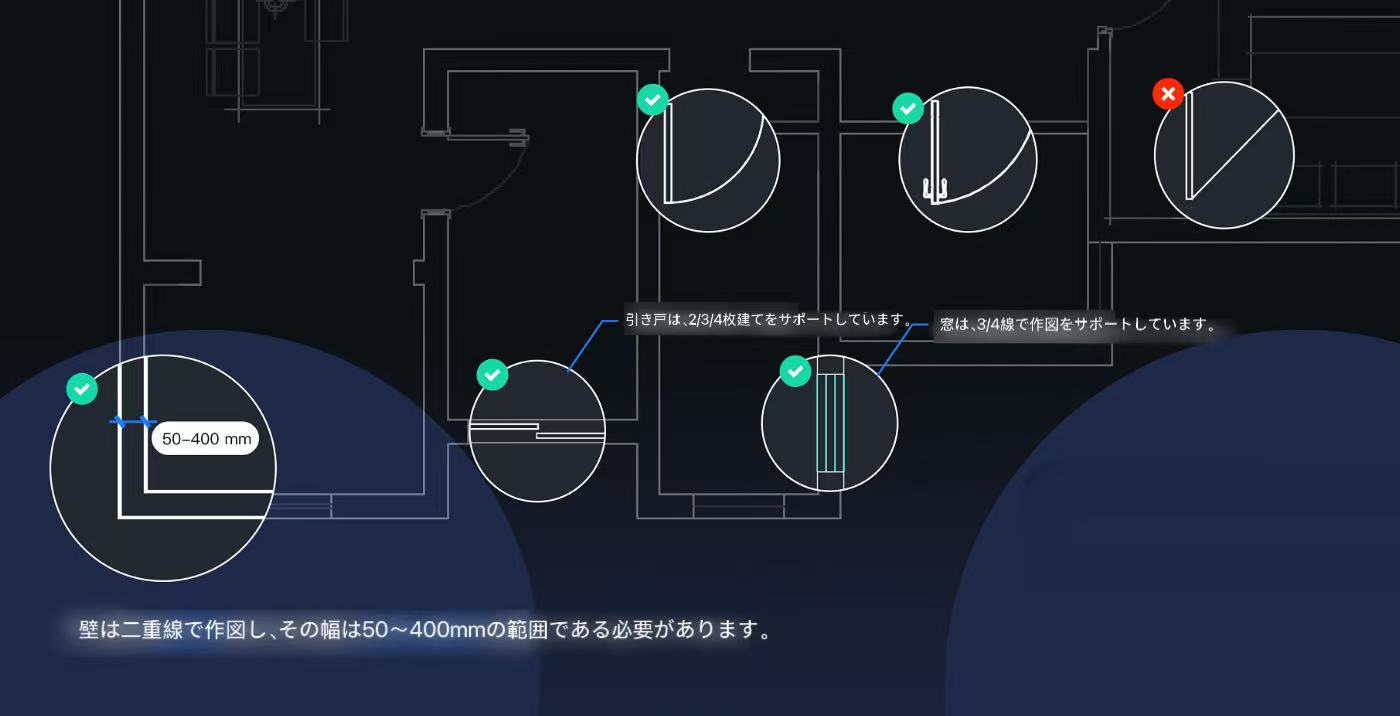

1. 機能モジュール：間取り図作成ガイド（作図ルール）
2. 标注指向：
- 緑色チェックマーク付き円形エリア：サポートされている「引き戸（2/3/4枚建て）」および「窓（3/4線）」の作図形式。
- 赤色×マーク付き円形エリア：サポートされていない不適切な作図形式。
- 青色寸法線（50-400 mm）：壁の二重線の幅。
3. 作用：正しい作図形式と壁幅の規定（50〜400mm）を提示し、エラーを防ぐためのガイドとして機能します。

正しい図面の例

誤った図面の例

7. 家具の一般的な凡例

以下の家具の一般的な凡例が認識対象としてサポートされています：

ベッド
ソファ
ダイニングテーブル
トイレ

⭐ヒント：家具を識別する必要がない場合は、必ずすべての家具情報を削除または非表示にしてください。これにより、壁認識の精度が大幅に向上します。

8. 不要な情報を最小限に抑える

CAD認識の主な目的は、間取り図の壁、ドア、窓を迅速に復元することであり、他の情報がクリーンであるほど、認識効果が向上します。

以下のような認識に影響する情報は、可能な限り削除または非表示にしてください。

さまざまな種類の寸法
壁面の装飾モールディング
浴室の内部仕上げ
ランプ
給排水・電気設備のライン
車
樹木
家具

⭐ヒント：問題がないように見えるCADファイルが正常にインポートできない場合は、新しく作成した空のCADファイルにコピーして保存し、再度認識を試みることができます！

よくある質問

以下は、2つの典型的な問題シナリオと解決策です。

ヒント1：有効な間取り図が検出されません。

問題シナリオ：

壁の幅が50mm未満で、間取り図のアウトラインフレームのサイズが2.5m×2.5m未満です。認識できない間取り図以外の図面と見なされます。

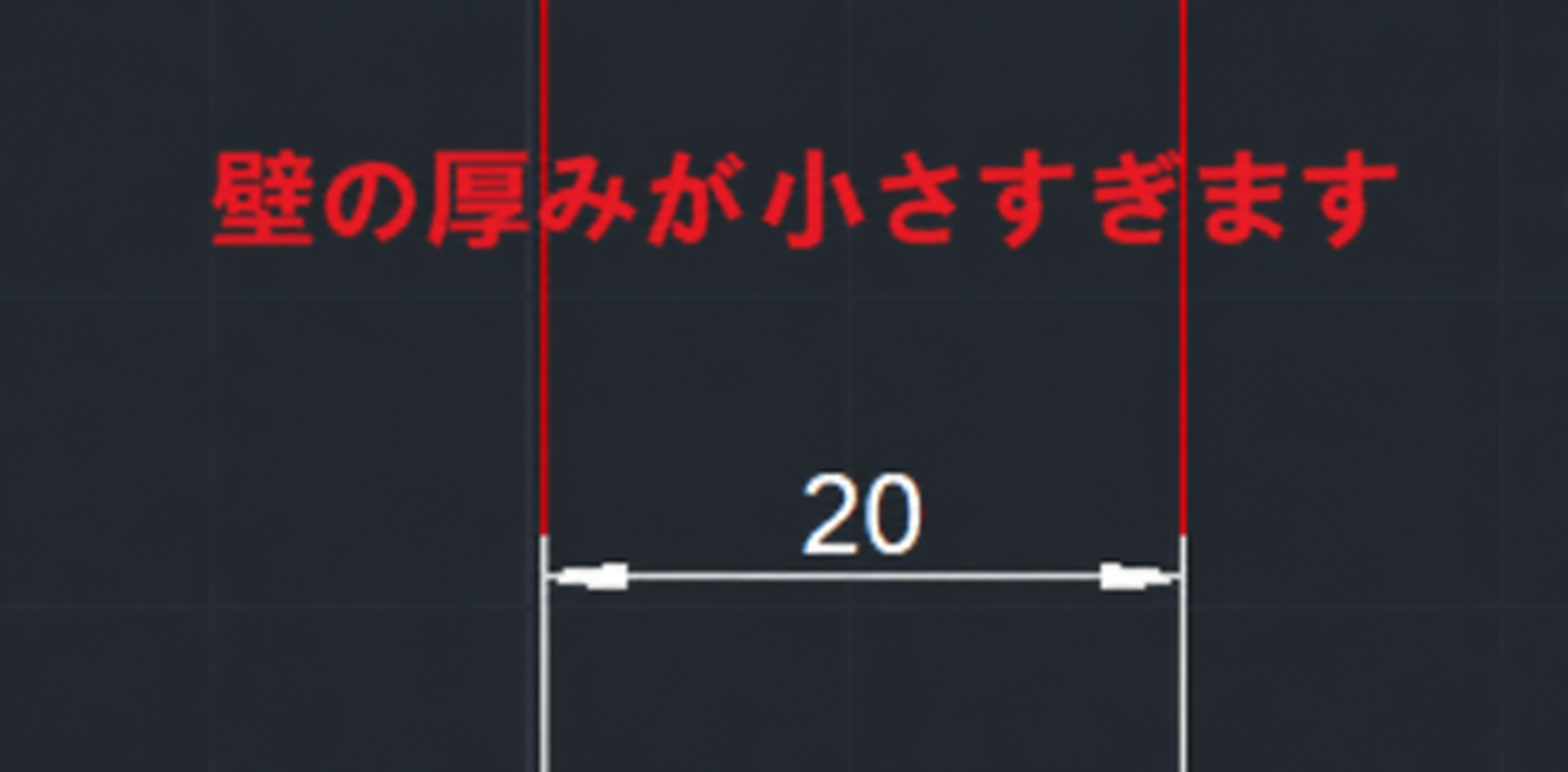

1. 画面/機能モジュール：設計・モデリング画面 > 壁厚確認
2. 标注指向のオブジェクト：赤枠で囲まれた「壁の厚み（数値：20）」の領域
3. 操作の役割：壁の厚みが不足している箇所を特定し、エラー（壁の厚みが小さすぎます）を通知することで、設計修正を促すために使用されます。

解決策：

壁は2本の線で描画する必要があり、幅は50〜400mmで、全体的なフレームサイズを拡大します。また、「SC」コマンドを使用して図面を認識可能な単位サイズに拡大縮小して識別することもできます。

ヒント2：インポートがタイムアウトしました。カスタマーサービスにお問い合わせください。

問題シナリオ1：

ネットワーク接続エラー（クライアント側またはCoohom側）。

解決策：

ファイルを再度インポートしてみてください。

問題シナリオ2：

次の図に示すように、ファイルが複雑すぎて、不要な妨害情報が多すぎます。

解決策：

図面内の壁・ドア・窓以外の無関係な情報を削除または非表示にしてから、ファイルを再インポートします。

⭐よくある質問の概要は、次の表と比較できます：

番号	エラー	理由	解決策
1	有効な間取り図が検出されません。	図面が複雑すぎるか、間取り図が小さすぎます。	1. 間取り図のサイズは2.5m×2.5mより大きい必要があります。 2. 図面が複雑すぎる場合は、不要な線（家具、床の塗りつぶし、景観植物など）を消去してください。
2	壁が検出されませんでした。	壁の厚さが50mm未満であるか、壁が正しく描画されていません。	1. 識別用にサポートされている壁の厚さは50〜400mmです。 2. 壁は2本の線で描画する必要があります。
3	システムが混雑しています。後でもう一度お試しください。	メモリがいっぱいです。	メモリをクリーンアップする必要があります。
4	CAD解析に失敗しました。	図面フォーマットが要件を満たしていないか、図面が複雑すぎます。	1. 図面フォーマットがdwgまたはdxfであることを確認してください。他のフォーマットのファイルはまだサポートされていません。 2. 図面が複雑すぎる場合は、不要な線（家具、床の塗りつぶし、景観植物など）を消去してください。
5	識別がタイムアウトしました。	図面データが多すぎて、複雑すぎます。	図面が複雑すぎる場合は、不要な線（家具、床の塗りつぶし、景観植物など）を消去してください。
6	図面サイズが大きすぎます。ズームするか、ファイルをクリーンアップしてから再試行してください。	図面フォーマットが要件を満たしていないか、図面が複雑すぎます。	1. 図面フォーマットがdwgまたはdxfであることを確認してください。他のフォーマットのファイルはまだサポートされていません。 2. 図面が複雑すぎる場合は、不要な線（家具、床の塗りつぶし、景観植物など）を消去してください。
