家具配置シミュレーションで確かめたいのは、家具が平面図に収まるかどうかだけではありません。家具本体が「置ける」、人の動作や開閉を含めて「使える」、入口や着座位置から自然に「見える」。この三つを分けて検証し、条件をそろえて比較したうえで、採用寸法をCAD／BIMや家具仕様へ戻します。CADは寸法と干渉を整理する道具、3Dは体量と視線を確かめる道具です。Coohomのような3Dツールは、その間にある家具の差し替え、距離確認、固定視点比較を同じモデル上で進めるために使います。
家具が入っただけでは、部屋レイアウトは決まらない
平面図にソファとダイニングテーブルを置き、壁にも窓にも重ならない。寸法線を引いてみても、家具の間には余白が残っている。ここまで来ると、部屋レイアウトはほぼ決まったように見えます。
けれども、椅子を引いた状態で人が後ろを通れるか。ソファから立つ人とローテーブルの前を横切る人がぶつからないか。窓際まで歩いて、カーテンを無理なく開閉できるか。こうした動きを重ねると、家具の外形だけでは見えていなかった問題が出てきます。
私が家具配置を確認するとき、最初に疑うのは家具の選び方ではありません。家具の外側にある範囲を、平面図から落としていないか。まずそこを見ます。家具は静止していても、暮らしは静止していないからです。
今回の記事では、家具配置・部屋レイアウトを「置ける・使える・見える・比べる・戻す」の五段階で検証します。Coohom上に作成したLDKモデルも使いますが、目的はその間取り自体を評価することではありません。ダイニングとソファの間、ソファとローテーブルの間、ソファと窓まわりの間という三つの余白を例に、どの部屋にも応用できる確認方法を追います。
1.まず「何を測っているか」を決める
同じ900mmの余白でも、廊下の900mm、椅子の後ろにある900mm、カーテン前の900mmでは意味が違います。数字だけを取り出して「広い」「狭い」と判断すると、家具配置で本当に確認したい条件が曖昧になります。
家具本体の寸法
最初に扱うのは、家具そのものの幅、奥行き、高さです。壁、柱、開口、設備、ほかの家具と重ならないか。搬入時に通れるか。扉や引き出しを開いたときに建築側と干渉しないか。ここは主にCADやBIMで確認します。
商品がまだ決まっていない段階では、見た目が近い3Dモデルを先に選ぶより、候補になり得る最大寸法を簡単な家具ブロックにして置くほうが安全です。最小案から始めると、あとで実商品へ置き換えたときに条件が崩れやすい。一方、最大寸法を入れておけば、配置可能な範囲を早い段階で見切れます。
家具を使うための範囲
次に見るのは、家具の外側で起こる動作です。ダイニングチェアなら引く、座る、立つ。ソファなら腰を下ろす、脚を伸ばす、立ち上がる。収納なら扉や引き出しを開け、身体を寄せて中を見る。窓際ならカーテンや建具を操作します。
家具本体が納まっていても、二つの使用範囲が重なることがあります。さらに厄介なのは、時間がずれていれば成立する配置です。一人なら使える。食事中でなければ通れる。カーテンを操作するときだけ回り込む。この程度なら許容するのか、それとも毎日の小さな負担として直すのか。ここは案件ごとの暮らし方に戻って判断します。
日常的に通る範囲
通路も、床に残った空白と同じではありません。入口から窓へ、キッチンからダイニングへ、ソファから室外へ。誰が、どの方向へ、どの頻度で通るのかを決めて、初めて通路として描けます。
家具の使用範囲と主動線が重なる場所は、静止した平面では気づきにくいところです。そこで私は、家具本体、使用範囲、通路を最初から別の情報として扱います。この分け方が、後の3D確認にもそのままつながります。
2. CADで「置ける」と「使える」を描き分ける
家具配置をCADで検討するとき、家具の輪郭だけを並べると、図面はすっきり見えます。ただ、その状態では「家具同士が重なっていない」ことしか確認できません。実務で使うなら、少なくとも三つのレイヤーに分けておくと修正理由が追いやすくなります。

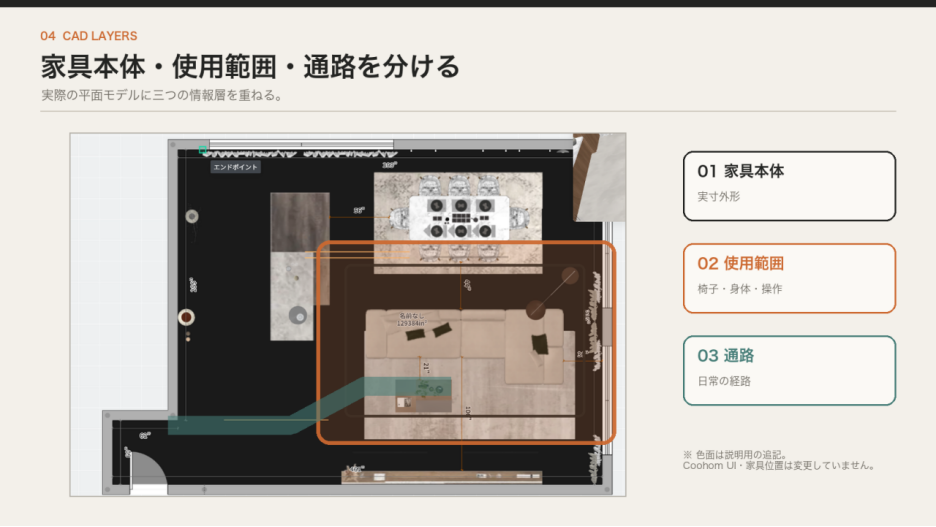

家具本体・使用範囲・通路の三層をつくる
「家具本体」には候補家具の実寸外形を入れます。「使用範囲」には椅子、扉、引き出し、カーテンなどが動く領域を重ねます。「通路」には入口から各居場所までの日常経路を置きます。
たとえば、ダイニングチェアの背面とソファの間に距離が残っていても、その全幅を通路としては使えません。椅子を引いた位置まで使用範囲を広げると、残った部分だけが通行に使える幅です。反対に、食事中は後ろを通らない運用なら、同じ平面でも評価は変わります。
大切なのは、初めから万能な基準値を当てはめないことです。法規や社内基準で決まる条件は守ったうえで、日常的に一人が通るのか、すれ違うのか、荷物を持つのか、車椅子や介助を想定するのかを確認します。数値は判断の代わりではなく、条件を比較するために使います。
先にCADで固定する条件
3Dへ移る前に、壁、開口、設備、家具の基準位置と単位をそろえます。CADまたはBIMを設計の正本としているなら、室内の一辺、開口幅、壁厚などを基準寸法として残し、3D側と照合できる状態にします。
ここを曖昧にしたまま3Dへ進むと、見た目を整える作業の途中で家具が少しずつ動き、どの案を比較しているのか分からなくなります。私自身、3Dを先に触りたくなる場面はありますが、判断条件がないままモデルを動かすと、最後に戻る図面を失いやすい。まずCADで比較の土台をつくるほうが、結果的には速いと感じます。
CADは、寸法、最狭部、開閉、設備との取り合いを明快に示せます。BIMを正本としている案件なら、家具の属性や建具・設備との関係も同じモデルで管理できます。一方で、ソファの背が入口からどの程度見えるか、家具の高さが窓への視線を遮るかまでは、平面の輪郭だけでは決められません。そこで次に3Dを使います。
3. 3Dで「使える」と「見える」を確かめる
3Dへ切り替える目的は、平面図をきれいな完成イメージに変えることではありません。CADで置いた条件を、身体の動きと目線の高さからもう一度検査することです。
Coohomの実測モデルで三つの余白を見る

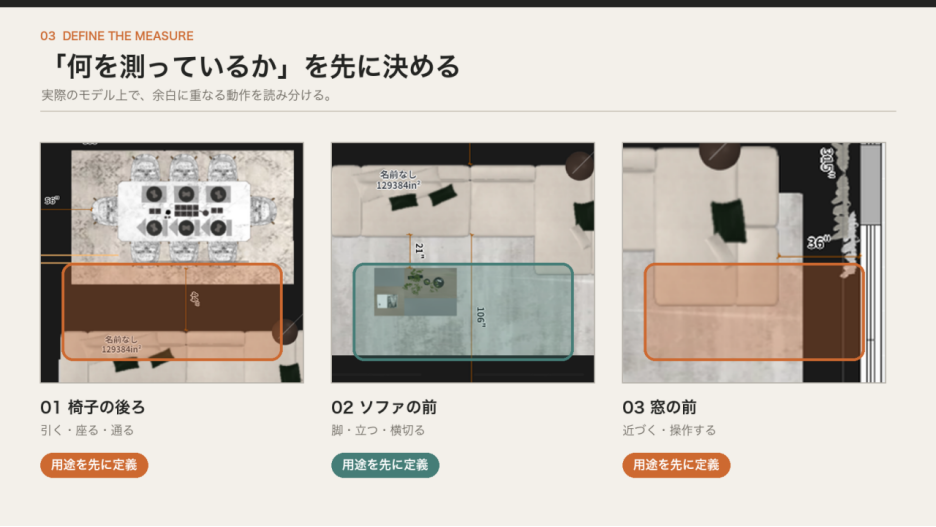

今回のCoohomモデルでは、家具外形間の余白を三か所測りました。ダイニングチェア背面とソファ背面の間は44in、約1118mm。ソファとローテーブルの間は21in、約533mm。L字型ソファの端部と窓・カーテン側の間は36in、約914mmです。画面がインチ表示だったため、本文では1in＝25.4mmで換算しています。
図1 CoohomのLDKモデルと実測位置（画面表示：インチ）
この三つは推奨寸法ではなく、異なる用途の余白をどう検証するかを見るための実測例です。
約1118mmのダイニング―ソファ間では、まず椅子を通常位置から引き、着座・離席に使う範囲をつくります。その状態で人が後ろを横切るなら、有効な通行幅は元の1118mmより小さくなります。ここで確認したいのは「1118mmなら十分か」ではなく、「椅子を使う動作と通行を同時に成立させる必要があるか」です。
約533mmのソファ―ローテーブル間は、通路と決めるか、着座者の使用範囲と決めるかで評価が変わります。座ったままテーブルへ手を伸ばす関係なら、近さが使いやすさにつながることもあります。ソファ前を人が横切るなら、座る人の脚や立ち上がりと干渉しないかを見ます。同じ距離でも、役割が変われば答えも変わる。
約914mmのソファ―窓間は、常時通る主動線というより、窓とカーテンへ近づく操作帯として見ます。ソファ端部を回り込み、カーテンへ手を伸ばし、窓を開閉できるか。床に空白が見えていても、ソファのアームや座っている人の身体が動作に影響する場合があります。
Coohomでは、2D／3Dの距離寸法線を表示して、選択した家具と周辺オブジェクトの余白を確認できます。公式ガイドでは、余白の距離は選択したオブジェクトの境界から最も近いオブジェクトまで、中心点の距離は中心点から最も近いオブジェクトまでとして区別されています。数字を見る前に、どの測定モードで、どの面からどこまでを測っているかを確認する必要があります。
固定した視点から家具を体量として見る

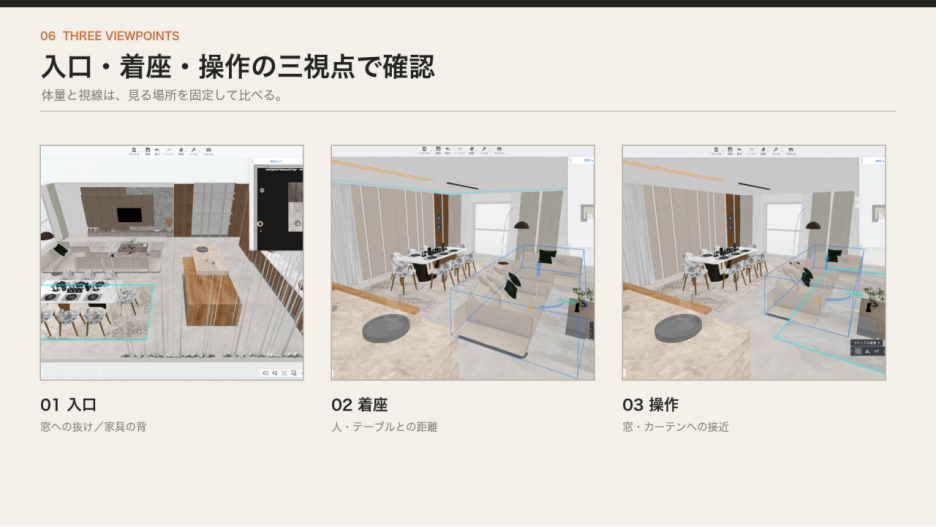

次に、家具を輪郭ではなく体量として見ます。家具配置・部屋レイアウトの確認では、少なくとも入口、長く座る場所、操作が発生する場所の三つを固定すると、見落としが減ります。
入口視点では、家具が最初にどの順番で見えるか、ソファや収納の背が窓への視線を分断していないかを見ます。着座視点では、通る人が近すぎないか、テーブルやテレビとの関係が自然かを確認します。窓や収納の前では、操作するときに家具を回り込む必要がないか、立った身体が別の動線を塞がないかを見ます。
ここで大きさだけを原因にしないことも重要です。幅のある家具でも背が低く、床や窓への視線が抜ければ圧迫感を抑えられることがあります。逆に、小さい家具でも入口正面へ置けば、視線を強く遮る場合がある。幅、奥行き、高さ、位置を一度に変えず、何が見え方を変えたのかを追います。
Coohomでは3D表示の視点を保存して呼び出せるため、同じ場所へ戻って案を比較できます。Walkthroughや360°パノラマを使う場合も、ただ自由に歩き回るのではなく、「入口から窓への抜け」「椅子を引いた状態の背後」「カーテンへ近づく動作」のように、見る対象を先に決めます。目的がないまま3Dを見ると、雰囲気の確認だけで終わりやすいからです。
4.家具配置シミュレーションは、一つの変数だけを変えて比べる
現状案で違和感が見つかると、家具の幅、位置、向き、種類をまとめて変えたくなります。ただ、複数の条件を同時に変えると、どの変更が効いたのか分かりません。家具配置シミュレーションを設計判断に使うなら、一度に変える変数を一つへ絞ります。

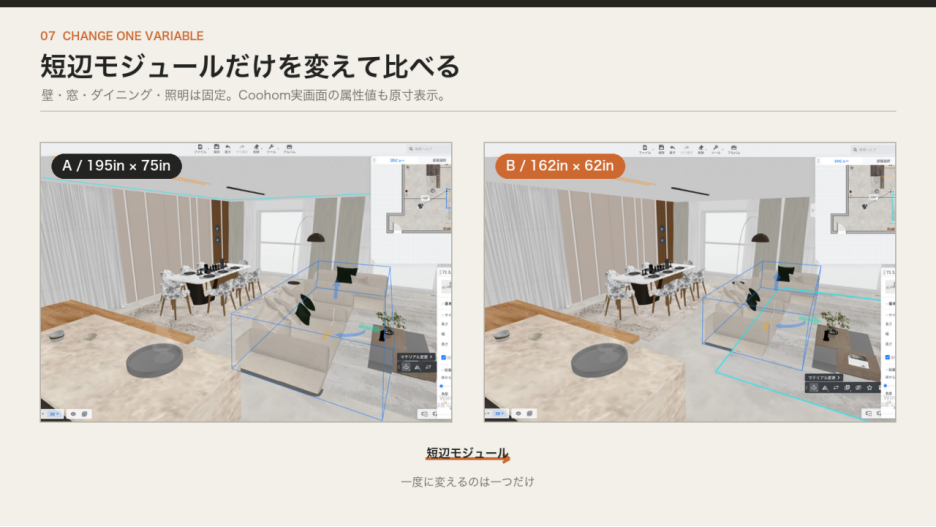

たとえば、L字型ソファの窓側だけが気になるなら、まず短辺側のモジュール数だけを変えます。壁、窓、ダイニング、ローテーブル、照明は固定する。ソファの幅を比較するなら、可能な限り奥行き、高さ、背の形状をそろえます。家具の向きを変える比較なら、商品や寸法は変えません。

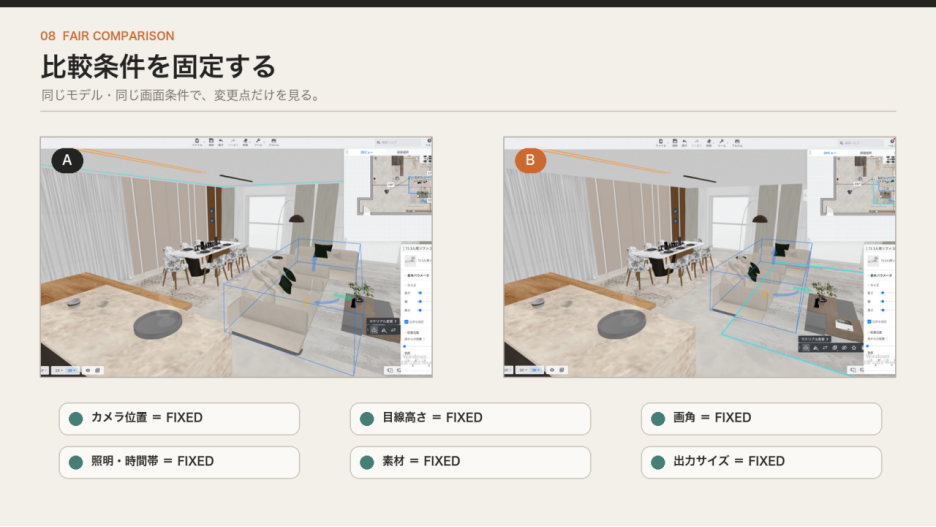

3Dパースの条件も固定します。カメラ位置、目線高さ、画角、照明、時間帯、素材、出力サイズが違えば、家具配置とは別の要素が印象を決めます。A案だけを広角で明るく、B案を狭い画角で暗く見せれば、公平な比較にはなりません。
実務上は、現状モデルを複製し、保存した入口・着座・操作位置の視点を両案で呼び出します。そのうえで、CADで設定した家具本体、使用範囲、通路のどこが何mm変わったかを再計測します。3Dで広く見えたとしても、必要な使用範囲を失っていれば採用できません。反対に、数値の差が小さくても、入口の視線や身体の回り込みが改善することはあります。
求めるのは「小さい家具が正解」という結論ではありません。着座人数、くつろぎ方、通行、窓の操作、空間のまとまりのうち、何を優先するか。その優先順位を、寸法と同じ条件の3D比較で話せる状態にすることが目的です。
5. CAD・BIM・3Dツールは、同じ答えを出すために使い分ける
家具配置の検討では、CAD、BIM、3D可視化ツールの機能が一部重なります。どれでも平面を描けることがありますし、家具モデルを置けることもある。ただ、得意な判断は同じではありません。
CADは、家具寸法、開閉、通路の最狭部、コンセントや照明との位置関係を管理しやすい。BIMは、建築要素や設備情報と家具条件を同じモデルで調整する案件に向きます。SketchUpのような自由度の高い3Dツールは、特殊な家具形状や造作を細かく作る場面で扱いやすい。一方、Coohomは、既存の間取り上で家具を差し替え、周辺距離を確認し、保存視点から比較してレンダリングやパノラマへつなぐ作業を短い周期で回しやすいと感じます。
ここで、3Dツールを設計の正本にする必要はありません。私の場合、寸法と施工条件はCAD／BIMへ残し、3Dは空間判断と説明のために使います。Coohomで位置を調整したなら、その結果を画面内だけに残さず、採用家具の外形、基準位置、必要な使用範囲を図面へ戻します。
また、AIによる自動レイアウトを使う場合も、初期案をつくるところまでです。家具本体、使用範囲、通路、視点という同じ検証を通さなければ、その案が個別の暮らしに合うかは決まりません。早く案を出す機能と、案を確定する判断は分けて扱います。

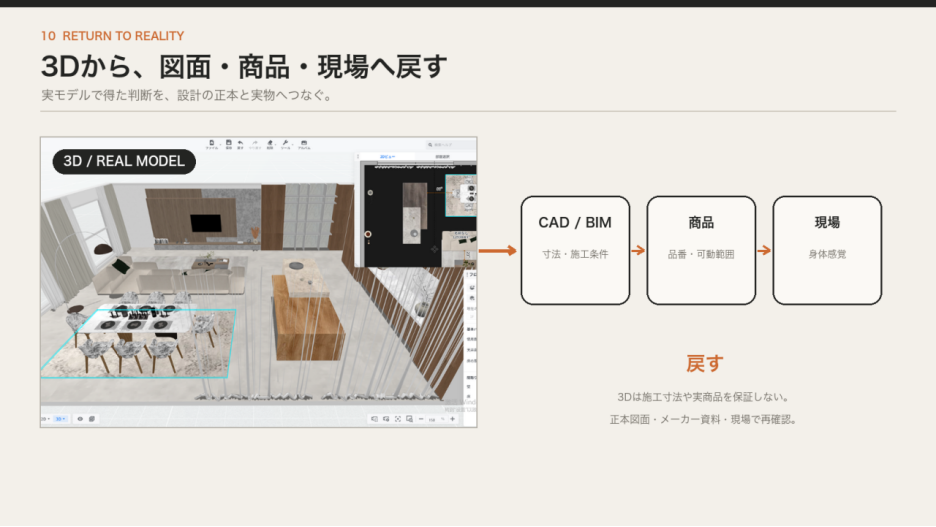

6. 3Dで見つけた問題を、図面・商品・現場へ戻す
3Dで違和感を見つけ、モデルだけを直して終わる。この状態では、家具配置はまだ確定していません。発見した問題が家具図、電気・照明図、商品条件、確認記録のどこへ戻るかを決めて、検証は一周します。
たとえば、ソファを動かしたことで通路が改善しても、床コンセントやフロアスタンドとの関係が崩れることがあります。ダイニングを移動すれば、ペンダント照明の中心やキッチンとの距離も変わります。窓際の操作帯を広げるために家具を小さくしたなら、着座人数や採用商品も見直す必要があります。
最後に私が残したいのは、きれいなパースだけではありません。入力条件、見つかった問題、変更した変数、採用理由、戻した図面が追える状態です。簡単に書けば、次の四つになります。
· Input：正本図面、候補家具の実寸、必要な使用範囲
· Finding：どの動作、通路、視点で条件が崩れたか
· Change：幅、奥行き、位置、向き、モジュールの何を変えたか
· Return：家具図、電気・照明図、仕様表、確認記録のどこへ反映したか
そのうえで、実商品と現場へ戻ります。3Dモデルが実商品に似ていても、メーカーの寸法図、品番、可動範囲、壁から必要な離隔、搬入条件までは保証しません。必要なら床にテープを貼り、家具外形だけでなく、椅子を引いた位置、扉を開いた位置、立つ場所まで実寸で再現します。画面では気にならなかった方向転換や身体の近さが、そこで見えることがあります。
CADは目線の圧迫感を決めません。3Dは施工寸法や実物を保証しません。現場確認は身体感覚を確かめられますが、多数の案を高速に比較する方法ではない。それぞれの弱い部分を次の手段で補うことで、家具配置は確定に近づきます。
まとめ｜家具配置は「距離」ではなく、距離の使い方を検証する
家具配置・部屋レイアウトを実寸で検証する目的は、すべての部屋に共通する正解の寸法を探すことではありません。同じ余白でも、椅子を引く場所、ソファから立つ場所、毎日通る場所、カーテンを操作する場所では、必要な条件が違います。
まずCADで家具本体、使用範囲、通路を分ける。次に3Dで入口、着座位置、操作位置から体量と視線を見る。一つの変数だけを変えて比較し、得られた判断をCAD／BIM、商品条件、現場へ戻す。「置ける・使える・見える・比べる・戻す」を一つの流れにすると、感覚的だった家具配置の修正に理由が生まれます。
Coohomは、この途中にある家具の差し替え、距離確認、固定視点比較、パノラマ確認を同じモデルで進めやすい選択肢です。ただし、ツールが配置の正解を決めるわけではありません。何を測り、どの動作を重ね、どの視点から見て、どの図面へ戻すのか。そこを設計者が決めてこそ、3Dは判断に使える道具になります。
次のアクション
まず進行中の一室から、配置への影響が大きい家具を一つ選びます。CAD上で家具本体の外側に「使う範囲」と「通る範囲」を重ね、そのまま3Dへ移します。入口、長く座る場所、操作が発生する場所の三視点を固定し、違和感が出たら一つの変数だけを変更する。最後に「何が何mm変わり、どの図面へ戻したか」を一行で記録します。そこまで行って、家具配置シミュレーションは設計実務の判断になります。
よくある質問
Q1.家具配置シミュレーションは3Dだけで完結できますか？
3Dだけで完結させるのは避けます。体量、視線、説明には3Dが有効ですが、寸法、開閉、設備位置、施工条件はCADまたはBIMで管理したほうが追いやすい。3Dで発見した問題を正本図面へ戻すところまでを、一つの検証として扱います。
Q2.家具が未定でも実寸検証はできますか？
できます。候補商品が決まる前は、採用可能性のある最大幅・最大奥行き・最大高さを代理ブロックにします。配置条件が固まったら実商品モデルやメーカー寸法図へ置き換え、アーム、脚、可動範囲、搬入条件を再確認します。
Q3.通路幅は一つの基準値で判断できますか？
用途、利用者、頻度、荷物、すれ違い、家具の開閉によって条件が変わります。法規や社内基準を守ったうえで、家具の使用範囲を差し引いた有効幅を測り、必要に応じて3Dや実寸モックアップで身体動作を確かめます。
Q4. Coohomに表示される距離は、そのままCAD寸法として使えますか？
測定モード、単位、対象オブジェクト、測定の始点・終点を確認してから照合します。余白の距離と中心点の距離では意味が異なります。施工・発注に使う寸法は、CAD／BIMの正本やメーカー資料と再確認してください。
Q5. AI自動レイアウトはどこまで使えますか？
初期案や比較候補をつくる用途には使えます。ただし、施主の生活時間、細かな動作、既存設備、優先順位まで自動で確定するものではありません。出てきた案を「置ける・使える・見える」の三層で検証し、人が採否を判断します。
参考資料
· Coohom「【モデル素材】2D/3D距離寸法線使用ガイド」（最終更新日：2026-06-08）
https://www.coohom.com/jp/helpcenter/3FO4K4W4TX5H
· Coohom「3D表示でカメラ視点を保存する方法」（最終更新日：2025-09-23）
https://www.coohom.com/jp/helpcenter/3FO4K4WB1886
· Coohom「【レンダリング】360°パノラマガイド」（最終更新日：2026-07-17）
https://www.coohom.com/jp/helpcenter/3FO4K4W5KML6
※機能名や操作位置、対応形式はアップデートにより変わる場合があります。公開前に実際の画面と最新の公式ヘルプで再確認してください。本文中の1118mm、533mm、914mmは今回のモデルに表示されたインチ寸法を1in＝25.4mmで換算し、1mm単位に丸めた実測例です。法規値やすべての住宅に共通する推奨寸法ではありません。
