間取りシミュレーションの実務 CADと3Dで動線・家具・光・視線を検証する:寸法・動作・高さ・環境・認知を、適切な証拠で確かめる

間取りシミュレーションは、平面図を3Dに変換して完成像を見るだけの作業ではありません。寸法・動作・高さ・環境・認知の五つに課題を分け、CAD／BIM、3D、性能計算、実物確認を使い分け、見つけた問題を正式図面へ戻すところまでが実務上の一単位です。

間取りシミュレーションは、完成像を眺める作業ではない

「この間取りなら、家具も入ります」。平面図だけを見ると、そう判断できる場面は少なくありません。ところが、実寸のソファとダイニングチェアを入れ、カーテンのたまり、椅子を引く動作、入口から窓へ抜ける視線まで重ねると、同じ間取りが別の表情を見せます。

私が住宅の検討で気をつけているのは、図面上の余白をそのまま「暮らしの余白」と読まないことです。CADで測れるのは、ある状態を切り取った距離です。実際の生活では、扉が開き、人が止まり、椅子が引かれ、物が置かれます。さらに同じ寸法でも、家具の高さや窓の位置、入口から見える面積によって、広さの感じ方は変わります。

反対に、3Dで気持ちよく見えるからといって、設計が成立しているとも限りません。広角のカメラは空間を広く見せ、明るいレンダリングは採光条件をよく見せます。モデルの家具が候補商品と同寸でなければ、通路の判断もずれます。つまり、CADと3Dのどちらか一方を正解にするのではなく、同じ課題を異なる証拠で確かめる必要があります。

本稿でいう「間取りシミュレーション」は、アプリ上で間取りを作ることではありません。設計中の仮説を、寸法・動作・高さ・環境・認知の五層に分け、適切なツールで確認し、変更を図面へ戻す検証工程を指します。

検証を始める前に、正本・仮説・固定条件を分ける

3Dを先に触り始めると、壁や家具を動かすこと自体が目的になりがちです。検証の前に、何を正本とし、何を仮に置き、今回どの変数だけを変えるのかを決めます。

正本はCAD／BIM、3Dは検証用の状態として扱う

壁芯、仕上寸法、開口、天井高、梁、設備位置など、設計上の正本はCADまたはBIMに残します。Coohom、SketchUp、リアルタイム可視化ツールへ渡したモデルは、その時点の図面を写した「検証スナップショット」です。3D側で壁を動かしたまま図面に戻さなければ、次の打合せで二つの案が並存します。

そのため、モデル名には少なくとも図面日付か版番号を入れます。たとえば「M0-LDK_2026-08-14_V03」のようにしておくと、レンダリングだけが後から残っても、どの図面を見ていたか追跡できます。実商品を置く場合は、家具型番や確認日も別の一覧に残します。

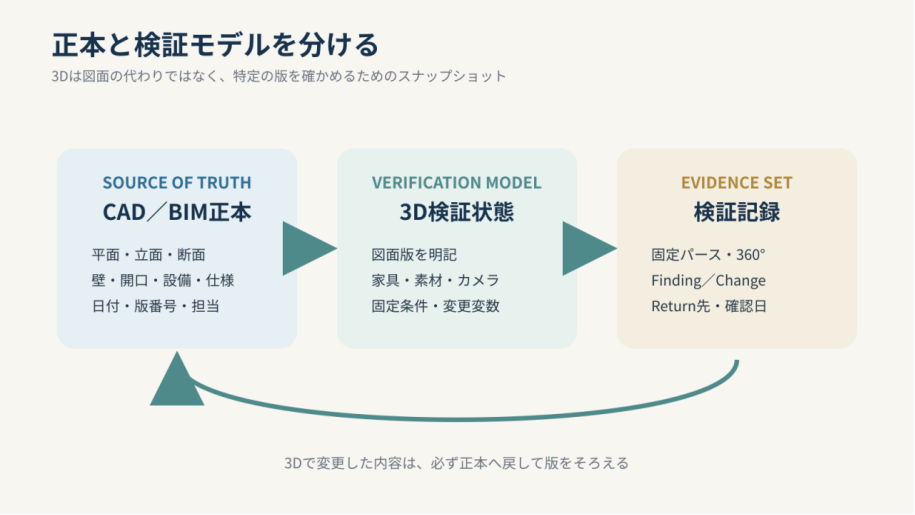

_{図1　CAD／BIM正本、3D検証状態、検証記録を版番号で結び、変更を正本へ戻す}

固定する条件と変える条件を一行で書く

比較前に、次の一行を書ける状態にします。

·  固定：壁・開口・キッチン・家具数・カメラ位置・目線高・時間帯

·  変更：ソファの幅だけ、収納の高さだけ、窓の位置だけ

·  判断：通路、開閉、入口からの圧迫感、坐位からの視線のどれを見るか

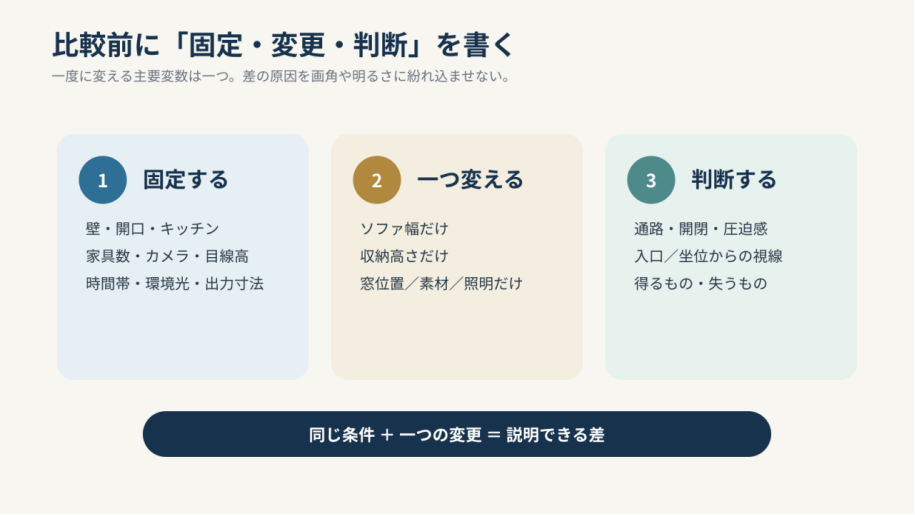

_{図2　固定条件、変更する一つの変数、判断項目を比較前に整理する}

一度に複数を変えると、改善した理由が分かりません。素材を変えたつもりでも、カメラが後退していれば広く見えます。照明案を比べるつもりでも、露出や環境光が異なれば公平な比較になりません。Hubとなる本稿では、この「固定・変更・判断」をすべての検証の共通ルールにします。

間取りを五つの層に分けて確かめる

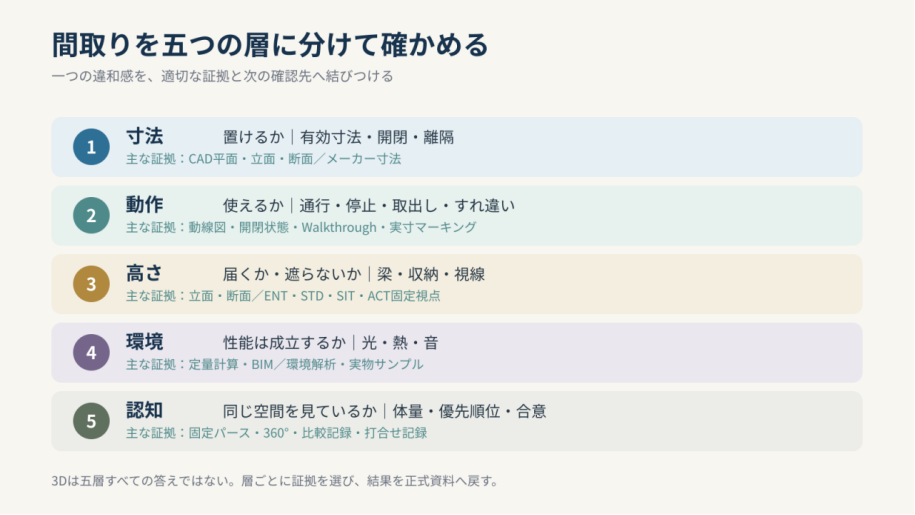

_{図3　間取りを寸法・動作・高さ・環境・認知の五層に分け、適切な証拠へ結びつける}

五つの層は、上から順に合否をつけるチェックリストではありません。課題を、どの証拠で確かめるべきか整理するための分類です。一つの変更が複数層へ波及することもあります。

1｜寸法——置けるかを数値で確かめる

最初に確認するのは、室内有効寸法、家具本体寸法、通路、建具の開閉、設備の離隔です。平面図だけで足りない場合は、立面・断面で梁下、窓台、カウンター、コンセント高さも確認します。

ここでは2D CADが強い道具です。Jw_cadやAutoCADなどでは、家具本体、使用範囲、通路、開閉をレイヤーで分けると、何のための余白かが読めます。BIMなら部材と関連図面を同じモデルで管理しやすくなります。ただし、家具ブロックの外形が正しくても、肘掛けや脚、配線位置まで候補商品と一致するとは限りません。最後はメーカー寸法へ戻ります。

2｜動作——使えるかを状態の変化で確かめる

動線は一本の矢印ではありません。冷蔵庫や引出しを開く、椅子を引く、掃除機を回す、荷物を持って曲がる、二人がすれ違うといった「状態」が重なります。

CADでは、人物や時間帯ごとに経路を分け、扉・椅子・家電を開いた状態で重ねます。3Dでは玄関からキッチン、キッチンから洗面など、実際の起点と終点を結ぶWalkthroughで確認します。最短距離よりも、曲がり角、停止点、開閉との交差が重要です。

3｜高さ——届くか、遮らないかを立面と視線で確かめる

平面図では、腰高の収納も天井までの収納も同じ矩形に見えます。吊戸棚に手が届くか、梁が視線を切らないか、ソファに座ったときテレビや窓がどう見えるかは、立面・断面と3Dを組み合わせて判断します。

私は少なくとも入口の立位、室内の立位、主な着座位置、作業位置の四つを分けます。カメラ名をENT、STD、SIT、ACTのように固定すると、案を変えても同じ身体位置から比較できます。ここで大切なのは、見栄えのよい一枚を選ぶことではなく、問題が起こる位置から見ることです。

4｜環境——光・熱・音を「見える印象」と分ける

3Dレンダリングは、窓から光が入ったときの見え方、素材の反射、昼夜の雰囲気を比較するのに役立ちます。しかし、画面が明るいことは、必要な日照時間や照度、温熱性能が成立している証明ではありません。

窓配置の定量判断には、方位、周辺建物、日時を持った日照・採光計算やBIM／環境解析を使います。温熱は断熱・日射取得・空調条件を含む計算、音は間仕切り仕様や開口、設備騒音を別途確認します。3Dは、計算結果を人が理解しやすい空間像へ翻訳する役割として使うと位置づけが明確です。

5｜認知——設計者と施主が同じものを見ているか確かめる

「広い」「落ち着く」「収納が多い」といった言葉は、人によって指している状態が違います。固定パースは比較条件を揃えやすく、360°パノラマは視線を自由に動かせます。Walkthroughは入口から着座までの連続した変化を伝えやすい一方、設定した経路以外は見えません。

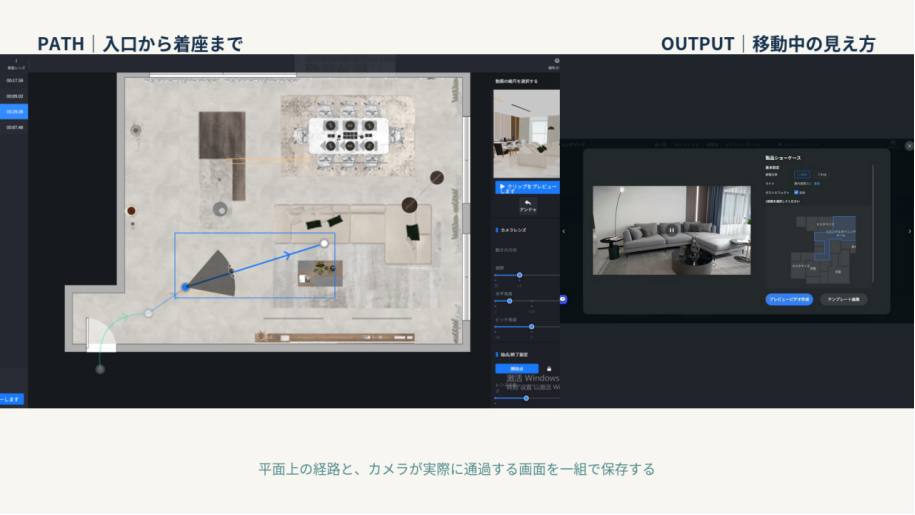

_{図4　入口から着座までの経路と移動中の画面を一組で保存し、連続した変化を確認する}

認知の層では、出力を増やすほどよいわけではありません。「ソファの大きさを決める」「窓からの抜けを確認する」「内装の明暗を選ぶ」など、今回決めることに合わせて出力を選びます。そして確認済みの範囲と未確認の範囲を、図面や打合せ記録へ残します。

CAD→3D→現実確認→図面へ戻す

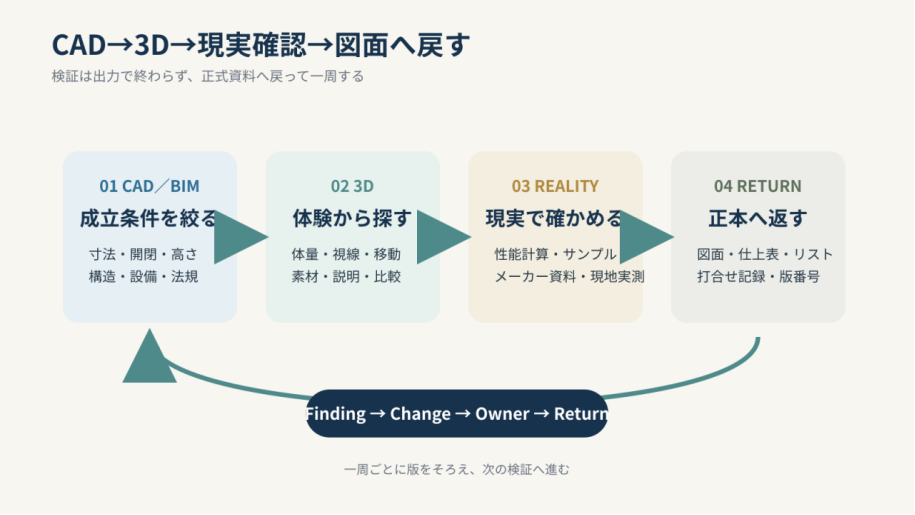

_{図5　間取り検証をCAD、3D、現実確認、図面回写の循環として運用する}

CAD／BIMで「成立条件」を先に絞る

初めに平面、立面、断面で、寸法、開閉、構造、設備、法規に関わる条件を確認します。ここで明らかに成立しない案を、3Dで美しく仕上げる必要はありません。CAD上では、確認済み、要検討、他者確認の三つに状態を分けると、3Dへ持ち込む課題が明確になります。

3Dで「体量・視線・連続」を見る

次に3Dで、鳥瞰、固定視点、Walkthrough、必要に応じて360°パノラマを使います。鳥瞰は家具と動線の全体関係、固定視点はA案・B案の公平な比較、Walkthroughは移動中の遮りや方向転換、パノラマは見落とした方向の探索に向きます。

ここではレンダリング品質を上げる前に、低負荷のプレビューで問題を探します。問題が見つかった後で、説明に必要な視点だけを高品質で出力した方が、検証とプレゼンの目的が混ざりません。

実物・資料・計算へ戻る

3Dで見つかった疑問のうち、色は実物サンプル、家具寸法はメーカー資料、搬入は経路実測、採光は定量計算、造作は製作図で確かめます。段ボールやマスキングテープで実寸を床や壁に出すだけでも、身体動作の確認には有効です。

発見を正式図面へ返す

最後に、問題を見つけた画面ではなく、責任を持つ資料へ戻します。壁や開口なら平面・立面・断面、コンセントなら電気図、素材なら仕上表、家具なら家具リスト、顧客判断なら打合せ記録です。3D上で直しただけでは、設計変更は完了していません。

Coohomで実際に検証する手順

Coohomは、2Dのフロアプランから3Dへ切り替え、家具や素材を配置し、固定パースや360°出力へつなげやすい環境です。一方、正式図面、法規、構造、照度や温熱の定量計算を一つの画面だけで完結させる道具ではありません。役割を限定すると、検証に使いやすくなります。

1｜図面を読み込み、最初に基準寸法を照合する

CAD、PDF、画像から始める場合でも、認識結果をそのまま採用しません。既知寸法を一つではなく、長辺・短辺・開口の三か所で照合し、壁厚、開口、天井高、床レベルを確認します。公式ヘルプでもCAD図面や画像／PDFの読み込みとスケール設定が案内されていますが、自動認識後のモデルが設計正本と一致するかは利用者側の確認事項です。

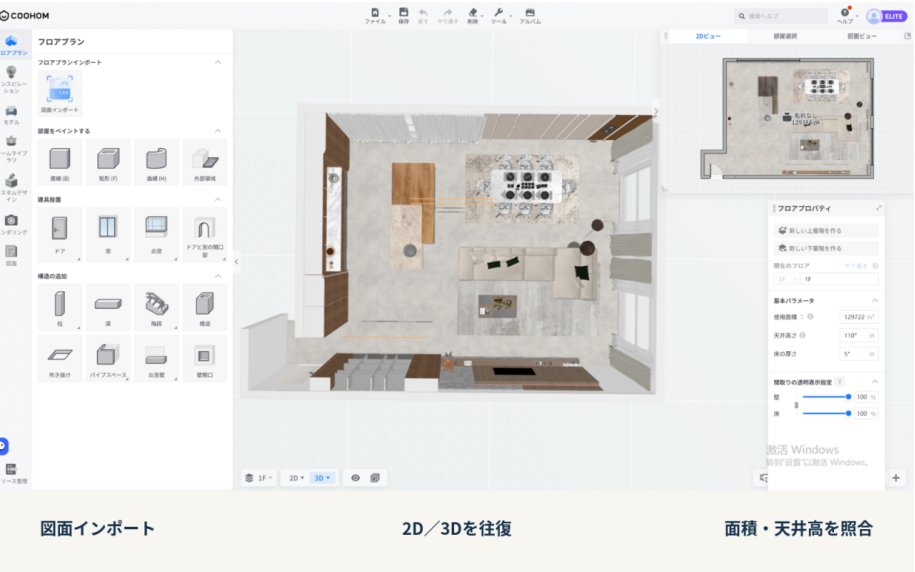

_{図6　図面インポート後に2D／3Dを往復し、面積・天井高・開口を正本と照合する}

2｜家具は通用モデルから始め、判断前に実寸へ合わせる

初期検討では、形が近い通用モデルで配置を試せます。ただし、採用候補を絞る段階では幅・奥行・高さを商品資料と照合します。ソファなら本体幅だけでなく、奥行、肘の厚み、背の高さを確認します。ダイニングは椅子を引いた状態を別に見ます。

3｜2Dと3Dを往復し、カメラ位置を保存する

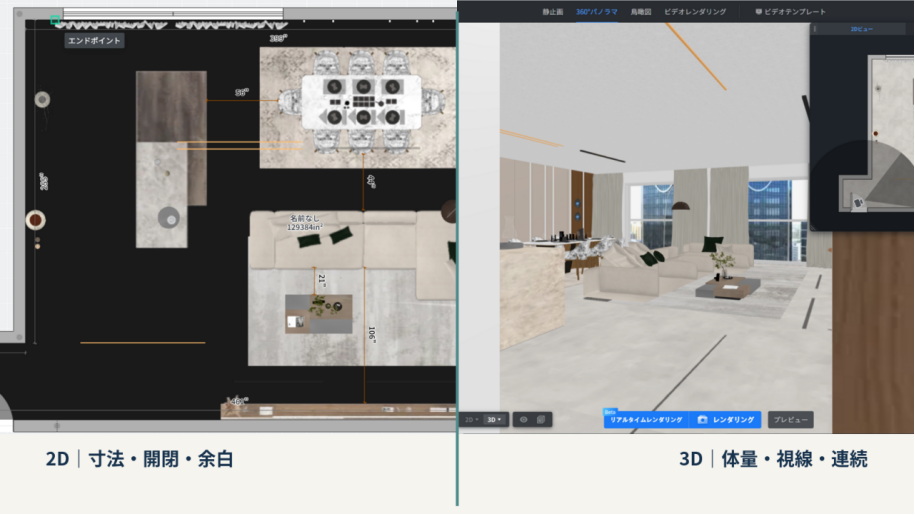

_{図7　同じLDKを2Dの寸法情報と3Dの視点情報で往復し、異なる証拠を得る}

私自身は、2Dで数値を見た直後に3Dへ切り替え、入口・立位・着座・動作位置を順に確認します。違和感を見つけても、すぐにカメラを動かさず、その視点を保存します。次案でも同じ目線高、画角、向きを再現できれば、変更の効果を説明できます。

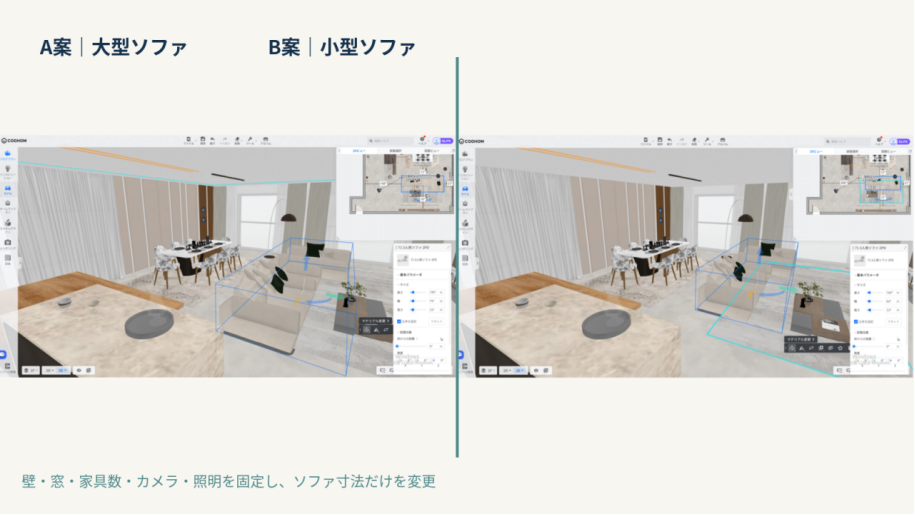

_{図8　壁・窓・家具数・カメラ・照明を固定し、ソファ寸法だけを変えたA案・B案}

Coohomのレンダリング画面では、カメラ位置や角度、環境光などを設定して静止画を出力できます。また360°Walkthroughでは視点を設定して出力できます。実務では機能を一通り使うのではなく、「この判断に必要な観察方法は何か」を先に決めます。

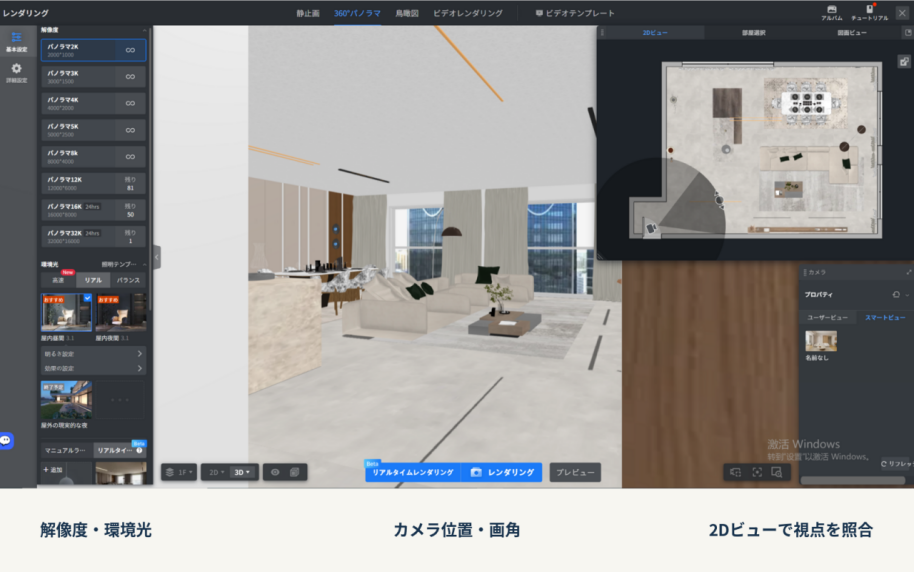

_{図9　360°パノラマで解像度・環境光・カメラ位置・画角を設定し、2Dビューで視点を照合する}

4｜Finding—Change—Returnを一組で記録する

スクリーンショットには、次の三点を添えます。

·  Finding：入口視点でソファ背が窓への視線を大きく遮る

·  Change：ソファ幅と向きを変更し、家具間の余白を再測定する

·  Return：家具図、照明位置、候補商品リストを更新する

「狭く見えた」だけでは次の担当者が動けません。どの視点で、何が、どの条件に抵触し、何を直すかまで書いて初めて、3Dが設計情報になります。

同じ課題でも、選ぶ画面で見えるものが違う

2D CAD、BIM、自由形状モデラー、リアルタイム可視化、Coohomのような住宅・インテリア向け3Dツールは、上下関係で選ぶものではありません。変更頻度、正本の位置、必要な証拠、誰に見せるかで組み合わせます。

たとえば、壁位置を何度も変える基本設計では、BIMや一体型住宅CADから可視化までつながる経路が有利です。家具と素材を短時間で比較し、施主がブラウザで確認する段階では、Coohomのようなクラウド型3D環境が扱いやすい場面があります。特殊な造作形状やディテールを詰めるなら、SketchUpやVectorworksなどの自由度が必要になることもあります。

大切なのは「一つのソフトですべて解決する」ことではなく、各ツールが出した結果を、どの正本へ戻すかを決めておくことです。

共通LDKで試す——一つの問題を五層で追う

ここでは、シリーズ共通のLDKモデルを、方法の例として使います。モデル固有の優劣を論じるのではなく、一つの発見がどの資料へ波及するかを見るためです。

画面上で確認できる主な距離は、アイランド—ダイニング間が約1,422mm、ダイニング—ソファ間が約1,118mm、ソファ—窓側が約914mmです。これらは現在のモデル状態で測った値であり、推奨寸法や一般解ではありません。家具を使う状態、人数、カーテン、建具によって必要な余白は変わります。

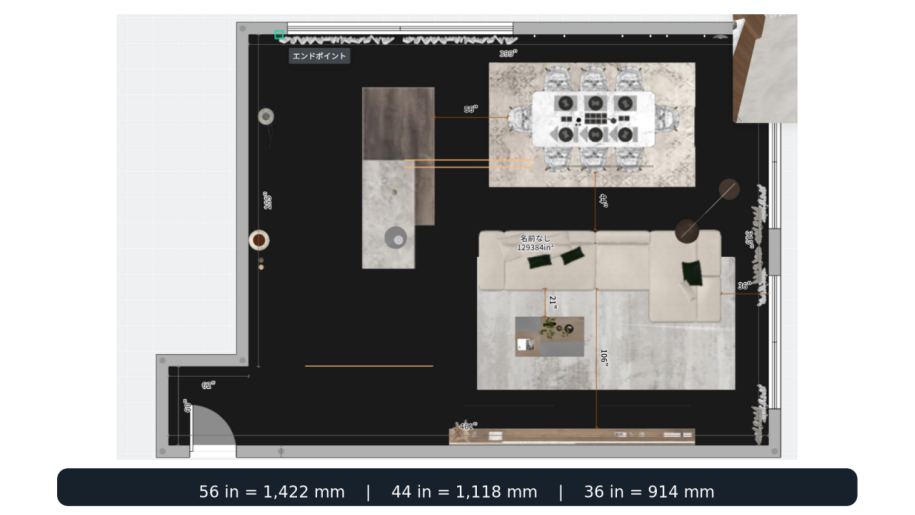

_{図10　モデル上の56インチ・44インチ・36インチをミリへ換算し、図面・家具記録へ戻す}

平面だけなら、主要な家具は配置できています。しかし入口視点へ切り替えると、大きいソファの背と袖が、窓方向への見通しとリビングの入口に与える体量を確認できます。ここから次のように五層へ分けます。

·  寸法：ソファ本体と窓側余白、ダイニング背後の通路を再測定する

·  動作：椅子を引く、窓辺へ移動する、二人が交差する状態を重ねる

·  高さ：ソファ背、ペンダント、窓下端を入口・着座視点で見る

·  環境：ソファ位置が窓面を遮る印象は3Dで比較し、採光性能は別の計算へ送る

·  認知：大きい案と小さい案を同一カメラで提示し、何を優先するか確認する

ここでの結論は「小さいソファが正しい」ではありません。座席数を優先する家族なら大きい案を残し、窓への抜けと回遊を優先するなら寸法や向きを変えます。間取りシミュレーションの役割は好みを代行することではなく、選択によって得るものと失うものを同じ証拠で見えるようにすることです。

家具の本体寸法、使用範囲、視線をさらに細かく確認する方法は、別稿「家具配置・部屋レイアウトを実寸で検証」で扱っています。6畳のように余白が少ない個室では、「6畳の部屋レイアウト」で優先順位のつけ方を具体化しています。

発見は四つに分けて返す

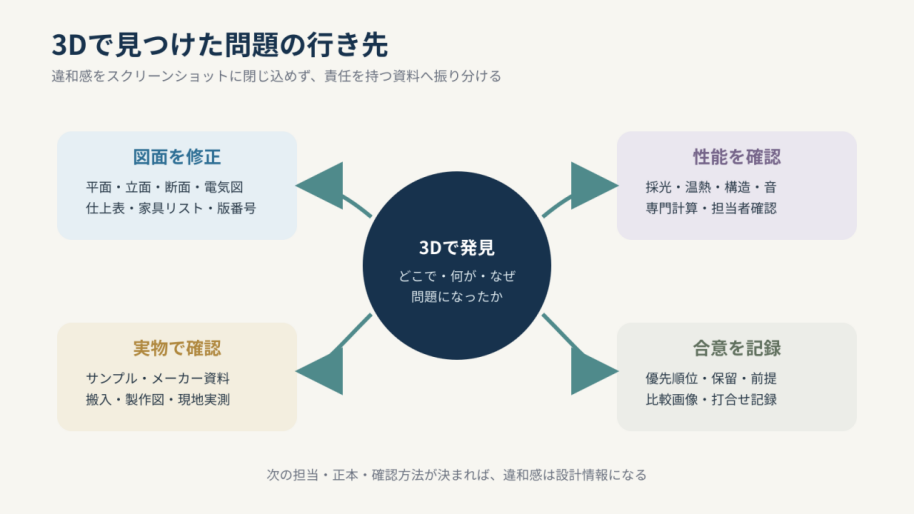

_{図11　3Dで見つけた問題を図面修正・性能確認・実物確認・合意記録へ振り分ける}

3Dで違和感を見つけたら、私は次の四つの行き先から選びます。

図面を修正する

壁、開口、家具、設備、照明位置など、設計情報が変わるものです。CAD／BIM、電気図、家具図、仕上表を更新し、版番号を進めます。3Dモデルだけを直して終えません。

性能を確認する

採光、日照、温熱、構造、音、設備容量など、見た目では合否が決まらないものです。必要な入力条件を揃え、専門計算や担当者確認へ送ります。平屋の中央部の明るさなど、建物全体の条件が絡む場合は、別稿「平屋の間取りで後悔しないために」のように建物類型ごとの連鎖を確認します。

実物・メーカー資料で確認する

色、木目、触感、家具寸法、開閉角度、在庫、搬入、金物、施工クリアランスです。3Dモデルが実商品に似ていても、販売仕様と同一とは限りません。必要に応じて、床への実寸マーキングや現地実測も行います。

合意を記録する

大きい家具を優先して通路を狭くする、眺望を優先して収納量を減らすなど、正誤ではなく優先順位で決めるものです。比較画像だけでなく、決めた事項、保留、前提、版番号を打合せ記録へ残します。

設計段階ごとに検証量を変える

すべての案を高精細レンダリングにする必要はありません。初期は選択肢を減らすために速く確認し、基本設計では主要な身体位置から比較し、実施設計では商品・仕様・性能・図面の整合を詰めます。

中小規模の事務所では、検証を増やしすぎると設計変更に追いつけません。そこで私は、各段階で「今回決めること」を三つ以内に絞り、その判断に必要な画面だけを作ります。検討案が変わったら、古い高精細画像を流用せず、版の一致を確認して再出力します。

よくある失敗と修正方法

先にきれいなパースを作り、課題を後から探す

完成度の高い画像は、修正への心理的抵抗を生みます。初期は白模型や簡易素材で、寸法・動作・高さを先に確認します。素材と光は、空間構成が絞れてから比較します。

A案・B案でカメラや明るさまで変える

比較対象以外が変わると、判断の根拠が崩れます。カメラ位置、目線高、画角、時間帯、家具数、出力サイズを固定し、一つの主要変数だけを変えます。

3Dモデルを正式図面より信じる

自動認識、手入力、家具データには誤差や省略があります。既知寸法で校正し、正式寸法はCAD／BIMとメーカー資料へ戻ります。3Dは誤差を隠すほど写実的に見えることがあるため、画面のリアルさとデータの確かさを分けて考えます。

発見をスクリーンショットの中に閉じ込める

赤丸をつけた画像を共有しても、担当図が変わらなければ問題は残ります。Finding—Change—Owner—Returnを一行で記録し、誰がどの資料を更新するか決めます。

次に深掘りする課題を選ぶ

本稿は、間取り検証の入口となるHubです。現在の問題が家具なら「家具配置・部屋レイアウトを実寸で検証」へ進みます。小さな個室でベッド、机、収納の優先順位を決めるなら「6畳の部屋レイアウト」が具体例になります。平屋で動線、中央採光、庭との視線が連鎖する場合は「平屋の間取りで後悔しないために」が対応します。

検証結果を施主へどう見せるかが次の課題なら、「3Dパースを住宅提案に使う方法」で固定パース、360°VR、Walkthrough、動画の選び方を確認できます。リンクは記事一覧として並べるのではなく、読者が次に解く必要がある判断の直後に置くと自然です。

FAQ

無料の間取りシミュレーションだけで住宅設計を確認できますか

家具配置や空間イメージの初期確認には使えますが、法規、構造、性能、施工図、設備容量まで成立したことにはなりません。使用目的を「初期の仮説確認」「顧客説明」などに限定し、正式図面と専門確認を別に持つ必要があります。

CADがあれば3Dは不要ですか

寸法、開閉、図面整合だけならCADで十分な場面があります。入口からの体量、着座視線、移動中の遮り、素材の見え方、施主との認知差を扱う場合は3Dが補完します。課題によって使い分けます。

3Dがあれば立面図や断面図は省略できますか

省略できません。立面・断面は高さ関係を一定の投影条件で確認し、寸法と仕様を記録する図面です。3Dは空間体験を理解しやすい一方、遠近やカメラ設定の影響を受けます。両者は代替ではなく、異なる証拠です。

Coohomではどこまで確認できますか

2D／3Dの空間作成、家具・素材配置、カメラ設定、静止画や360°Walkthroughなどを使い、体量、視線、配置、説明を確認できます。定量的な採光・温熱・構造・法規・施工可否は、それぞれの専門資料とツールへ戻します。利用できる機能や出力条件はプランや更新で変わるため、公開時点の公式情報を確認してください。

まとめ｜間取りの検証は「何を見るか」と「どこへ戻すか」で決まる

間取りシミュレーションの価値は、3Dを作ったことではなく、図面だけでは見落としやすい問題を、修正可能な設計情報へ変えたことにあります。

寸法はCAD／BIM、動作と高さは図面と3D、環境は可視化と性能計算、認知は適切な出力と記録で確認します。そして、見つけた問題を図面、性能資料、実物確認、合意記録へ戻します。この循環があれば、使用するソフトが変わっても方法は崩れません。

まずは現在の案で、最も不安な場所を一つ選んでください。固定する条件、変える条件、判断することを一行で書き、CADと3Dの両方から確かめます。そこからが、間取りシミュレーションの実務です。
