生活動線をCADと3Dで検証する：動線図・開閉範囲・Walkthroughの使い方

生活動線の検証は、平面図に一本の矢印を描くだけでは終わりません。CAD／BIMで通路幅、建具・家具・設備の可動域、停止位置を確認し、3Dで高さ、見通し、方向転換、移動中の圧迫感を確かめます。最後に、見つけた問題を平面図・建具表・家具図へ戻して初めて、間取りの修正が完了します。

生活動線は、平面図に一本の線を描いただけでは分からない

買い物袋を持って玄関から入り、冷蔵庫へ向かう。ダイニングチェアを引いた横を通り、窓際へ洗濯物を運ぶ。夜はソファの前を通ってカーテンを閉める。図面の上では、どれも「玄関からLDKへ」という一つの動線に見えます。けれど、身体の向き、手に持つ物、開いている扉、同時に動く人が変われば、必要な余白も止まり方も変わります。

私が間取りを確認するとき、最初からきれいな動線図をつくることはありません。まず、どこで足が止まり、何を開け、どこで身体をひねるのかを拾います。線より先に、動作の場面を分ける。ここを省くと、短く見える動線が実際には使いにくいまま残ります。

間取り全体の検証順から確認したい場合は、前稿の「間取りシミュレーションの実務」で、寸法・動作・高さ・環境・認知の五層を整理しています。本稿はそのうちの「動作」を取り出し、生活動線、開閉範囲、移動中の見え方をCADと3Dでどう分担して確かめるかに絞ります。

「通れる」「使える」「続けて動ける」を分ける

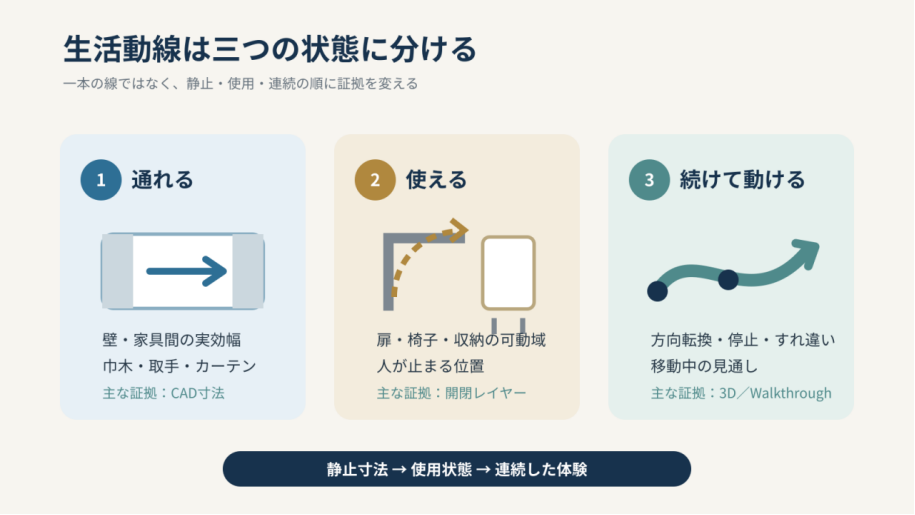

_{図1　生活動線を、通れる・使える・続けて動けるの三状態に分けて確認する}

通れる——静止した通路幅を確認する

最初は、壁、家具、設備の間に身体が通る余白があるかを見ます。ここはCADの寸法線で確認しやすい領域です。ただし、測る位置を曖昧にすると数字だけが残ります。巾木、カーテンのたまり、家具の出幅、取手まで含め、何と何の間を測った値なのかを図面に残します。

使える——扉や椅子を動かした状態を重ねる

通路が確保されていても、冷蔵庫の扉を開けたら後ろを通れない、椅子を引いたら窓へ行けない、といったことは起こります。建具の開閉円、引き出しの前面、椅子を引いた位置、人が立つ場所を別レイヤーで重ねます。静止状態の家具輪郭だけで判断しないことが重要です。

続けて動ける——方向転換と同時使用を見る

生活は一つの動作で止まりません。玄関で向きを変え、荷物を置き、収納を開け、キッチンへ進む。二人がすれ違うこともあります。私はここで初めて3Dへ移り、入口から停止位置まで視点を連続させます。平面上の幅が足りていても、曲がり角で家具の背が視界を塞いだり、進行方向を読み取りにくかったりするからです。

検証前に、誰が・何を持ち・どこまで動くかを決める

生活動線という言葉は範囲が広く、家事動線、帰宅動線、来客動線、収納動線を一度に扱うと、何を改善したのか分からなくなります。検証単位は、一つの場面まで小さくします。

Inputは「家族像」ではなく、具体的な行動にする

「4人家族」だけでは動線を描けません。たとえば「大人一人が買い物袋を両手に持ち、玄関から冷蔵庫まで移動する」「一人が食器を片づける間に、もう一人が椅子の後ろを通る」のように、開始点、終了点、手に持つ物、同時にいる人、開く物を書きます。

判断目標は一つに絞る

同じモデルで、通路幅、収納量、照明、素材まで同時に評価すると、修正理由がぼやけます。この回では「椅子使用時にも窓側へ移動できるか」「入口からソファまで自然に方向転換できるか」など、動線に関する問いを一つ選びます。

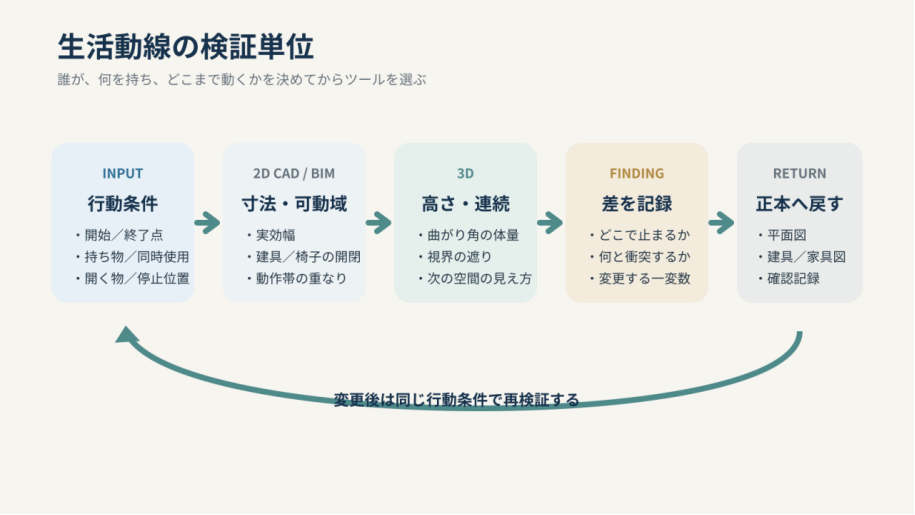

 _{図2　行動条件を入力し、CADと3Dで確認した結果を正式図面へ戻す}

CAD／BIMでは、中心線より先に可動域を描く

動線中心線は、経路を見つけるための補助線

CAD上では、開始点と終了点を結ぶ中心線を描くと、遠回りや交差を見つけやすくなります。ただし、この線は身体の幅を持ちません。中心線だけで「通れる」と判断せず、経路の両側に必要な動作帯を持たせます。

建具・家具・設備の開閉範囲を別レイヤーにする

私は、壁や家具の正本レイヤーとは別に、建具の開閉、椅子の使用、収納の引き出し、家電の扉、人の停止位置を置きます。表示を切り替えられるようにしておくと、「通常時」「食事中」「収納使用時」を同じ平面上で比較できます。

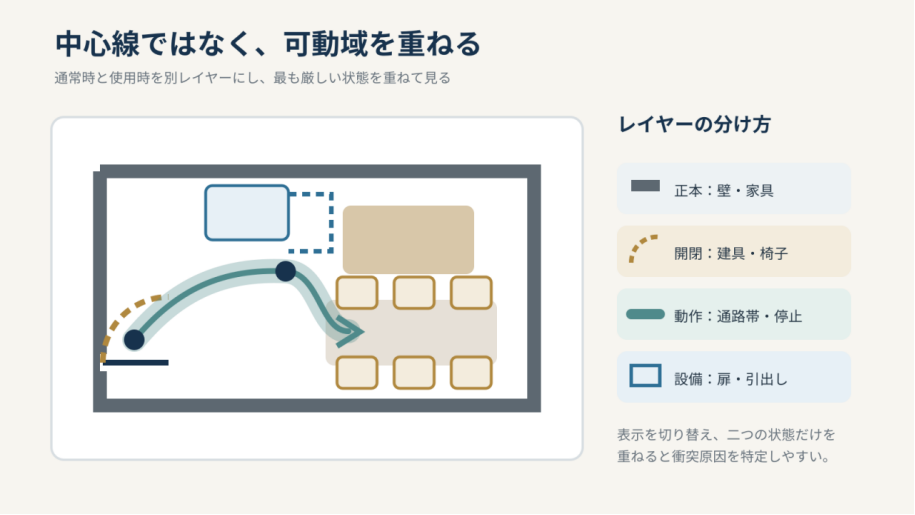

_{図3　CAD上で通路帯、建具の開閉円、椅子の使用域、停止位置を別レイヤーとして重ねる}

同時使用は、二つの状態を重ねて確かめる

冷蔵庫を開ける人と背後を通る人、椅子に座る人と配膳する人のように、衝突しやすい組み合わせを二つだけ重ねます。すべての家族を一度に描く必要はありません。最も厳しい状態を先に見つけ、問題があれば家具寸法、建具形式、収納位置、経路のどこを変えるか検討します。

BIMは変更の波及を追いやすいが、行動条件は自動で決まらない

BIMでは、建具や家具を変更したときに平面・立面・断面へ反映しやすく、要素情報も管理できます。一方、誰がどの順序で使うかは、モデルをつくっただけでは決まりません。CADでもBIMでも、生活場面を先に定義する作業は残ります。

3Dでは、幅ではなく体量・高さ・連続を確認する

入口、曲がり角、停止位置に視点を置く

3Dへ移るときは、見栄えのよい中央視点から始めません。入口、廊下の曲がり角、椅子の背後、冷蔵庫前、ソファへ座る位置など、動作が切り替わる場所に視点を置きます。そこで家具の高さ、壁の迫り方、次の行き先が見えるかを確認します。

広角カメラで通路を判断しない

画角を広げると、狭い通路も抜けて見えます。A案とB案を比べる場合は、カメラ位置、目線高、画角、家具数、照明条件を固定します。動線の検証では、きれいに見えるかより、同じ条件で差が読めるかを優先します。

Walkthroughは「身体衝突の判定」ではなく「移動中の見え方」の確認

Walkthroughのカメラは、身体の肩幅や手荷物の大きさを持つ人間ではありません。家具を通り抜けずに映像が再生できても、人が安全に使える証明にはなりません。CADで寸法と可動域を確認した後に、方向転換、視界の遮り、次の空間の見つけやすさを観察するために使います。

Coohomで生活動線を確かめる実務手順

Coohomでは、CAD図面やPDF・画像を読み込み、2Dと3Dを往復しながら家具配置と視点を確認できます。公式ヘルプでは、CAD図面から壁・ドア・窓を生成する手順、画像／PDFのスケール設定、動画編集画面で直線・曲線・垂直のカメラ経路を設定する方法が案内されています。

ただし、ここで扱うカメラ経路は動線そのものではありません。私はCADの動作帯と、3Dのカメラ経路を別の証拠として扱います。

1｜図面を読み込み、長辺・短辺・開口を照合する

CAD、PDF、画像のどれから始めても、読み込み直後にモデル化を進めません。既知寸法を長辺、短辺、開口の複数箇所で照合し、壁厚、建具位置、開き方向を正本と比べます。画像やPDFでは、基準長さまたは面積によるスケール設定が案内されていますが、自動生成後の一致確認は利用者側の仕事です。

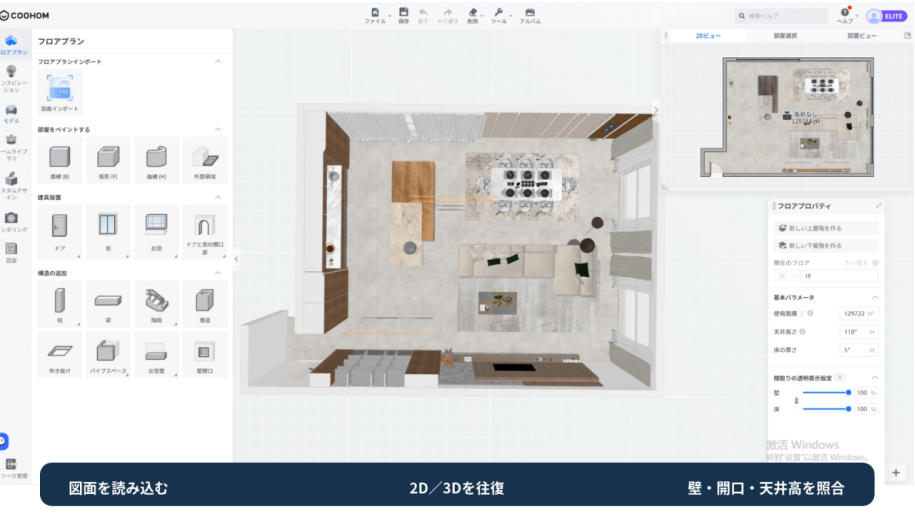

 _{図4　図面インポート後、2Dと3Dを往復して壁・開口・天井高を照合する}

2｜実寸家具を置き、通常時と使用時を分ける

初期段階は形が近いモデルで構いませんが、判断前には採用候補の幅・奥行・高さへ合わせます。椅子や扉の可動状態をモデルだけで十分に表現できない場合は、CAD側の動作帯を残し、3Dでは通常位置と使用位置の二案を保存します。

共通LDKモデルでは、画面上でアイランド—ダイニング間が56インチ、ダイニング—ソファ間が44インチ、ソファ—窓側が36インチと確認できます。ミリ換算では約1,422mm、約1,118mm、約914mmです。これは現在のモデル状態の記録であり、推奨値ではありません。椅子を引く、扉を開く、人が止まる状態を引けば、実際に使える余白は変わります。

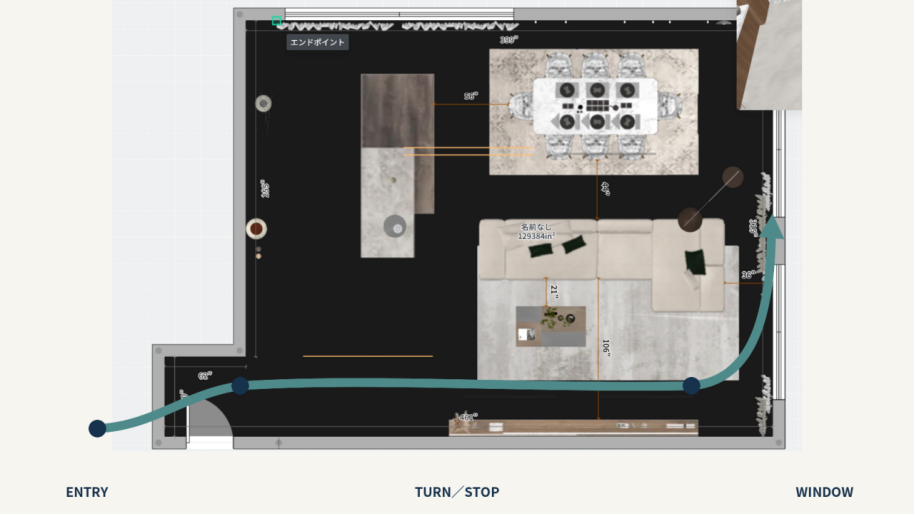

_{図5　モデル上の寸法と、入口からダイニング・ソファ・窓辺へ続く検証経路を同時に記録する}

3｜入口から停止位置まで、短い経路をつくる

動画編集画面では、平面図上に直線や曲線のカメラ経路を設定し、画角、水平角、ピッチ、始点・終点などを調整できます。一本の長い経路で住宅全体を見せるより、「玄関からLDK入口」「ダイニング背後を通過」「ソファへ着座」のように短く区切る方が、どこで違和感が生じたかを特定しやすくなります。

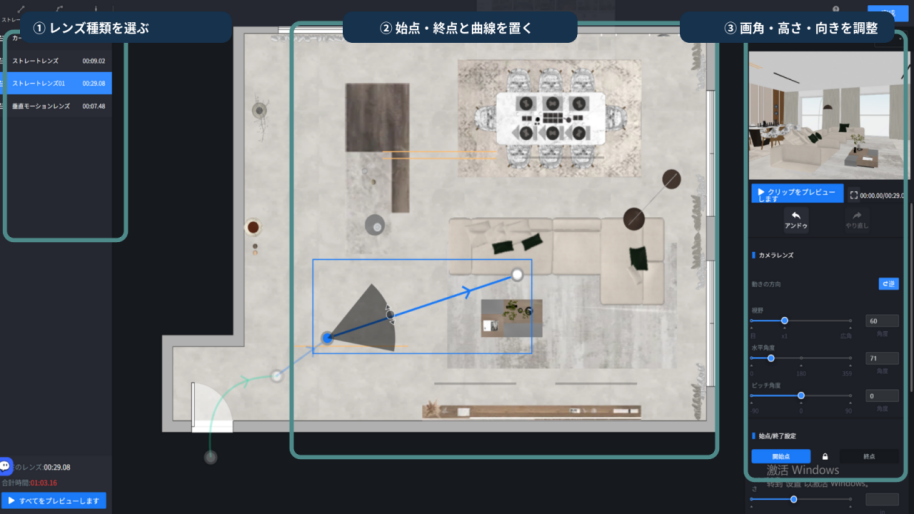

 _{図6　平面図上で短いカメラ経路を設定し、進行方向・画角・始点終点を確認する}

4｜A案・B案では、家具寸法以外を固定する

ここではソファの大きさだけを変え、壁、窓、ダイニング、カメラ経路、目線高、画角を固定します。大きい案で曲がり角の見通しが切れ、小さい案で経路が読みやすくなったとしても、それだけで小さい家具を正解にはしません。座席数やくつろぎ方との交換条件を、同じ画面で説明できるようにします。

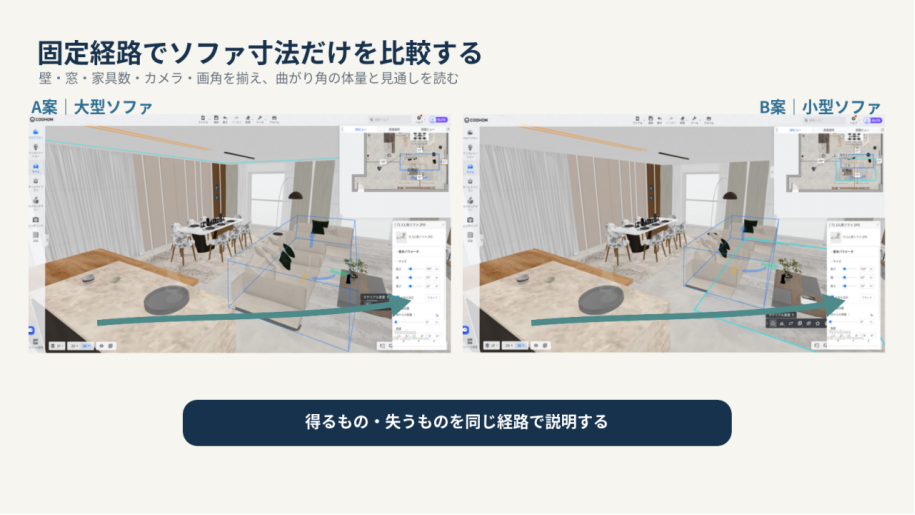

 _{図7　ソファ寸法だけを変えたA案・B案を、同じ経路と視点条件で比較する}

5｜静止画、経路、確認メモを一組で保存する

動画だけを残すと、後から何を判断したのか分かりにくくなります。始点の平面図、違和感が出たフレーム、変更後の同一フレーム、測定値、図面へ戻す内容を一組で保存します。私はスクリーンショット名にも図面版と案名を入れ、会議後に3Dだけが独立しないようにしています。

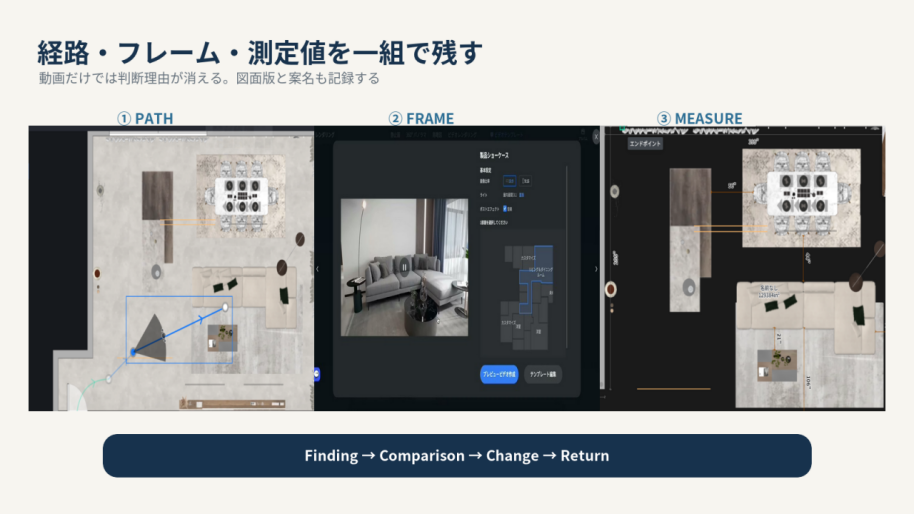

 _{図8　経路、移動中のフレーム、測定値、変更内容を一つの検証記録として保存する}

共通LDKで見る——数字に余裕があっても動線は決まらない

このモデルでは、平面上に比較的大きな家具間距離が見えます。だからといって、生活動線が自動的に成立するわけではありません。入口扉の開閉、アイランド脇で立ち止まる人、ダイニングチェアを引いた状態、ソファの袖、窓際のカーテンを順に重ねます。

Finding｜入口から窓までの一本線では、問題を見落とす

入口から窓へ直線を引くと、経路は短く見えます。しかし実際には、入口で向きを変え、ダイニング背後を通り、ソファの角を避けます。直線距離ではなく、停止と方向転換を含む折れた経路として読む必要があります。

Comparison｜大きいソファと小さいソファを同条件で比べる

大型ソファ案では座席の余裕が増える一方、入口側から見た体量と曲がり角の近さが増します。小型案では通路の見通しが改善しますが、必要な席数や横になれる長さが変わります。ここでの比較対象は「広い・狭い」ではなく、得るものと失うものです。

Change｜家具だけでなく、経路の設計を変える

修正はソファを小さくする一択ではありません。ソファの向き、ダイニング位置、椅子数、収納の出幅、建具形式、入口からの方向転換位置を変える方法もあります。一つだけ変え、CADの可動域と同一Walkthroughで再確認します。

Return｜変更を家具図・平面図・建具表へ戻す

ソファを変えたなら家具図と候補商品リスト、建具を変えたなら平面図と建具表、壁を動かしたなら平面・立面・断面へ戻します。3D上で通りやすくなっただけでは、設計変更は完了していません。

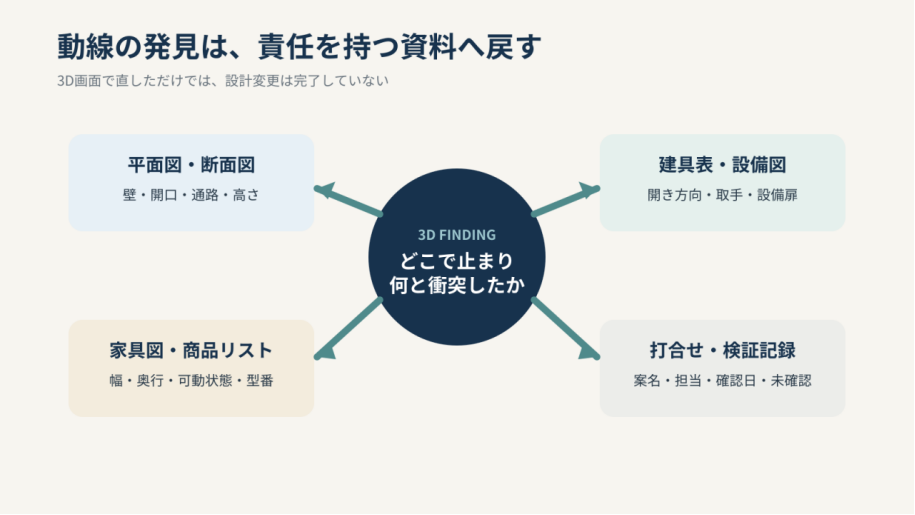

 _{図9　3Dで見つけた動線問題を、平面図・建具表・家具図・打合せ記録へ振り分けて戻す}

CAD・BIM・3Dツールを、同じ仕事で比べる

ツール比較は、機能数ではなく同じ判断をどこまで支えられるかで見ます。Jw_cadやAutoCADのような2D CADは、寸法、レイヤー、開閉範囲、正式図面を管理しやすい。住宅CADやBIMは、建具・壁・関連図面の変更を追いやすい。SketchUpやVectorworksの3D、リアルタイム可視化ツールは、特殊形状や視点確認に強みがあります。Coohomのようなクラウド型3D環境は、図面から家具配置、固定視点、動画経路まで短く往復したい場面で扱いやすい。

一方、どのツールも生活行動そのものを自動的に理解するわけではありません。設計者がInputと判断目標を決め、結果を正本へ戻す工程が必要です。

よくある失敗と修正方法

最短距離だけを「よい動線」と判断する

短い動線でも、扉の干渉や急な方向転換が多ければ使いやすいとは限りません。距離に加え、停止回数、開閉、持ち替え、同時使用を確認します。

通路幅を一つの推奨値だけで決める

必要な幅は、歩くだけか、物を持つか、椅子を引くか、介助や車椅子を想定するかで変わります。一般値をそのまま当てはめず、対象者と動作条件を図面に残します。将来の身体条件やバリアフリーを扱う場合は、国の指針、住宅性能表示、個別条件を別途確認します。

Walkthroughが通れたので成立したと思う

カメラには身体寸法がありません。映像で通過できても、CAD上の可動域、実寸家具、実際の建具が成立しているかを確認します。

家具を変えたのに、カメラ経路まで変える

A案とB案で経路や画角が違えば、公平な比較ではありません。比較外の条件を固定し、一つの変数だけを変えます。

3Dの修正を正式図面へ戻さない

見つけた問題にFinding、Change、Return先、担当、確認日を付けます。3Dモデルは検証記録であり、図面正本の代わりではありません。

設計段階ごとに、動線検証の深さを変える

初期案では、玄関、キッチン、水回り、個室を結ぶ主要経路と大きな交差を探します。基本設計では、建具、収納、家具、設備の可動域を重ね、3Dで方向転換と視界を確認します。詳細段階では実商品、取手、カーテン、巾木、搬入経路まで条件を具体化し、図面と仕様へ戻します。

すべてを高品質レンダリングにする必要はありません。初期はCADと軽い3Dプレビューで問題を早く見つけ、合意形成に必要な場面だけ固定視点やWalkthroughとして整えます。

次に深掘りする課題を選ぶ

生活動線の問題は、家具寸法、収納、窓、照明、家族構成へつながります。ただし、一つの記事で全部を解決しようとすると判断が散ります。

家具の本体寸法、椅子を引く状態、ソファと窓の余白を詳しく確認したい場合は、次稿の「家具配置・部屋レイアウトを実寸で検証」で、置ける・使える・見えるを分けて扱います。間取り全体の検証工程へ戻る場合は、Hub記事の「間取りシミュレーションの実務」を参照します。

FAQ

家事動線は短いほどよいですか

短さは一つの指標ですが、それだけでは決まりません。扉の開閉、配膳中の停止、複数人の交差、収納の位置によっては、少し長くても衝突が少ない経路の方が使いやすいことがあります。

CADだけで生活動線を確認できますか

通路幅、開閉、可動域、図面整合はCADで確認できます。家具の高さ、入口からの見通し、曲がり角の圧迫感、移動中に次の空間がどう見えるかは3Dが補完します。

3Dだけで動線を判断できますか

できません。広角やカメラ高さの影響を受け、カメラには身体幅もありません。CADの寸法・可動域と、実寸家具、必要に応じた現場確認を併用します。

Coohomのカメラ経路は、人の動線を自動判定しますか

カメラの移動経路を設定し、移動中の見え方を確認するための機能です。人体の衝突や建具の同時使用を自動的に保証するものではありません。動線図と開閉範囲はCAD側でも確認します。

まとめ｜生活動線は、線ではなく「状態の変化」として検証する

生活動線を見るとき、私は一本の矢印より、扉が開く前後、椅子を引く前後、人が止まる前後を重ねます。CAD／BIMは寸法と可動域を残し、3Dは高さ、見通し、方向転換、移動中の認知を補います。

大切なのは、Walkthroughをつくったことではありません。誰が何を持ってどこへ動くのかを決め、同じ条件で問題を見つけ、変更を正式図面へ戻せたかです。まずは現在の案から、最も不安な一場面を選びます。開始点、終了点、開く物、同時にいる人を書き、CADと3Dの両方で確かめる。生活動線の検証は、そこから具体的になります。
