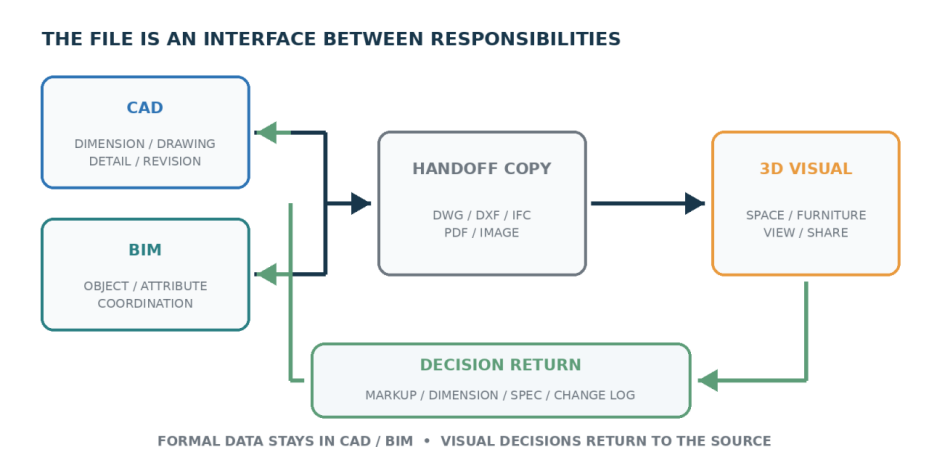

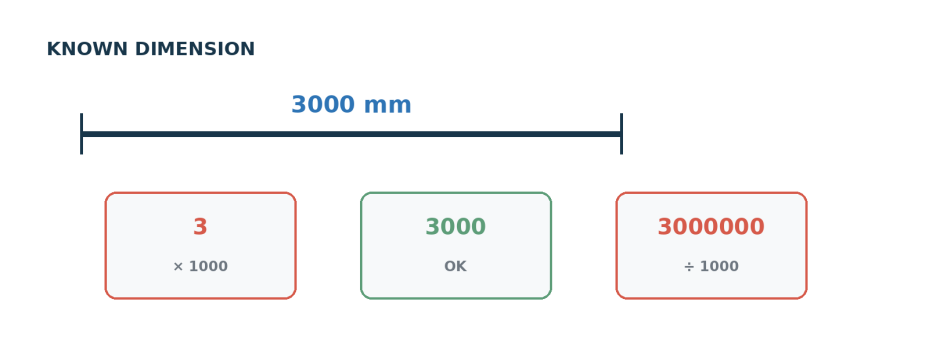

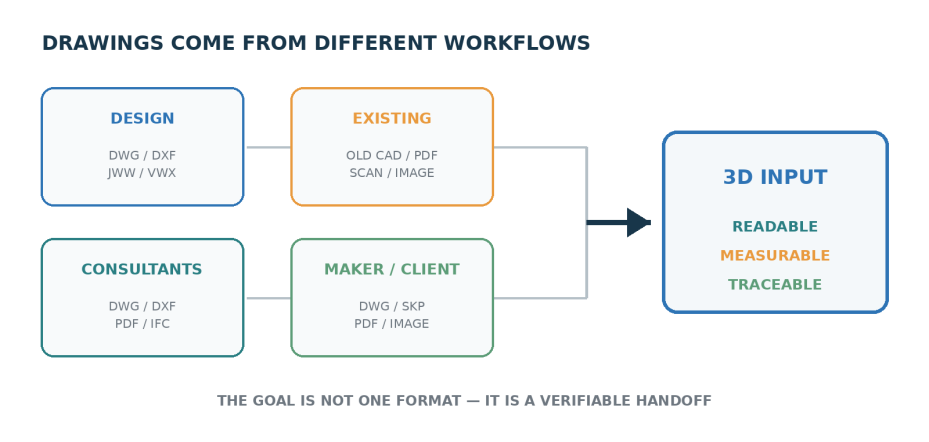

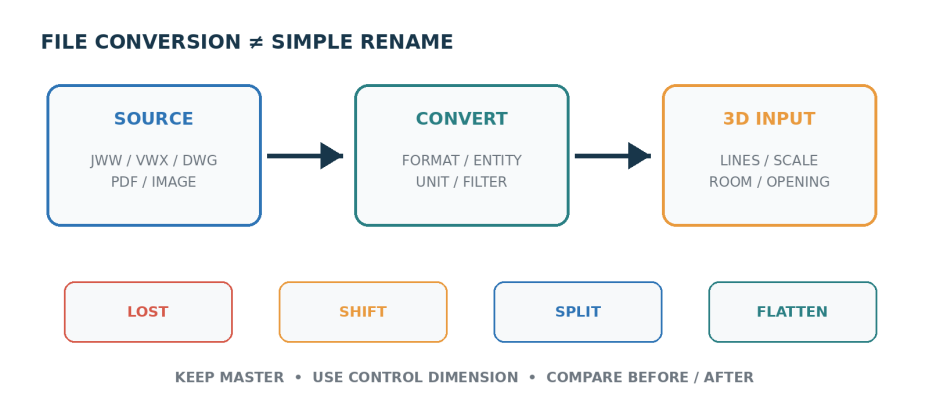

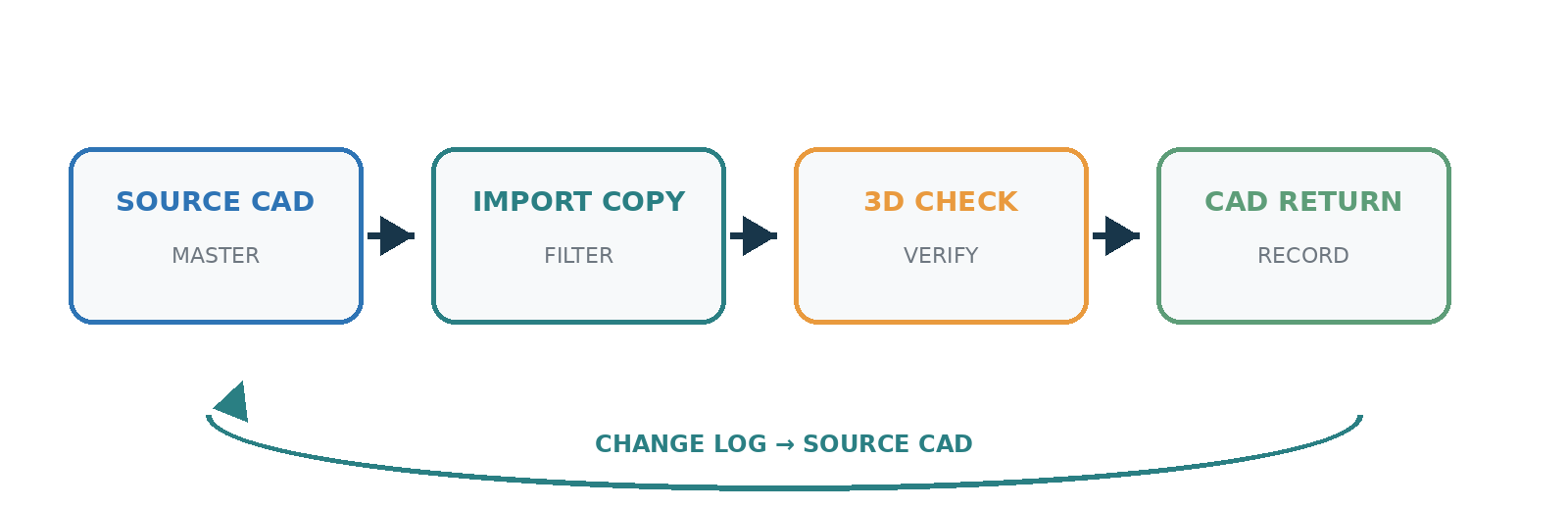

活用・機能解説・事例DWG・DXFを3D化する前に｜CAD・BIM・3D可視化をつなぐレイヤー・縮尺・閉じた線を整理する方法Hi執筆者Himari公開日2026年8月27日建築・内装実務で起きているのは、単なるファイル形式の変換ではない。寸法と図面を管理するCAD、部材情報や分野間の整合を扱うBIM、家具・素材・視点を使って空間を確かめる3D可視化ツールへ、仕事の責任が移る。その境界でDWG・DXF、PDF、IFC、画像などの受け渡し形式が必要になる。したがって、先に決めるべきなのは拡張子ではなく「どのソフトを正本とし、次のソフトで何を判断し、結果をどこへ戻すか」である。変換後は元データを残し、既知寸法と主要要素を照合する。 建築・内装実務では、図面は一つのソフトから来な初回提案の準備をしていると、意匠担当から平面図、設備担当から設備図、家具メーカーから商品図、施主様から不動産会社の間取りPDFが届くことがある。改修なら、古い竣工図、現況測量、紙図面のスキャンが加わる。同じ案件でも、ファイルの出所と作成目的はそろっていない。設計事務所の中だけを見ても、意匠図をJw_cadやVectorworks、AutoCAD系のCADで作り、確認や共有はPDF、空間提案は別の3Dツールで行うことがある。構造・設備との調整やBIM連携が入れば、IFCやRVTなど別種のデータも増える。図面が一つのソフトの中で完結しないことが、ファイル変換の背景にある。主な出所届きやすいデータ元の目的3D化で必要な部分意匠設計DWG／DXF、JWW、VWX、PDF設計・作図・申請・共有壁、柱、開口、階段、基準寸法構造・設備・施工DWG／DXF、PDF、IFC等構造・配管・施工・納まり干渉に関わる位置、高さ、設備範囲現況調査・既存資料旧CAD、PDF、紙図面、スキャン画像竣工記録・現況把握現存する壁、開口、段差、採寸値家具・建材メーカーDWG／DXF、PDF、SKP等商品形状・納まり・仕様外形寸法、扉の可動域、設置条件施主様・仲介会社PDF、JPG／PNG、手描き図要望共有・物件情報部屋構成と確認すべき基準寸法 図2 建築・内装の3D化では、異なる目的で作られた複数のデータを「読める・測れる・出所へ戻れる」状態にそろえる本稿の中心は、拡張子ではなく「ソフト間の受け渡し」DWGをDXFへ変えた、PDFを画像へ変えた、という説明だけでは実務の半分しか見えない。変換が必要になるのは、作業するソフトが替わり、そのソフトに任せる判断も替わるからだ。ファイルは目的ではなく、異なる責任を持つ工程の間をつなぐインターフェースである。そもそもCAD、BIM、3D可視化のどこから導入すべきか迷っている場合は、設計事務所のDXロードマップで、作図、情報管理、合意形成という三つの課題から各ツールの役割を整理しています。本稿では、その役割が切り替わる境界にあるDWG・DXFの準備へ焦点を絞ります。CADにも3D機能があり、BIMにもレンダリング機能があり、3D可視化ツールでも図面を作れる。したがって、機能の有無だけで三者を分けると実態から外れる。本稿では、日本の住宅・内装案件でチームが「どの情報の正しさを、どのソフトに持たせるか」という責任の置き方で整理する。区分主に任せる判断次工程へ渡すもの判断後に残すものCAD寸法、線、納まり、図面表現、改訂DWG／DXF、PDF、基準寸法正式図面、改訂履歴、注記BIM部材・属性、モデル整合、分野間調整ネイティブモデル、IFC、用途別に抽出した図面・形状統合モデル、属性、干渉・変更情報3D可視化空間の見え方、家具・素材、視点、説明整理済み平面、必要範囲の形状、仕様の前提比較画像、マークアップ、承認・修正事項 図3 CAD・BIMに正式情報を残し、用途を絞った受け渡しデータで3D可視化へ進み、判断結果を元の管理系へ返すなぜ複数のツールを使う必要があるのか一つのソフトで作図、調整、パース、施主様への説明まで完結できれば、受け渡しは減る。ただ、案件では意匠、構造・設備、施工、IC、メーカー、施主様が同じ環境を使うとは限らない。正確な図面管理、情報の整合、短時間の比較、分かりやすい共有では、求められるデータの粒度も操作速度も違う。設計者やICとのやり取りでよく問題になるのは、ツールの数そのものより、どれが正本か分からなくなることだ。3D側で壁を動かしたのにCADへ戻っていない、BIMでは建具寸法が更新されたのに提案パースは旧版のまま、といったずれは、ソフトをまたいだ瞬間に起こる。そこで私は、正式情報を管理するソフト、検討用の派生データ、判断結果を戻す方法を最初に分ける。多ツール運用の目的は、同じモデルを何度も作ることではない。それぞれの得意な判断を使い、必要な情報だけを渡し、確定した変更だけを正本へ戻すことにある。ここを決めずに「とりあえずDWGで渡す」と、変換は成功しても設計情報の責任が切れてしまう。ソフトを切り替えるとき、入口になるファイルは三種類ある編集可能な2D CADデータDWG・DXF、JWW、VWXなどのベクターデータは、線やレイヤー、座標を確認できる。元データの単位と線の状態が分かれば、壁や開口を立ち上げる入口にしやすい。一方、取込先が元形式や独自要素に対応しなければ、別形式への書出しが要る。Jw_cadを正本として使っている場合は、JWWを直接移すのではなく、元図を残したままDXFを書き出し、縮尺、レイヤー、文字、壁・開口の状態を確認します。具体的な流れは、JWCAD図面をDXF経由で3D化する方法で確認できます。PDF・画像・紙図面のスキャンPDFにはベクター情報を含むものと、画像化されたものがある。JPG／PNGやスキャンは線を直接編集できないため、下敷きとしてトレースするか、画像認識後の結果を修正する。どちらも既知寸法による尺度校正が前提になる。BIM・3Dモデル・メーカー提供データIFC、RVT、SKPなどは、形状や属性を含むことがある。ただし、内装提案で必要なのが壁と開口、家具外形だけなら、情報量の多いモデルをそのまま渡すより、用途に合う範囲へ絞るほうが扱いやすい。詳細なBIMを軽い可視化データへ渡す場合も、目的に合わせた変換と考えられる。どんなソフトの切替えで、変換が必要になるのか変換の要否は、ファイル名ではなく「次のソフトで何を判断するか」で決まる。受け取る側が元形式を開ける場合でも、情報量、要素の持ち方、単位、座標、更新方法が目的に合わなければ、受け渡し用データを作る必要がある。CADから3D可視化へ家具配置、動線、窓からの見え方を検討するなら、CADから壁・柱・開口・階段と基準寸法を抽出し、DWG／DXFなど取込先に合う形式で渡す。寸法線、設備記号、詳細図をすべて残す必要はない。Coohomへ渡す場合も、正式図面を置き換えるのではなく、空間認識とレイアウト検証に必要な線へ絞った複製を使う。BIMから3D可視化へBIMモデルには、部材属性や構造・設備との調整情報が含まれる。しかし、施主様とLDKの家具や素材を比較する場面で、その情報をすべて可視化側へ持ち込む必要はない。対応環境に応じてIFCや3D形式を使う場合もあれば、平面をDWG／DXFやPDFへ抽出し、必要な形状だけ再構築する場合もある。渡す量を減らすことは情報を軽視することではなく、判断の目的を限定する作業である。PDF・画像からCAD／3Dへ既存住宅や初期相談では、編集可能な元データがなく、PDF、JPG、PNG、紙図面のスキャンから始まることがある。ここでは形式変換だけでは線にならない。既知寸法で尺度を校正し、CADでトレースするか、認識機能で下図を起こしてから、人が壁・開口・寸法を確認する。3D可視化からCAD／BIMへ戻すこの戻り工程では、3Dモデルそのものを正式図面へ変換できるとは限らない。合意した家具寸法、移動した壁、変更した開口、採用した素材、未決事項を、マークアップ画像や変更表として整理し、CAD／BIMの正本へ反映する。反映後に再度3Dを更新して初めて、ソフト間のループが閉じる。したがって、JWWからDWGへ書き出す形式変換、独自の壁オブジェクトを線へ置き換える要素変換、不要レイヤーを外す情報変換、線を壁や室へ認識させる空間変換、3Dで決まった内容を正本へ戻す判断変換を分けて記録したい。どのソフト間で、何が変わったかが分かれば、不具合と更新漏れの両方を追いやすい。3Dで案を見せたことと、変更内容が承認されたことは同じではありません。比較条件、決定事項、未確定範囲を記録し、正式図へ戻す流れは、3D住宅プレゼンと合意形成の進め方で整理しています。変換しないほうがよい場合もある元のDWG・DXFが取込先の条件を満たし、単位、線、レイヤーが整理されているなら、別形式への変換を増やす必要はない。変換回数が増えるほど、線の分断、要素の欠落、レイヤー名の変化を確認する場所も増える。私は、まず小さな範囲を直接取り込み、問題が確認できたときだけ変換理由を決める。一方、正式な設計情報や変更管理をBIM側で継続する案件では、情報を軽くした3Dモデルだけへ一本化しない。可視化用データは判断のための派生データとし、寸法・属性・更新履歴を持つ元データを基準として残す。取込み成功は、検証可能になったという意味ではない図面を3Dツールへ入れて壁が立ち上がると、作業が一段進んだように見える。けれど、実務で必要なのは「3Dになった」ことではなく、そのモデルを使って寸法、動線、家具、見え方を判断できることである。平面図には、設計者が文脈で読み分けている情報が重なっている。既存壁と新設壁、上部の梁、撤去線、設備記号、家具、寸法、注記。人には意味が分かっても、取込機能から見れば線・円弧・文字・ブロックの集まりだ。情報が多いほど認識精度が上がるわけではない。事務所内でこの工程を見直したときに共通したのは、取込みの前後を別作業にしないことだった。CADを整理して渡し、3Dで誤差を見つけ、修正理由をCADへ戻す。これを一つのループとして扱うと、同じ不具合を別案で繰り返しにくい。 図4 3D化は一方向の変換ではない。発見した不整合を修正記録としてCAD／BIM側へ戻すStep 0｜先に「3Dで判断すること」を一つ決めるレイヤー整理を始める前に、3Dの用途を一文にする。たとえば「LDKの家具配置と通路幅を確かめる」「窓とソファの見え方を比べる」「造作壁のボリュームを検討する」。目的が決まると、残す線と外す線を判断できる。この段階で、実施設計・構造確認・法規判断まで一つのモデルに背負わせない。Coohomで扱うなら、まずは空間の立上げ、家具や素材を含むレイアウト検証、視覚共有が中心になる。施工図や確認申請図の代替ではない。ファイル変換で起こりやすい課題と、その解き方変換後のデータが画面に表示されたとしても、変換が正しく終わったとは限らない。問題は、消えた情報よりも「残っているように見えるが、意味や寸法が変わった情報」のほうが見つけにくいことだ。変換後の課題3Dでの現れ方実務上の解決単位・縮尺のずれ部屋全体や建具が極端に大きい／小さい既知寸法を変換前後で測り、単位と倍率を記録する未対応要素・外部参照の欠落壁、建具、文字、設備の一部が消える必要要素を対応する線・円弧へ変換し、XREFは別途統合を検討する曲線・ブロックの分解細かい短線や重複線が増え、面が閉じない分解後に重複、端点、線種を点検し、必要部分だけ残すレイヤー構造の変化不要タグが増える、壁と注記を分けられない変換前後のレイヤー一覧を比べ、3D取込用の少数レイヤーへ再編する原点・Z値のずれ図面が見つからない、線が同一平面にない原点付近へ複製し、2D用途ならZ値を意図した基準面へそろえるPDF・画像へのラスタ化線を直接編集できず、認識と尺度校正に依存する基準寸法を入れ、認識結果を壁ごとに照合する 図5 ソフト間で形式・要素・単位・情報量を変えると、欠落、ずれ、分断、平面化が起こり得る私が変換前後で残すのは、元ファイル、変換後ファイル、同じ版のPDF、既知寸法、変換条件の短いメモである。「DWG 2018形式へ書出し」「単位mm」「XREF統合」「家具レイヤー非表示」といった記録だけでも、認識が崩れたときに原因を戻って探せる。変換ツールを何度も通すより、一度の変換で必要な情報を残し、すぐに差分を照合するほうが安全である。変換前後の画面を並べ、外形、開口数、階段、主要レイヤー、既知寸法を確認する。この確認を通過したデータだけを、次の3D取込用CADとして扱う。Step 1｜元図を残し、3D取込用CADを分ける私が最初に行うのは、最新の元図を直接編集しないことだ。元図を複製し、フロアと更新日が分かる名前を付ける。たとえば「ProjectA_1F_3DImport_20260820_R01.dwg」のように、用途と版をファイル名に残す。照合用PDFも同じ版で保存する。残す情報· 外周壁・間仕切壁・柱など、室形状の基準になる線· ドア・窓・開口の位置と幅· 階段や吹抜けなど、床の欠落に関わる輪郭· 単位確認に使う既知寸法を1～3か所外す、または別資料で管理する情報· 図枠、表題欄、通り芯記号、詳細図、別フロア· 用途と関係のない家具、植栽、車、設備配線、照明記号· 密なハッチ、寸法列、室名、仕上げ注記· 外部参照や特殊オブジェクトなど、取込先で解釈が不確かな要素ICの立場から見ると、家具を全部消すのは不安に感じることもある。そこで家具レイヤーを削除するのではなく、元図と照合用PDFには残し、取込用CADだけ非表示または除外する。情報を捨てるのではなく、役割ごとに分ける考え方だ。 図6 「詳しい図面」から「3D化に必要な線が読める図面」へ。情報量ではなく役割で整理するStep 2｜単位と縮尺は、既知寸法で校正する図枠にS=1/100と書かれていても、モデル空間の数値が実寸とは限らない。取込時の単位設定だけを信じず、CAD側と3D側の両方で、長さが分かっている箇所を測る。建物外形、柱間、建具幅など、位置の離れた2～3か所を選ぶと局所的な誤差も見つけやすい。たとえばCAD上で3000mmの線を基準にする。3D側で3、3000、3000000のような値になれば、単位や倍率の取り違えを疑える。ここで重要なのは、誤った倍率を3D側だけで直して終えないことだ。どの単位で受け渡したかを記録し、次回の取込み条件を再現できるようにする。 図7 縮尺は画面の見た目ではなく、既知寸法で校正する。1点だけでなく複数点を照合するCoohomの公式ヘルプでは、CAD平面図についてmm、m、ft、inchの単位に対応し、mmでの取込みを推奨している。また、Model Spaceに作図されたデータを対象とし、Layout Spaceの情報は正確に認識できないと案内している。ここは製品固有の条件なので、一般論と分けて確認したい。Step 3｜レイヤーより先に、線の状態を見るレイヤー名が整理されていても、壁の端部に小さな隙間があれば室は閉じない。反対に、レイヤー名が多少不揃いでも、必要な輪郭が明確なら取込後の修正は小さく済む。私は次の順に見る。1. 壁線の交点と端部が接続しているか2. 同じ位置に重複線や短い残線がないか3. 壁・開口の線に欠落がないか4. 平面図の線に意図しないZ値が混ざっていないか5. ブロックや外部参照が必要な線として展開されているか 図8 見た目では小さい線の不整合が、3Dでは「部屋が閉じない」「面が張れない」「高さがずれる」として現れるCoohomのCAD認識では、壁を二重線、壁厚50～400mm、各室を閉じた領域として作図し、ドア・窓を欠落のない線で表すことが公式要件として示されている。家具認識が不要な場合は家具情報を削除または非表示にし、寸法や設備線などの干渉情報を減らすことも推奨されている。ただし、この数値条件を満たすことと、設計として正しいことは別である。壁芯基準か仕上げ面基準か、窓台高や建具高が何mmかは、平面図の線だけでは確定しない。認識条件は入口であり、原図との照合が出口になる。対応形式、Model Space、単位、壁厚、閉じた室、不要要素など、取込み前の製品固有条件は、CAD平面図ファイルのアップロード要件とFAQで公開されています。実際に使用する環境では、この記事の一般的な整理手順と分けて、最新要件を確認してください。Step 4｜取込み直後は、家具より先に四つを照合するCoohomへ読み込んだら、家具やマテリアルを置く前に、2Dと3Dを往復して形状を確かめる。実際の画面では、取込入口、2D平面、3D空間、フロアや高さの設定を同時に確認できる。UI名称は更新される可能性があるため、ここでは場所ではなく確認順序を示す。 図9 Coohomの操作画面例（提供画像に番号を追記）。①取込入口 ②2D平面 ③3D空間 ④フロア／高さの設定6. 外形：建物幅・奥行きと主要な凹凸7. 壁：厚さ、交点、室の閉じ方、柱との取り合い8. 開口：位置、幅、開き方向。高さは立面図・建具表で補う9. 高さ：天井高、梁下、床レベル。仮設定は仮設定と明記する同僚との確認でよく出るのは「だいたい合って見えるから先へ進めたい」という判断だ。しかし、外形が数％違うだけでも、後から置くソファや収納、通路幅の結論は変わる。最初の5分で既知寸法を当てるほうが、仕上げた後の手戻りより軽い。 図10 既知寸法の照合例。①全体幅 ②直交する外形 ③家具・開口に関わる局所寸法を別々に見るStep 5｜局所修復か、CADへ戻るかを決める取込み後の誤差をすべて3D側で直すと、早く見えて修正履歴が残りにくい。逆に、一つの開口欠けだけで毎回CADへ戻るのも効率が悪い。判断は「原因の範囲」と「次の案で再利用するか」で分ける。状態推奨理由開口1か所、壁端部1か所など局所3D側で修復目的に必要な範囲で、修正箇所を記録しやすい単位・縮尺が全体で不一致CAD／取込条件へ戻る3D側の局所修正では再発を防げない多数の室が閉じない、壁網が崩れるCAD側で線を整理して再取込原因が線の接続や重複にある可能性が高い用途と無関係な線が大量に混在取込用CADを再作成認識対象を明確にしたほうが検証しやすい複雑形状を自由に作り込みたい別の3Dルートも検討自動認識より下敷きモデリングが合う場合がある検証用データで見る、不具合の現れ方ここでは特定の実案件ではなく、原因を切り分けるための検証用データを考える。正常な矩形室を複製し、片方だけ壁端部を少し開ける。もう一方は図形全体の単位を変える。取込条件は同じにする。InputActionFindingChangeReturn正常室＋端部を開けた室同条件で取込片方のみ室認識が崩れるCADで端点を接続再取込し同寸法を照合この比較で分かるのは、認識結果だけを見ても原因は特定しにくいということだ。正常データとの差分を一つに絞ると、どの線が結果に影響したかを追いやすい。単位エラーも同じで、既知寸法を一つ置き、他の条件を変えない。これはソフトに関係なく使える切り分け方である。同じDWG・DXFでも、受取るソフトによって意味が変わる同じファイルを渡しても、受取るソフトがそのCADを「空間認識の入力」「モデリングの下敷き」「更新可能な参照」のどれとして使うかで、準備と更新方法は変わる。ここで比べたいのは製品の優劣ではなく、受け渡し後の責任である。ルートCADの役割整理の重点取込後Coohom空間認識と可視化の入力壁・開口・閉じた室・基準寸法壁・高さを照合し、家具・素材・視点の検証へSketchUp3Dモデリングの下敷き単位・原点・Z値・不要レイヤーCADを参照して面や形状を作り、必要なシーンを検討RevitBIM内の参照または再構築の基準単位・位置・参照範囲・リンク／取込方針リンク更新を追うか、ネイティブ要素として再構築SketchUpの公式ヘルプでも、元CADのコピー作成、不要レイヤーの削除、原点付近への配置、単位指定、取込後のサイズ確認が案内されている。RevitではDWG／DXFを読み込むだけでなく、CADファイルをリンクして元データとの関係を保つ方法がある。つまり、どのルートでも「取込ファイルを軽くする」「単位を確かめる」「元図を残す」は共通するが、更新を追うのか、形状を再構築するのか、可視化だけに使うのかは同じではない。Coohomへ渡すデータも、BIMやCADの情報をすべて移すことを目標にしない。提案で確かめたい壁・開口・高さ・家具条件を取り出し、3Dで決まった内容を変更記録としてCAD／BIMへ返す。受け渡しの入口と戻り口を決めておけば、可視化側の速さを使いながら、正式情報の所在を曖昧にせずに済む。3D化前後のチェックリスト· □ CAD・BIM・3D可視化のうち、どのソフトを正本とするか決めた· □ 次のソフトで判断する内容と、持ち込まない情報を決めた· □ 3Dで決まった変更をCAD／BIMへ戻す担当と方法を決めた· □ 元図を複製し、3D取込用ファイルを分けた· □ 変換が必要な理由と、使用した出力形式・バージョンを記録した· □ 変換前後で外形、開口数、主要レイヤー、既知寸法を比較した· □ 対象フロアと更新日、リビジョンをファイル名に残した· □ Model Spaceに必要な平面だけを整理した· □ 壁・柱・開口・階段など、目的に必要な線を選んだ· □ 図枠、寸法、文字、ハッチ、不要家具を除外した· □ 壁端部、交点、重複線、短い残線、Z値を確認した· □ 既知寸法を複数箇所で測り、単位を記録した· □ 3D化直後に外形、壁厚、主要開口、高さを照合した· □ 3D側の修正をCADへ戻すか、修正記録に残した· □ 確定値・検討値・表現上の仮設定を区別したFAQQ1．複数ソフトを使う場合、どのデータを正本にしますか。寸法、仕様、改訂を継続して管理しているCADまたはBIMデータを正本にする。3D可視化用モデルは検討用の派生データとし、そこで決まった変更はマークアップや変更表を介して正本へ戻す。ファイル名だけでなく、担当者と更新日も残したい。Q2．BIMモデルを、そのまま3D可視化ツールへ渡せばよいですか。必ずしもそうではない。属性や詳細形状が多いほど提案に向くとは限らず、変換時間や欠落確認も増える。検討目的に合わせ、必要なフロア、壁、開口、高さ、家具条件を抽出する。対応形式と保持される情報は、利用するソフトとバージョンごとに確認する。Q3．ファイル変換は必ず必要ですか。必ずしも必要ではない。元のDWG・DXFが取込先の要件を満たすなら、変換を増やさず直接試したほうが欠落リスクは小さい。元形式が未対応、特殊要素が残る、単位や座標を正規化したい場合に、目的を決めて変換する。Q4．レイヤーはすべてきれいに命名し直す必要がありますか。必須ではない。今回の3D化で必要な線を表示・非表示で分けられ、修正元を追える状態ならよい。時間をかけて命名を統一するより、不要線を外し、壁・開口の輪郭を確認するほうが先である。Q5．一部の壁だけ認識されない場合、どこから見ますか。壁端部と交点の隙間、二重線の欠落、壁厚、重複線、近接する家具・寸法・ハッチの順で確認する。正常に認識された壁を複製した検証データと比較すると、差分を絞りやすい。まとめ｜DWG・DXFは、ソフト間の責任をつなぐ受け渡しデータファイル変換は、拡張子を変えるだけの前処理ではない。CAD、BIM、3D可視化のどこで何を判断するかが変わるため、その境界で形式、要素、単位、座標、情報量を組み替える作業である。先に正本と検討目的を決め、用途を絞った派生データを渡し、変換前後を既知寸法で比較する。Coohomは、整理済みの平面から空間を立ち上げ、家具配置、素材、視点、見え方を検討する層として使える。一方で、生成された3Dだけを設計情報の正本にはしない。3Dで見つけた不整合や合意した変更をCAD／BIMへ戻し、原図、断面、建具表、現地採寸とつながった状態を保つ。手元の案件で試すなら、ファイルを変換する前に「正本のソフト」「次のソフトで判断すること」「結果を戻す方法」を一行ずつ書く。その後で一つのフロアを複製し、壁・開口と既知寸法だけを残す。この順序なら、変換条件を選ぶ理由も、取込み後に確認すべき範囲もぶれにくい。シリーズ内での読み分けCAD・BIM・3D可視化の全体的な役割分担は、設計事務所のDXロードマップで整理しています。本稿は、その接続部にあたる受け渡しデータの作り方と、3Dで見つけた変更を正本へ戻す方法を深掘りしました。取込み後に家具寸法と動線を確認する場合は、家具配置・部屋レイアウトを実寸で検証する手順へ進めます。施主確認と承認記録まで含めて整理する場合は、3D住宅プレゼンと合意形成の進め方を参照してください。参考資料Coohom｜Requirements and FAQ for Uploading CAD Floor Plan Files（更新日：2026-04-28、2026-08-20確認）SketchUp Help｜Importing and Exporting CAD FilesAutodesk Revit Help｜Link a CAD FilebuildingSMART International｜Industry Foundation Classes（IFC）※対応形式、認識条件、UI名称、プラン別機能は更新される場合があります。公開前・導入時には、利用環境に対応する公式情報をご確認ください。

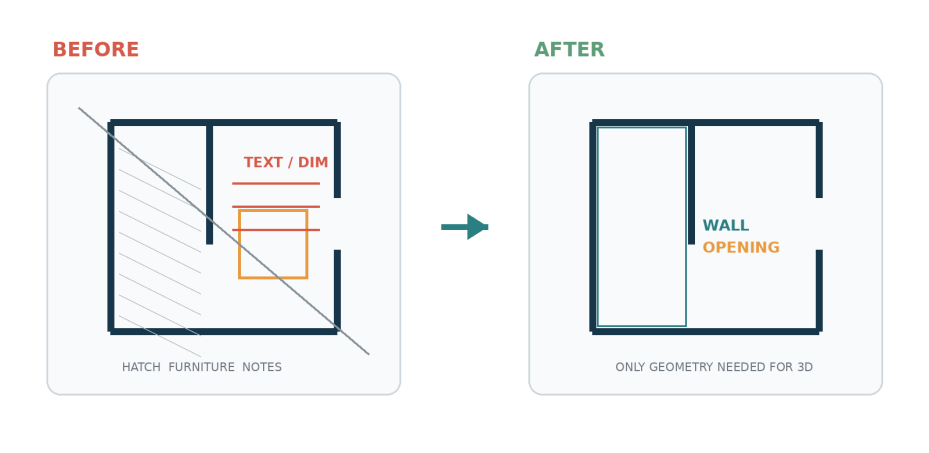

建築・内装実務で起きているのは、単なるファイル形式の変換ではない。寸法と図面を管理するCAD、部材情報や分野間の整合を扱うBIM、家具・素材・視点を使って空間を確かめる3D可視化ツールへ、仕事の責任が移る。その境界でDWG・DXF、PDF、IFC、画像などの受け渡し形式が必要になる。したがって、先に決めるべきなのは拡張子ではなく「どのソフトを正本とし、次のソフトで何を判断し、結果をどこへ戻すか」である。変換後は元データを残し、既知寸法と主要要素を照合する。 建築・内装実務では、図面は一つのソフトから来な初回提案の準備をしていると、意匠担当から平面図、設備担当から設備図、家具メーカーから商品図、施主様から不動産会社の間取りPDFが届くことがある。改修なら、古い竣工図、現況測量、紙図面のスキャンが加わる。同じ案件でも、ファイルの出所と作成目的はそろっていない。設計事務所の中だけを見ても、意匠図をJw_cadやVectorworks、AutoCAD系のCADで作り、確認や共有はPDF、空間提案は別の3Dツールで行うことがある。構造・設備との調整やBIM連携が入れば、IFCやRVTなど別種のデータも増える。図面が一つのソフトの中で完結しないことが、ファイル変換の背景にある。主な出所届きやすいデータ元の目的3D化で必要な部分意匠設計DWG／DXF、JWW、VWX、PDF設計・作図・申請・共有壁、柱、開口、階段、基準寸法構造・設備・施工DWG／DXF、PDF、IFC等構造・配管・施工・納まり干渉に関わる位置、高さ、設備範囲現況調査・既存資料旧CAD、PDF、紙図面、スキャン画像竣工記録・現況把握現存する壁、開口、段差、採寸値家具・建材メーカーDWG／DXF、PDF、SKP等商品形状・納まり・仕様外形寸法、扉の可動域、設置条件施主様・仲介会社PDF、JPG／PNG、手描き図要望共有・物件情報部屋構成と確認すべき基準寸法 図2 建築・内装の3D化では、異なる目的で作られた複数のデータを「読める・測れる・出所へ戻れる」状態にそろえる本稿の中心は、拡張子ではなく「ソフト間の受け渡し」DWGをDXFへ変えた、PDFを画像へ変えた、という説明だけでは実務の半分しか見えない。変換が必要になるのは、作業するソフトが替わり、そのソフトに任せる判断も替わるからだ。ファイルは目的ではなく、異なる責任を持つ工程の間をつなぐインターフェースである。そもそもCAD、BIM、3D可視化のどこから導入すべきか迷っている場合は、設計事務所のDXロードマップで、作図、情報管理、合意形成という三つの課題から各ツールの役割を整理しています。本稿では、その役割が切り替わる境界にあるDWG・DXFの準備へ焦点を絞ります。CADにも3D機能があり、BIMにもレンダリング機能があり、3D可視化ツールでも図面を作れる。したがって、機能の有無だけで三者を分けると実態から外れる。本稿では、日本の住宅・内装案件でチームが「どの情報の正しさを、どのソフトに持たせるか」という責任の置き方で整理する。区分主に任せる判断次工程へ渡すもの判断後に残すものCAD寸法、線、納まり、図面表現、改訂DWG／DXF、PDF、基準寸法正式図面、改訂履歴、注記BIM部材・属性、モデル整合、分野間調整ネイティブモデル、IFC、用途別に抽出した図面・形状統合モデル、属性、干渉・変更情報3D可視化空間の見え方、家具・素材、視点、説明整理済み平面、必要範囲の形状、仕様の前提比較画像、マークアップ、承認・修正事項 図3 CAD・BIMに正式情報を残し、用途を絞った受け渡しデータで3D可視化へ進み、判断結果を元の管理系へ返すなぜ複数のツールを使う必要があるのか一つのソフトで作図、調整、パース、施主様への説明まで完結できれば、受け渡しは減る。ただ、案件では意匠、構造・設備、施工、IC、メーカー、施主様が同じ環境を使うとは限らない。正確な図面管理、情報の整合、短時間の比較、分かりやすい共有では、求められるデータの粒度も操作速度も違う。設計者やICとのやり取りでよく問題になるのは、ツールの数そのものより、どれが正本か分からなくなることだ。3D側で壁を動かしたのにCADへ戻っていない、BIMでは建具寸法が更新されたのに提案パースは旧版のまま、といったずれは、ソフトをまたいだ瞬間に起こる。そこで私は、正式情報を管理するソフト、検討用の派生データ、判断結果を戻す方法を最初に分ける。多ツール運用の目的は、同じモデルを何度も作ることではない。それぞれの得意な判断を使い、必要な情報だけを渡し、確定した変更だけを正本へ戻すことにある。ここを決めずに「とりあえずDWGで渡す」と、変換は成功しても設計情報の責任が切れてしまう。ソフトを切り替えるとき、入口になるファイルは三種類ある編集可能な2D CADデータDWG・DXF、JWW、VWXなどのベクターデータは、線やレイヤー、座標を確認できる。元データの単位と線の状態が分かれば、壁や開口を立ち上げる入口にしやすい。一方、取込先が元形式や独自要素に対応しなければ、別形式への書出しが要る。Jw_cadを正本として使っている場合は、JWWを直接移すのではなく、元図を残したままDXFを書き出し、縮尺、レイヤー、文字、壁・開口の状態を確認します。具体的な流れは、JWCAD図面をDXF経由で3D化する方法で確認できます。PDF・画像・紙図面のスキャンPDFにはベクター情報を含むものと、画像化されたものがある。JPG／PNGやスキャンは線を直接編集できないため、下敷きとしてトレースするか、画像認識後の結果を修正する。どちらも既知寸法による尺度校正が前提になる。BIM・3Dモデル・メーカー提供データIFC、RVT、SKPなどは、形状や属性を含むことがある。ただし、内装提案で必要なのが壁と開口、家具外形だけなら、情報量の多いモデルをそのまま渡すより、用途に合う範囲へ絞るほうが扱いやすい。詳細なBIMを軽い可視化データへ渡す場合も、目的に合わせた変換と考えられる。どんなソフトの切替えで、変換が必要になるのか変換の要否は、ファイル名ではなく「次のソフトで何を判断するか」で決まる。受け取る側が元形式を開ける場合でも、情報量、要素の持ち方、単位、座標、更新方法が目的に合わなければ、受け渡し用データを作る必要がある。CADから3D可視化へ家具配置、動線、窓からの見え方を検討するなら、CADから壁・柱・開口・階段と基準寸法を抽出し、DWG／DXFなど取込先に合う形式で渡す。寸法線、設備記号、詳細図をすべて残す必要はない。Coohomへ渡す場合も、正式図面を置き換えるのではなく、空間認識とレイアウト検証に必要な線へ絞った複製を使う。BIMから3D可視化へBIMモデルには、部材属性や構造・設備との調整情報が含まれる。しかし、施主様とLDKの家具や素材を比較する場面で、その情報をすべて可視化側へ持ち込む必要はない。対応環境に応じてIFCや3D形式を使う場合もあれば、平面をDWG／DXFやPDFへ抽出し、必要な形状だけ再構築する場合もある。渡す量を減らすことは情報を軽視することではなく、判断の目的を限定する作業である。PDF・画像からCAD／3Dへ既存住宅や初期相談では、編集可能な元データがなく、PDF、JPG、PNG、紙図面のスキャンから始まることがある。ここでは形式変換だけでは線にならない。既知寸法で尺度を校正し、CADでトレースするか、認識機能で下図を起こしてから、人が壁・開口・寸法を確認する。3D可視化からCAD／BIMへ戻すこの戻り工程では、3Dモデルそのものを正式図面へ変換できるとは限らない。合意した家具寸法、移動した壁、変更した開口、採用した素材、未決事項を、マークアップ画像や変更表として整理し、CAD／BIMの正本へ反映する。反映後に再度3Dを更新して初めて、ソフト間のループが閉じる。したがって、JWWからDWGへ書き出す形式変換、独自の壁オブジェクトを線へ置き換える要素変換、不要レイヤーを外す情報変換、線を壁や室へ認識させる空間変換、3Dで決まった内容を正本へ戻す判断変換を分けて記録したい。どのソフト間で、何が変わったかが分かれば、不具合と更新漏れの両方を追いやすい。3Dで案を見せたことと、変更内容が承認されたことは同じではありません。比較条件、決定事項、未確定範囲を記録し、正式図へ戻す流れは、3D住宅プレゼンと合意形成の進め方で整理しています。変換しないほうがよい場合もある元のDWG・DXFが取込先の条件を満たし、単位、線、レイヤーが整理されているなら、別形式への変換を増やす必要はない。変換回数が増えるほど、線の分断、要素の欠落、レイヤー名の変化を確認する場所も増える。私は、まず小さな範囲を直接取り込み、問題が確認できたときだけ変換理由を決める。一方、正式な設計情報や変更管理をBIM側で継続する案件では、情報を軽くした3Dモデルだけへ一本化しない。可視化用データは判断のための派生データとし、寸法・属性・更新履歴を持つ元データを基準として残す。取込み成功は、検証可能になったという意味ではない図面を3Dツールへ入れて壁が立ち上がると、作業が一段進んだように見える。けれど、実務で必要なのは「3Dになった」ことではなく、そのモデルを使って寸法、動線、家具、見え方を判断できることである。平面図には、設計者が文脈で読み分けている情報が重なっている。既存壁と新設壁、上部の梁、撤去線、設備記号、家具、寸法、注記。人には意味が分かっても、取込機能から見れば線・円弧・文字・ブロックの集まりだ。情報が多いほど認識精度が上がるわけではない。事務所内でこの工程を見直したときに共通したのは、取込みの前後を別作業にしないことだった。CADを整理して渡し、3Dで誤差を見つけ、修正理由をCADへ戻す。これを一つのループとして扱うと、同じ不具合を別案で繰り返しにくい。 図4 3D化は一方向の変換ではない。発見した不整合を修正記録としてCAD／BIM側へ戻すStep 0｜先に「3Dで判断すること」を一つ決めるレイヤー整理を始める前に、3Dの用途を一文にする。たとえば「LDKの家具配置と通路幅を確かめる」「窓とソファの見え方を比べる」「造作壁のボリュームを検討する」。目的が決まると、残す線と外す線を判断できる。この段階で、実施設計・構造確認・法規判断まで一つのモデルに背負わせない。Coohomで扱うなら、まずは空間の立上げ、家具や素材を含むレイアウト検証、視覚共有が中心になる。施工図や確認申請図の代替ではない。ファイル変換で起こりやすい課題と、その解き方変換後のデータが画面に表示されたとしても、変換が正しく終わったとは限らない。問題は、消えた情報よりも「残っているように見えるが、意味や寸法が変わった情報」のほうが見つけにくいことだ。変換後の課題3Dでの現れ方実務上の解決単位・縮尺のずれ部屋全体や建具が極端に大きい／小さい既知寸法を変換前後で測り、単位と倍率を記録する未対応要素・外部参照の欠落壁、建具、文字、設備の一部が消える必要要素を対応する線・円弧へ変換し、XREFは別途統合を検討する曲線・ブロックの分解細かい短線や重複線が増え、面が閉じない分解後に重複、端点、線種を点検し、必要部分だけ残すレイヤー構造の変化不要タグが増える、壁と注記を分けられない変換前後のレイヤー一覧を比べ、3D取込用の少数レイヤーへ再編する原点・Z値のずれ図面が見つからない、線が同一平面にない原点付近へ複製し、2D用途ならZ値を意図した基準面へそろえるPDF・画像へのラスタ化線を直接編集できず、認識と尺度校正に依存する基準寸法を入れ、認識結果を壁ごとに照合する 図5 ソフト間で形式・要素・単位・情報量を変えると、欠落、ずれ、分断、平面化が起こり得る私が変換前後で残すのは、元ファイル、変換後ファイル、同じ版のPDF、既知寸法、変換条件の短いメモである。「DWG 2018形式へ書出し」「単位mm」「XREF統合」「家具レイヤー非表示」といった記録だけでも、認識が崩れたときに原因を戻って探せる。変換ツールを何度も通すより、一度の変換で必要な情報を残し、すぐに差分を照合するほうが安全である。変換前後の画面を並べ、外形、開口数、階段、主要レイヤー、既知寸法を確認する。この確認を通過したデータだけを、次の3D取込用CADとして扱う。Step 1｜元図を残し、3D取込用CADを分ける私が最初に行うのは、最新の元図を直接編集しないことだ。元図を複製し、フロアと更新日が分かる名前を付ける。たとえば「ProjectA_1F_3DImport_20260820_R01.dwg」のように、用途と版をファイル名に残す。照合用PDFも同じ版で保存する。残す情報· 外周壁・間仕切壁・柱など、室形状の基準になる線· ドア・窓・開口の位置と幅· 階段や吹抜けなど、床の欠落に関わる輪郭· 単位確認に使う既知寸法を1～3か所外す、または別資料で管理する情報· 図枠、表題欄、通り芯記号、詳細図、別フロア· 用途と関係のない家具、植栽、車、設備配線、照明記号· 密なハッチ、寸法列、室名、仕上げ注記· 外部参照や特殊オブジェクトなど、取込先で解釈が不確かな要素ICの立場から見ると、家具を全部消すのは不安に感じることもある。そこで家具レイヤーを削除するのではなく、元図と照合用PDFには残し、取込用CADだけ非表示または除外する。情報を捨てるのではなく、役割ごとに分ける考え方だ。 図6 「詳しい図面」から「3D化に必要な線が読める図面」へ。情報量ではなく役割で整理するStep 2｜単位と縮尺は、既知寸法で校正する図枠にS=1/100と書かれていても、モデル空間の数値が実寸とは限らない。取込時の単位設定だけを信じず、CAD側と3D側の両方で、長さが分かっている箇所を測る。建物外形、柱間、建具幅など、位置の離れた2～3か所を選ぶと局所的な誤差も見つけやすい。たとえばCAD上で3000mmの線を基準にする。3D側で3、3000、3000000のような値になれば、単位や倍率の取り違えを疑える。ここで重要なのは、誤った倍率を3D側だけで直して終えないことだ。どの単位で受け渡したかを記録し、次回の取込み条件を再現できるようにする。 図7 縮尺は画面の見た目ではなく、既知寸法で校正する。1点だけでなく複数点を照合するCoohomの公式ヘルプでは、CAD平面図についてmm、m、ft、inchの単位に対応し、mmでの取込みを推奨している。また、Model Spaceに作図されたデータを対象とし、Layout Spaceの情報は正確に認識できないと案内している。ここは製品固有の条件なので、一般論と分けて確認したい。Step 3｜レイヤーより先に、線の状態を見るレイヤー名が整理されていても、壁の端部に小さな隙間があれば室は閉じない。反対に、レイヤー名が多少不揃いでも、必要な輪郭が明確なら取込後の修正は小さく済む。私は次の順に見る。1. 壁線の交点と端部が接続しているか2. 同じ位置に重複線や短い残線がないか3. 壁・開口の線に欠落がないか4. 平面図の線に意図しないZ値が混ざっていないか5. ブロックや外部参照が必要な線として展開されているか 図8 見た目では小さい線の不整合が、3Dでは「部屋が閉じない」「面が張れない」「高さがずれる」として現れるCoohomのCAD認識では、壁を二重線、壁厚50～400mm、各室を閉じた領域として作図し、ドア・窓を欠落のない線で表すことが公式要件として示されている。家具認識が不要な場合は家具情報を削除または非表示にし、寸法や設備線などの干渉情報を減らすことも推奨されている。ただし、この数値条件を満たすことと、設計として正しいことは別である。壁芯基準か仕上げ面基準か、窓台高や建具高が何mmかは、平面図の線だけでは確定しない。認識条件は入口であり、原図との照合が出口になる。対応形式、Model Space、単位、壁厚、閉じた室、不要要素など、取込み前の製品固有条件は、CAD平面図ファイルのアップロード要件とFAQで公開されています。実際に使用する環境では、この記事の一般的な整理手順と分けて、最新要件を確認してください。Step 4｜取込み直後は、家具より先に四つを照合するCoohomへ読み込んだら、家具やマテリアルを置く前に、2Dと3Dを往復して形状を確かめる。実際の画面では、取込入口、2D平面、3D空間、フロアや高さの設定を同時に確認できる。UI名称は更新される可能性があるため、ここでは場所ではなく確認順序を示す。 図9 Coohomの操作画面例（提供画像に番号を追記）。①取込入口 ②2D平面 ③3D空間 ④フロア／高さの設定6. 外形：建物幅・奥行きと主要な凹凸7. 壁：厚さ、交点、室の閉じ方、柱との取り合い8. 開口：位置、幅、開き方向。高さは立面図・建具表で補う9. 高さ：天井高、梁下、床レベル。仮設定は仮設定と明記する同僚との確認でよく出るのは「だいたい合って見えるから先へ進めたい」という判断だ。しかし、外形が数％違うだけでも、後から置くソファや収納、通路幅の結論は変わる。最初の5分で既知寸法を当てるほうが、仕上げた後の手戻りより軽い。 図10 既知寸法の照合例。①全体幅 ②直交する外形 ③家具・開口に関わる局所寸法を別々に見るStep 5｜局所修復か、CADへ戻るかを決める取込み後の誤差をすべて3D側で直すと、早く見えて修正履歴が残りにくい。逆に、一つの開口欠けだけで毎回CADへ戻るのも効率が悪い。判断は「原因の範囲」と「次の案で再利用するか」で分ける。状態推奨理由開口1か所、壁端部1か所など局所3D側で修復目的に必要な範囲で、修正箇所を記録しやすい単位・縮尺が全体で不一致CAD／取込条件へ戻る3D側の局所修正では再発を防げない多数の室が閉じない、壁網が崩れるCAD側で線を整理して再取込原因が線の接続や重複にある可能性が高い用途と無関係な線が大量に混在取込用CADを再作成認識対象を明確にしたほうが検証しやすい複雑形状を自由に作り込みたい別の3Dルートも検討自動認識より下敷きモデリングが合う場合がある検証用データで見る、不具合の現れ方ここでは特定の実案件ではなく、原因を切り分けるための検証用データを考える。正常な矩形室を複製し、片方だけ壁端部を少し開ける。もう一方は図形全体の単位を変える。取込条件は同じにする。InputActionFindingChangeReturn正常室＋端部を開けた室同条件で取込片方のみ室認識が崩れるCADで端点を接続再取込し同寸法を照合この比較で分かるのは、認識結果だけを見ても原因は特定しにくいということだ。正常データとの差分を一つに絞ると、どの線が結果に影響したかを追いやすい。単位エラーも同じで、既知寸法を一つ置き、他の条件を変えない。これはソフトに関係なく使える切り分け方である。同じDWG・DXFでも、受取るソフトによって意味が変わる同じファイルを渡しても、受取るソフトがそのCADを「空間認識の入力」「モデリングの下敷き」「更新可能な参照」のどれとして使うかで、準備と更新方法は変わる。ここで比べたいのは製品の優劣ではなく、受け渡し後の責任である。ルートCADの役割整理の重点取込後Coohom空間認識と可視化の入力壁・開口・閉じた室・基準寸法壁・高さを照合し、家具・素材・視点の検証へSketchUp3Dモデリングの下敷き単位・原点・Z値・不要レイヤーCADを参照して面や形状を作り、必要なシーンを検討RevitBIM内の参照または再構築の基準単位・位置・参照範囲・リンク／取込方針リンク更新を追うか、ネイティブ要素として再構築SketchUpの公式ヘルプでも、元CADのコピー作成、不要レイヤーの削除、原点付近への配置、単位指定、取込後のサイズ確認が案内されている。RevitではDWG／DXFを読み込むだけでなく、CADファイルをリンクして元データとの関係を保つ方法がある。つまり、どのルートでも「取込ファイルを軽くする」「単位を確かめる」「元図を残す」は共通するが、更新を追うのか、形状を再構築するのか、可視化だけに使うのかは同じではない。Coohomへ渡すデータも、BIMやCADの情報をすべて移すことを目標にしない。提案で確かめたい壁・開口・高さ・家具条件を取り出し、3Dで決まった内容を変更記録としてCAD／BIMへ返す。受け渡しの入口と戻り口を決めておけば、可視化側の速さを使いながら、正式情報の所在を曖昧にせずに済む。3D化前後のチェックリスト· □ CAD・BIM・3D可視化のうち、どのソフトを正本とするか決めた· □ 次のソフトで判断する内容と、持ち込まない情報を決めた· □ 3Dで決まった変更をCAD／BIMへ戻す担当と方法を決めた· □ 元図を複製し、3D取込用ファイルを分けた· □ 変換が必要な理由と、使用した出力形式・バージョンを記録した· □ 変換前後で外形、開口数、主要レイヤー、既知寸法を比較した· □ 対象フロアと更新日、リビジョンをファイル名に残した· □ Model Spaceに必要な平面だけを整理した· □ 壁・柱・開口・階段など、目的に必要な線を選んだ· □ 図枠、寸法、文字、ハッチ、不要家具を除外した· □ 壁端部、交点、重複線、短い残線、Z値を確認した· □ 既知寸法を複数箇所で測り、単位を記録した· □ 3D化直後に外形、壁厚、主要開口、高さを照合した· □ 3D側の修正をCADへ戻すか、修正記録に残した· □ 確定値・検討値・表現上の仮設定を区別したFAQQ1．複数ソフトを使う場合、どのデータを正本にしますか。寸法、仕様、改訂を継続して管理しているCADまたはBIMデータを正本にする。3D可視化用モデルは検討用の派生データとし、そこで決まった変更はマークアップや変更表を介して正本へ戻す。ファイル名だけでなく、担当者と更新日も残したい。Q2．BIMモデルを、そのまま3D可視化ツールへ渡せばよいですか。必ずしもそうではない。属性や詳細形状が多いほど提案に向くとは限らず、変換時間や欠落確認も増える。検討目的に合わせ、必要なフロア、壁、開口、高さ、家具条件を抽出する。対応形式と保持される情報は、利用するソフトとバージョンごとに確認する。Q3．ファイル変換は必ず必要ですか。必ずしも必要ではない。元のDWG・DXFが取込先の要件を満たすなら、変換を増やさず直接試したほうが欠落リスクは小さい。元形式が未対応、特殊要素が残る、単位や座標を正規化したい場合に、目的を決めて変換する。Q4．レイヤーはすべてきれいに命名し直す必要がありますか。必須ではない。今回の3D化で必要な線を表示・非表示で分けられ、修正元を追える状態ならよい。時間をかけて命名を統一するより、不要線を外し、壁・開口の輪郭を確認するほうが先である。Q5．一部の壁だけ認識されない場合、どこから見ますか。壁端部と交点の隙間、二重線の欠落、壁厚、重複線、近接する家具・寸法・ハッチの順で確認する。正常に認識された壁を複製した検証データと比較すると、差分を絞りやすい。まとめ｜DWG・DXFは、ソフト間の責任をつなぐ受け渡しデータファイル変換は、拡張子を変えるだけの前処理ではない。CAD、BIM、3D可視化のどこで何を判断するかが変わるため、その境界で形式、要素、単位、座標、情報量を組み替える作業である。先に正本と検討目的を決め、用途を絞った派生データを渡し、変換前後を既知寸法で比較する。Coohomは、整理済みの平面から空間を立ち上げ、家具配置、素材、視点、見え方を検討する層として使える。一方で、生成された3Dだけを設計情報の正本にはしない。3Dで見つけた不整合や合意した変更をCAD／BIMへ戻し、原図、断面、建具表、現地採寸とつながった状態を保つ。手元の案件で試すなら、ファイルを変換する前に「正本のソフト」「次のソフトで判断すること」「結果を戻す方法」を一行ずつ書く。その後で一つのフロアを複製し、壁・開口と既知寸法だけを残す。この順序なら、変換条件を選ぶ理由も、取込み後に確認すべき範囲もぶれにくい。シリーズ内での読み分けCAD・BIM・3D可視化の全体的な役割分担は、設計事務所のDXロードマップで整理しています。本稿は、その接続部にあたる受け渡しデータの作り方と、3Dで見つけた変更を正本へ戻す方法を深掘りしました。取込み後に家具寸法と動線を確認する場合は、家具配置・部屋レイアウトを実寸で検証する手順へ進めます。施主確認と承認記録まで含めて整理する場合は、3D住宅プレゼンと合意形成の進め方を参照してください。参考資料Coohom｜Requirements and FAQ for Uploading CAD Floor Plan Files（更新日：2026-04-28、2026-08-20確認）SketchUp Help｜Importing and Exporting CAD FilesAutodesk Revit Help｜Link a CAD FilebuildingSMART International｜Industry Foundation Classes（IFC）※対応形式、認識条件、UI名称、プラン別機能は更新される場合があります。公開前・導入時には、利用環境に対応する公式情報をご確認ください。
